天正CAD沿曲线标注文字技巧

AutoCAD实现沿曲线走向标注文字并不方便，为此天正开发了相关命令——txtpl，这里演示用该命令让文字基于已有多段线(pline)的走向进行排布的方法。特别指出，这一命令只能基于用pl命令绘制的、由多段圆弧线构成的曲线，不能基于用spl(Spline样条曲线)命令绘制的曲线。

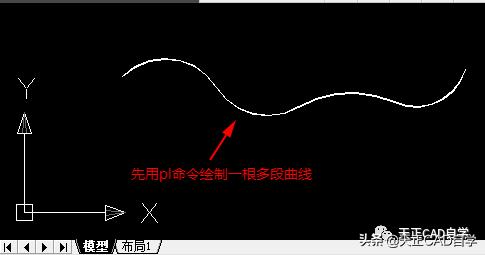

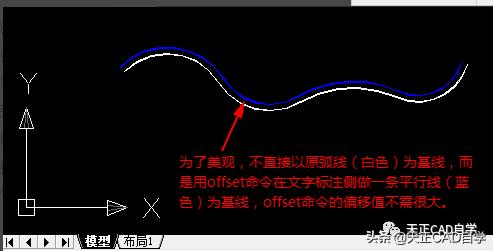

1.先用pl命令绘一根曲线(该曲线实际上是由圆弧线组成的多段线)；为了美观起见，再用offset命令将该曲线向文字标注的一侧，作出一根平行曲线，后面将以此平行曲线为基线来标注文字。比如在下图的示例中，最终是想要实现文字标注在白色曲线上侧的效果，而平行于白线的蓝线就是用offset命令作出的文字基线。

2.点天正菜单的“文字表格”组下的“曲线文字”菜单项，启动txtpl命令。如果曾执行过该命令，也可以直接在命令提示区输入“txtpl”并回车。

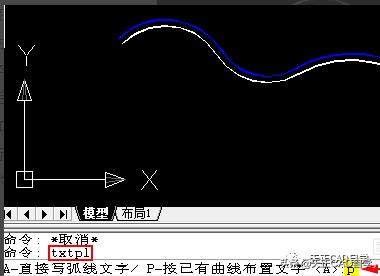

3.在命令提示区“A-直接写弧线文字 / P-按已有曲线布置文字 :”之后，输入“p”并回车，如下图中黄色高亮字体所示。

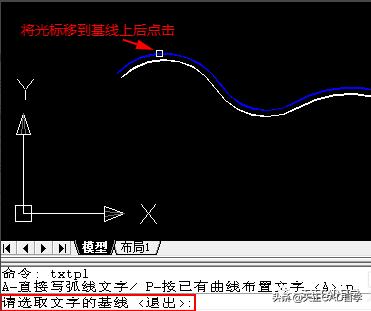

4.回车后，命令提示区出现“请选取文字的基线 :”的提示，这时移动鼠标(显示为选择方框)到基线(蓝线)上，并点击它进行选择。

5.接着，命令提示区出现“输入文字:”的提示，请在其后输入你想要沿弧线布置的文字，例如“这是一串沿弧线布置的文字”，并回车。

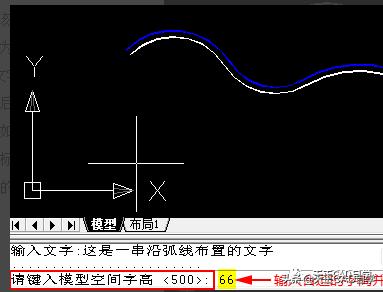

6.命令提示区继续出现“请键入模型空间字高 <500>:”的提示，这时输入一个你认为合适的字高，例如“66”，然后回车。

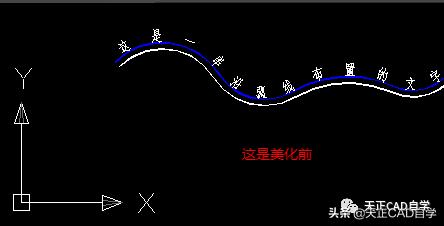

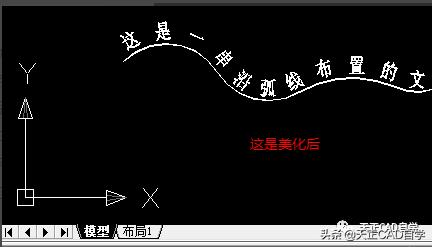

7.txtpl至此命令结束，文字已完美地沿基线(蓝线)分布。删除基线(蓝线)后，更为美观。如果觉得字体不好看，也可以换成其他字体。
