天正软件是依据Autocad软件进行二次开发的一个插件，用天正编辑过的DWG文件，用autocad软件直接打开时，有些内容无法显示，需要导出来变成autocad可以识别的Dwg文件。

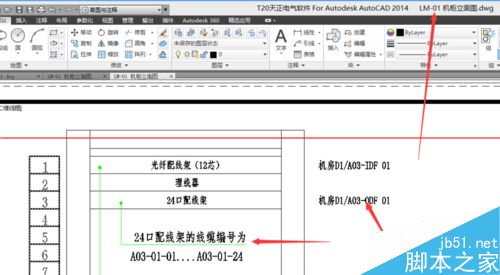

1、对于不能查看的内容做个对比，用T20绘制的机柜立面图和线缆标识，可以全部显示，查看标题栏，可以看到是用T20软件打开，还是用Autocad打开，如下图：

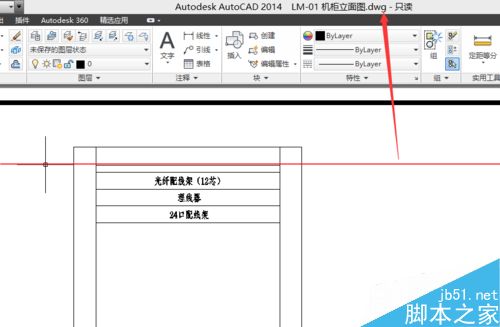

2、用Cad打开后，标识和引线不显示以及机柜的安装位置（U数）不显示。同时打开同一个文件时，有一个显示是只读，没有写权限。如下图：

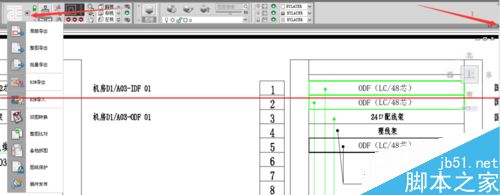

3、我的天正默认隐藏T20自带的菜单组，可以点击三角按钮将其显示出来，再点击天正公司的软件logo处，弹出菜单，如下图：

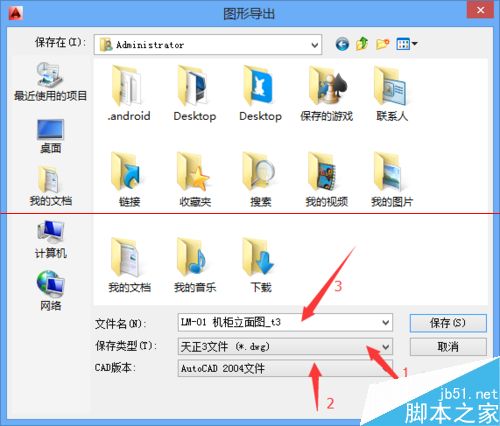

4、选择弹出菜单中的【整图导出】按钮，弹出对话筒框，如下图：

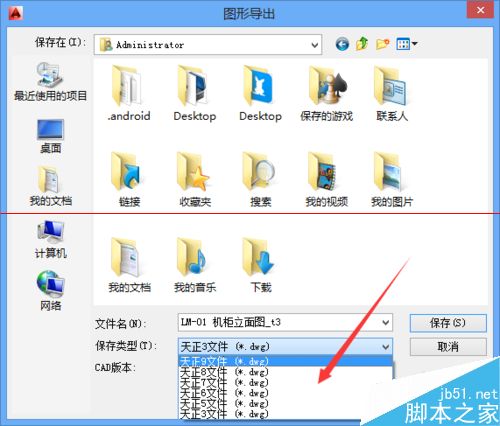

5、可以在保存类型中选择天正3-9的文件，一般说的导T3格式，就是天正3的格式，用Autocad软件可以直接打开并识别图纸中所有内容。天正8文件为天正8.5编辑的文件，也是天正格式，CAD不能直接识别，但是天正8.5的软件可以直接识别，默认T20的格式，8.5版本的天正软件不能识别，天正9为天正2014软件，其它版本的不常用就不再介绍了。

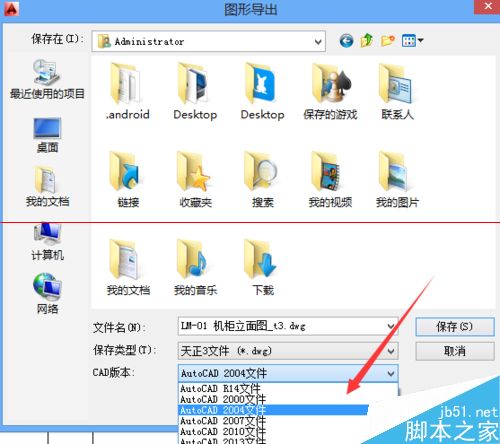

6、在CAD版本中可以选择打开该图纸的CAD软件版本或者说是图纸保存格式有2004、2007、2010、2013等格式，选择适用的CAD版本即可。

7、导出成功后，文件名字中会自动添加_t3的文字，下图为导出t3后的CAD文件，通过标题栏可以查看到是用autocad软件直接打开的，引线、标识、机柜的U数等都有显示。

注意事项：如果用T20编辑的图纸，想用2014版本的天正软件打开，可以存成T9格式，但是普通autocad软件还是不能完全显示。
