t20天正建筑官方版是款基于Auto Cad的基础上打造的绘图制图工具。t20天正建筑电脑版可以让您在设计建筑蓝图之类的项目时起到莫大的帮助。t20天正建筑还能够帮助设计师改变绘图工具,减轻劳动负担。支持创建内置对象表现专业结构,标注系统能够方便的对构件进行标注,能够全方位的布置场地和处理地图。
自定义对象构造专业构件

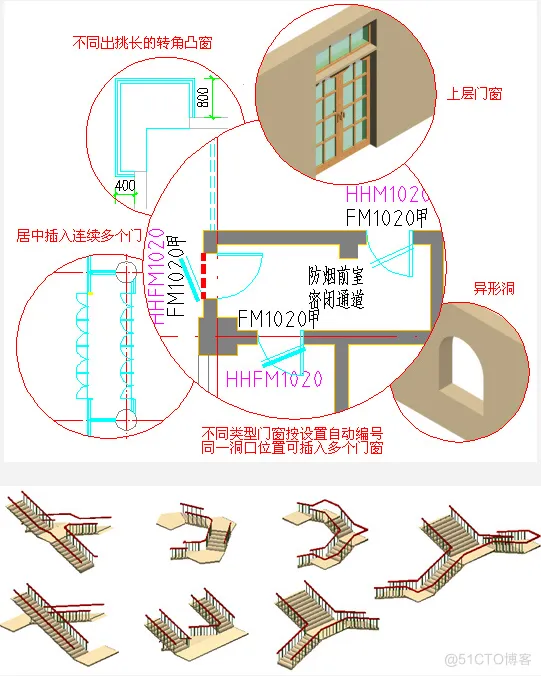

天正开发了墙、柱、门窗、房间、楼顶、屋顶、阳台等一系列自定义对象表示建筑专业构件。
各个对象可以通过夹点操作、对象编辑或对象特性表反复修改,批量编辑。

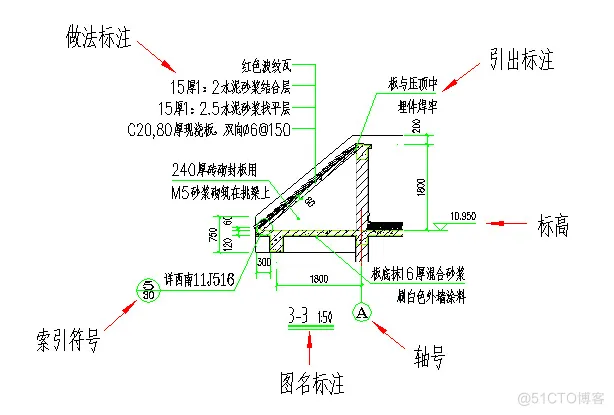

先进的专业化标注系统
天正按照建筑制图规范的标注要求,专门针对建筑行业的图纸开发了专业化的尺寸和符号标注系统,轴号、尺寸标注、符号标注都使用对建筑绘图最方便的自定义对象进行操作。
全方位的场地布置功能

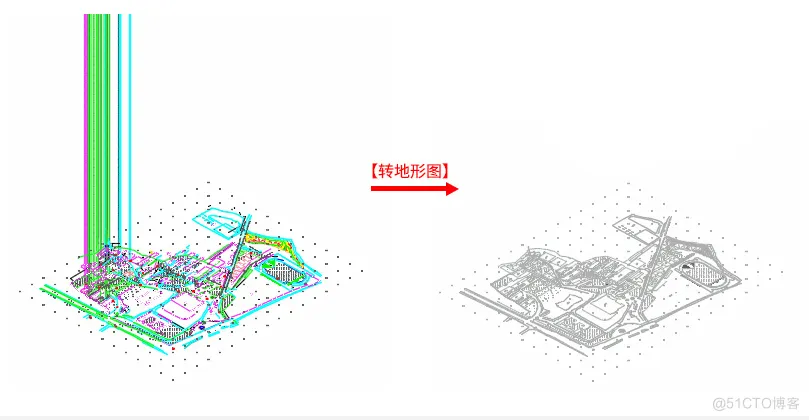

地图处理

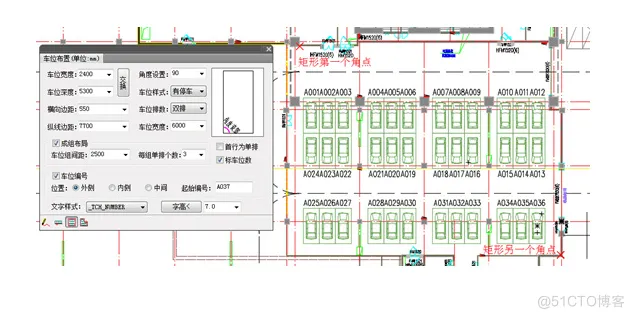

道路车位
其中车位布置除可以布置室外车位以外也可以用于布置地下停车场

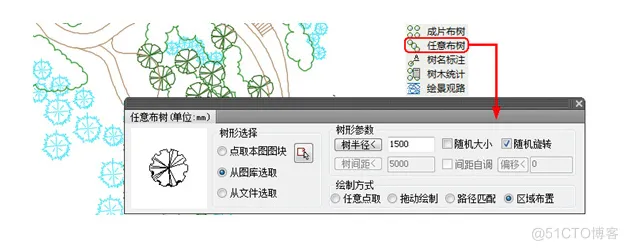

景观绿化
总图标注

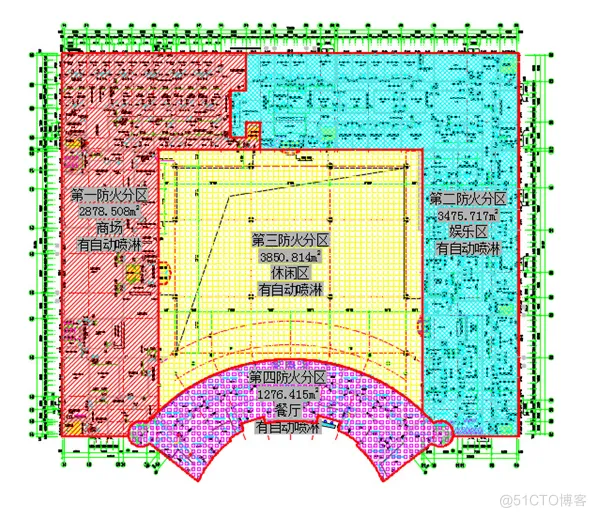

全新的建筑防火设计
通过三种方式可快速创建防火分区,可设置自动灭火系统及规范要求的面积限制,可添加洞口。
1、为何天正建筑的运行速度比较慢?
天正采用了智能关联的自定义对象,因此对机器的运行要求要比3.x高。下面是几点有利于速度的建议:
1. 平时应当在ShadeMode=二维线框下工作,即坐标系的图标不带彩色
2. 平时不要开启“加粗”和“填充”开关
3. 多个平面图放置在不同的文件中,尽量不要合到一个DWG
4. 门窗的三维不宜选用过于复杂的那种
5 自动确定的显示模式下,1个视口比n个视口的显示快n倍。在完全二维和完全三维下,一个视口与多个视口基本一样快。
6. 汉字字体尽量不要使用Windows字体,而使用AutoCAD的shx单线字体。
2、 用AutoCAD渲染器对天正建筑的图进行渲染时,窗框和玻璃无法区分开材质?
有些天正对象包含多个图层(如门窗的玻璃和窗框,这类对象称复合对象),渲染软件无法区分开对象内部的图层。因此对于复合对象,只能用颜色来赋材质。以门窗为例,窗框的图层一般为3T_BAR,玻璃的图层一般为3T_GLASS,分别对这两个图层设置两个特定的颜色,并针对该颜色并赋予相应的材质。渲染时,就可以体现出材质了。
3、消隐状态下,“图形变线”生成的结果没有消隐。
着色模式ShadeMode必须为二维线框情况下,进行消隐后,才能正常执行【图形变线】。使用本命令前确定当前坐标系的图标不能是红-绿-蓝坐标系,这是ShadeMode的标志。
4、怎样书写三维文字?
1. Style定义文字样式,选择字体,可以选Windows字体
2. -Text书写文字,可以在任意坐标系下
3. Express Tool, 文字分解(txtexp),成为pline
4. 【三维建模】-【编辑工具】-【线面加厚】
5、遇到严重错误导致AutoCAD退出时,怎样减少损失?
如果当前图已经做过有价值的改动,那么建议遵循下列操作顺序:
1) 看到严重出错并询问是否保存当前图的提示时,不要急着存盘。启动资源管理器,找到当前图,复制一备份。
2) 按对话框的默认提示,存盘。
3) 进入AutoCAD,打开刚存盘的图,往往系统自动进行修复。如果不能通过修复,则AutoCAD往往又因为致命错误退出,这时不要存盘。再次进入AutoCAD,采用局部打开(点取“打开”按钮右侧向下箭头标志的小按钮)。反复试验,选择适量可以打开的图层,同时启动另外一个AutoCAD进程,用粘贴复制原图。例如,可以逐个打开图层,进行复制、粘贴。注意使用带基点的复制方式,以便各个图层能够对齐。
4) 如果不能按照(3)的方式修复,那么只能采用(1)的备份,或者到自动保存目录下取寻找自动存盘的文件(后缀为.sv$),把最新的自动存盘文件复制并改名为.dwg的文件。
