天正建筑cad画轴线的方法

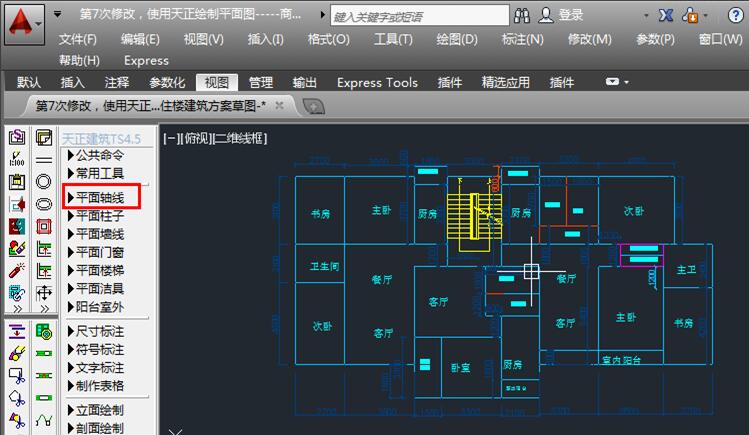

先使用CAD绘制建筑图，然后再使用天正根据需要绘制需要的轴线，然后去生成墙线等建筑平面图操作。点击“平面轴线”。

这里主要有两种轴网“直线轴网”和“弧线轴网”，这里以“直线轴网”为例，点击“直线轴网”。

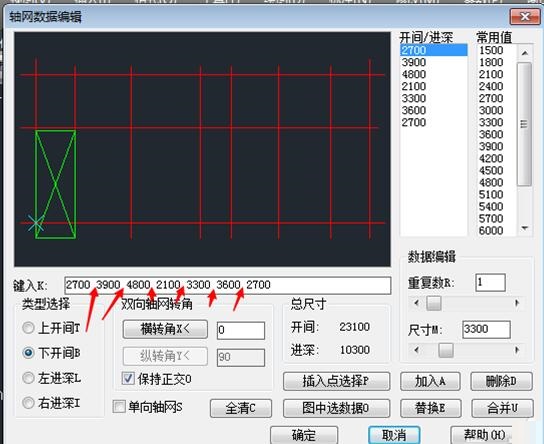

启动了直线轴网命令，自动进入“下开间”命令，所谓下开间，就是这里的水平方向两个房间之间的墙中心线之间的距离。这里根据绘图的CAD图，知道了各个开间之间的距离，然后在上面输入，数字之间用空格隔开(这个操作比较方便)如这里的：2700 3900 4800 2100 3300 3600 2700

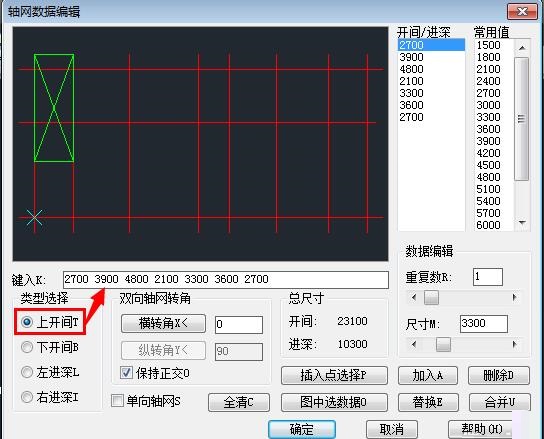

然后点击“上开间”，默认调入“下开间”的开间尺寸，根据需要对开间尺寸进行添加或者删减，符合上开间的开间尺寸和数量，如这里。

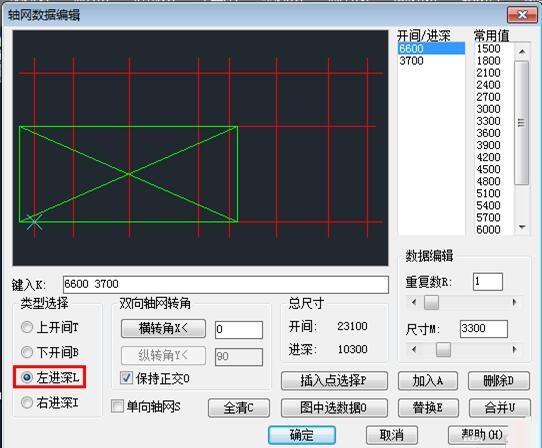

然后点击“左进深”，所谓左进深就是左边中房间之间的中心墙线之间的距离，如这里的6600。左方上下主要有两个房间，因此我输入主要的进深6600和3700

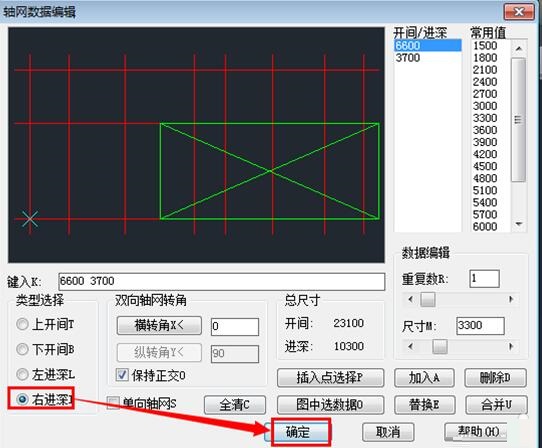

然后点击“右进深”，默认调出左进深的尺寸，如果你的右进深和左进深尺寸是一样的就默认了，不一样就进行修改即可。然后点击确认。

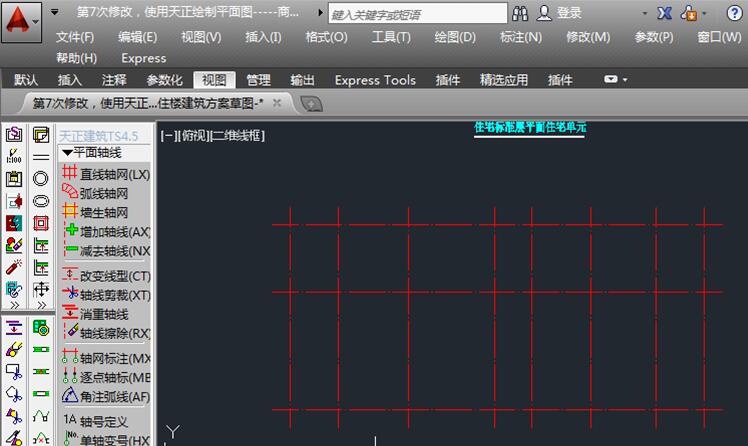

回到绘图界面，要求指定位置，这里我随便指定了一个位置，然后点击鼠标确定。

这样，轴网就绘制完毕。轴线是假想的并不存在的线，只是为了定位的需要。
