CAD公切线绘制技巧：切点捕捉与几何约束应用

问题：在迅捷cad编辑器中绘制圆形公切线时遇到困难？介绍：php小编新一带来详细指南，通过三个简单步骤，轻松解决您的困扰。引导阅读：继续阅读下文，了解详细的绘制步骤，告别圆形公切线绘制难题。

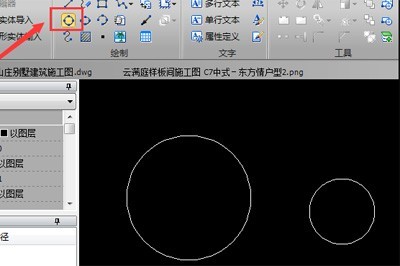

首先在软件中新建一个图纸，在上方菜单选择【编辑器】，选择【绘制】栏中的【圆】工具，然后在绘制窗口中画两个任意大小的圆。

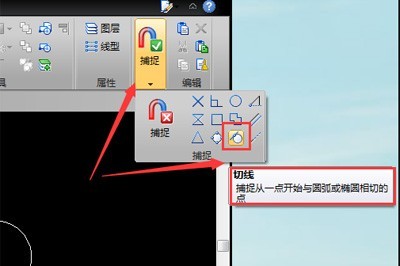

点击菜单旁边的【吸铁石】图标捕捉，选取【切线】捕捉，就是捕捉从一点开始与圆弧或椭圆相切的点，并同时关闭其他捕捉选项。

选择【绘制】栏中的【直线】工具，将光标放在圆上即可出现切点捕捉，点击鼠标确认一点。（注意：需在另一个圆的外边线一侧点击）然后鼠标移至在另一个圆上面点击切点。这样一条公切线就绘制完成。

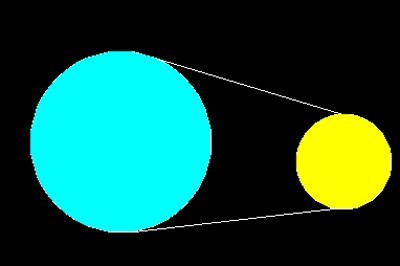

如果有需要可依相同操作步骤，在下方也绘制一条公切线。注意当两圆内含时，没有公切线。
