AutoCAD绘制建筑图纸：源泉设计插件初探‌

前言

在实际生活中，往往会遇到需要绘制建筑图纸的场景。对于仅需绘制房屋主题结构，标注开间与进深的情况下，使用 AutoCAD 即可完成。而对于复杂场景，如轴线、墙体、开窗、楼梯等高要求绘图时，使用插件可以极大地提升绘图效率与绘图质量，本文将介绍这样的一种效率插件：源泉设计。

介绍

“源泉建筑与装饰设计 CAD 工具箱（简称:源泉设计）”是专门针对建筑设计、装饰设计及相关专业的辅助绘图软件，它着力于为用户打造了一个简单、易用、快捷的制图环境。 源泉设计 的核心是由 Visual LISP 语言编写再经编译而成，是 AutoDesk 公司的著名计算机辅助设计(CAD)软件 AutoCAD 的外挂程序，可运行于 AutoCAD 2004-2023(32bit/64bit),浩辰CAD8, 2020-2021 等各个版本。 源泉设计 具有以下主要特点：

• “源泉设计”是免费免注册软件，绿色小巧，压缩包仅 15MB 多(含说明、必要图库和常用字库)；
•  提供中文简体、中文繁体、英文三个语言版本，请对应下载；
• 提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置；
• 你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整；
• 功能强大而简单易用，完全不影响原有 AutoCAD 或天正的绘图习惯；
• 门窗块完全兼容天正 3,可以互为使用；
• “源泉设计”的所有命令均组织添加在原 CAD 菜单的最后一项，以方便查阅；
• 通过总览命令，可以动态设置所有命令的快捷键，即时生效；
• 提供丰富的“装饰构件”、“建筑构件”和“建筑符号”绘图命令，建筑门、窗、墙、柱随时随地自动修剪；
• 提供类似 ACDSee 的图库管理，操作直观、维护方便；
• 强化了 AutoCAD 的部分基本功能，如“文字处理、尺寸标注、图层管理、编辑与绘图”等等；
• 内置了将图元导入 Google Earth (谷歌地球)的转换程序。

安装

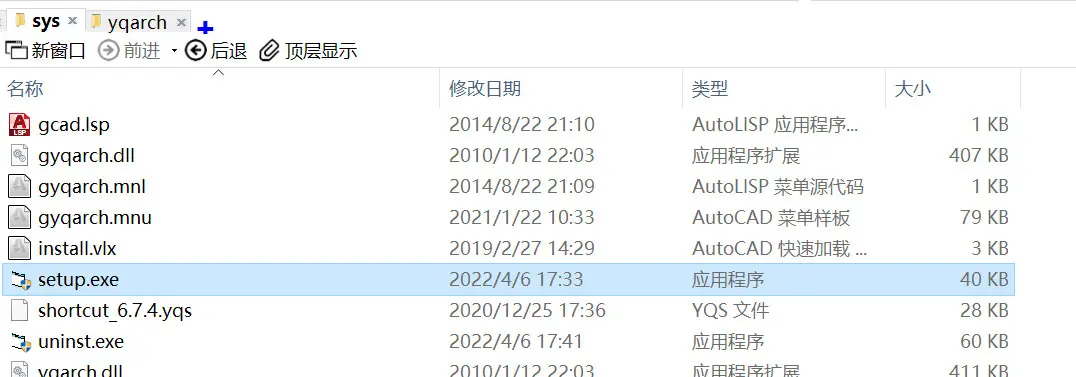

从源泉设计官网（http://yqarch.cn/）下载最新简体中文版，本文为 v6.7.4 版本，AutoCAD 为 2020 版本。你将得到一个 ZIP 压缩文件，解压，找到 setup.exe 安装程序，点击安装。

setup.exe 安装程序

将会弹出以下窗口，选择需要安装的 AutoCAD 软件，点击“安装到所选择的可用配置”中，安装完毕。

安装到 AutoCAD

这时启动 AutoCAD，若出现提示窗口，点击“始终加载”即可。软件菜单最后一栏出现图示“源泉设计”，说明安装成功。

安装成功

注意，安装插件过程中最好先关闭 AutoCAD 软件，安装好后再启动，以免出现安装不成功的情况。

使用

1.图纸

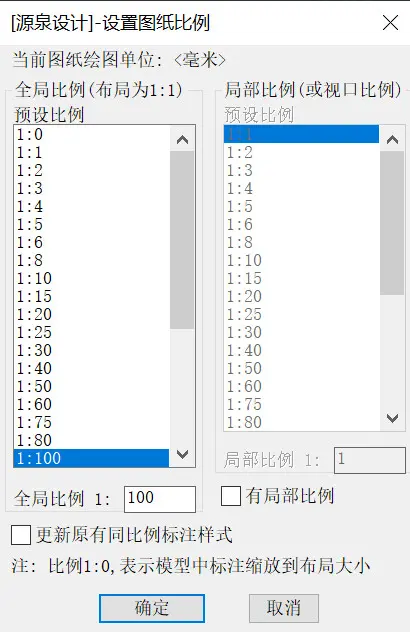

使用 sd 命令设置图纸比例，一般选择 1;100 即可。

设置图纸比例

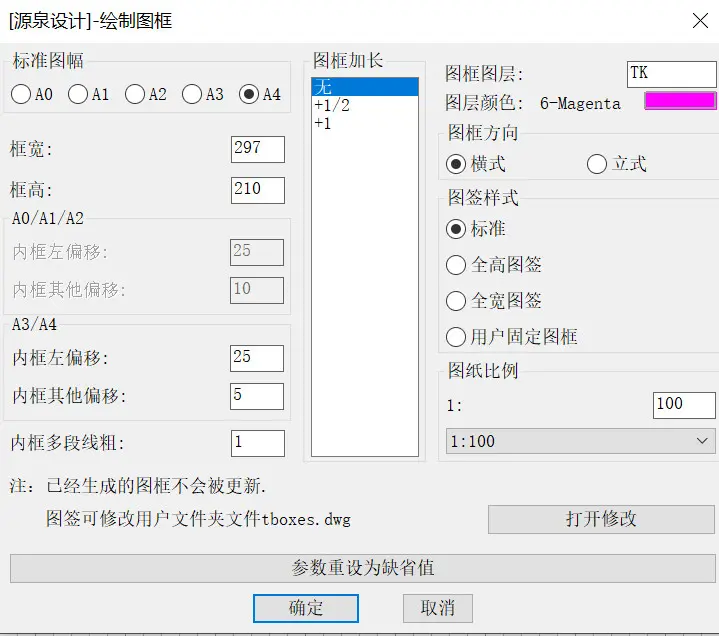

使用 tk 命令绘制图框，使用标准图框，大小选择 A4 ，其余默认。

绘制图框

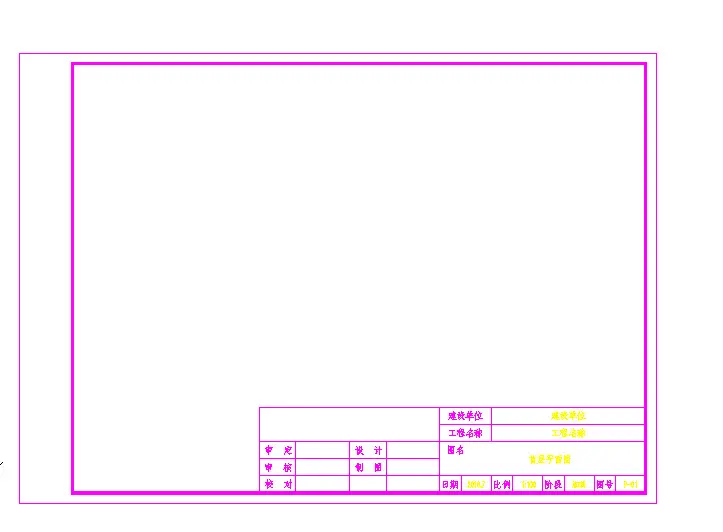

图框如下图所示：

A4 图框

2.轴线

建筑图纸里面的轴线，实际上就是一个相对坐标系，是图中所有构件的平面位置的参照基准。大家都知道世界地图吧，世界地图上每个城镇所处的位置点，就是用经纬线作参照基准来定位的。建筑图纸里面的轴线就好比世界地图上经纬线（道理相似）。

一张房屋平面图首先要画出“轴网”，就是纵横轴线交织的方格网，纵的网线叫‘轴’（也叫纵轴线），横的网线叫‘线’（也叫横轴线），编上号，注上之间的距离，就容易把墙、柱、门、窗等的画在上面而不乱。同样，施工也就方便不会错。

注意，对于实际测绘的户型图，需要将房屋的墙厚加进所测得的尺寸。

以一个简单的 4 室 1 厅的房屋来学习源泉设计的使用。为简单起见，开间设为 4m，进深也为 4m。

绘制轴线命令 ax，一般不建议使用简单轴线网命令 zxw。

轴线网

3.墙体

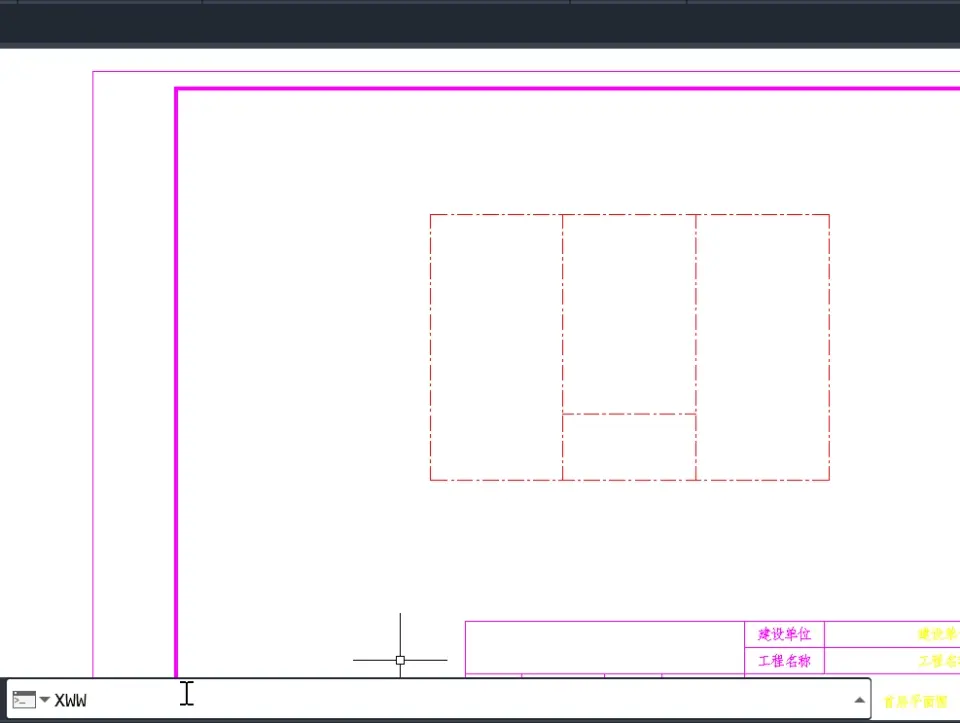

源泉设计提供根据轴线快速生成墙体的功能：xww。

轴线变墙

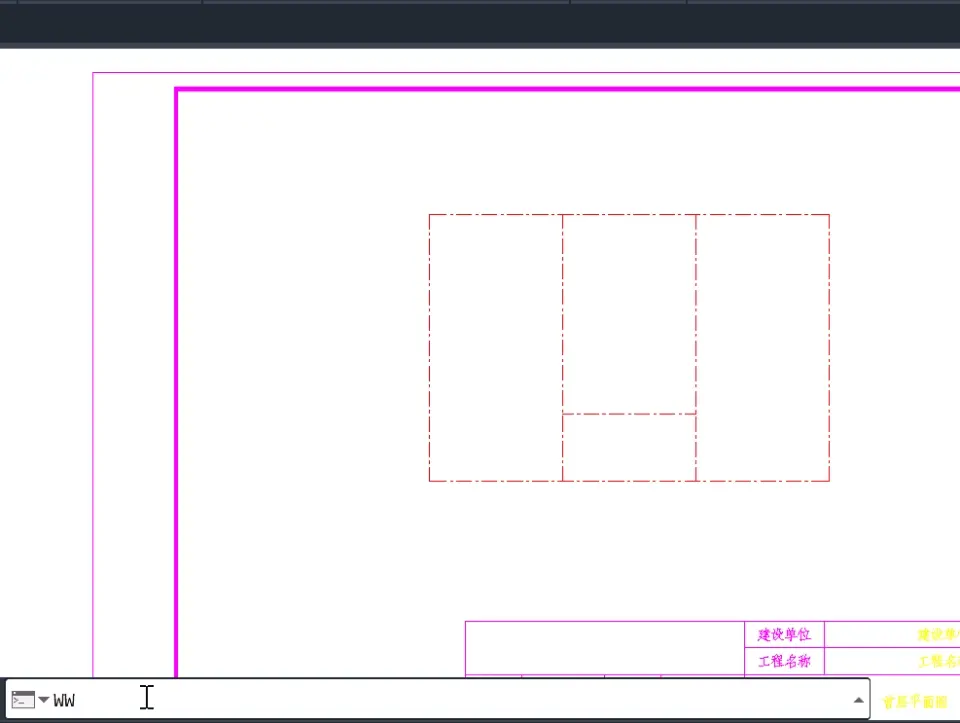

也可以使用 ww 命令手动画墙。

画墙

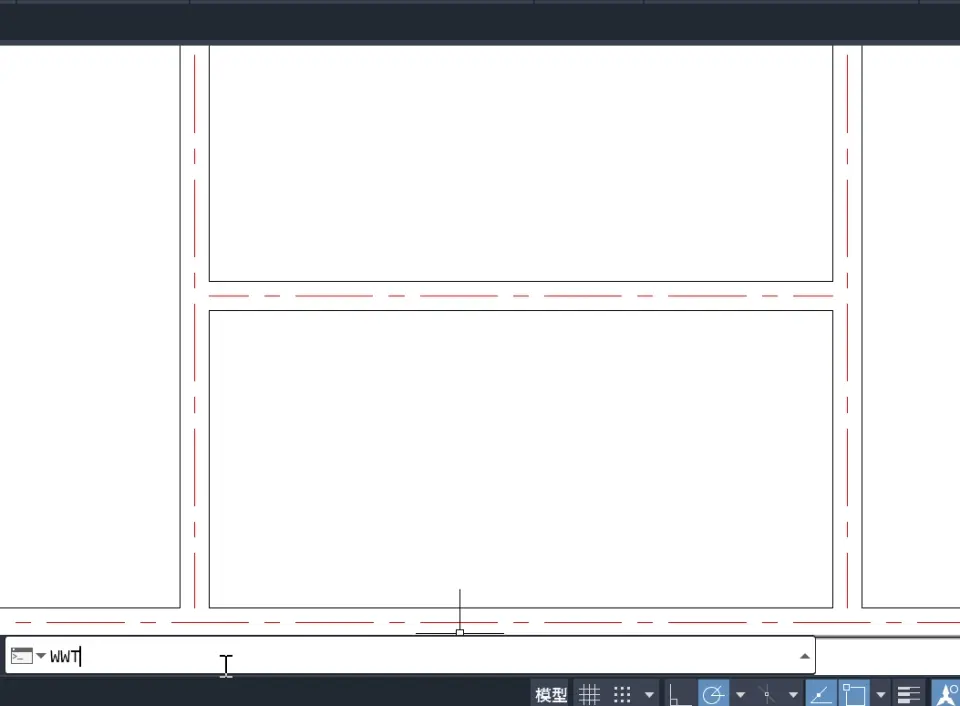

建议使用轴线变墙命令，绘制全部墙体后再更改部分墙体厚度。使用 wwt 命令可修改墙厚。

修改墙厚

4.门窗

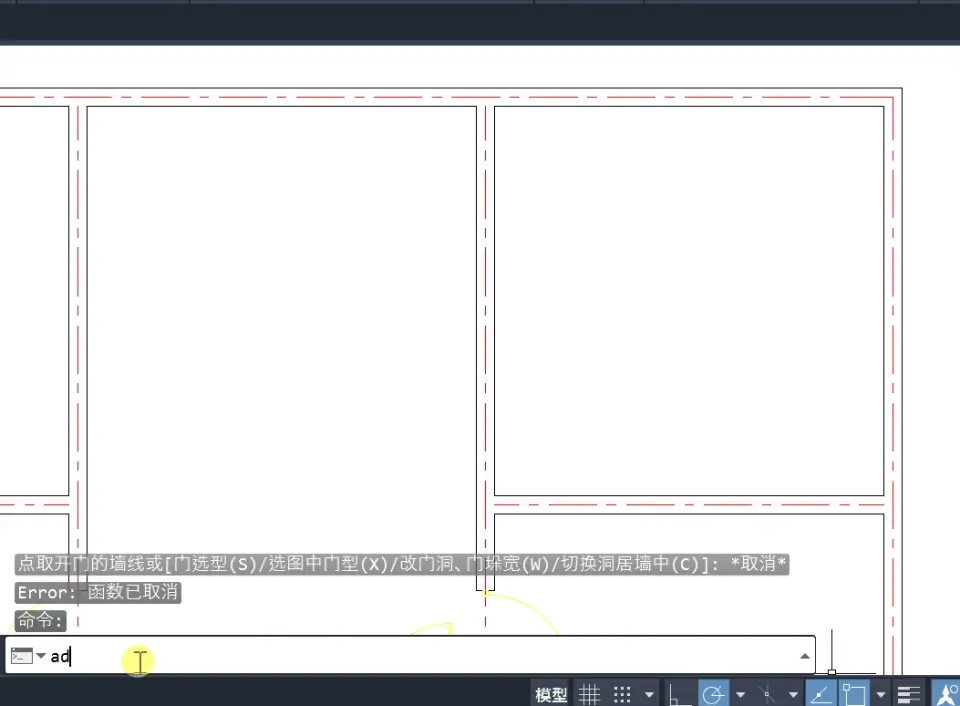

AD 命令，墙或轴线上开普通门。可选择门型、门洞宽、内垛宽等，也可切换洞居墙中。

门

门洞则使用 HO 命令。

门洞

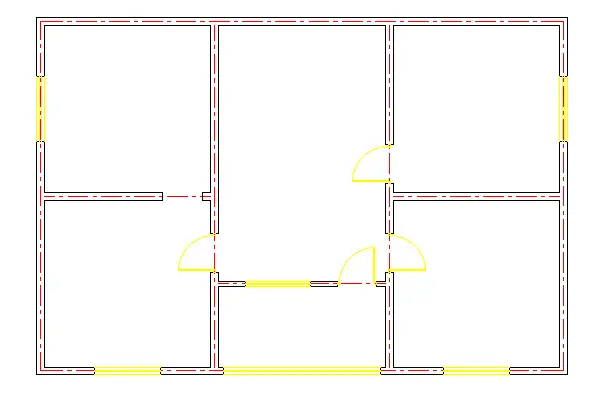

开窗与开门类似，只不过是使用 AW 命令，不再赘述。绘制门窗后如图所示：

开门窗

5.统计

源泉设计提供了快速统计房屋面积、周长、总面积的功能，使用快捷方便。

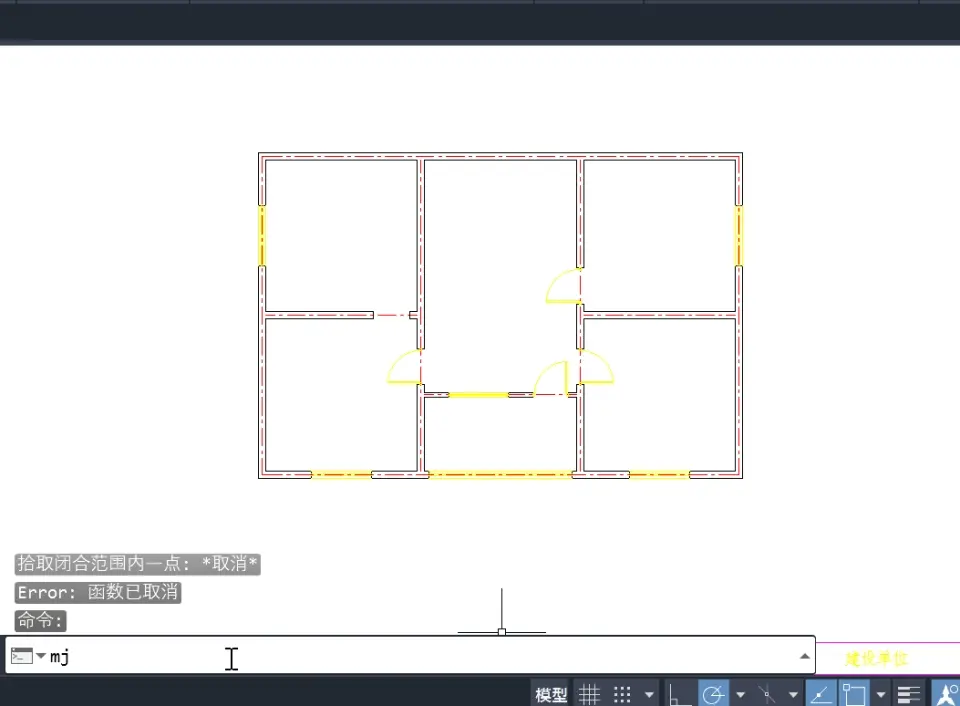

现以面积统计命令 MJ 为例讲解使用方法。

统计面积

一般选择拾取闭合范围点（避让门窗），依次选择房间标注单间面积。所有房间标注后，回车即可标注所有房屋总面积。

6.标注

使用 ddq 命令进行快速标注，选择需要标注的轴线或其他图线，向某一方向拖动即可，一般用于开间或两侧进深标注。

快速标注

对于室内进深，可使用普通标注：dd。其操作方式与 AutoCAD 自带标注相同。

7.展示

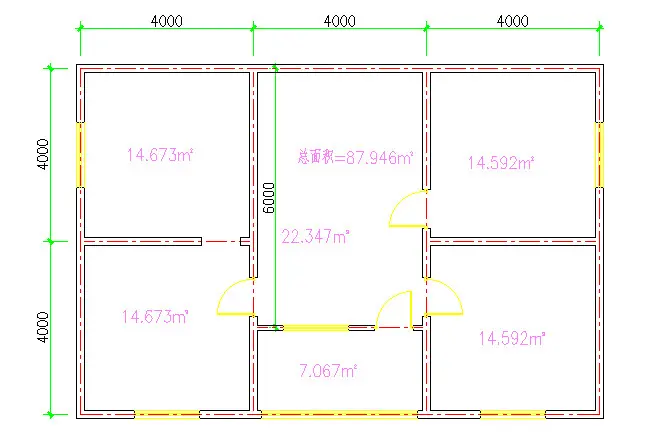

最终绘制样图：

样图
