CAD怎么画三维立体图形？超实用教程！

php小编鱼仔今天为大家介绍如何在cad软件中绘制三维立体图形。cad软件是一款专业的设计工具，通过掌握一些基本技巧，可以轻松绘制出各种立体图形。本文将详细介绍cad软件中的绘图步骤和技巧，帮助读者快速掌握绘制三维图形的方法。让我们一起来探索cad的奇妙世界，创作出精美的三维图形作品吧！

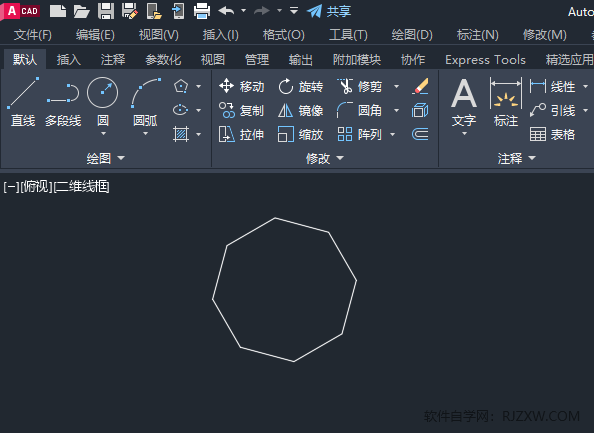

1、打开CAD2023软件，创建一个空白文档。创建一个8边形出来。如下图：

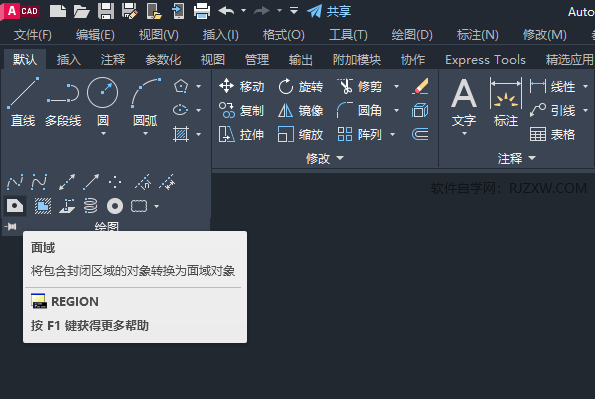

2、点击绘图里面的面域工具。或是输入REGION命令后，空格。如下图：

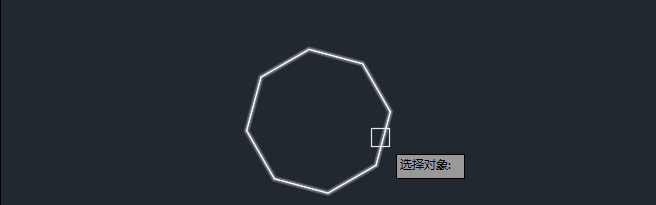

3、REGION选择对象。选择八边形对象，空格。如下图：

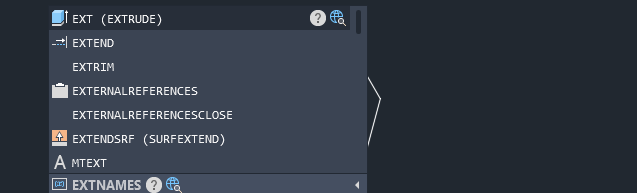

4、面域好后，再命令栏上，输入EXT命令。进行拉伸对象为实体。如下图：

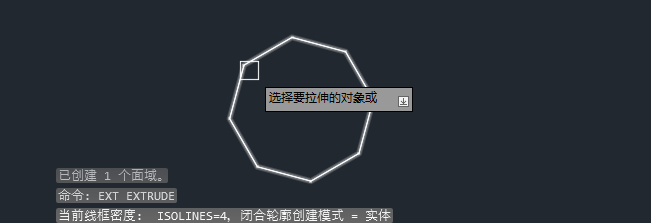

5、EXTRUDE选择要拉伸的对象。选择八边形后，空格。

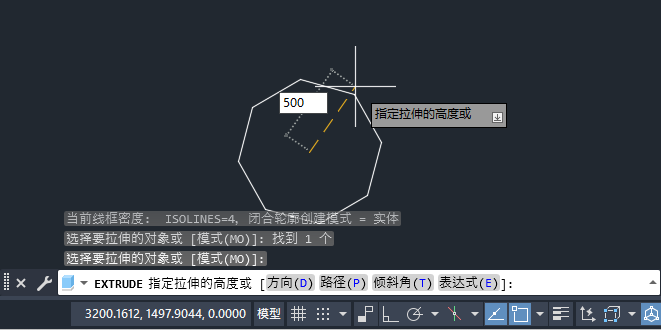

6、输入EXTRUDE指定的拉伸的高度：500，空格即可。如下图：

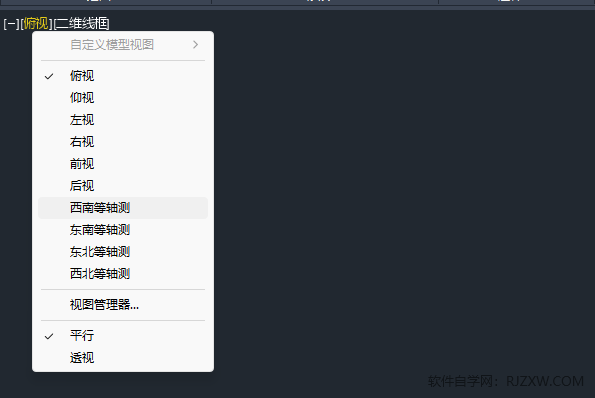

7、拉伸好后，点击俯视设置，选择西南等轴测模式。如下图：

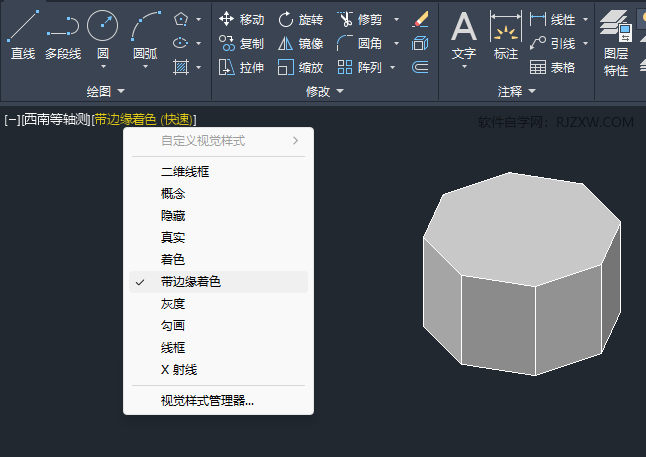

8、然后再点击二维线框里面，选择带边缘着色选项，如下图：
