在使用浩辰CAD机械软件绘制图纸的过程中,如何快速构造不同类型的孔?刚开始进行CAD制图初学入门学习的小伙伴可能对此并不是很了解,那么下面小编就来给大家详细介绍一下浩辰CAD机械软件中构造孔的CAD制图初学入门教程吧!

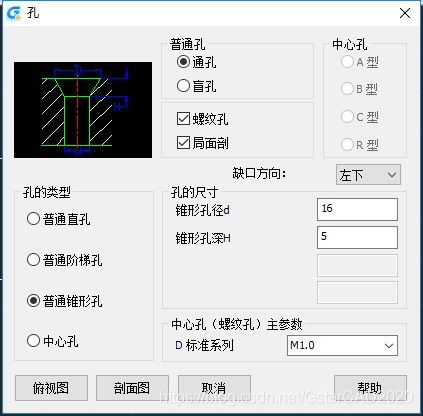

1、首先打开浩辰CAD机械软件。然后在菜单栏中找到并依次点击[浩辰机械]→[构造工具]→[构造孔],将弹出“孔”、对话框,如下图所示:
2、剖视图插入介绍:(举例介绍普通阶梯孔的插入)
(1)在“孔”对话框中,设置相关具体参数:勾选普通阶梯孔、盲孔、局面剖,阶梯孔径 D=16、阶梯孔深 H=5 、孔的直径 d=10、孔的深度 h=20,单击【剖视图】。
(2)提示:选择中心线(选择点应在孔内):
(3)操作:拾取中心线。
(4)提示:请选择孔的端面:
(5)操作:拾取要放置孔的端面。CAD软件绘制构造孔如下图所示:
以上就是小编给大家整理的浩辰CAD机械软件中关于构造孔的操作教程,感兴趣的小伙伴可以参考本篇CAD制图初学入门教程来尝试操作看看,动手实操一下可以学的更快哦~
