机械CAD快速创建孔轴投影的方法

机械CAD设计过程中有时候会需要展示零件的投影图形，你知道该如何绘制零件投影图形吗？浩辰CAD机械软件中提供了孔轴投影功能，减轻孔、轴类设计的工作量。本文小编就来给大家分享一下机械设计过程中创建孔轴投影的具体操作步骤吧！

机械CAD中创建孔轴投影的步骤：

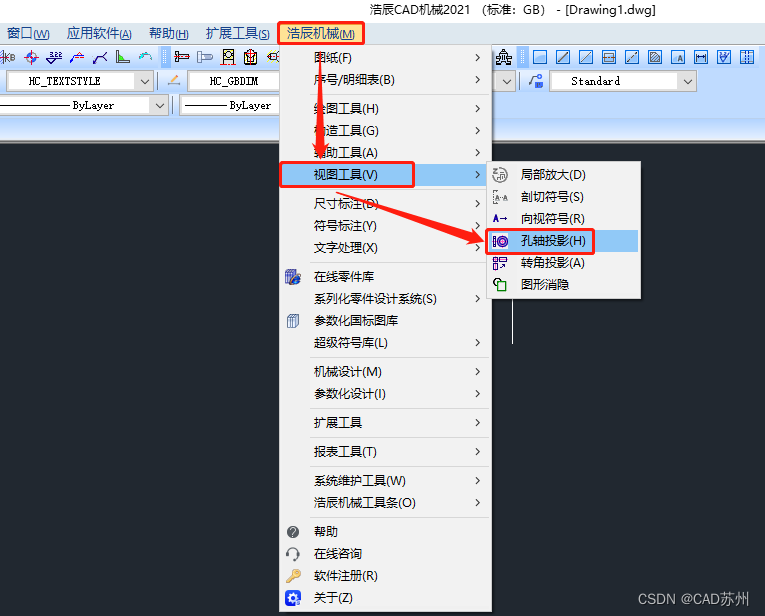

 1、启动浩辰CAD机械软件后，在菜单栏中点击【浩辰机械】—【视图工具】—【孔轴投影】。如下图所示：

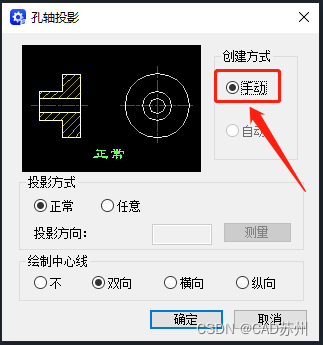

2、执行命令后，会弹出【孔轴投影】对话框，勾选【手动】创建方式，根据实际需求输入其他数据。如下图所示：

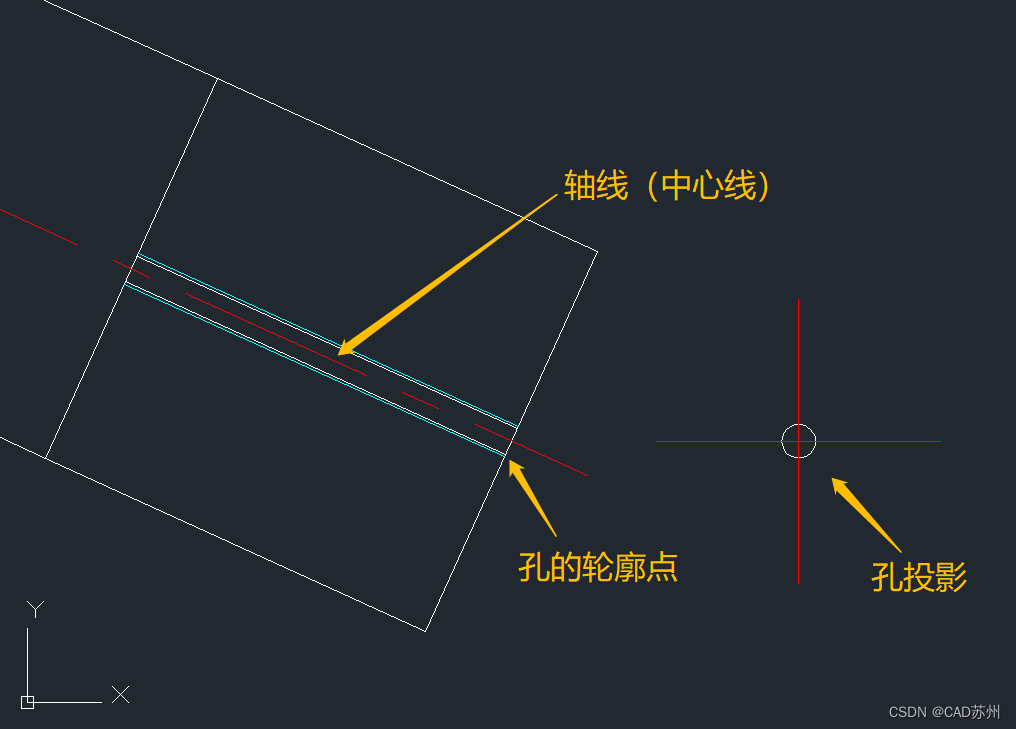

3、设置完成后，点击【确定】按钮，根据命令提示在图纸中选择中心线作为轴线目标，选择轴或孔的轮廓点位置，选择完成后点击回车键，最后指定孔投影的位置，即可完成手动创建孔投影的绘制。如下图所示：
