浩辰CAD机械版：极速与专业并行的CAD选择

想要快速地、高质量地绘制CAD机械图纸？浩辰软件不仅提供极速更稳定的浩辰CAD软件，还针对制造业的专业化应用场景和常见痛点问题，创新研发了浩辰CAD机械软件，帮助机械工程师成倍提高绘图和设计的效率。

机械工程师不仅需要掌握机械专业软件的各类绘图技巧，还需要熟稔行业制图标准、企业制图规范及相应的国标参数。小编将帮助大家回顾这些专业知识，且看浩辰CAD机械软件是如何通过定制化行业工具来进行智能绘图和标准化设计。

定制标准化图框与明细表

在画图前，首先得明确图框尺寸。图框一般是采用国家标准尺寸，常见有A0(1189×841)、A1(841×594)、A2(594×420）、A3(420×297)、A4(297×210)，单位均为毫米。但是设计师可以按照企业需求，来自定义设置一些加长的图框。

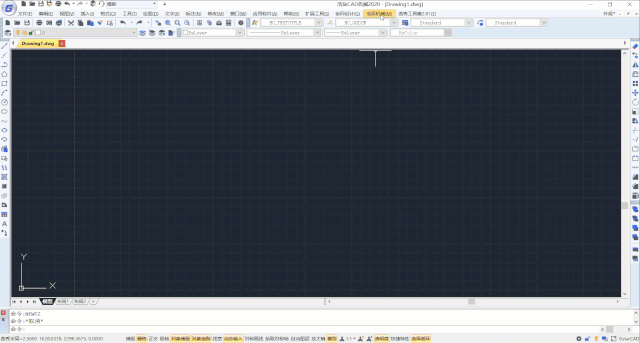

在浩辰CAD机械软件中，设计师不仅能直接调用标准化图框，还可以自定义设置图纸装订线。具体操作方法：在命令行输入NEWTZ后，在对话框中选取所需图框，并且一键调用符合国标尺寸的标准标题栏，如图所示。

自动计算工具

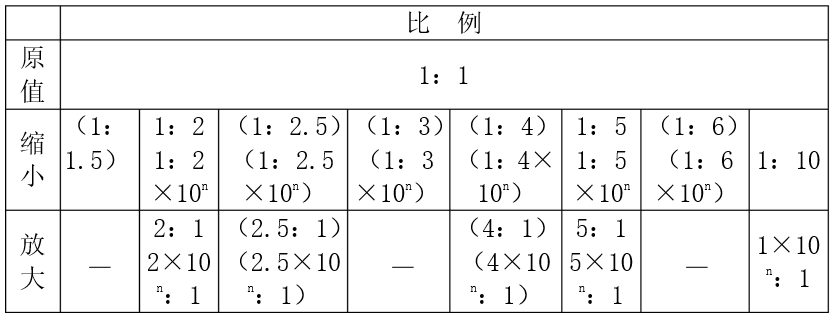

在制图时，有时会出现零件大小和图纸尺寸不匹配的情况。这就需要设计师按照一定的比例来放大或缩小图形，且保证标注尺寸与实际尺寸相一致。所以在传统手工绘图时，设计师需要通过计算相应的转换比例来绘制CAD图纸。这个比例一般为易于计算的整数，国标比例如表所示。

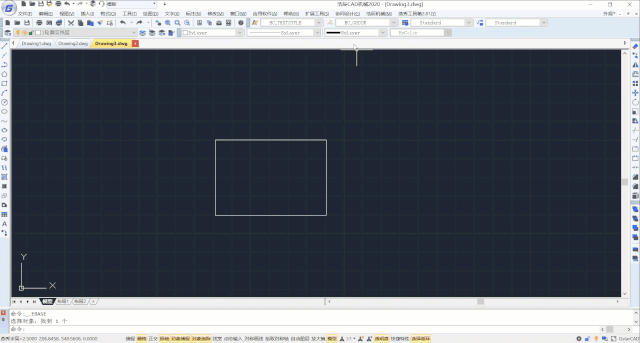

相较于传统手工绘图，浩辰CAD机械软件处理比例转换问题更加轻松。通过浩辰CAD机械软件的自动计算工具，设计师们可以快速匹配零件大小与图纸尺寸，高效完成CAD出图，具体操作如图所示。

标准化字体样式

在传统手工绘图时期，CAD图纸上的文字都是依靠手工书写，对于字号、字高、字体、书写方式都有着非常严格的规定，要求做到字体工整、笔画清楚、间隔均匀、排列整齐，具体要求如下所示。

• 字号：字体号数（h）的公称尺寸系列为（mm）：1.8，2.5，3.5，5，7，10，14，20。

• 字高：汉字高h不小于3.5mm，上下标的字体高度应比正常字体小一号。

• 字体：汉字应采用长仿宋体（字宽为0.7h），和国家推行的简化字。字母和数字分A型和B型，A型字体的笔画宽度为h/14、B型字体的笔画宽度为h/10。

• 书写方式：字母和数字的书写有直体和斜体。同一张图样的字型和书写方法应保持一致。

但是借助浩辰CAD机械软件，一切变得如此快捷。浩辰CAD机械软件提供了丰富的字体样式，便于机械工程师进行快速标注和标准化设计，能极大提高设计的规范性和专业性。

多样化线型设置与快速切换

在CAD制图过程中，设计师时常会用到种类各异的线型来区分图纸层次、代表不同内容模块，如粗实线、细实线、点画线、双点划线、虚线等。而线型的频繁切换，会影响CAD的制图效率。

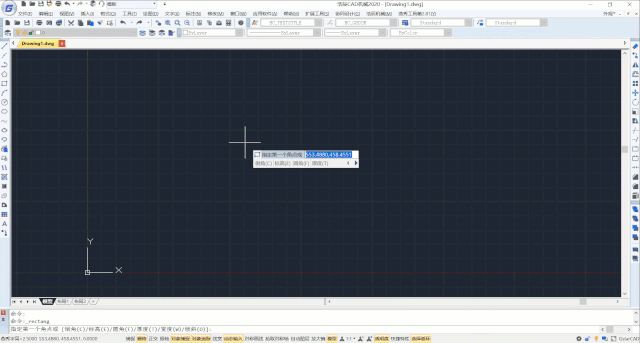

浩辰CAD机械软件不仅提供了多样化的线型来满足设计师的绘图需求，还提供了快捷切换图层和线型的数字快捷键，来提高绘图效率和质量，如图所示。

完备的标注样式库

完成CAD图形设计后，设计师还需要对图纸进行各种参数标注、符号标注和文字说明。而浩辰CAD机械软件提供了完备的国标样式库和特殊符号库，以及相对应的快捷调用命令。设计师只需在命令行输入拼音首字母，即可调出命令进行标注。此外，还可以直接调取技术要求，如图所示。
