CAD块遮蔽技巧,区域隐藏轻松实现

在使用浩辰CAD制图软件绘制图纸的过程中,有时会需要将CAD图纸中的某些区域遮蔽住,那么如何遮蔽住这些区域而又不产生其他不良影响呢? 接下来给大家讲解一下如何运用块来遮蔽住部分区域吧!
使用块遮蔽部分区域的操作步骤如下:

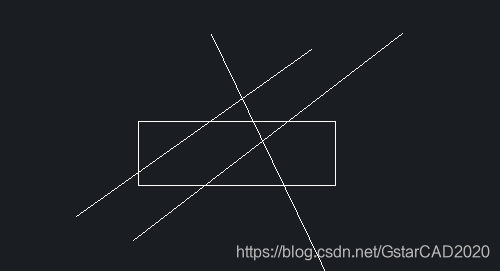

   1、首先在浩辰CAD软件中打开需要使用的图纸,如下图所示,需要用块遮住这些线的一部分,但这里的矩形块遮不住线条。
在这里插入图片描述

   2、使用鼠标对矩形块进行双击操作,进入到“块编辑”对话框中,我们点击“确定”按钮。

   3、进入到块编辑器中,我们直接在命令行中输入快捷命令:WIPEOUT后按回车键确认。

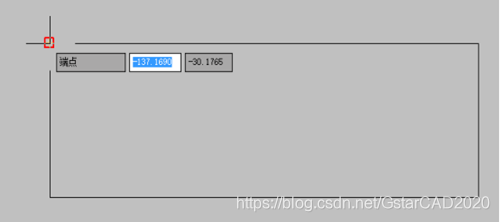

   4、根据命令行中的提示我们依次连接块边缘的每个点,将其连接成一个闭合的图形,再按下空格键确认。如下图所示:
在这里插入图片描述

   5、选中块,再点击右旁的“前置”按钮,关闭编辑器并进行保存。

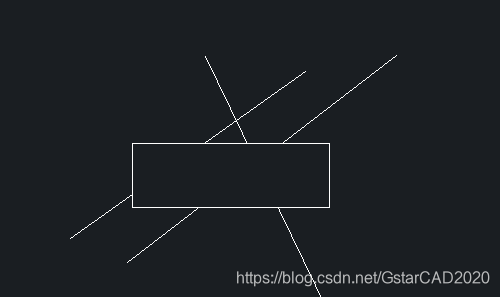

   6、最后对块进行拖动操作,都能遮住线条了,执行结果如下图所示:
在这里插入图片描述

   以上就是浩辰CAD制图软件中使用块来遮蔽住部分区域的详细操作教程,在以后的绘图工作中遇到此类问题可以参照本教程来进行解决,希望对大家有所帮助!
