设计师在日常绘图工作中经常会用浩辰CAD软件打开其他人发送过来的结构图纸，图纸打开后有些时候会出现钢筋符号显示为问号的情况。那么作为一名CAD遇到这种状况该如何解决呢？小编仔细研究了一下发现大致情况分为两种，下面一起来看看相关的CAD教程吧！
在打开图纸时，如果在浩辰CAD软件指定路径内没有找到图纸所用的字体，浩辰CAD会弹出一个替换字体的对话框，此时可以选择一种字体来替换，或者直接忽略。直接忽略的结果可能是：不仅钢筋符号显示为问号，其他一些中文字符和符号也会显示为问号。选择替换字体的结果可能是：大部分字符能正常显示，钢筋符号或个别符号不能显示。
在使用浩辰CAD软件打开图纸时并未提示缺字体，也就说明不缺少图纸中用到的所有字体，但钢筋符号仍显示为问号，这又是为什么呢？
浩辰CAD在打开图纸时只是根据文件名去找对应的字体，但同名的字体文件并不一定完全相同，同名的字体可能又多个版本，可能是字体文件中缺少钢筋符号对应的字符。
无论哪种情况，解决方法都一样，就是找到正确的字体。
钢筋符号比较特殊，有些普通符号。例如直径符号，如果不能正常显示，可以选择操作系统的某种字体（*.ttf）试试，而钢筋符号只在CAD字体（SHX）中定义，所以必须找包含钢筋符号定义的SHX字体。
如果图纸是其他人发送过来的，最好向他要钢筋符号使用的字体文件，如果嫌找起来麻烦，可以用电子传递功能将图纸和字体自动打包成一个压缩包。
如果图纸是从网上下载的，那只能是查看一下显示问号的文字使用的文字样式和字体，到网上看是否能找到同名字体。如果有同名字体，但仍显示问号，再去网上去找找同名字体的其他版本试试。

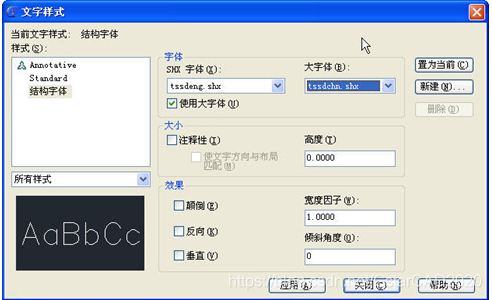

结构这些特殊符号可能在不同字体中存在不同的定义方式，浩辰CAD中输入钢筋符号比较常用的是：小字体：tssdeng.shx，大字体：tssdchn.shx。字体放到浩辰CAD安装目录下的FONTS文件夹中后，文字样式的设置如下：

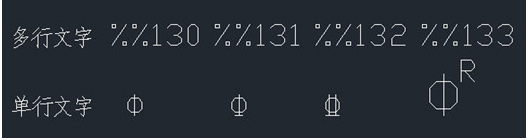

这个字体，不同级别钢筋符号的输入方法分别是%%130、%%131、%%132、%%133，另外注意这些符号输入在多行文字里是不起作用的，如下图所示。
还有一些其他字体，输入后跟这个字体效果不同的，如下图所示：
这些特殊的字体通常是一些二次开发商定义的，所以输入规则并不完全相同。如果想要使图纸正常显示的话，找到原始的字体是最好的。
