CAD图纸打开缓慢原因及优化方法

CAD软件除了可用于创新设计和快速制图外，还可用于设计方案沟通、企业内外部业务合作。在CAD绘图过程中，CAD新人经常会遇到这样的情况，如CAD图纸打开很慢、打开图纸出现假卡死等情况。相较于手足无措的CAD新人，设计院大神则显得处变不惊，轻松几招就能快速解决这些问题。

下面，小编将教大家如何在不安装插件的情况下，轻松解决CAD图纸打开卡慢等问题，及时拯救加班党！

   1、性能优化设置

   使用工具：【OP】设置

适用场景： 针对CAD软件本身而言，通过【OP】设置，可以直接优化【显示精度】、【显示性能】，从而有效提升软件性能。

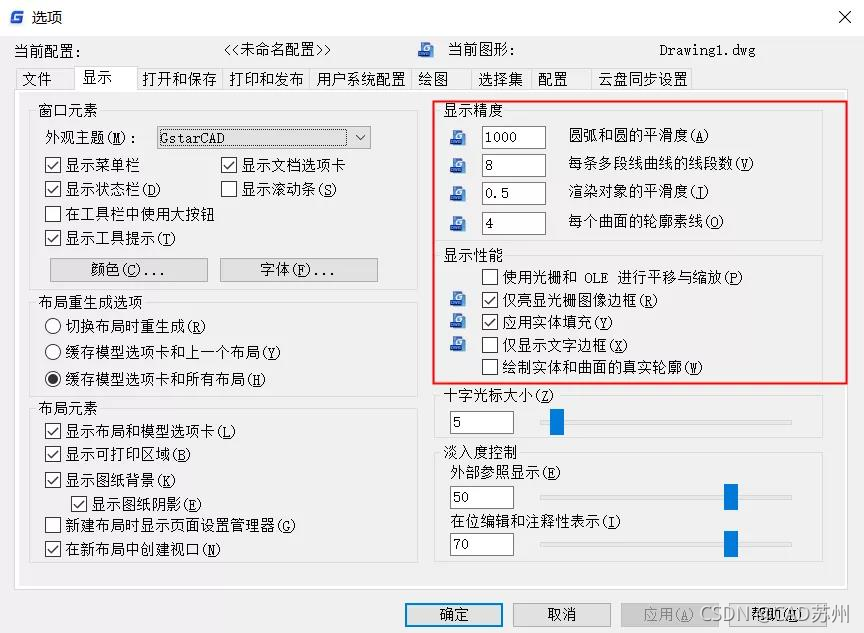

打开浩辰CAD，点选菜单栏【工具】—【选项】，或者在命令栏直接输入快捷命令【OP】来调出选项设置界面。选择【显示】，可以通过设置【显示精度】和【显示性能】提升软件开图的性能。


   2、图纸【瘦身】

   使用工具： 【PU 】命令、重置比例、删除图层过滤器

适用场景： 针对图纸本身而言，通过快速清理、修改图纸文件中多余且无用的数据，可以实现图纸【瘦身】，加快CAD开图速度。

方法一：【PU 】命令

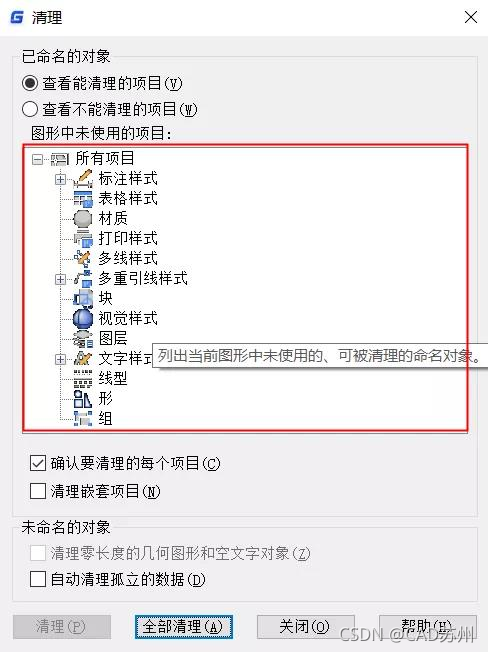

在浩辰CAD的命令栏，输入快捷键命令【PU 】，选择查看能清理的项目，就可清理图纸中未使用的多余数据，如标注样式、块、图层等。


   方法二：重置比例

使用某些工具或插件时，会自动生成一些多余的注释比例。这些注释比例也会占用一定的空间，影响图纸文件的快速打开。通过浩辰CAD，可以轻松删除这些注释比例。

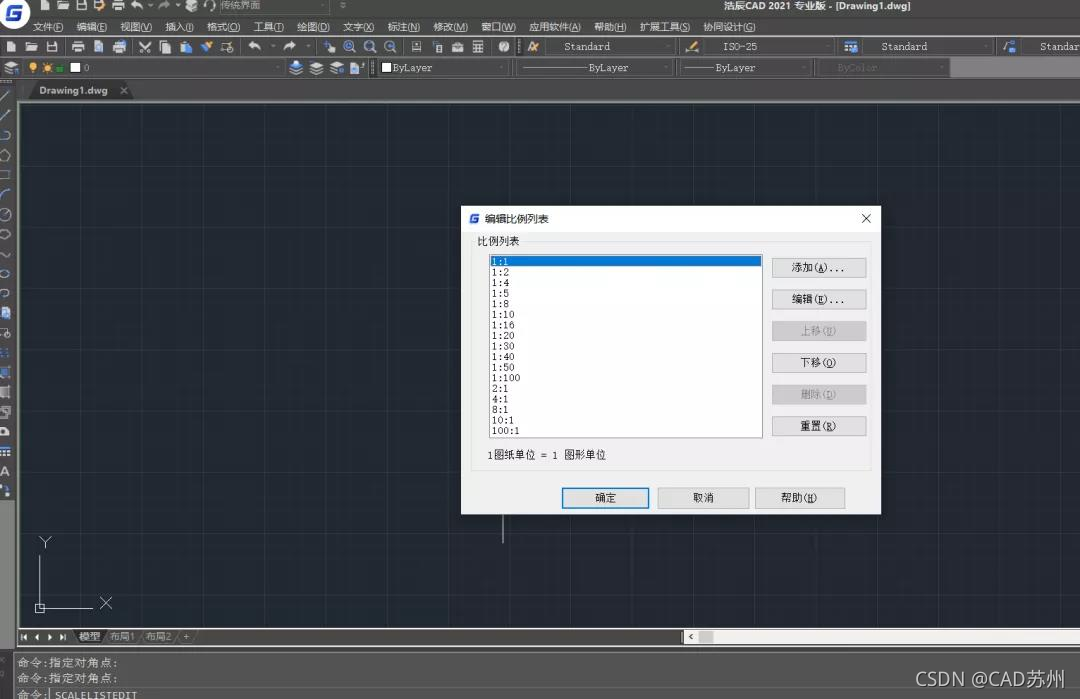

点选浩辰CAD的菜单栏【格式】—【比例缩放列表】，或者在命令栏直接输入快捷键命令【SCALELISTEDIT】来调出列表对话框，选择【重置】后，点击【确定】即可。


   方法三：删除图层过滤器

使用某些工具或插件时，会自动生成图层过滤器。如果图层过滤器过多，也会影响开图、审图的效率。

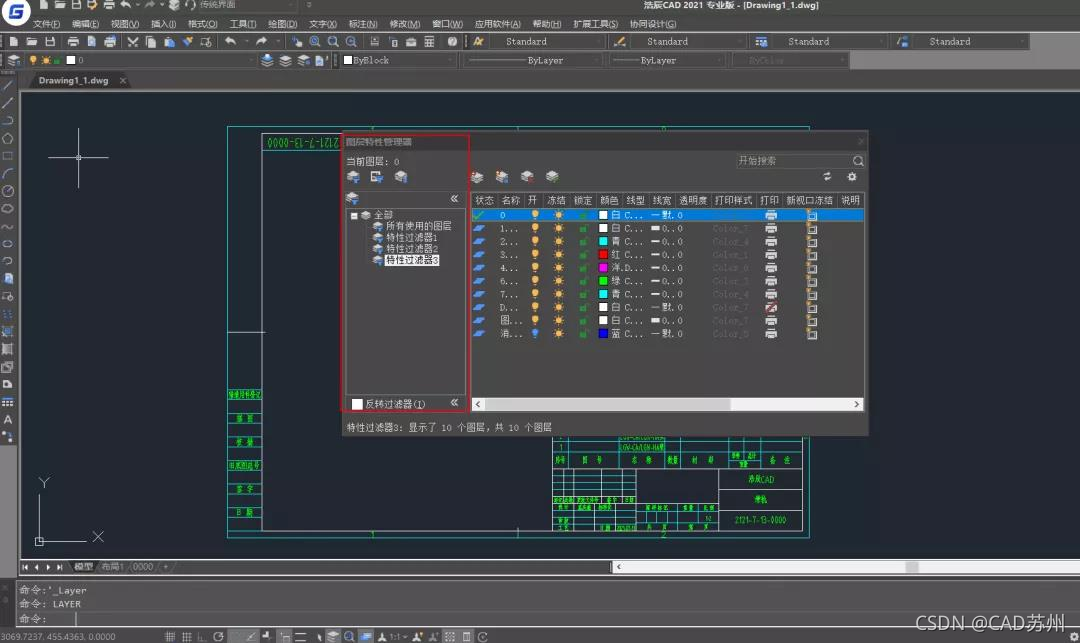

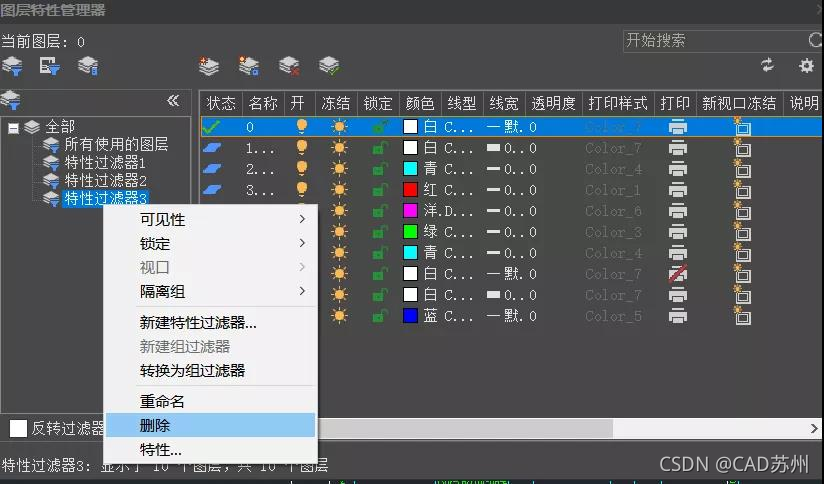

点选浩辰CAD的菜单栏【格式】—【图层】，弹出图层特性管理器对话框，使用左侧图层过滤器可以进行删除操作，完成后点击【确定】即可。



   3、图纸精简输出

   使用工具：【wblock】命令

适用场景：使用【wblock】命令可以精简化输出图纸，但是无法对新生成后的图形进行修改，所以要慎重使用。

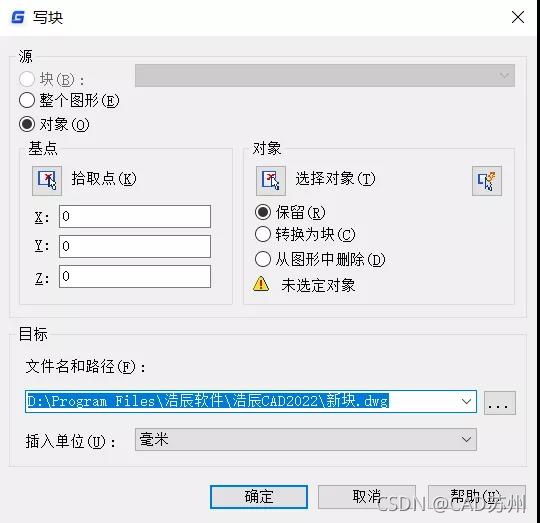

在浩辰CAD的命令栏直接输入快捷键命令【w】，弹出【写块】界面。选择基点和图形后，再设置保存路径和文件名称，点击【确定】即可。
