这些CAD问题你遇到过吗?CAD常见问题汇总解答!

经常看到有些刚开始进行CAD入门学习的小伙伴问CAD图纸文件太大怎么办?高版本CAD图纸怎么转换为低版本?等等诸如此类的问题,如果你也被这些CAD入门学习问题所困扰,那这些CAD资深玩家总结的CAD技巧,一定不能错过!

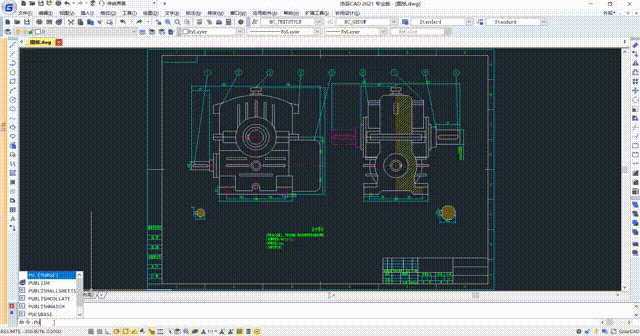

 1、如何给CAD图纸文件「瘦身」?

   你是否遇到过,打开一个感觉并不大的CAD图纸文件,却使得软件运行缓慢?那么,你需要给图纸文件「瘦身」了。在浩辰CAD中,使用快捷键「PU」来执行PURGE 命令,就可以清理看不到、但实际存在的图元对象。
在这里插入图片描述


2、CAD「夹点」多重操作有多神奇?

   在浩辰CAD中,选择对象后,单击「夹点」,按第一下空格是执行移动,按第二下空格是执行旋转,按第三下空格是执行缩放 ,按第四下空格是执行镜像,按第五下空格是执行拉伸,以此循环切换。
在这里插入图片描述

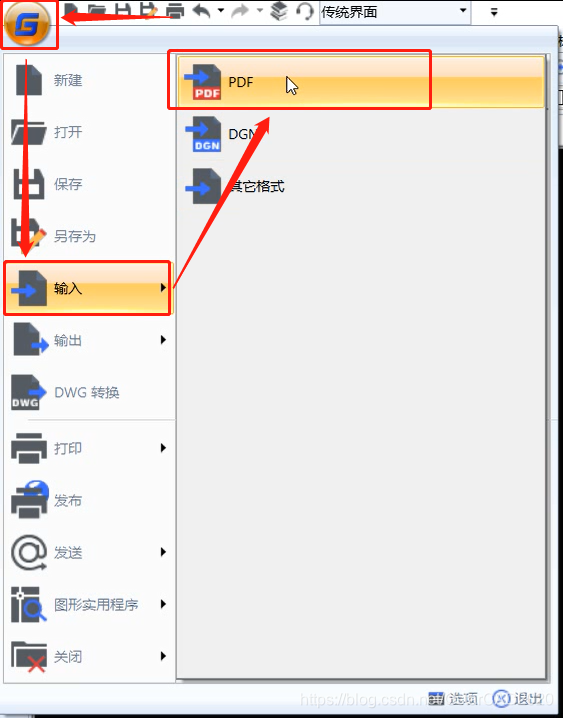

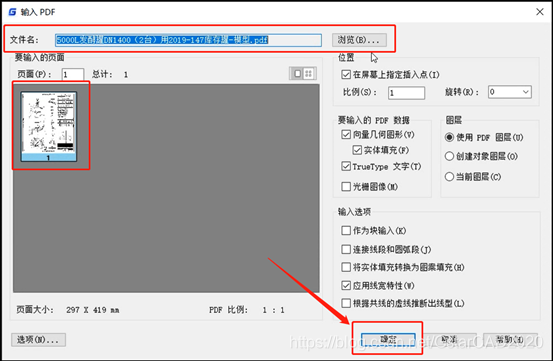

3、PDF图纸如何直接打开、编辑?

   在浩辰CAD中,PDF图纸不仅可以被快速、准确地查看,还可以直接转换为DWG格式的CAD图纸来进行复制、编辑,实现多格式设计资源的高效利用。
在这里插入图片描述
在这里插入图片描述

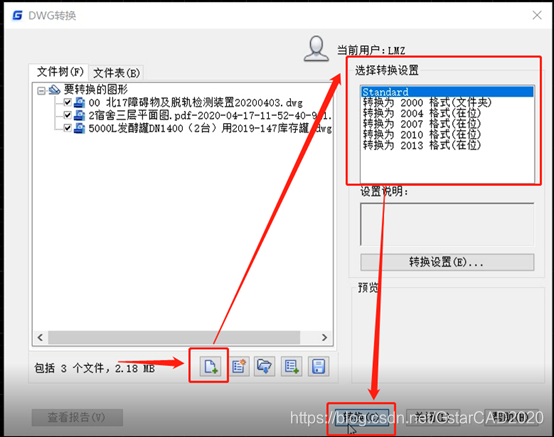

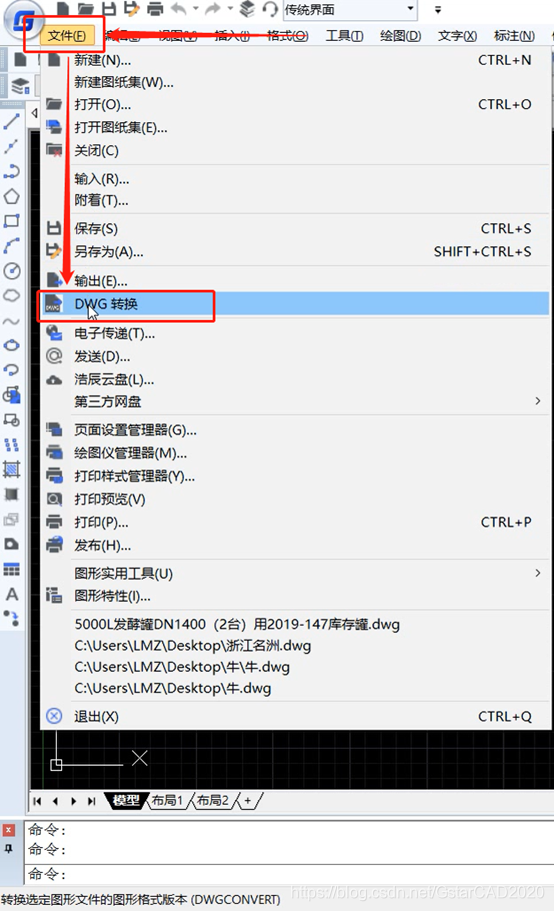

4、高低版本图纸如何实现批量转换?

   对于传统的CAD软件而言,低版本软件一般无法读取高版本软件所创建的CAD图纸数据。因此,需要使用高版本软件打开图纸文件后,将图纸数据另存为低版本格式,才能让低版本软件进行数据读取与应用。

   浩辰CAD提供了更强劲的批量转换图纸版本工具。即使是在低版本软件中,浩辰CAD也可将图纸文件直接转换为高版本格式文件,让高、低版本格式转换更便捷,图纸流转与数据应用更高效!
在这里插入图片描述
在这里插入图片描述

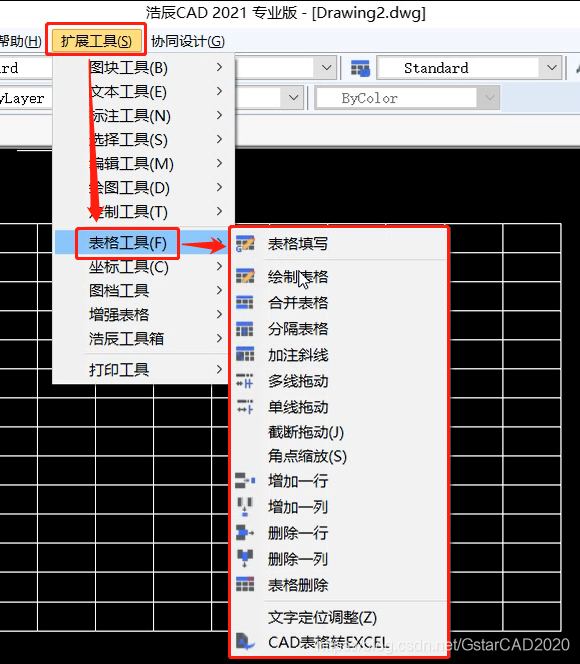

5、想要更快捷的CAD表格绘制体验?

   在浩辰CAD中,绘制表格不再是一件令人感到头疼的事情。因为浩辰CAD提供更简洁高效的应用工具组,让CAD表格绘制操作如Excel一样方便。
在这里插入图片描述

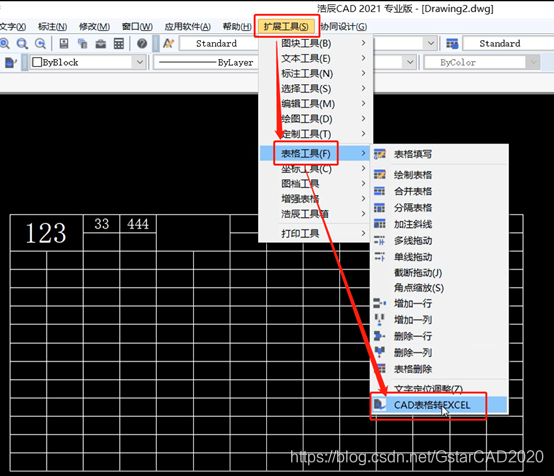

6、如何将CAD表格一键导入Excel?

   CAD的表格数据,能直接导入Excel吗?浩辰CAD可以做到,并且是一键式操作!
在这里插入图片描述

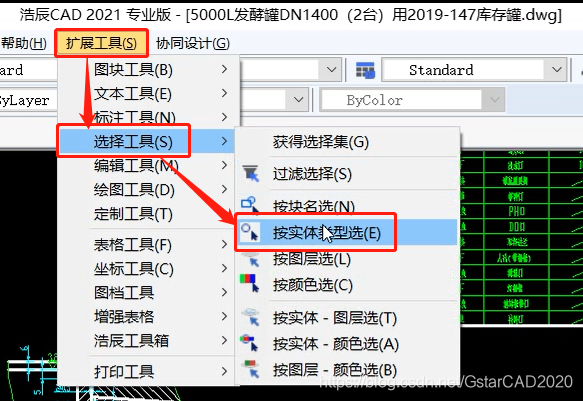

7、CAD批量选择怎么设置?

   在CAD图纸中,同一图层、同一类型、同一颜色的对象有很多,如果想对这些相同对象进行全选式操作,应该怎么办?浩辰CAD教你get新技能!
在这里插入图片描述

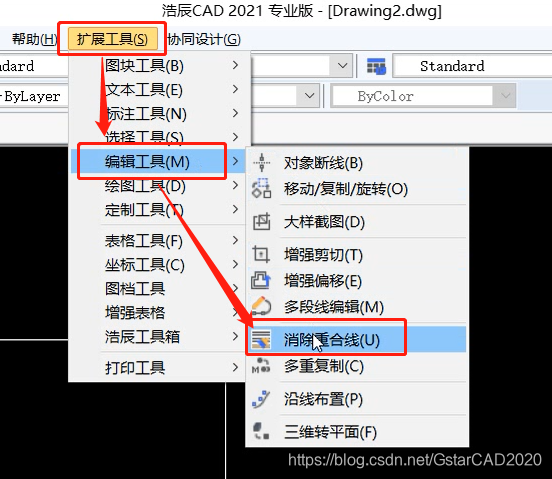

8、如何一键删除CAD重合线?

   在CAD制图工作中,你是否会遇到CAD图纸中包含很多重合线的情况?尤其是由三维模型经过投影生成的图形。在数据较多的情况下,手动逐一删除无疑是低效且不明智的做法。浩辰CAD有更高效的一键删除重合线的方法。
在这里插入图片描述

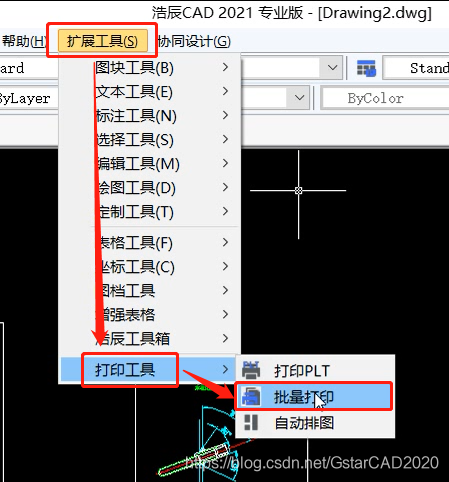

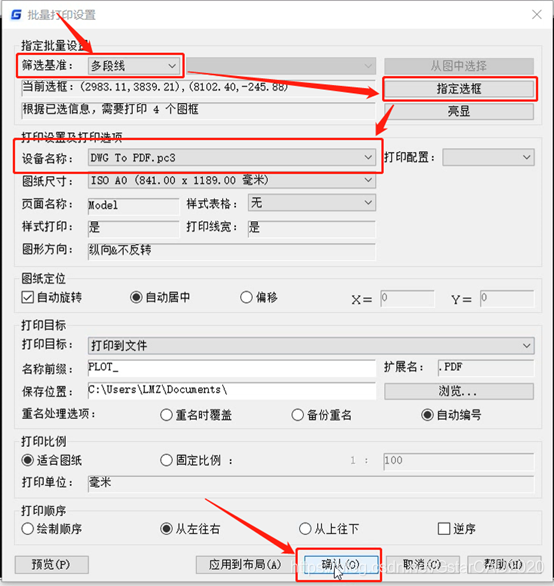

9、想要CAD图纸的批量打印秘笈?

   如何对单张图纸的多个设计对象进行分别打印?在浩辰CAD中,我们可以给每个对象加一个矩形多段线,再使用批量打印工具。通过识别多段线,就可分别打印多张图纸。
在这里插入图片描述
在这里插入图片描述


10、CAD「FILLET」圆角命令还能这么用?

   在浩辰CAD中,「FILLET」圆角命令除了常规的倒圆角制图外,还可以用于绘制平行线相切半圆,这比传统的先画相切圆、再剪切的制图方法快10倍。
在这里插入图片描述
