浩辰CAD绘制复杂相交线教学：断轴与圆柱相贯线

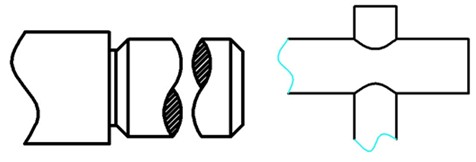

在使用浩辰CAD机械制图软件绘制图纸的过程中，很多轴类零件需要使用断面效果（如图1左），圆柱类零件常使用相贯效果（如图1右）。那么，我们如何绘制这些断面或相贯效果呢？下面就以浩辰CAD机械2019为例，详细介绍一下绘制过程。




首先让我们看一下断轴的绘制方法。

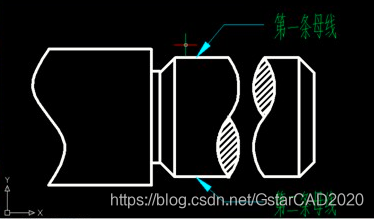

   要绘制断轴，我们可以依次点击浩辰CAD机械软件菜单中的【构造工具】—【轴断线】，然后在系统的提示下分别拾取第一条、第二条母线，并点取轴断位置（如图2），轴断线就可以生成了。


   图2



接下来，让我们看一下圆柱类零件中相贯线的效果图绘制方法。

   要绘制相贯线，我们可以依次运行浩辰CAD机械软件菜单栏中的【浩辰机械】—【构造工具】—【相贯线】，在系统提示下分别拾取轴的第一条到第四条母线，结束命令时效果如下图所示（如图3）。


   图3

   以上就是在浩辰CAD机械制图软件中绘制断轴及相贯线的详细操作步骤。
