UG遮阳帽建模技巧:拉伸也能创造时尚

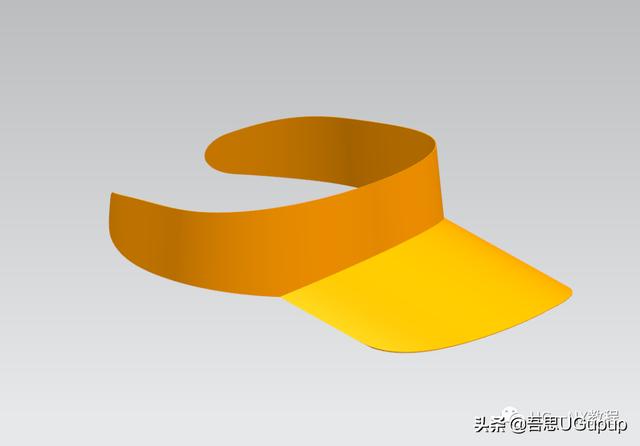

夏天来了,是时候来一顶遮阳帽了,今天就用UG建模一顶简单的遮阳帽,只需要简单的几步就能完成,效果如下:

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了



建模步骤

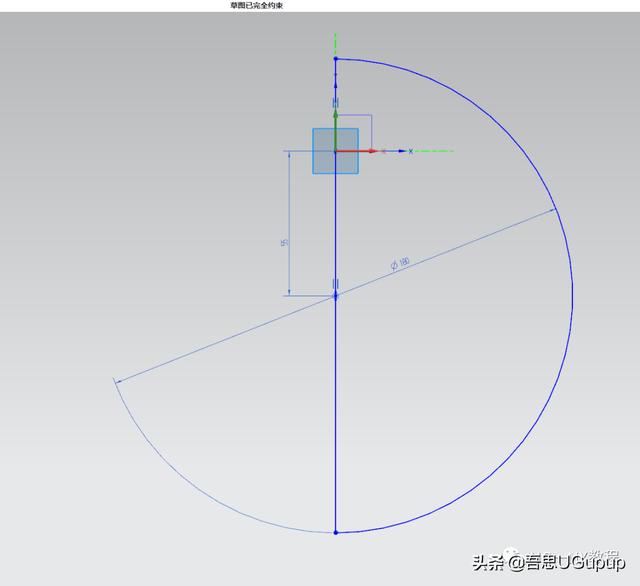

1.打开UG,在XY平面绘制一个直径为180的半圆

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了

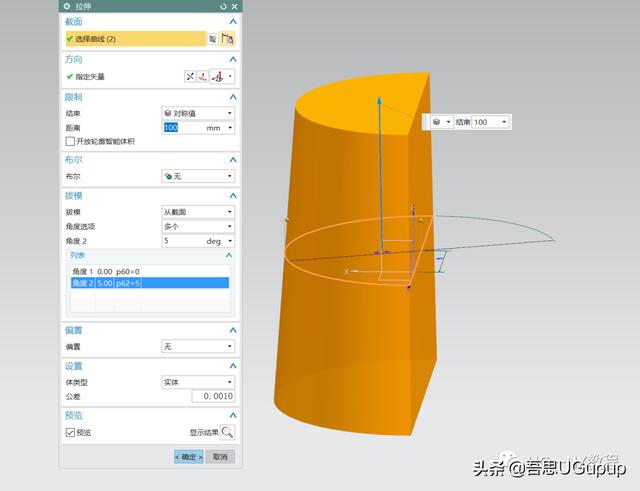

2.进行拉伸拔模,注意拔模角度选项,直线边不用拔模

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了

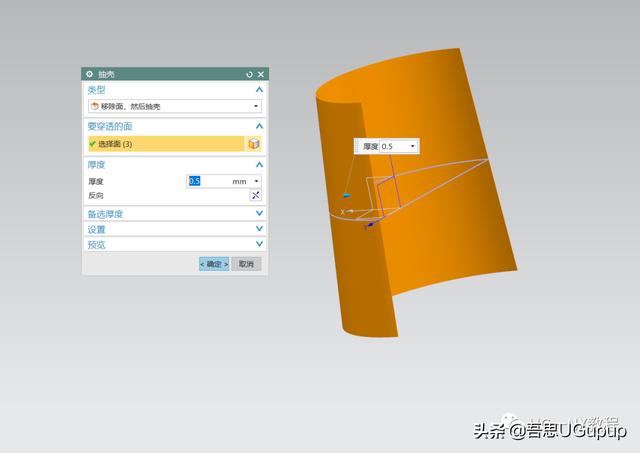

3.移除3个面抽壳0.5mm

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了

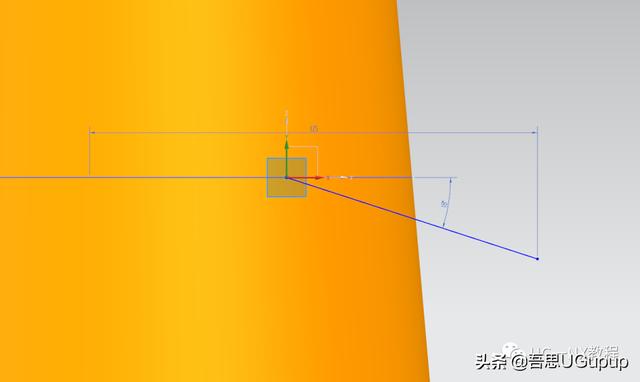

4.在YZ平面插入草图,绘制一条与Y轴夹角18度的直线

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了

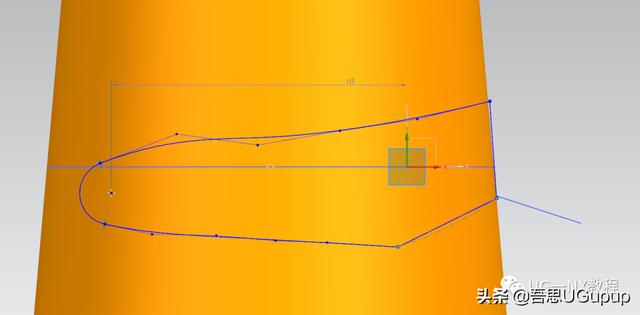

5.在YZ平面新建草图,利用艺术样条绘制一个大概轮廓

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了



6.拉伸艺术样条,与之前的拔模面求交

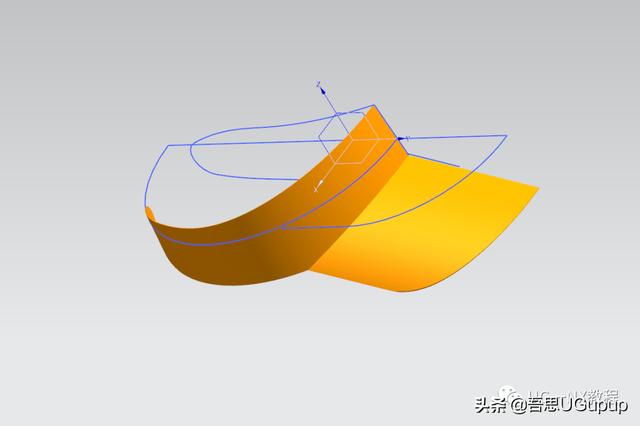

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了


UG绘制一个时尚遮阳帽,竟然只需拉伸就行了

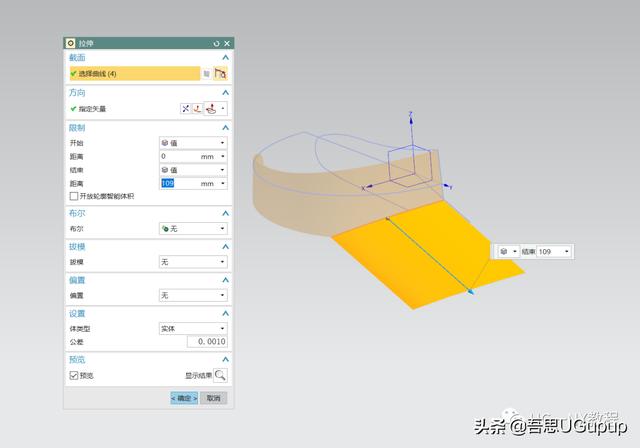

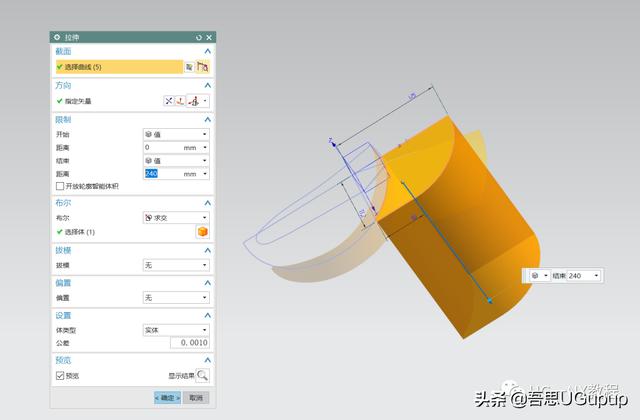

7.拉伸直线边,矢量方向为步骤4的直线

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了

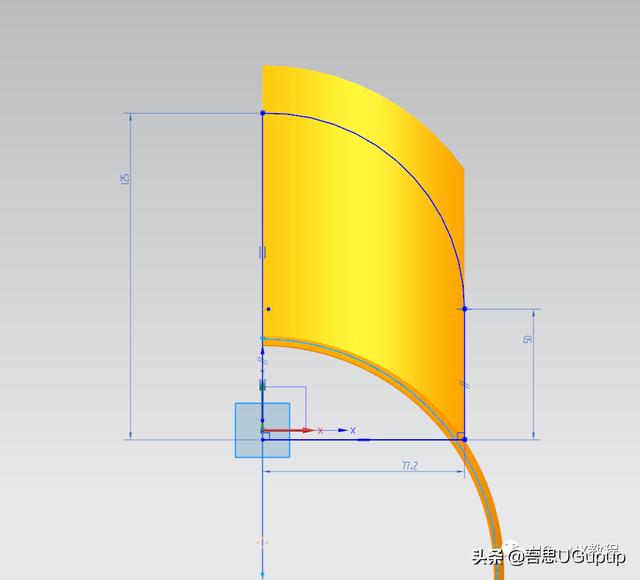

8.在XY平面绘制草图

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了

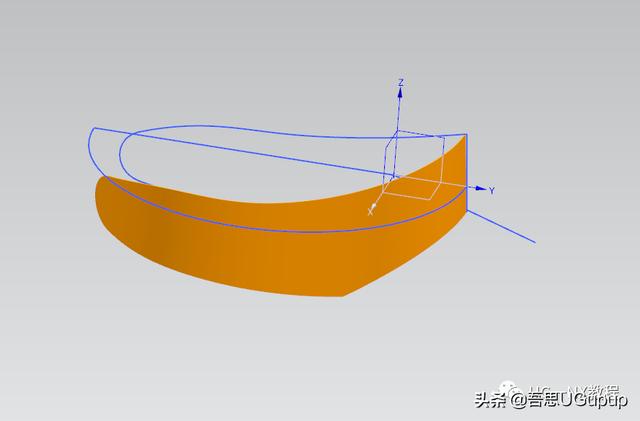

9.还是拉伸求交

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了


UG绘制一个时尚遮阳帽,竟然只需拉伸就行了

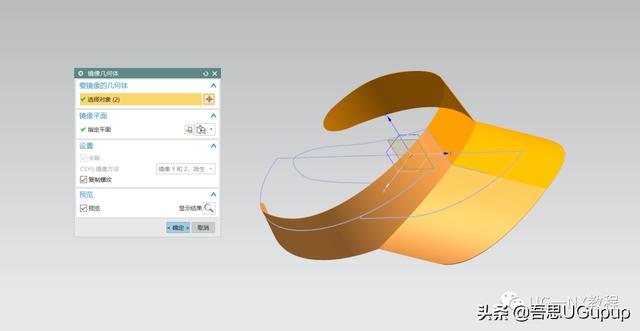

10.整体镜像后求和

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了


UG绘制一个时尚遮阳帽,竟然只需拉伸就行了



想要塑胶材质还是布料,可以在艺术外观里自己选择

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了


UG绘制一个时尚遮阳帽,竟然只需拉伸就行了

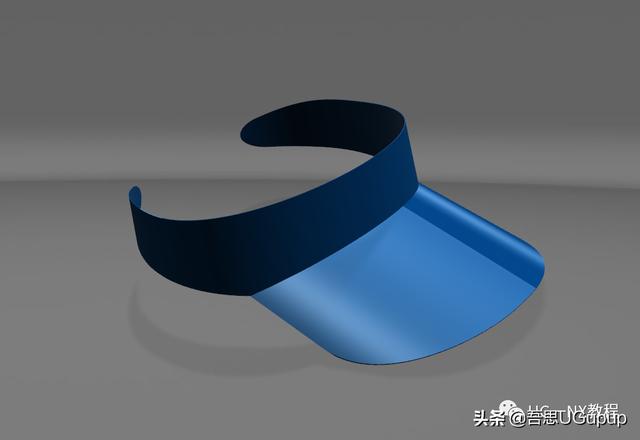

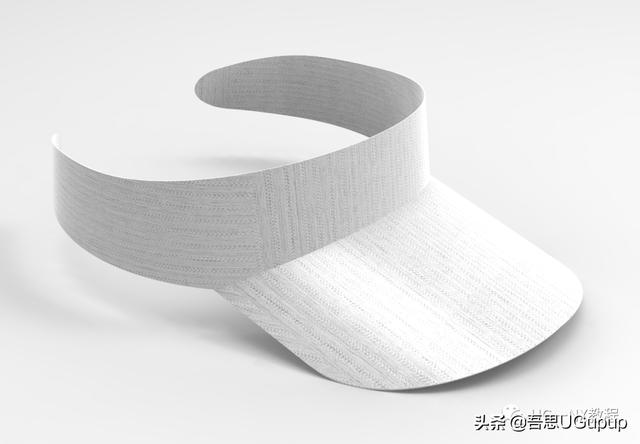

导入Keyshot渲染下。

UG绘制一个时尚遮阳帽,竟然只需拉伸就行了


UG绘制一个时尚遮阳帽,竟然只需拉伸就行了



没想到这么一个帽子竟然是用拉伸做的吧!
