UG建模实战：大鼓设计教学

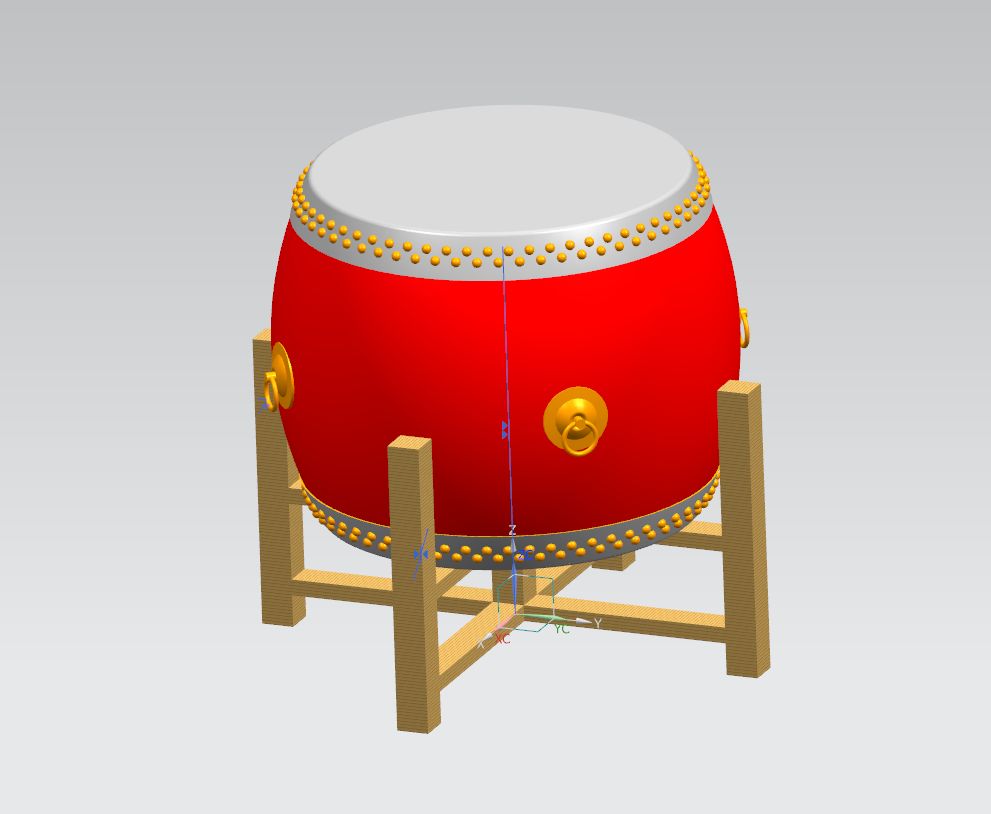

 今天我们来绘制这么一个大鼓，由两部分装配组成，效果如下：

首先来绘制大鼓:

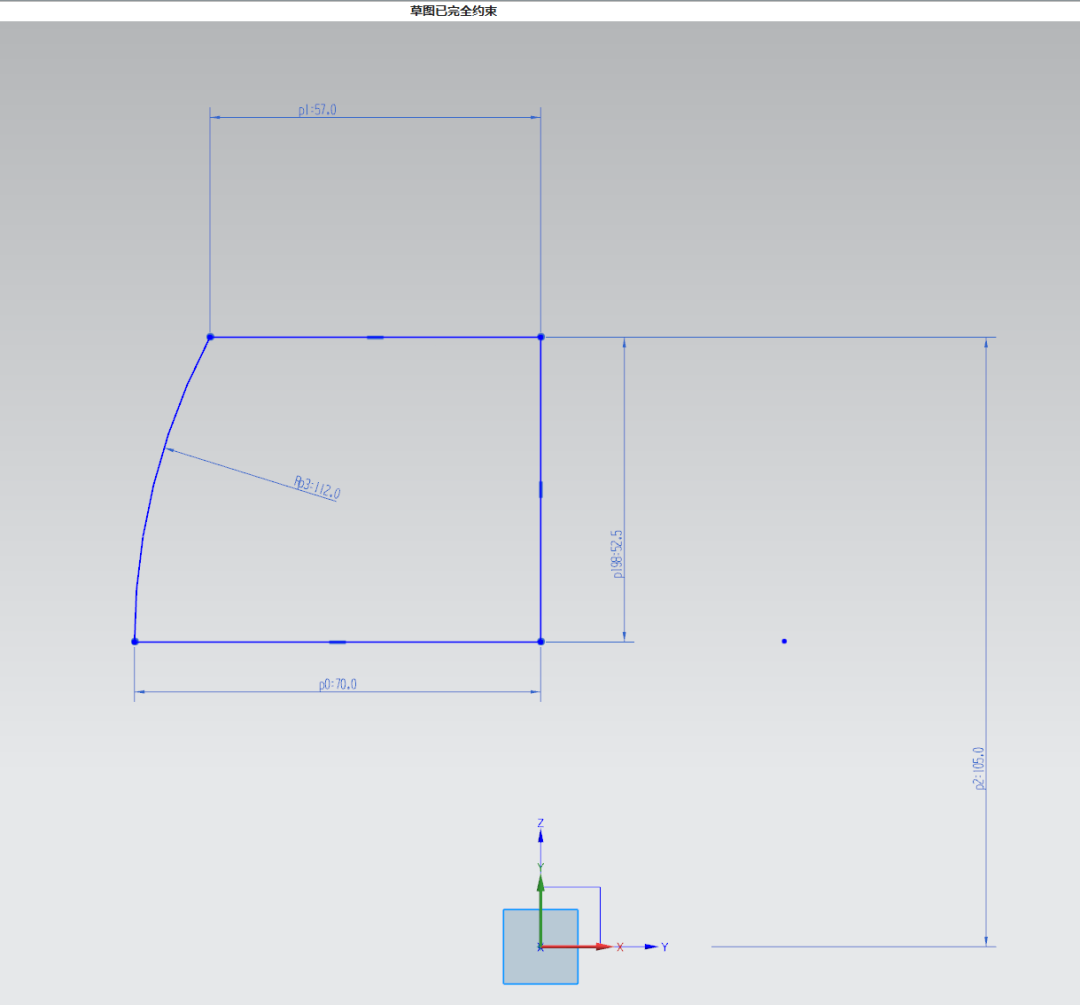

 打开UG，在YZ平面创建草图如下

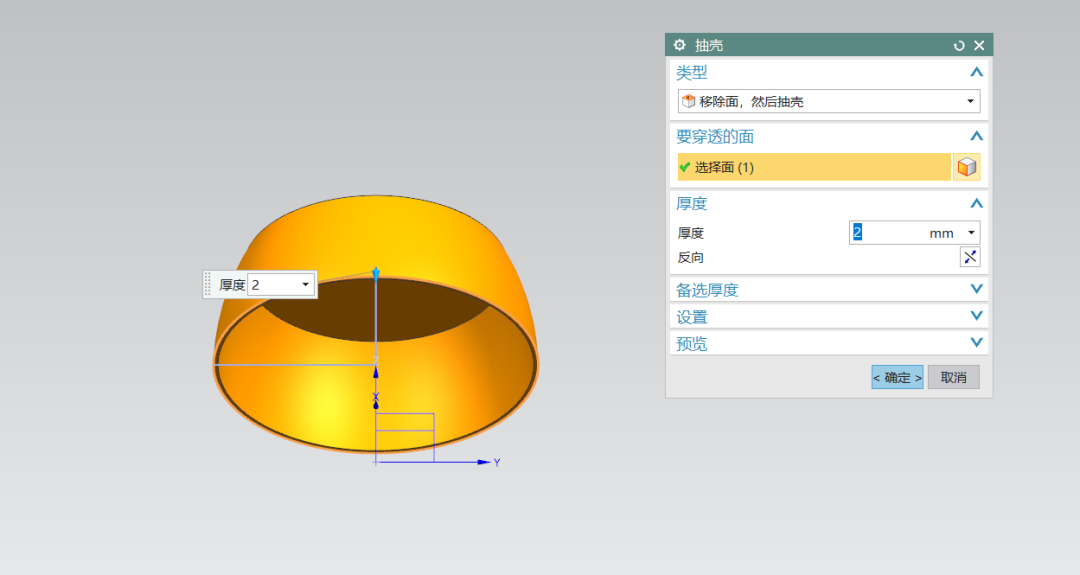

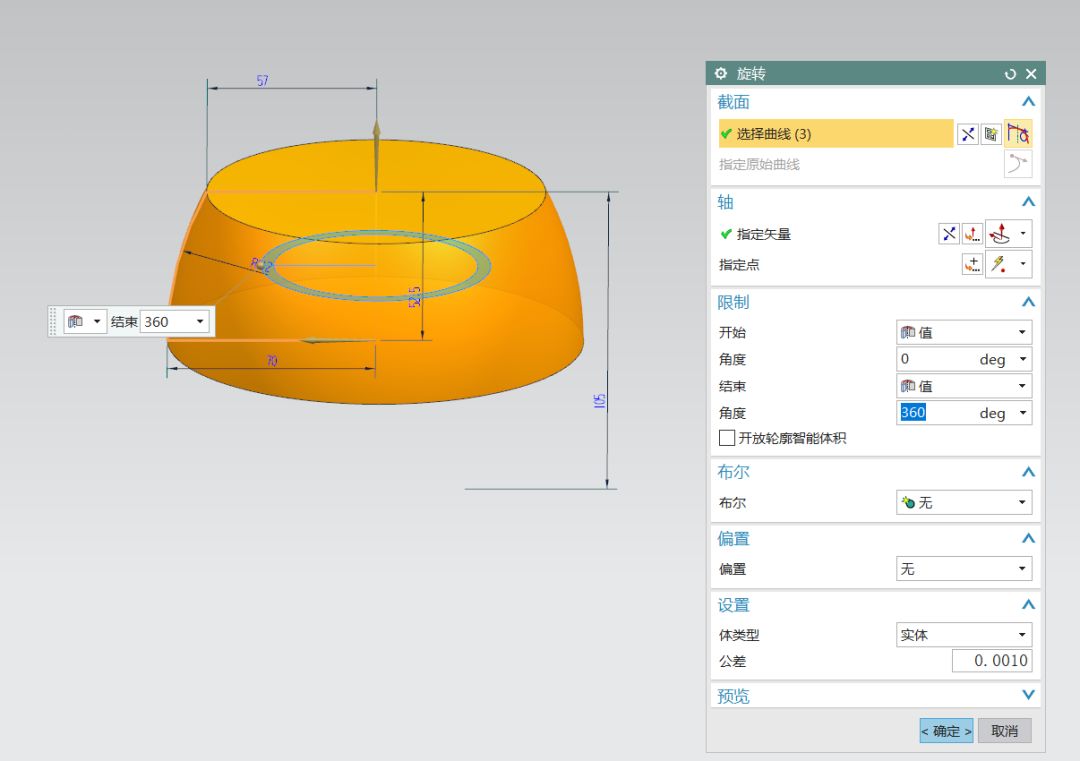

 以Z轴旋转360度后抽壳

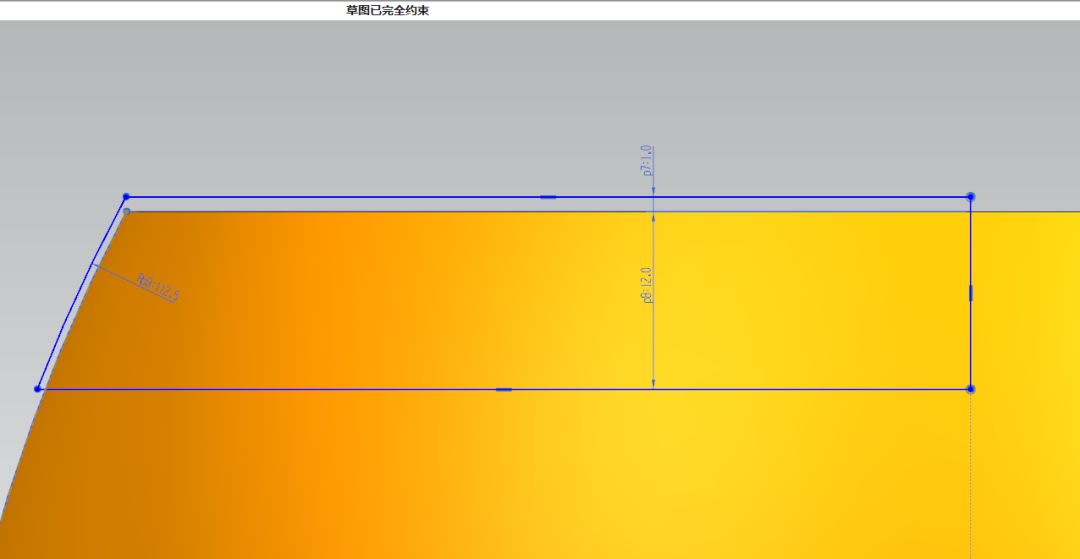

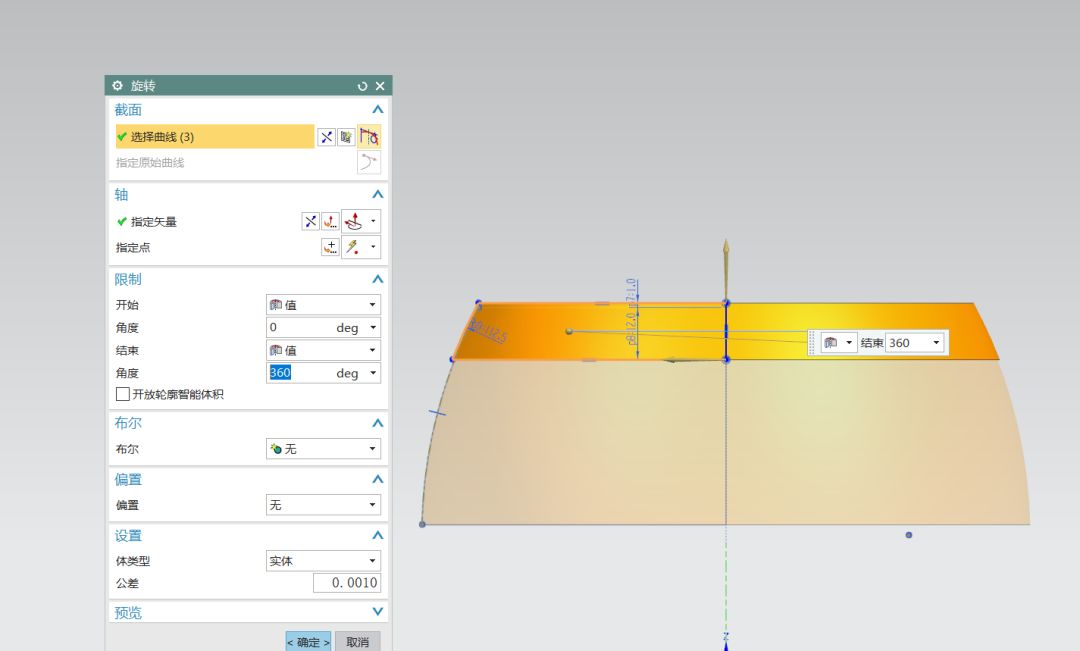

继续在YZ平面上绘制草图，旋转360度求和

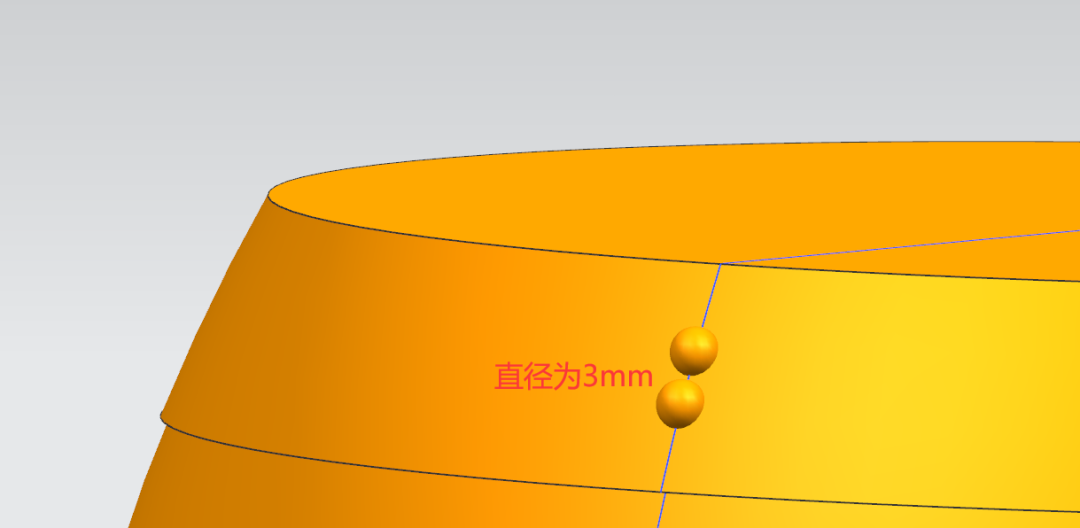

在新草图中捕捉到这两个点，利用设计特征里的“球”创建两个直径3mm的球

选中两球，进行圆形阵列，数量为60

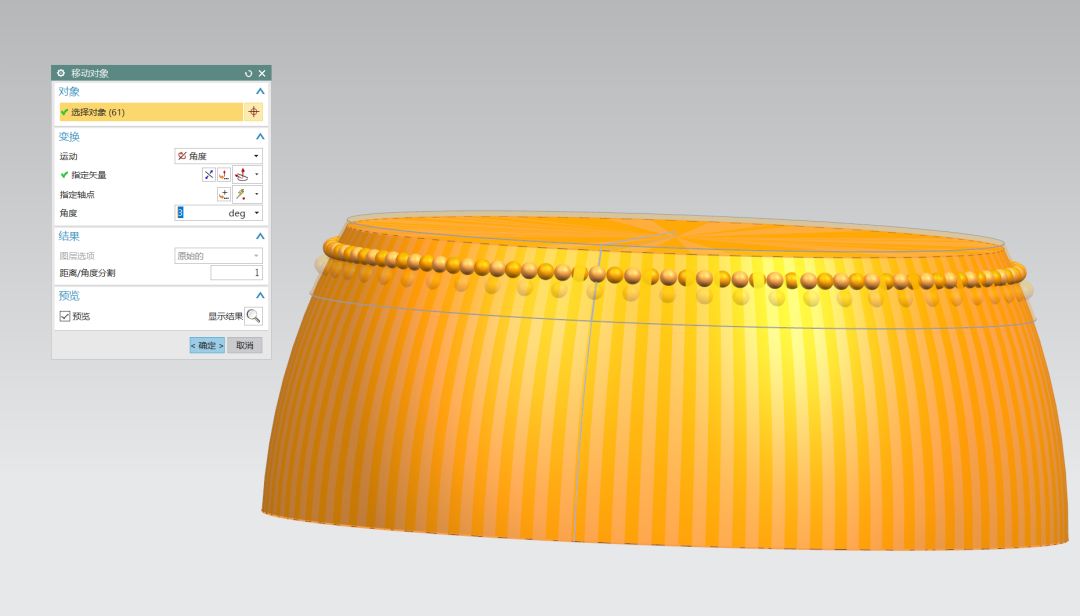

选中上面一排球，移动对象，以Z轴圆形移动3的角度

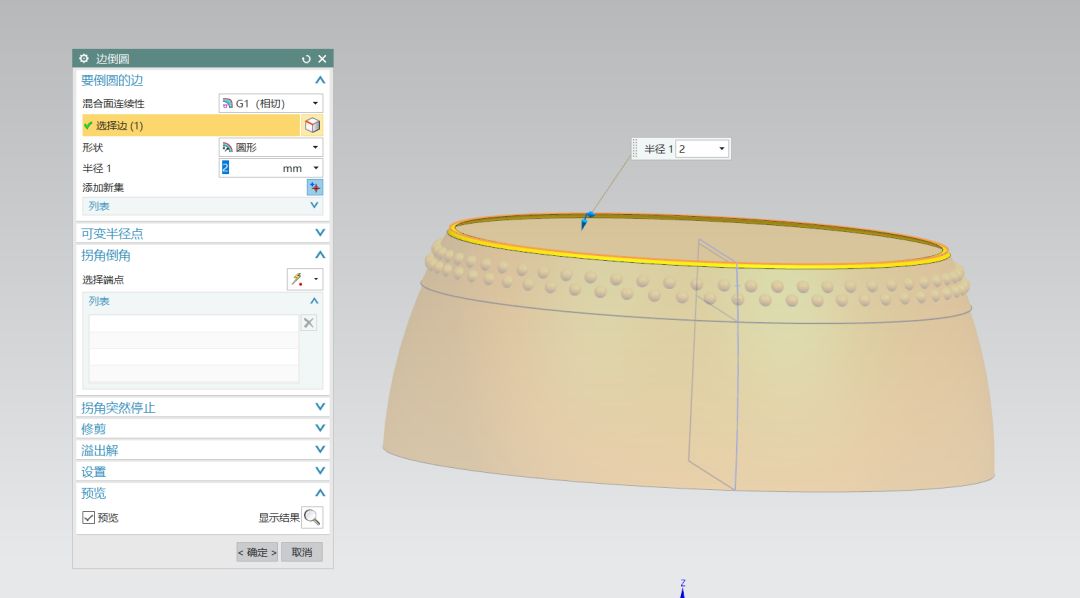

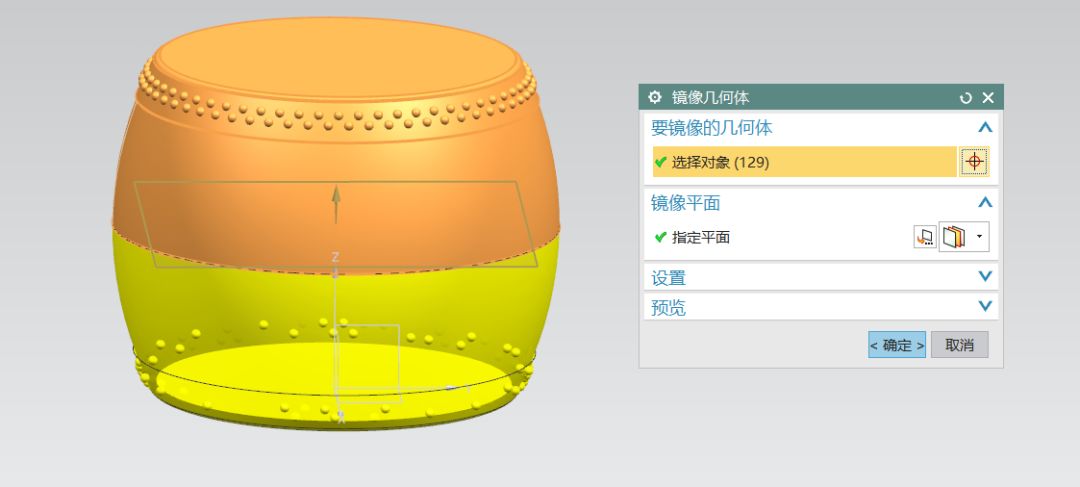

对大鼓顶部倒角2mm,然后镜像几何体。

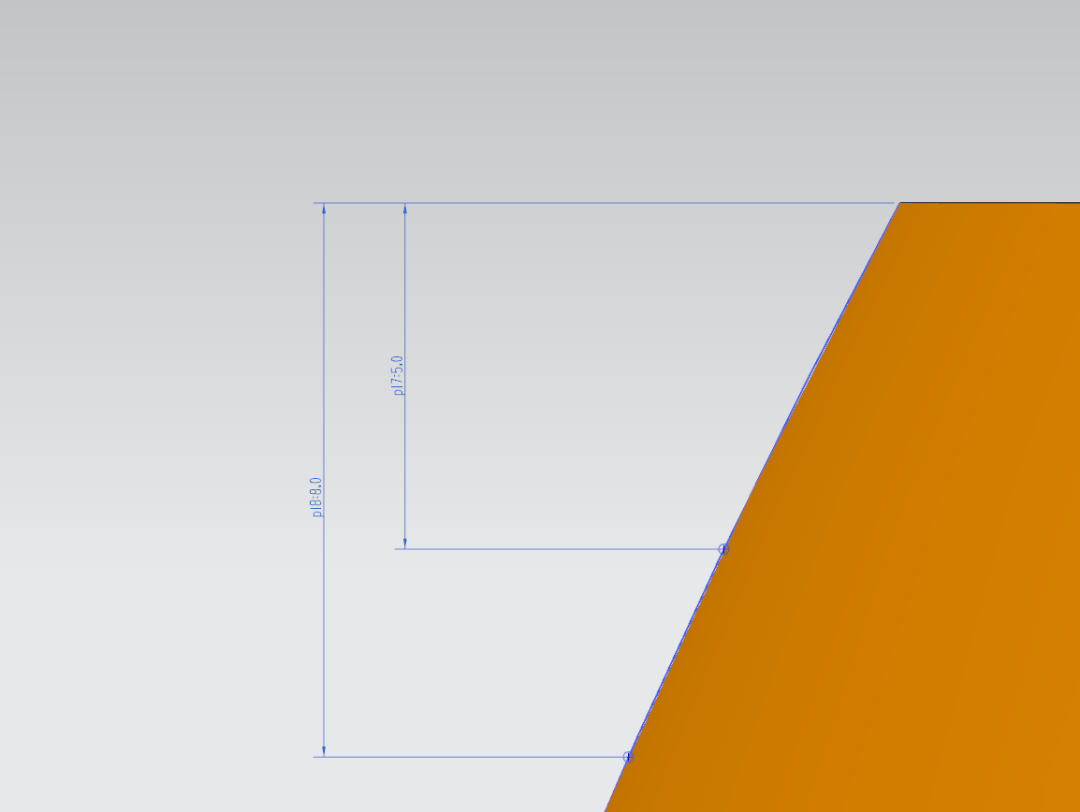

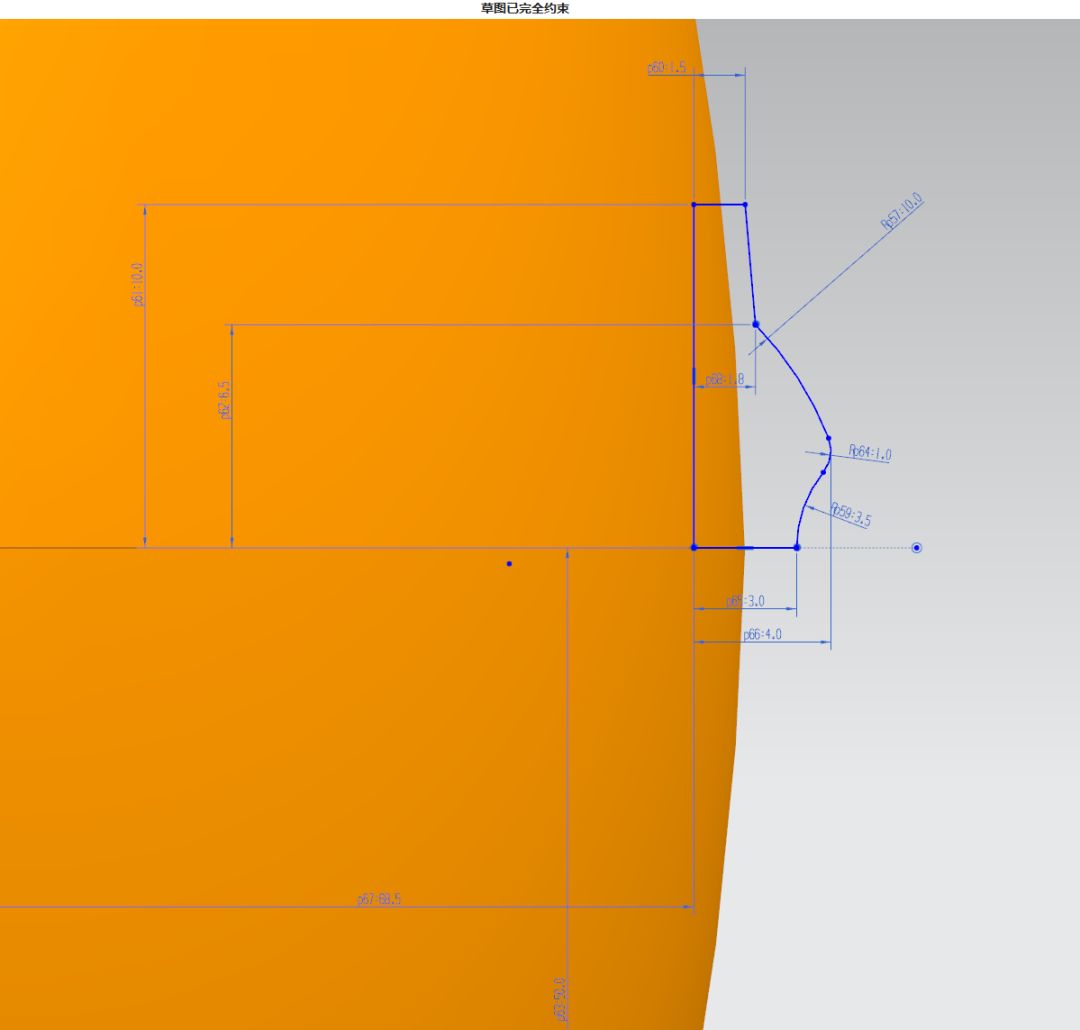

在YZ平面上继续绘制草图

旋转360度

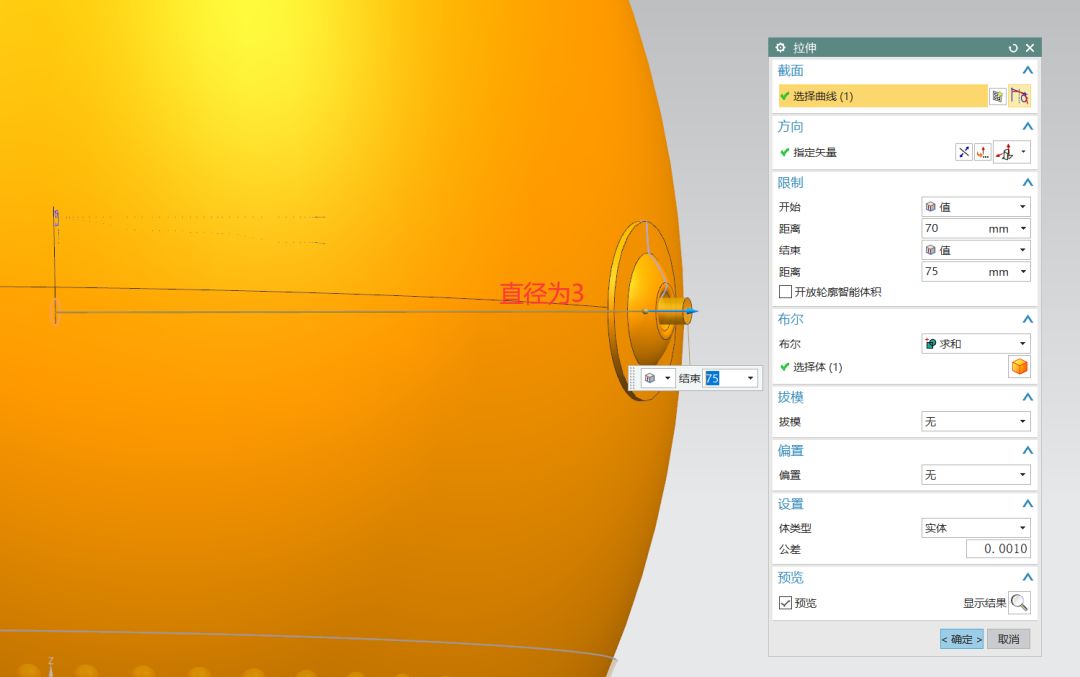

拉伸一个直径为3的圆柱

倒角0.5mm后，在YZ平面继续绘制草图，一个直径1.5的圆和一条直线

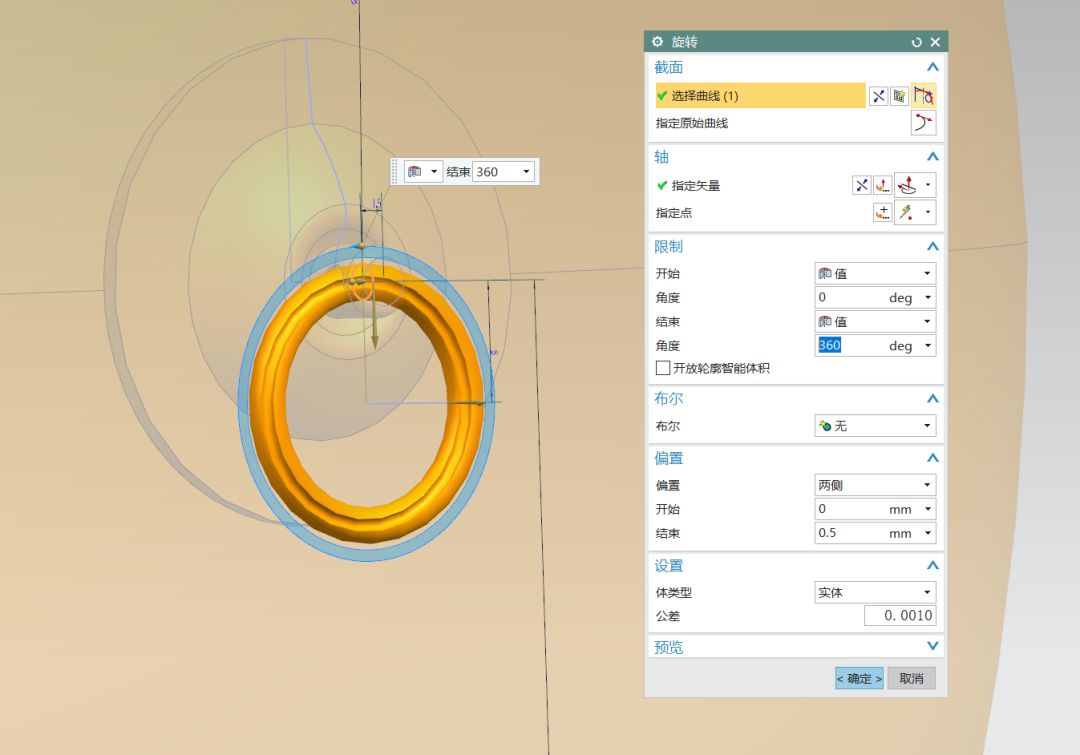

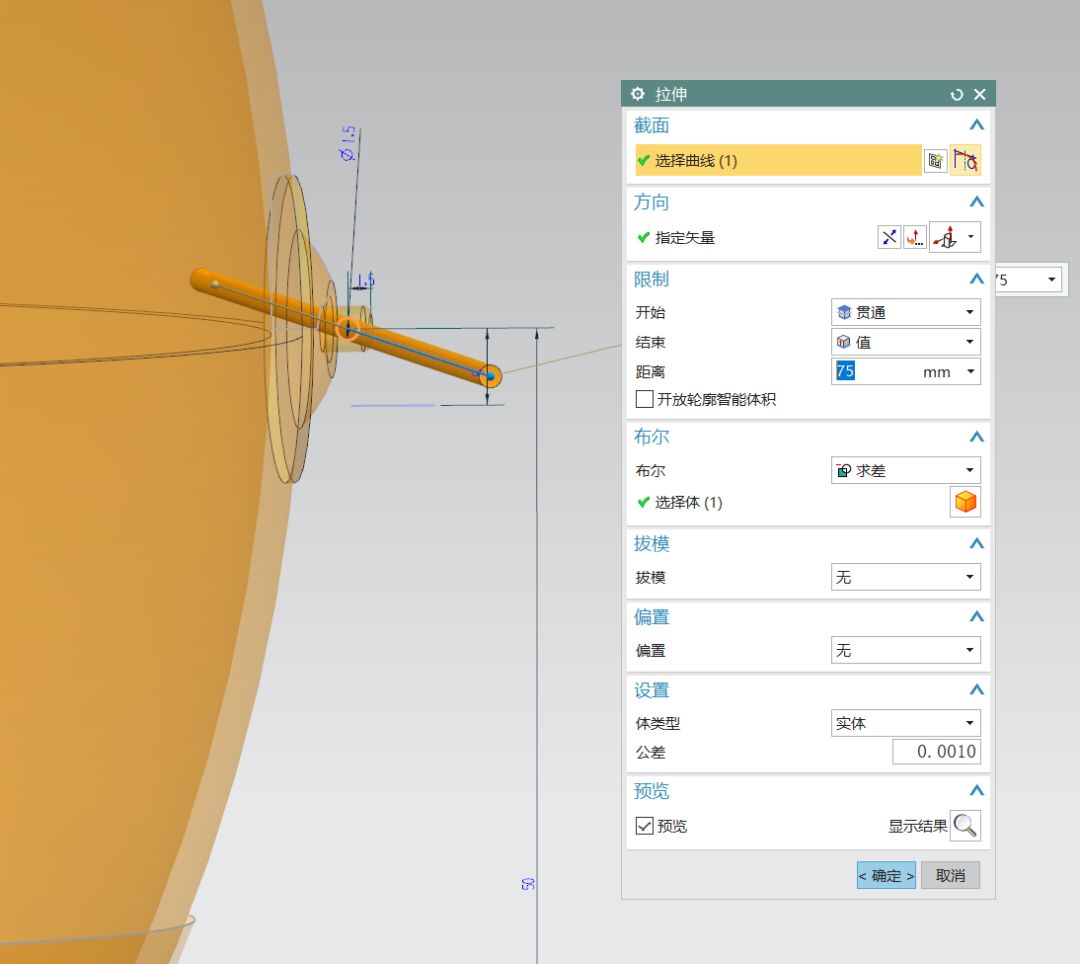

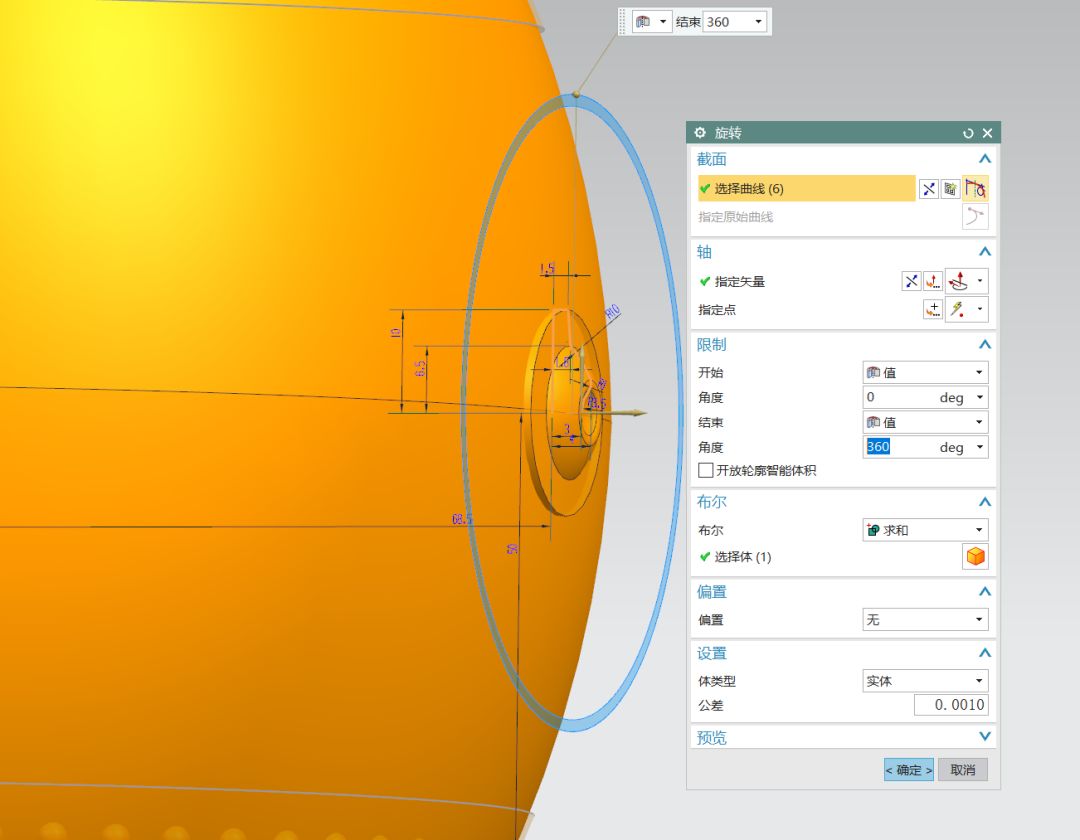

对圆拉伸求差后，继续旋转这个圆，旋转轴选草图里的直线，偏置0.5

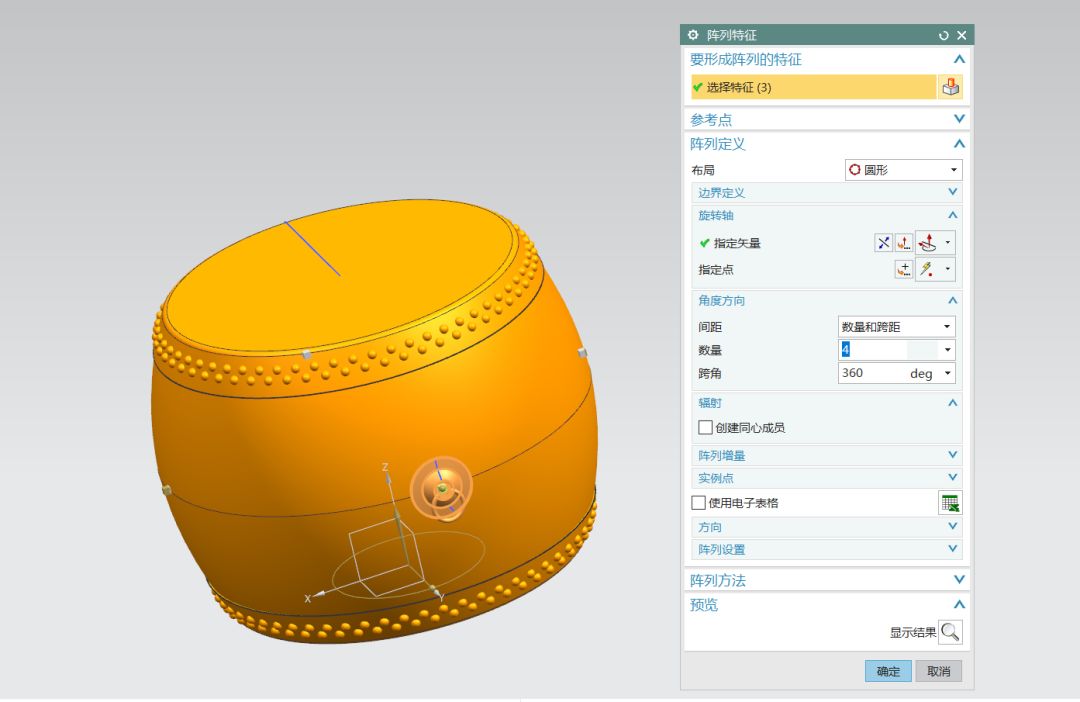

以Z轴圆形阵列这个吊环，数量为4

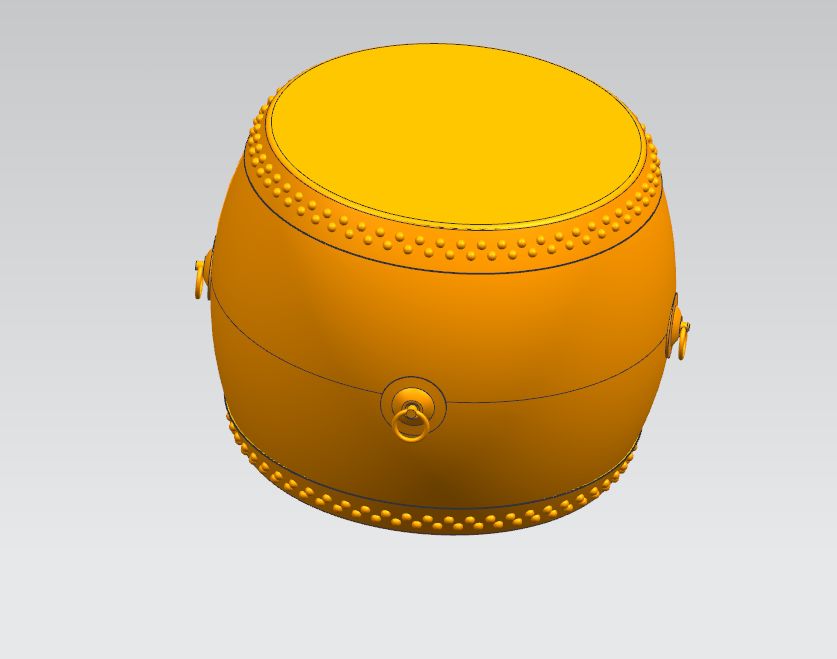

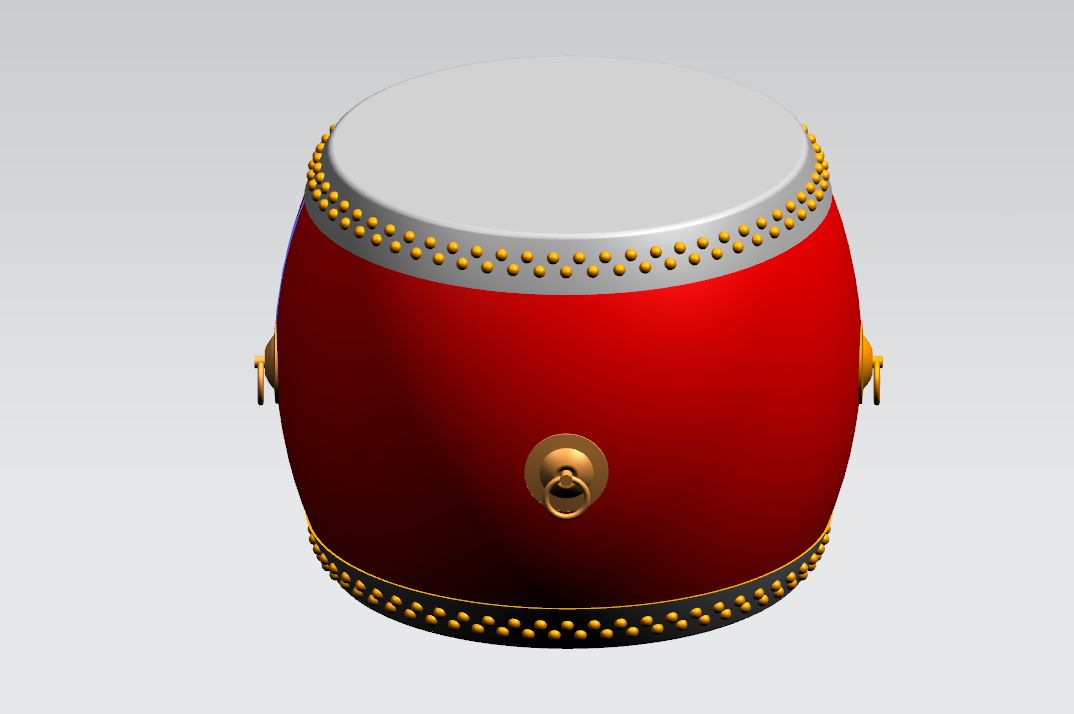

求和后UG渲染一下

接下来做鼓架

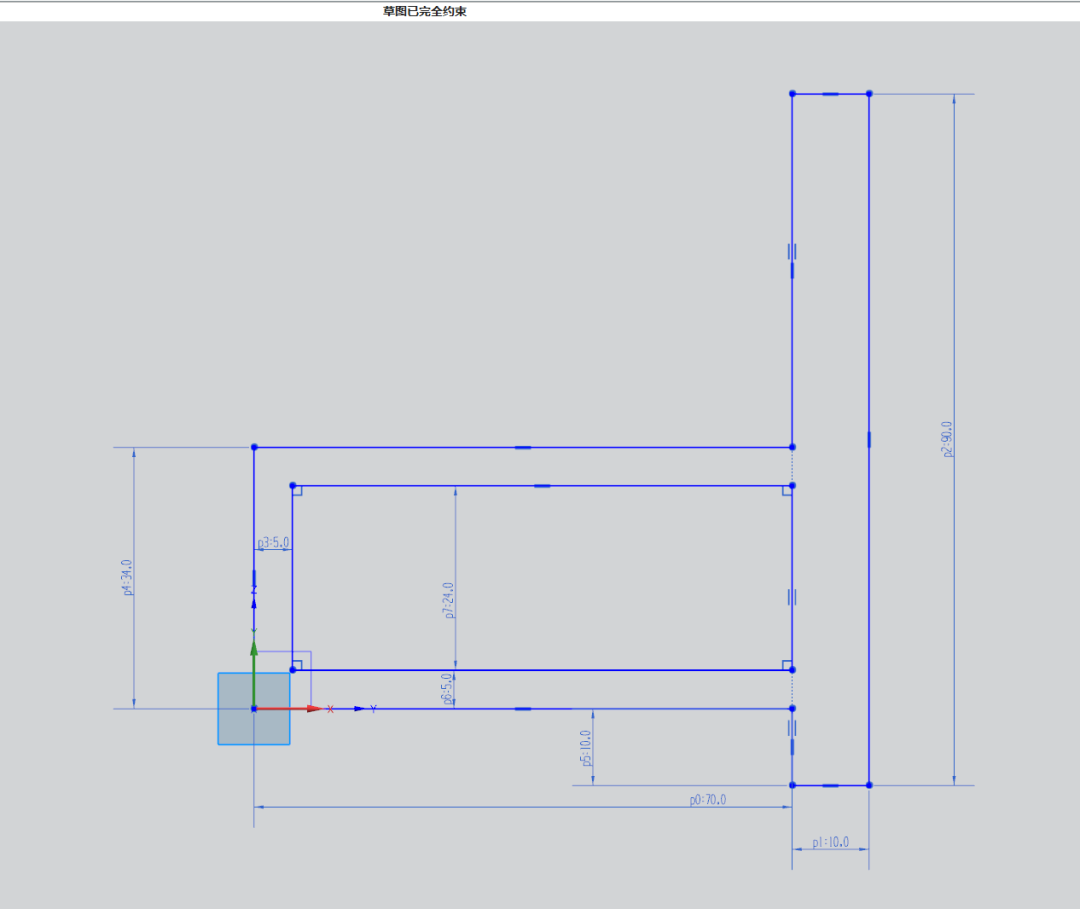

 新建文件，创建草图如下

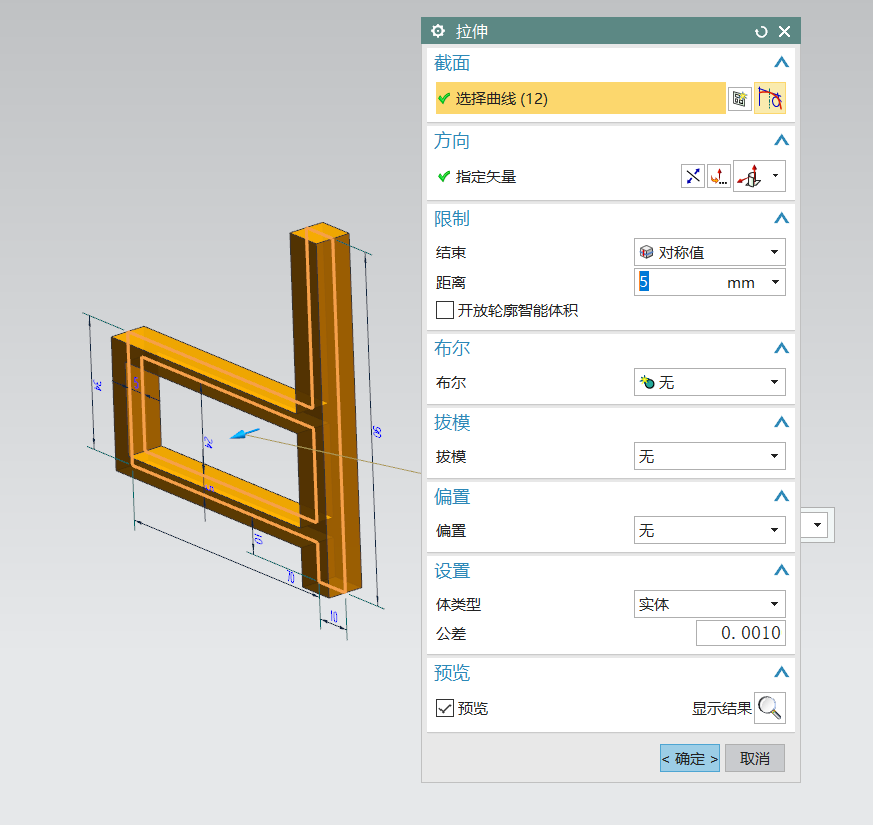

 对称拉伸5mm

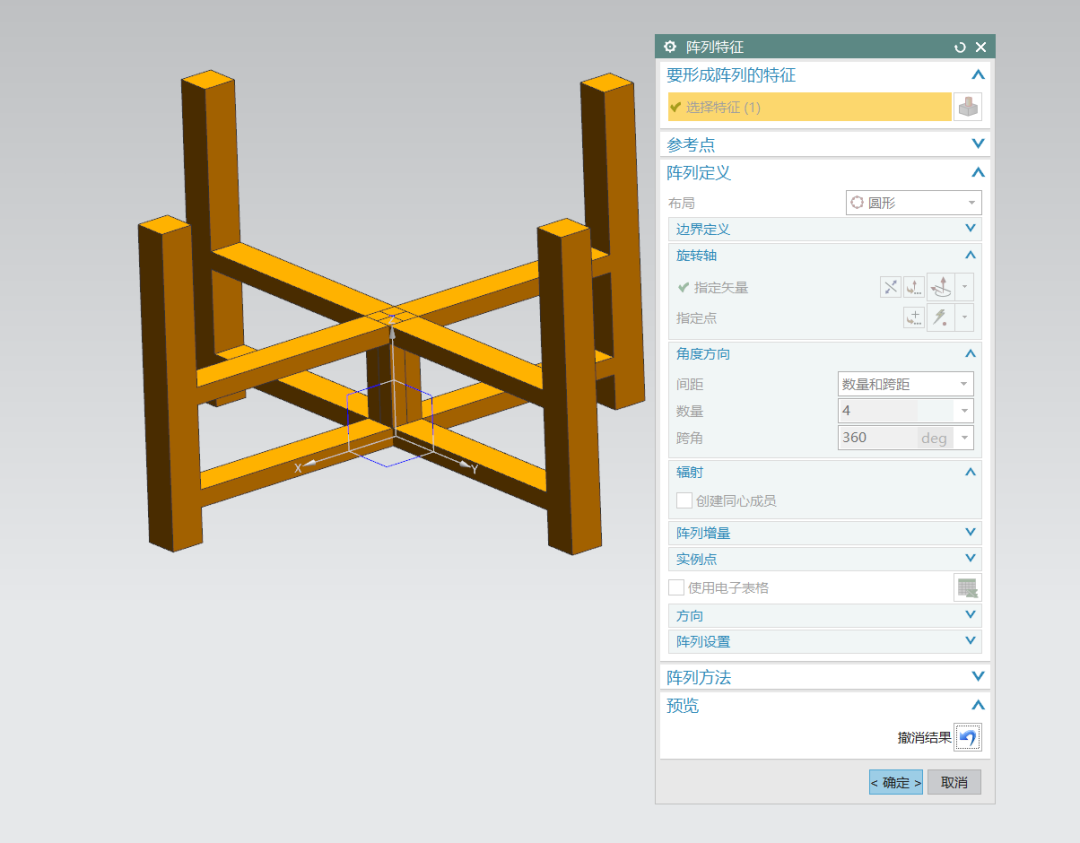

 以Z轴圆形阵列4个

 求和后渲染下

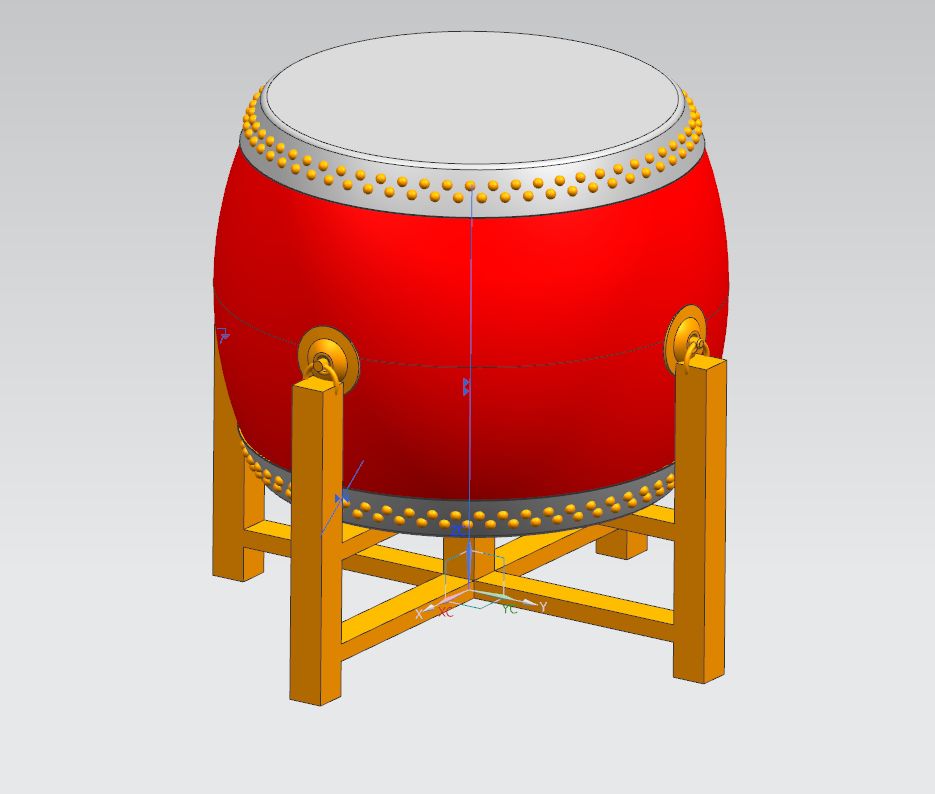

好了，大鼓和鼓架都完成了，现在将它两装配在一起

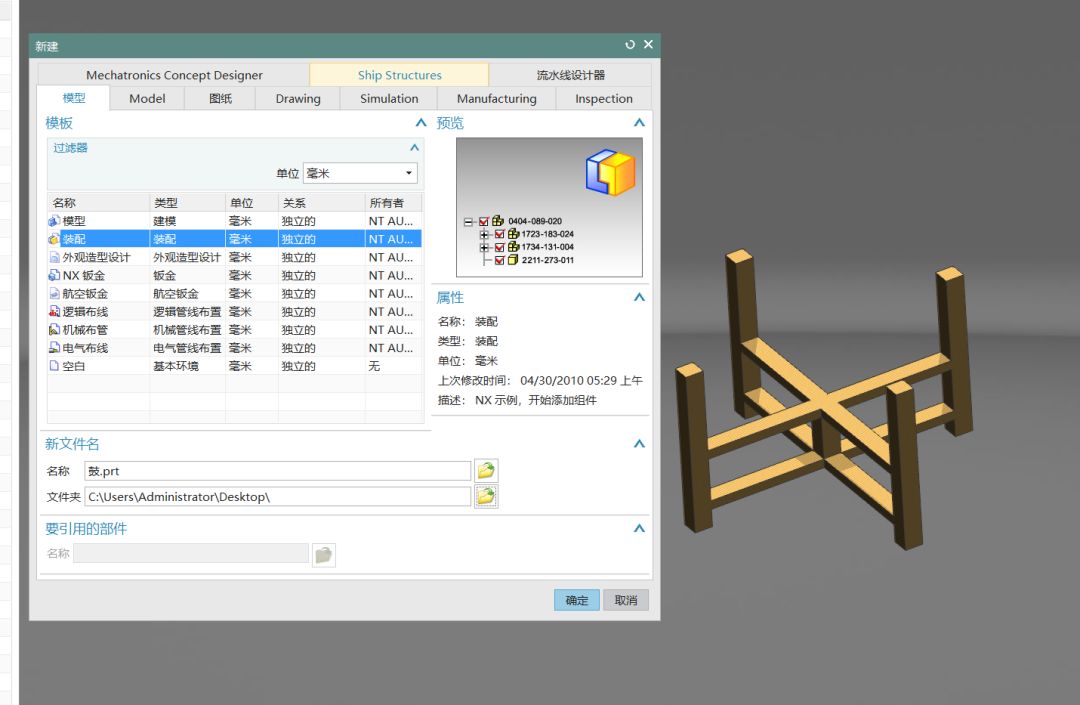

   新建一个装配文件

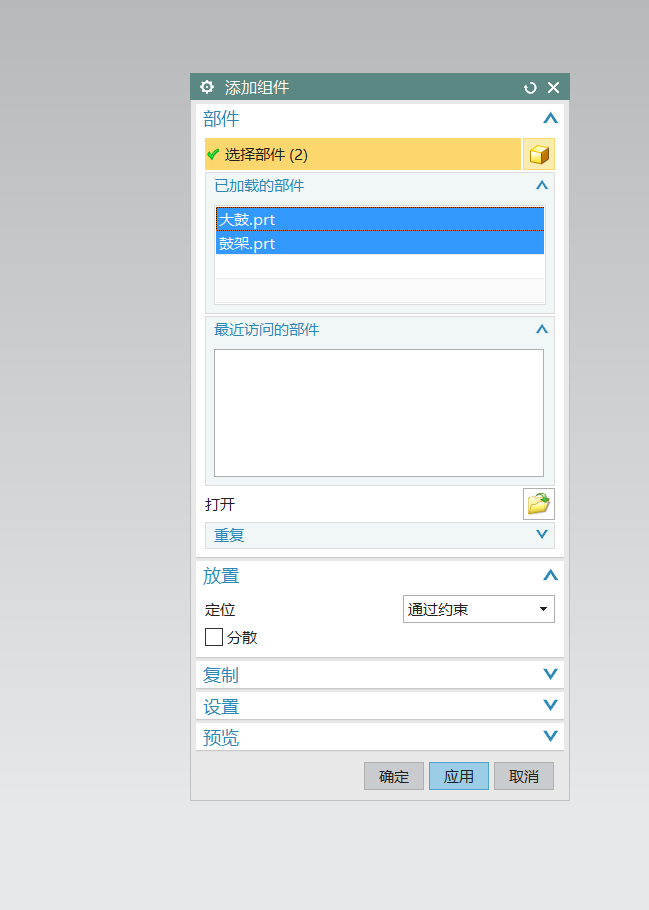

 添加组件

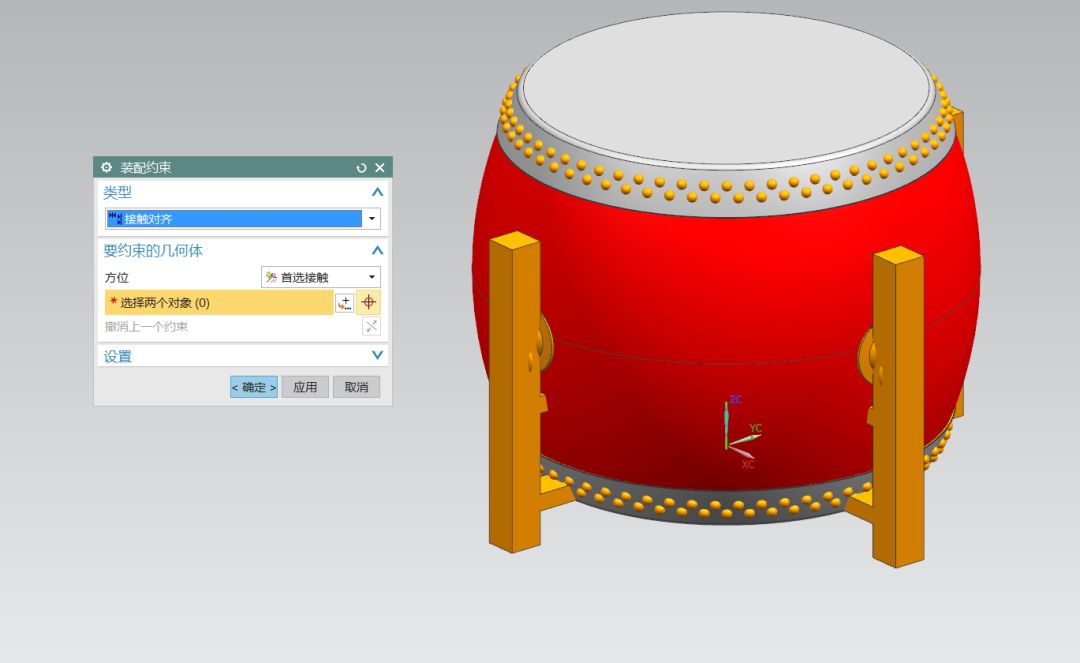

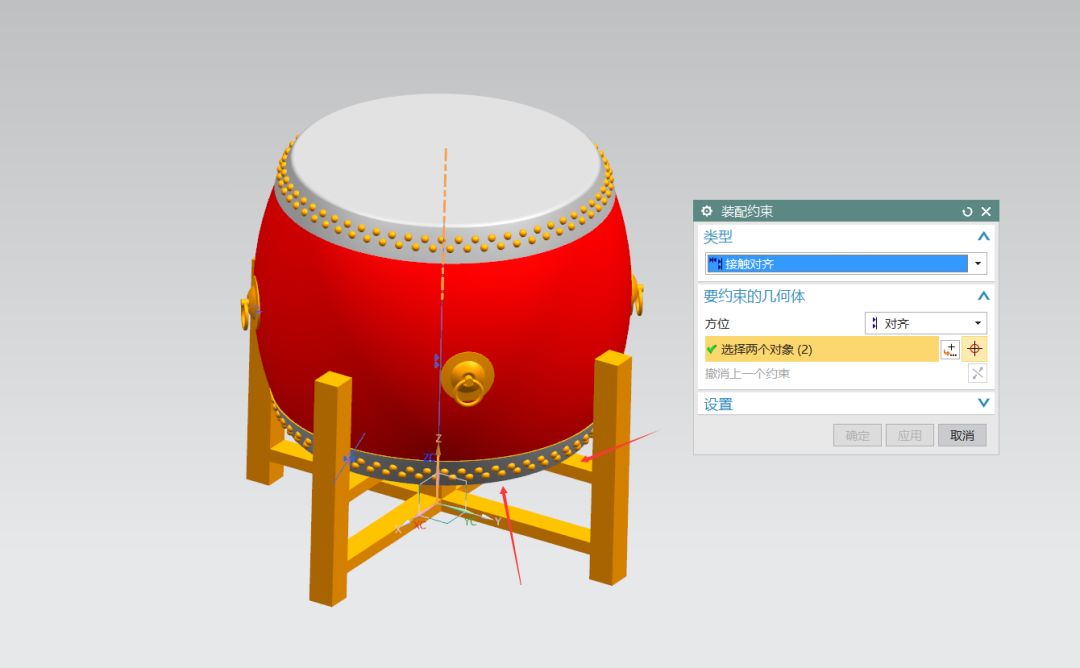

 进行约束对齐，鼓的底面和鼓架上面接触对齐

 再固定底座，将鼓中心与骨架中心对齐约束在一起

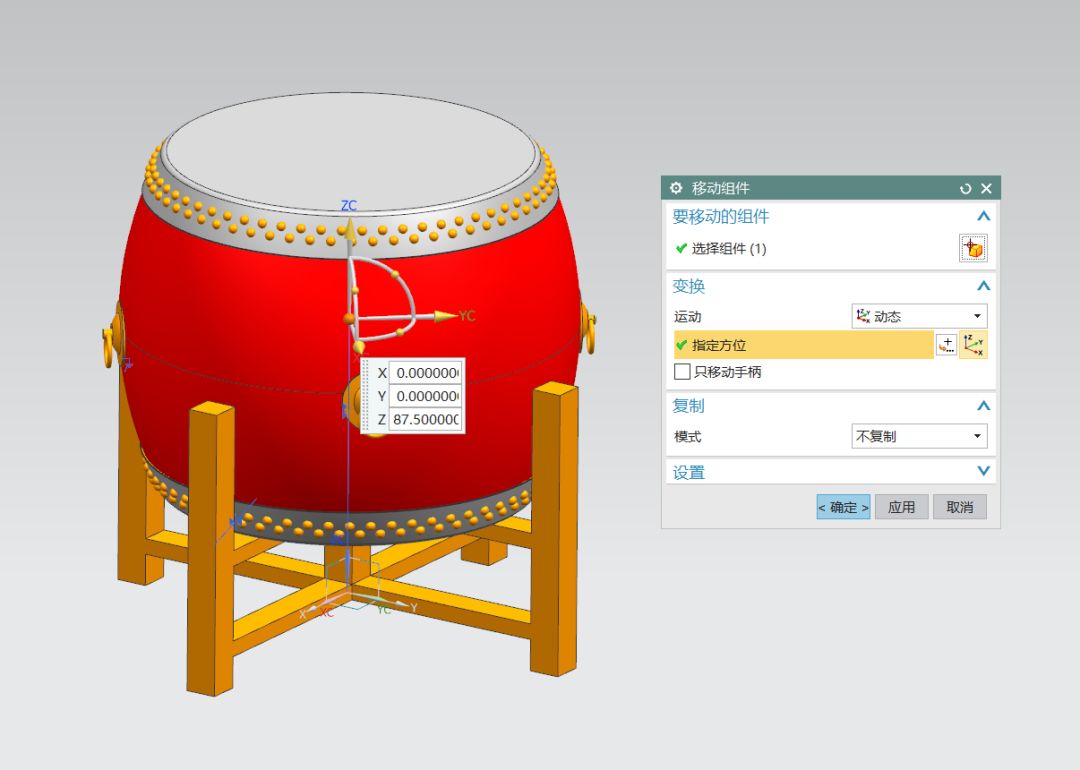

 最后需要用移动组件将鼓面旋转移动45度

 完成

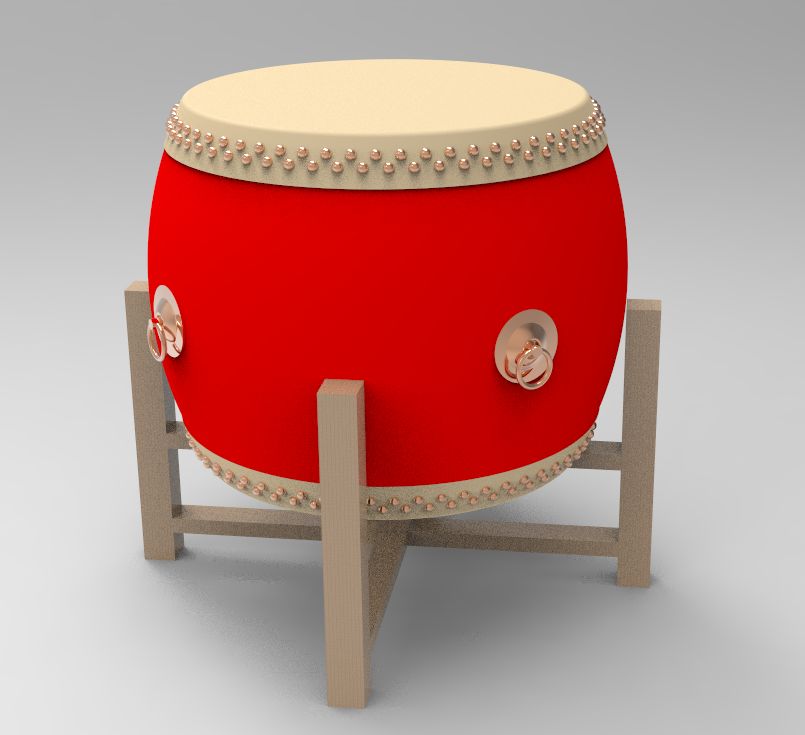

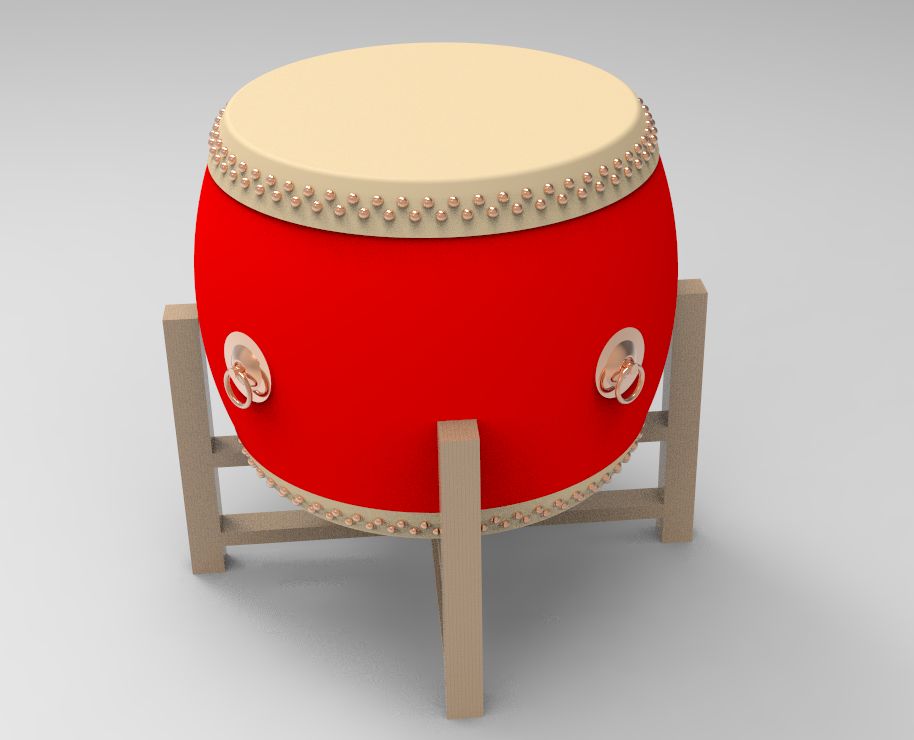

 用keyshot简单的渲染下
