Cero厚度分析与截面厚度检查的实用方法

我们在设计工作中,经常会遇到产品胶厚问题,太薄注塑不满,太厚产生缩水,如何直观的查看零件的厚度是否满足模具开模要求或者3D打印要求就显得尤为重要!

这篇教程给大家讲下Creo软件自带的“厚度”及“截面厚度检查”工具如何来对零件做厚度分析。

一、“厚度” 工具

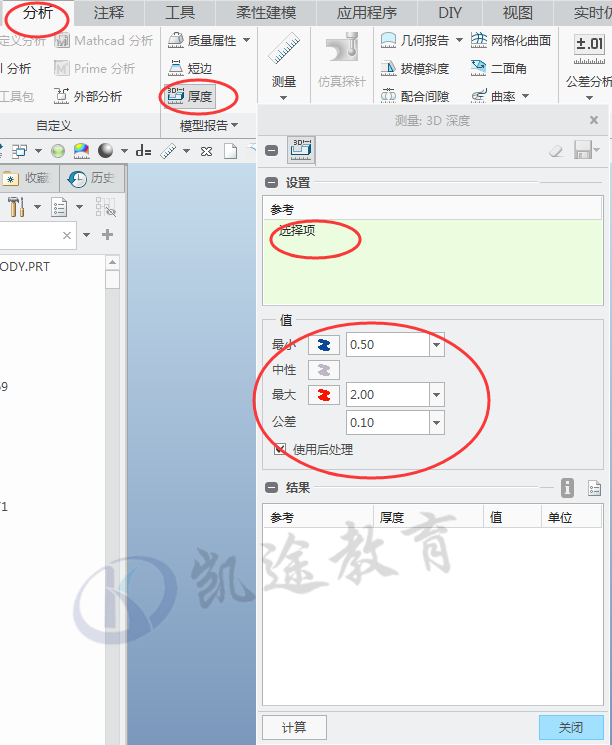

1.打开零件模型,命令栏切换到“分析”选择“厚度”:


2. 在“参考”项:选择需要分析的实体零件

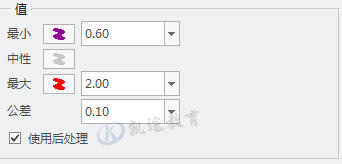

3. 在“值”项:根据自身产品胶厚设计原则设置零件胶厚范围值

“最小”、“中性”、“最大”数值设定后点击左下角“计算”

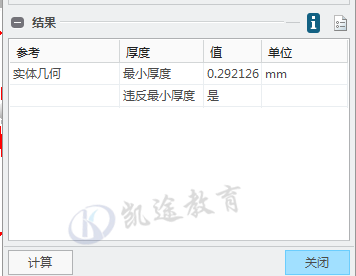

4. 软件会根据零件复杂程度执行分析运算,并将结果显示如下:

   其结果需要根据实际情况分析,对应去零件上查看分析结果。



Ps:如何根据提示分析零件厚度

软件计算完成后我们观察零件上实体不同位置会显示不同颜色,通过颜色区分观察零件厚度差异,需要值得注意,我们在根据颜色观察分析厚度时,观察的是同一方向相对的两个外观面!同时要结合零件自身特点。

上述是通过厚度检查使零件不同厚度显示不同颜色而提示我们问题所在点。以及找出最小厚度

二、“截面厚度”检测工具:


其原理是通过切面显示异常胶厚位置

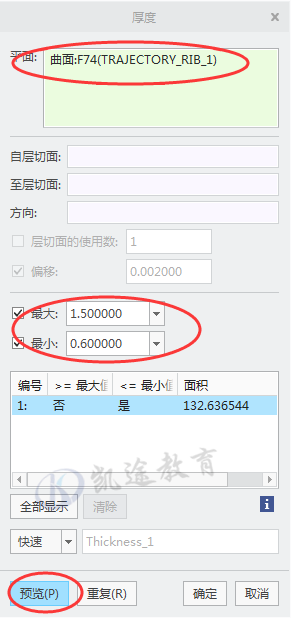

1.我们可以选择设定某一平面用来作为厚度分析的切面,设置胶厚最大,最小厚度值,点击预览查看计算结果,而在零件上会显示切面厚度异常位置。

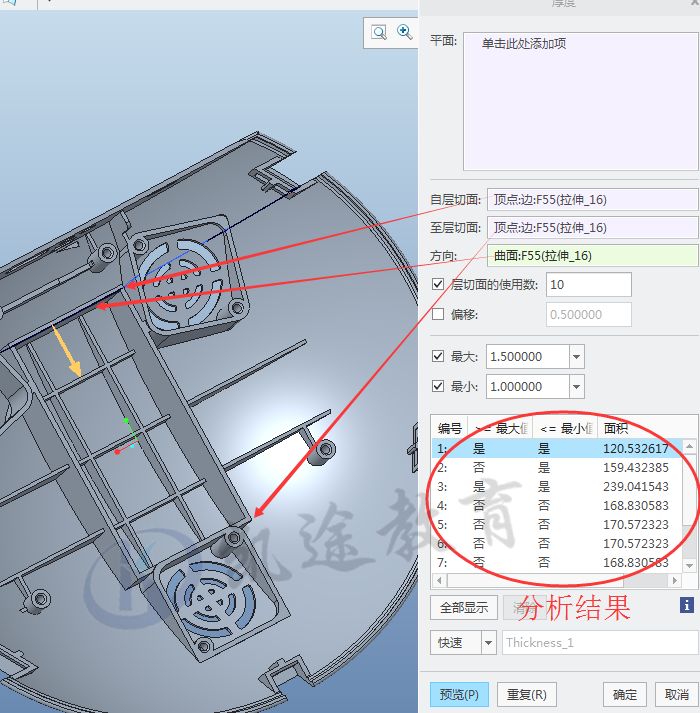

2.除了设置单一切面分析厚度外,我们还可以设置零件两个切面范围内的若干个剖面厚度计算:


自层切面:选择切面起点位置

至层切面:选择切面终点位置

方向:选择平行于切面方向的平面为参照方向

层切面的使用数:设定切面起点位置至终点位置之间切面的数量

最大:切面最大胶厚

最小:切面最小胶厚

设置完成后,点击预览,生成结果,逐个点击分析结果查看胶厚情况。

Ps:层切面10 代表会在起点和终点上均匀分布10个检测面。偏移 则是在给定偏移距离上做检测面。若勾选“偏移”选项,则软件自动取消设定“至层切面” “是”和“否”提示了层切面厚度是否符合最大最小的要求

上述方法用于检查零件胶厚异常点。非常实用!快收藏转发吧
