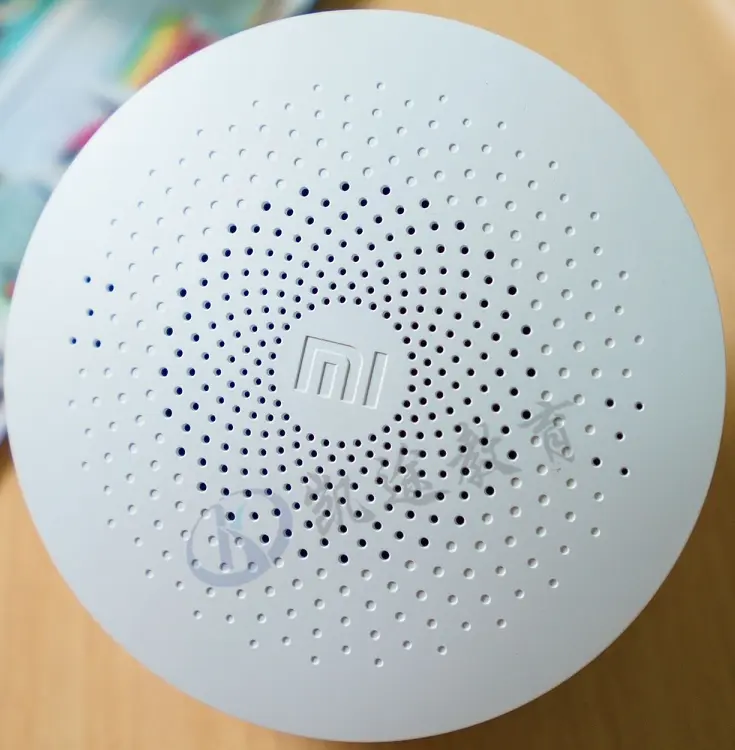

下图是小米第二代智能网关。大家能看出来这些孔是如何用creo阵列吗？
首先，按图分析这些孔是按规则角度旋转互相交错，由内到外是逐渐增大又逐渐变小。
1. 在实体上拉伸第一个孔，直径为1.5 角度任意。

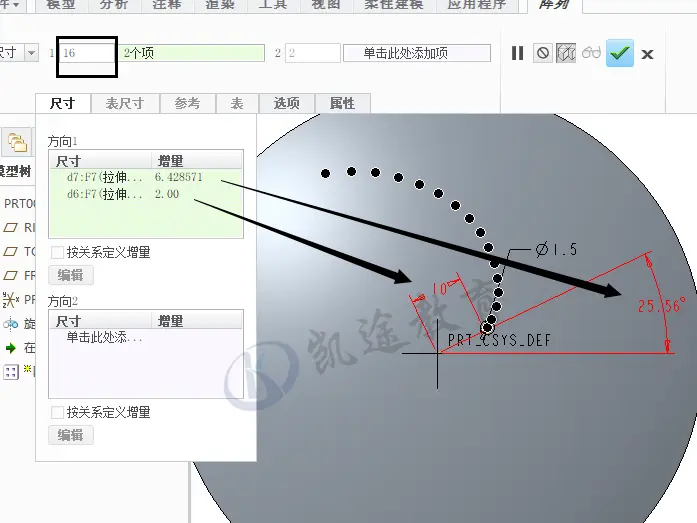

2. 阵列拉伸，角度增量为6.428571 （这个数值是由一圈360度均分28组再除一个错位角度，相信大家仔细算一下应该不难理解 360/28/2） 径向增量为2
得到第一组阵列

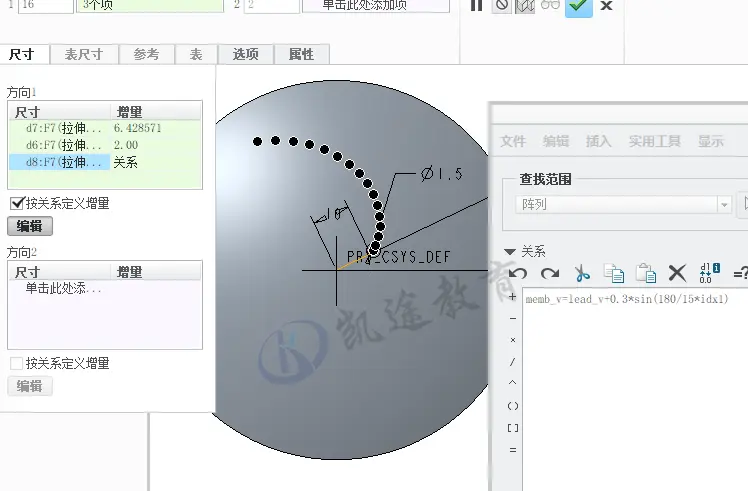

3. 再重新编辑定义增加孔变量尺寸。用一个正弦函数控制半个周期变量由1.5增加到1.8再减小到1.5

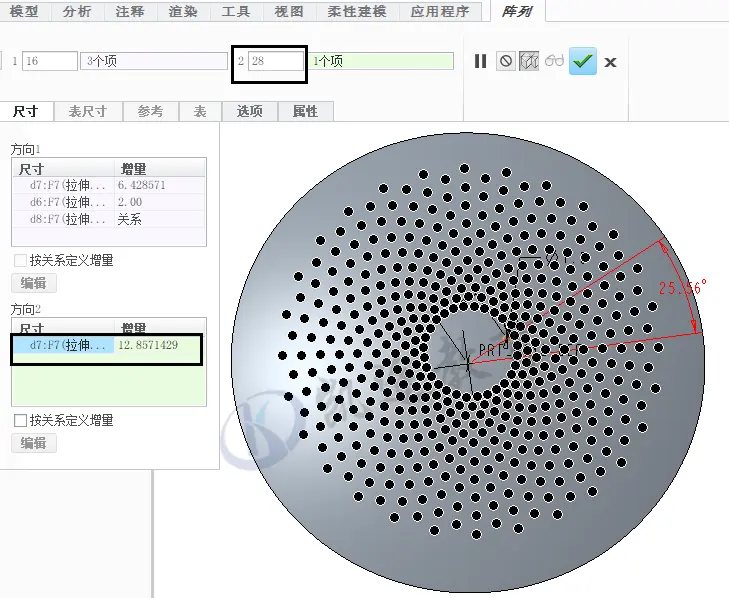

4. 最后在阵列里的第二方向增加角度尺寸（一个阵列搞定看似复杂的图形）
1

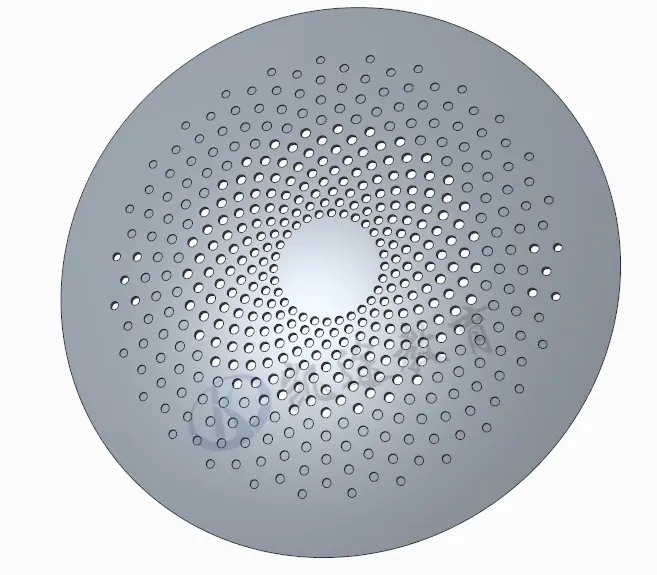

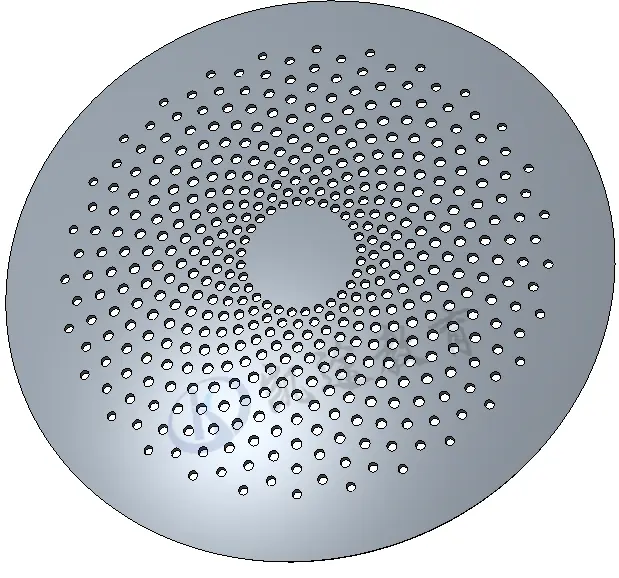

5、稍作简单处理，复制整个曲面，偏移上表面，去掉不需要的部分，实体化，得到最终要的图形
