Proe/Creo孔特征:径向孔的应用

径向孔是通过选取一个放置参照和两个偏移参照来来创建的。

当放置参照为圆柱曲面时:一个偏移参照用于确定偏距,一个偏移参照用于确定角度。

当放置参照为平曲面时:一个用作基准轴,一个曲面或基准平面用于确定角度。以下图为例。



(1)

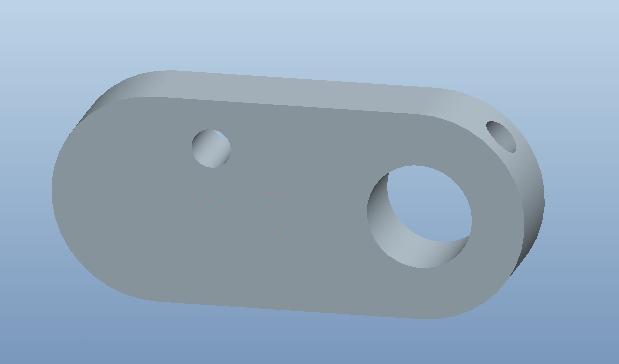

打开配套文件HOLES_RADIAL_DIAMETER.PRT。

(2)

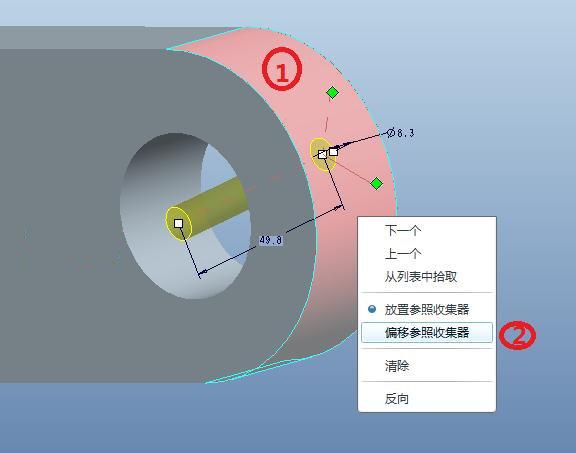

从特征工具栏中启动“孔工具”,选择如图所示圆柱表面作为放置参照①,右键单击,选取“偏移参照收集器”②。



(3)

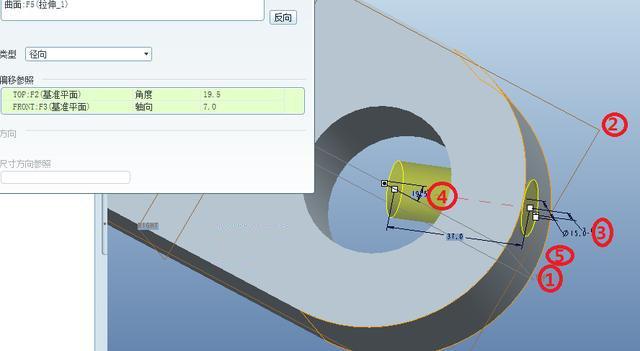

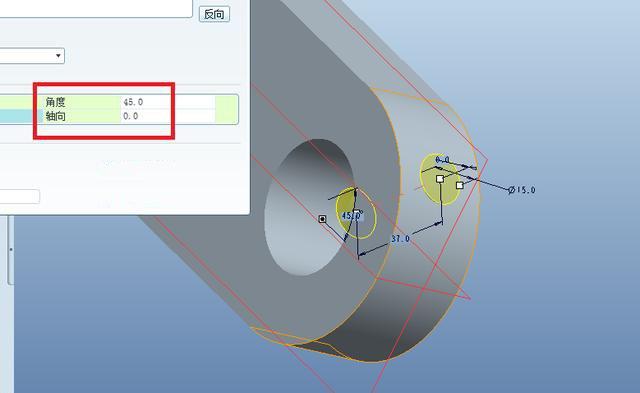

按住CTRL键选取TOP基准平面①和FRONT基准平面②,在尺寸③处双击,将距离FRONT基准平面的偏移值改为0,在角度尺寸④处双击,将距离TOP基准平面的角度偏移值改为45,在尺寸⑤处双击,将孔直径数值改为15。




(4) 在孔特征操控板将孔深度改为“到下一个”,也可以按住shift键拖动孔深度控制滑块到圆柱内表面。

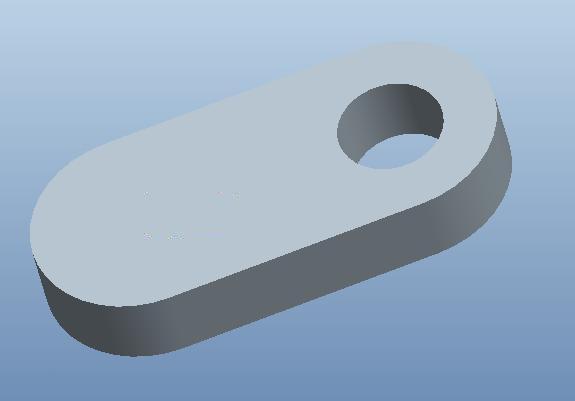

(5) 单击“完成特征”,最终效果如下:



在上述操作中,选择的放置参照为圆柱曲面,该参照用来确定孔“钻入”模型的起始点,此时孔放置类型只能为“径向”,偏移参照选择的是两个基准平面,一个用来确定孔中心线和偏移参照之间的角度,一个用来确定孔中心线和偏移参照之间的距离。

(6)

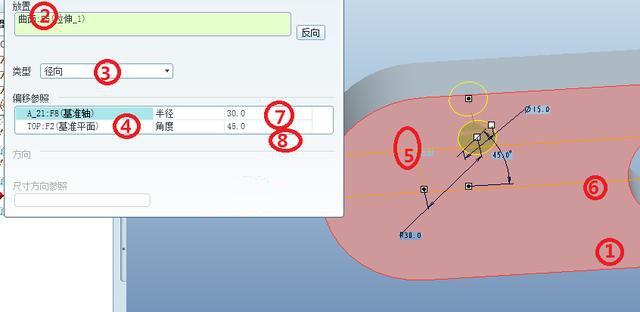

从特征工具栏中启动“孔工具”,选择如图所示前部表面作为放置参照①,在空特征操控板中单击“放置”按钮

②,将孔类型改为“径向”③,左键单击④处,激活偏移参照收集器,按住ctrl键选择基准轴A_21⑤和TOP基准平面⑥作为偏移参照,将距离TOP基准平面的角度数值改为45度⑦,距离基准轴A_21的半径数值改为30⑧,孔直径设置为15,孔深度选项改为“穿透”。



上述步骤中选择的放置参照为平面,此时可供选择的放置类型有线性、径向和直径三种,所以需要手动去设置孔的放置类型为径向,许多初学者往往忘记去选择孔的放置类型。

当径向孔的放置参照选择为平面时,偏移参照为基准轴和平面,该处基准轴A_21用来确定孔中心线到改轴之间的距离,可设想为孔均布的圆半径。另外一个偏移参照TOP基准平面用来确定孔中线线和该参照之间的夹角。

(7)

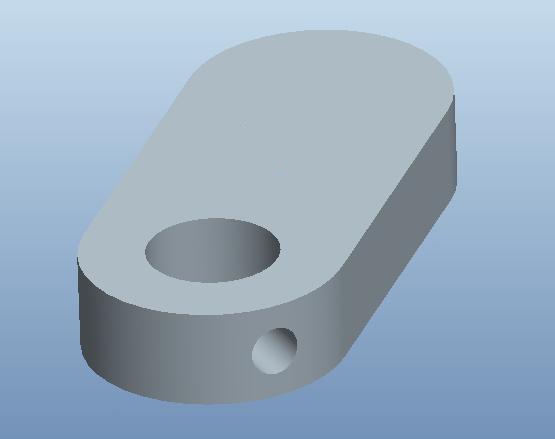

单击“完成特征”,最终效果如下:



径向孔的一个重要用途即用来创建在某一圆周上均匀分布的孔。
