Creo 9.0特征成组管理的艺术

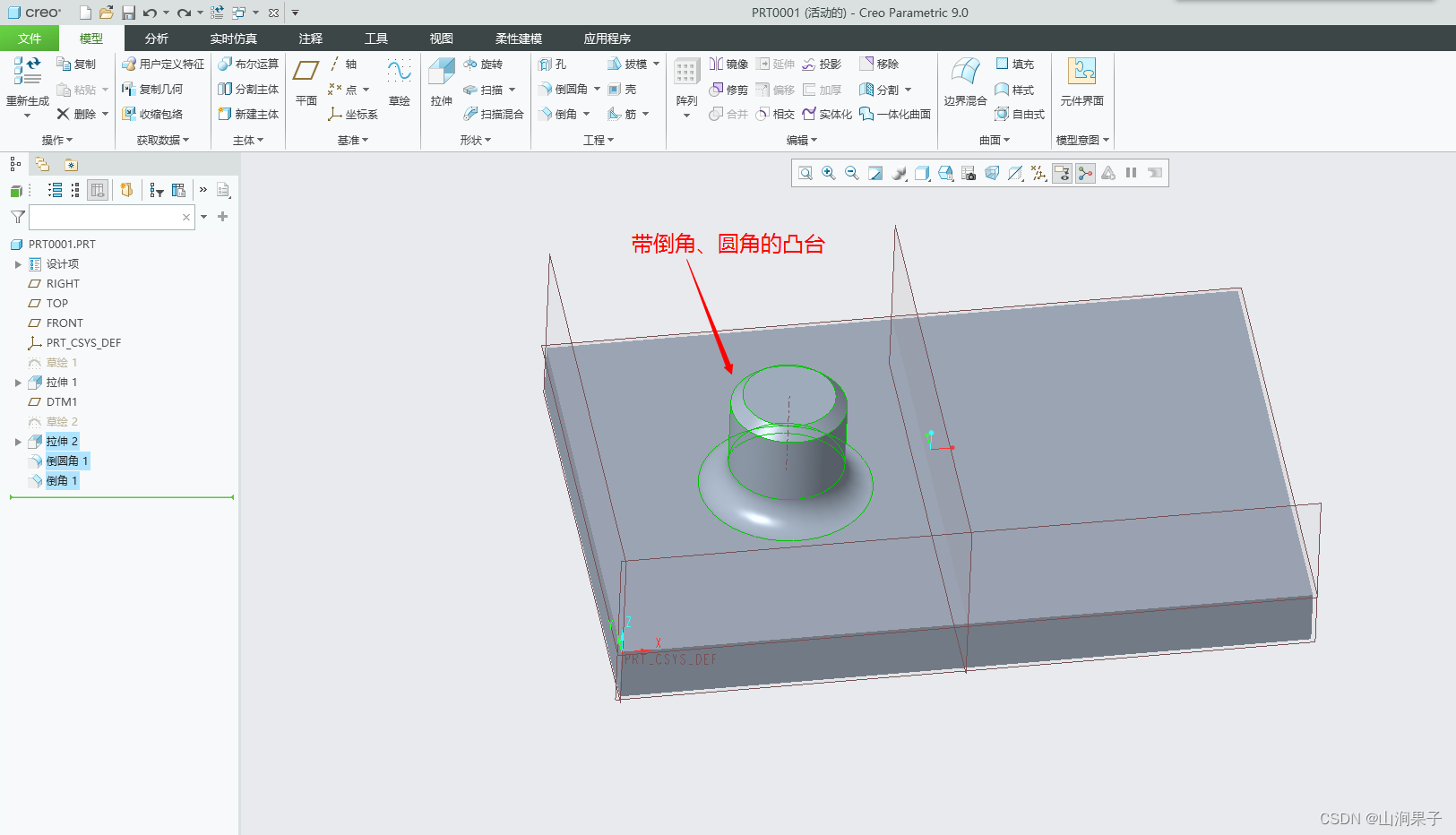

下图所示的模型中的凸台由三个特征组成:实体拉伸特征、孔特征和倒角特征,如果要对这个带孔和倒角的凸台进行阵列,必须将它们归成一组,这就是Creo9.0中特征成组(Group)的概念(注意:欲成为一组的多个特征在模型树中必须是连续

   的)。
在这里插入图片描述

下面以此为例说明创建“组”的一般步骤。

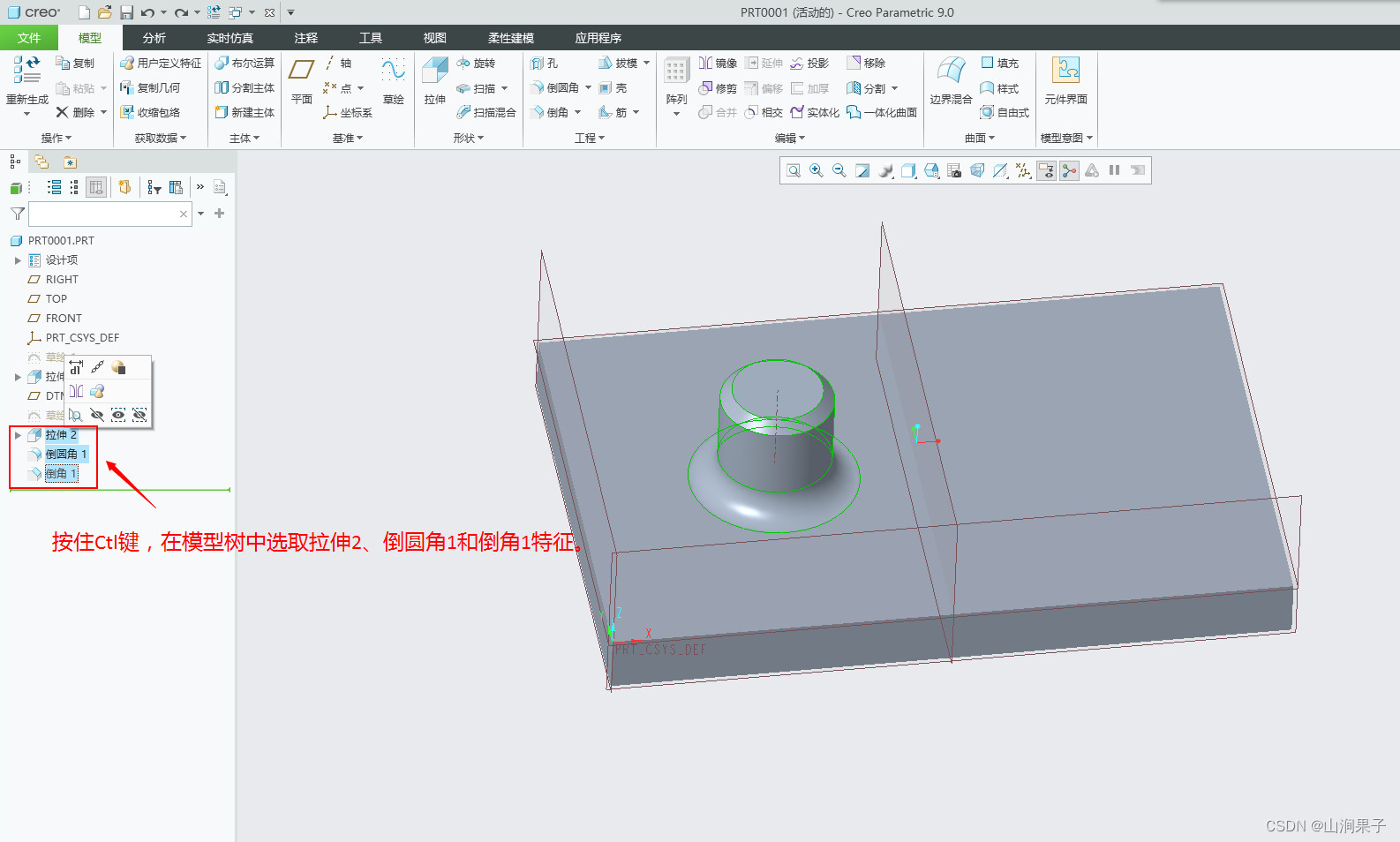

1.按住Ctl键,在模型树中选取拉伸2、倒圆角1和倒角1特征。
在这里插入图片描述

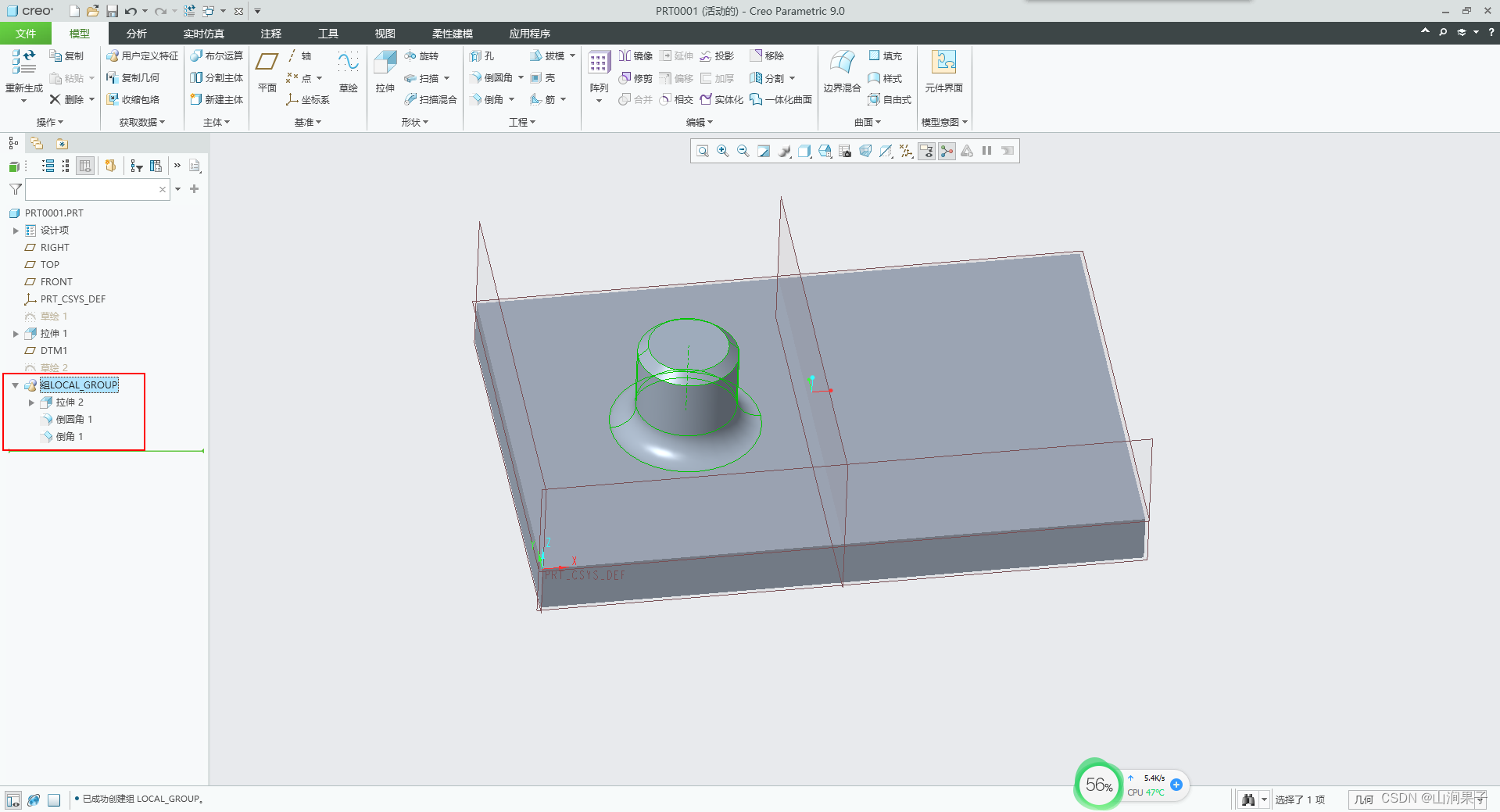

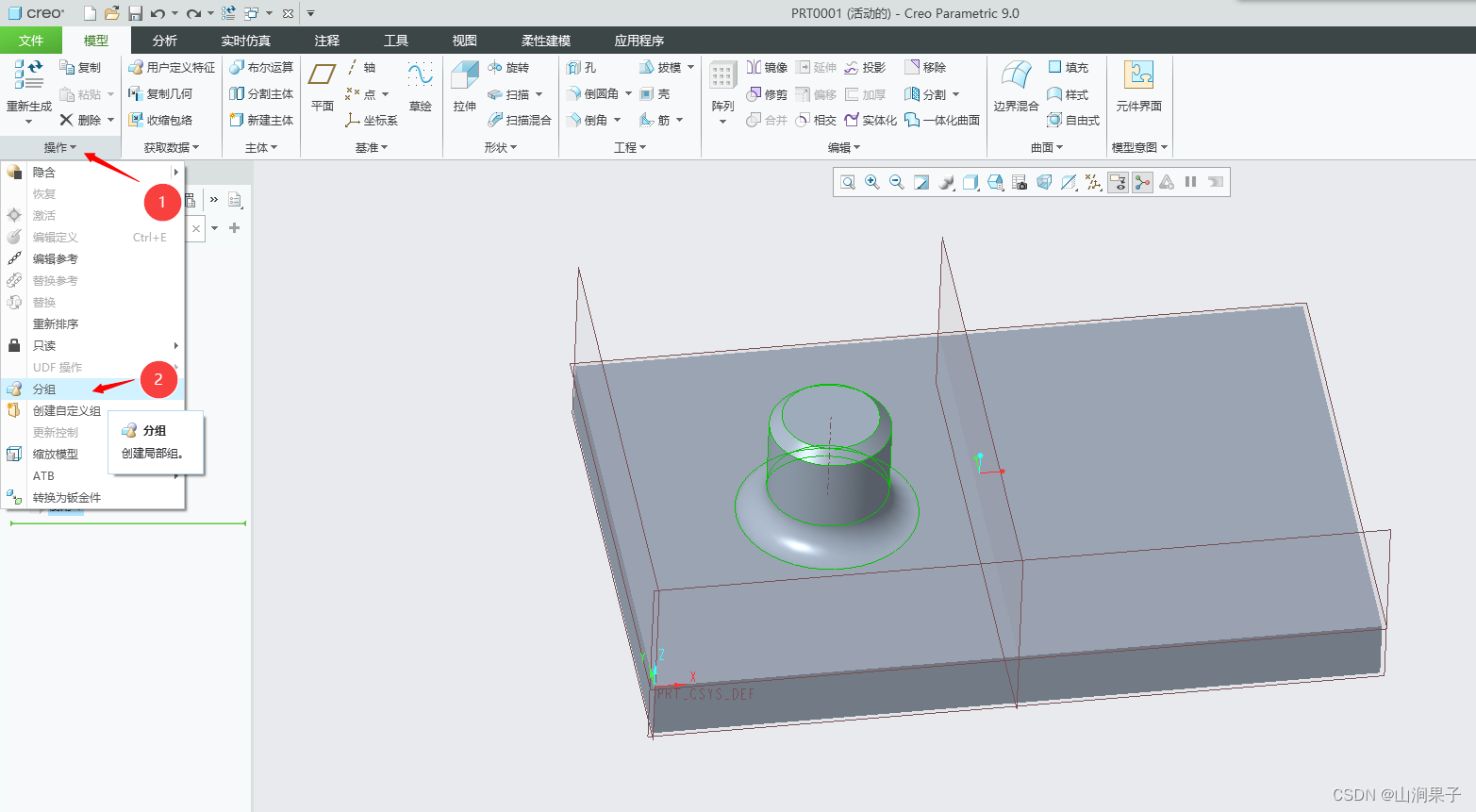

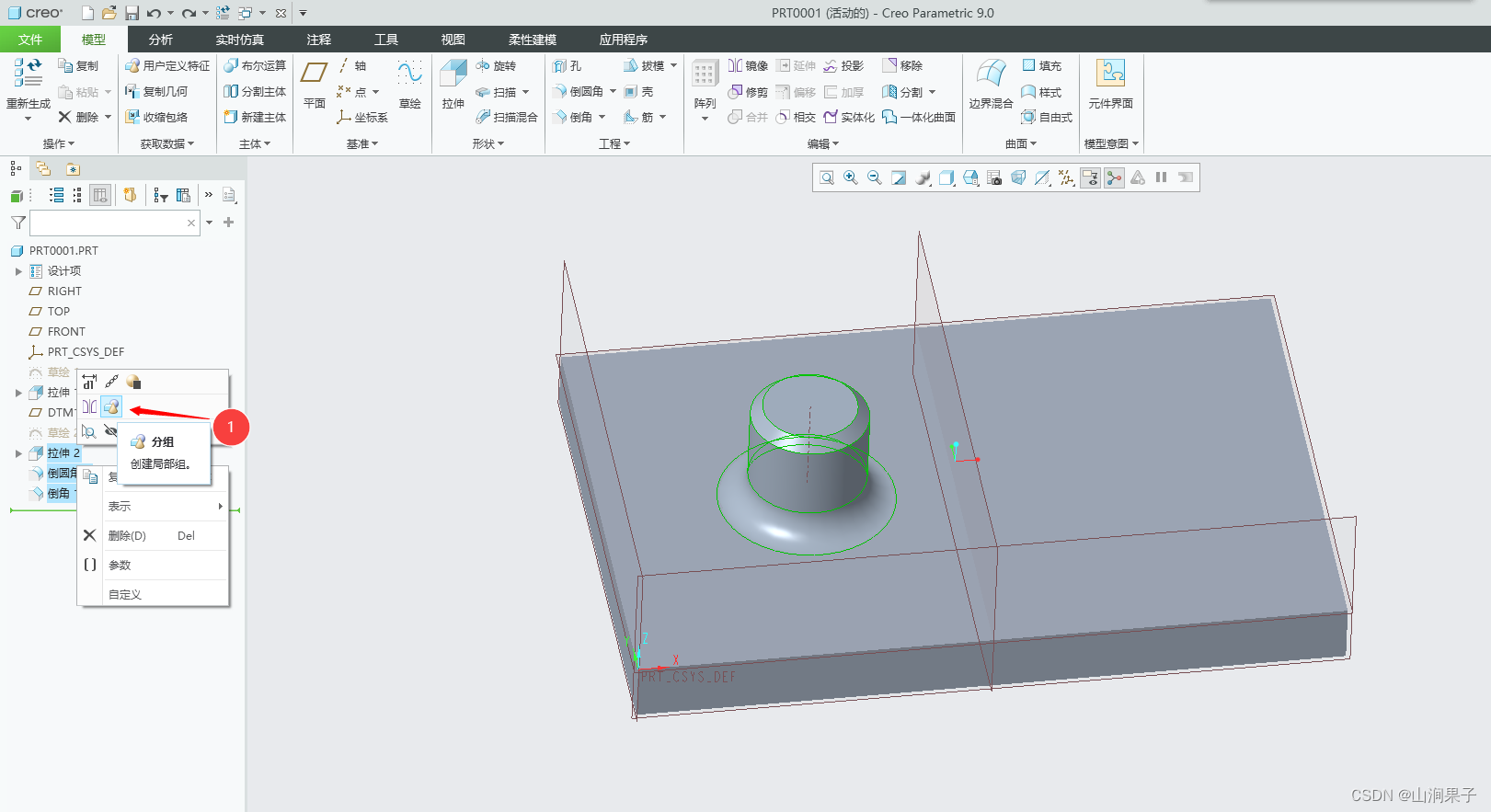

   2.单击二模型功能选项卡中的操作按钮,在系统弹出的下拉菜单中选择分组且命令,此时拉伸2、倒圆角1和倒角1的特征合并为组CALGRDUP,至此完成组的创建。
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

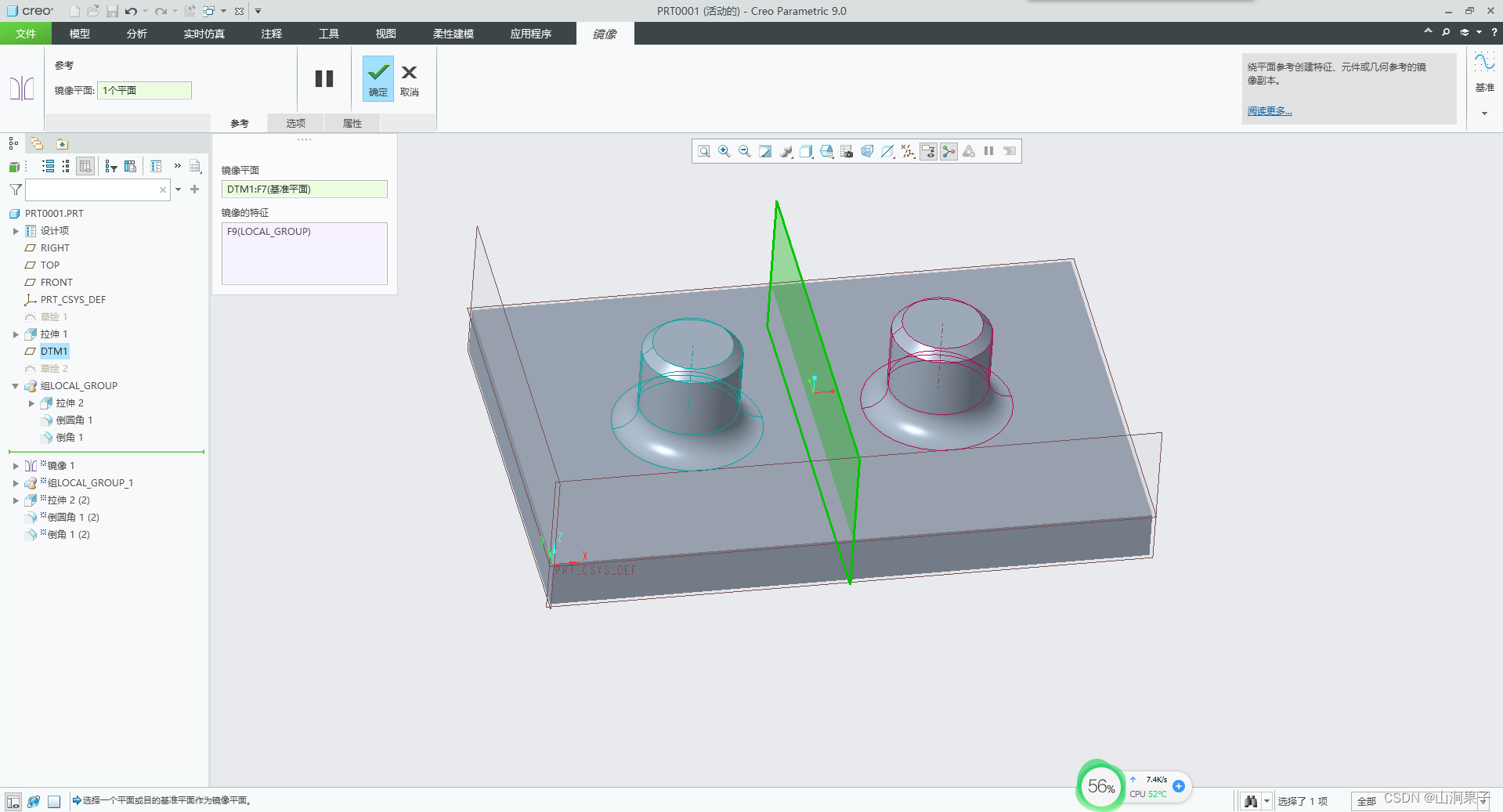

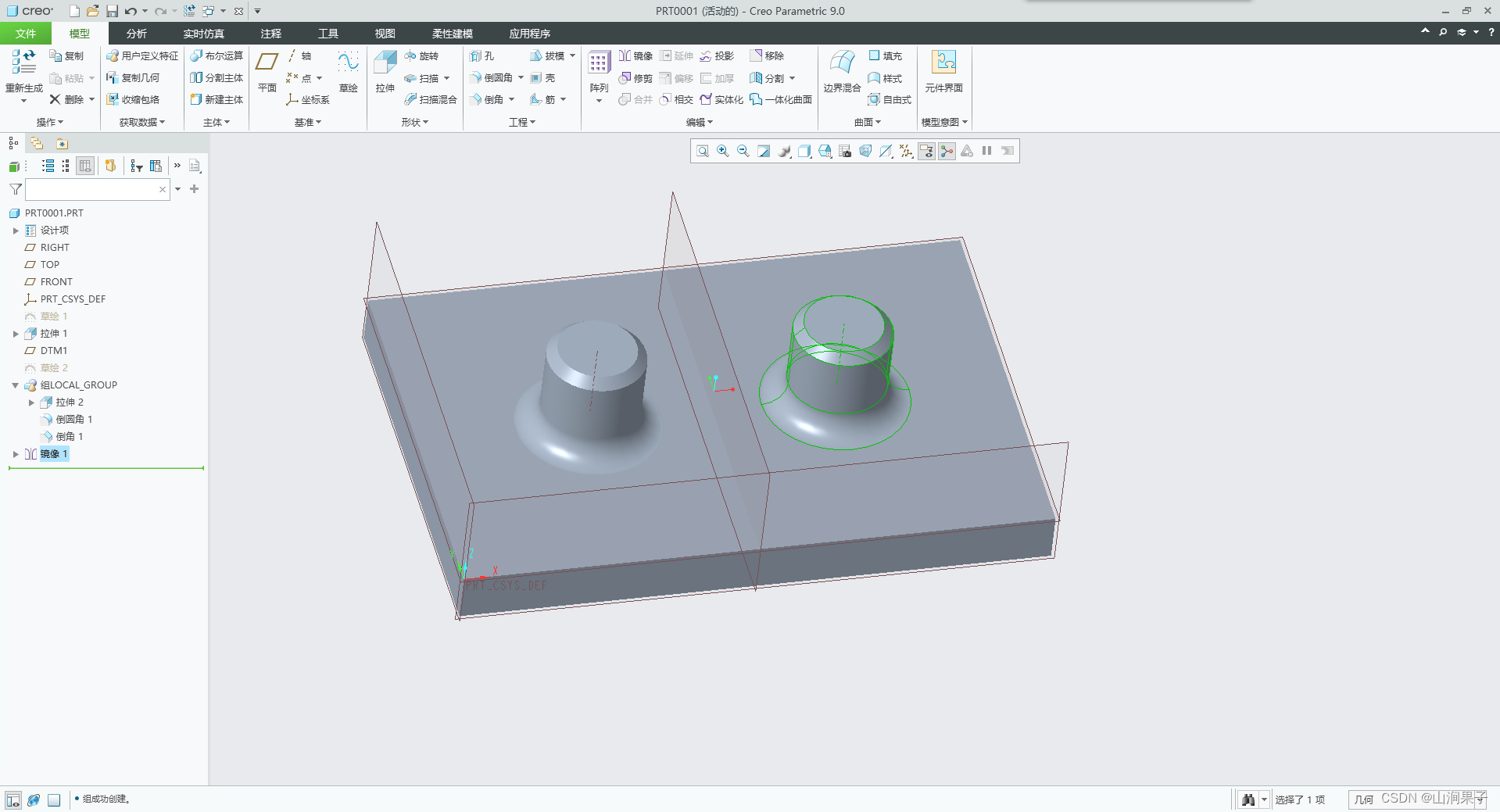

   3.镜像特征

在这里插入图片描述
在这里插入图片描述
