Creo 9.0基准特征之基准平面的构建

Creo 9.0 软件中的基准包括基准平面、基准轴、基准曲线、基准点和坐标系。这些基准在创建零件的一般特征、曲面、零件的剖切面以及装配中都十分有用。

基准平面

基准平面也称基准面。在创建一般特征时，如果模型上没有合适的平面，用户可以将基准平面作为特征截面的草绘平面及其参考平面；也可以根据一个基准平面进行标注，就好像它是一条边。基准平面的大小都可以调整，使其看起来适合零件、特征、曲面、边、轴或半径。

基准平面有两侧：橘黄色侧和灰色侧。法向方向箭头指向橘黄色侧。基准平面在屏幕中显示为橘黄色还是灰色取决于模型的方向。当装配元件、定向视图和选择草绘参考时，应注意基准平面的颜色。

要选择一个基准平面，可以选择其名称，也可以选择它的一条边界。

创建基准平面可使用如下一些约束

（1）通过轴/边线/基准曲线：要创建的基准平面通过一个基准轴，或模型上的某条边线，或基准曲线。

（2）垂直轴/边线/基准曲线：要创建的基准平面垂直于一个基准轴，或模型上的某条边线，或基准曲线。

（3）垂直平面：要创建的基准平面垂直于另一个平面。

（4）平行平面：要创建的基准平面平行于另一个平面。

（5）与圆柱面相切：要创建的基准平面相切于一个圆柱面。

（6）通过基准点/顶点：要创建的基准平面通过一个基准点，或模型上的某顶点。

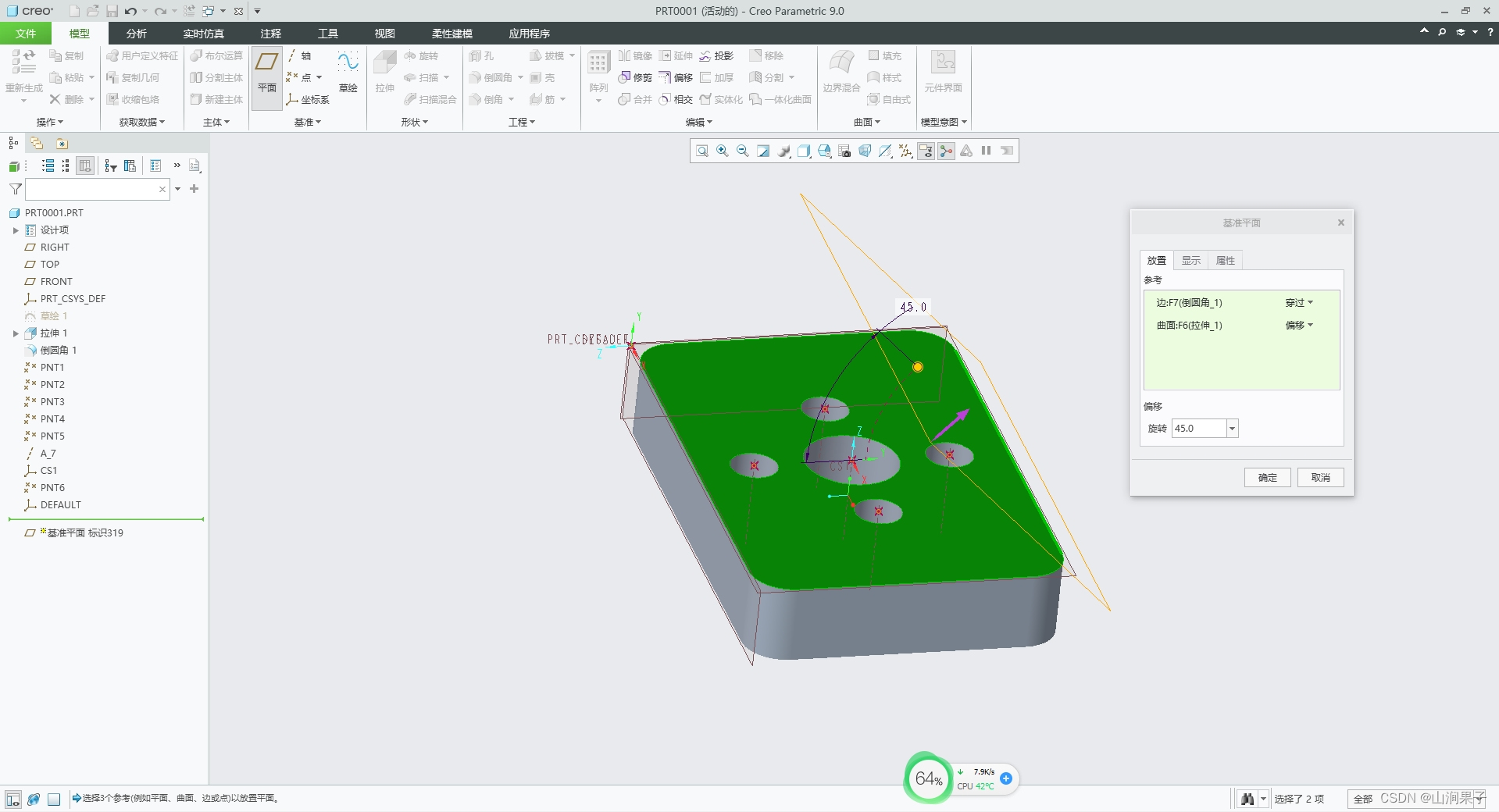

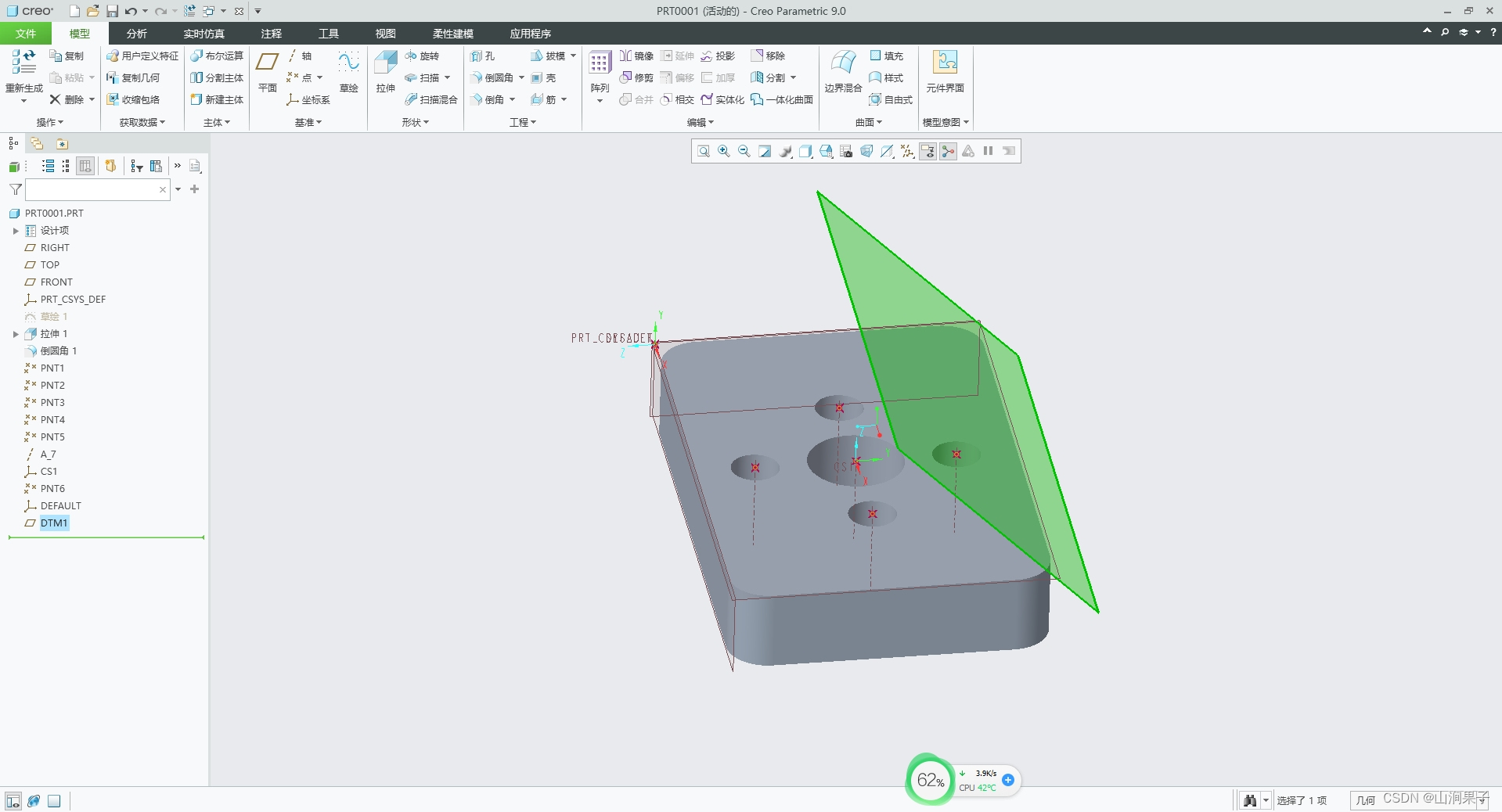

（7）角度平面：要创建的基准平面与另一个平面成一定角度。

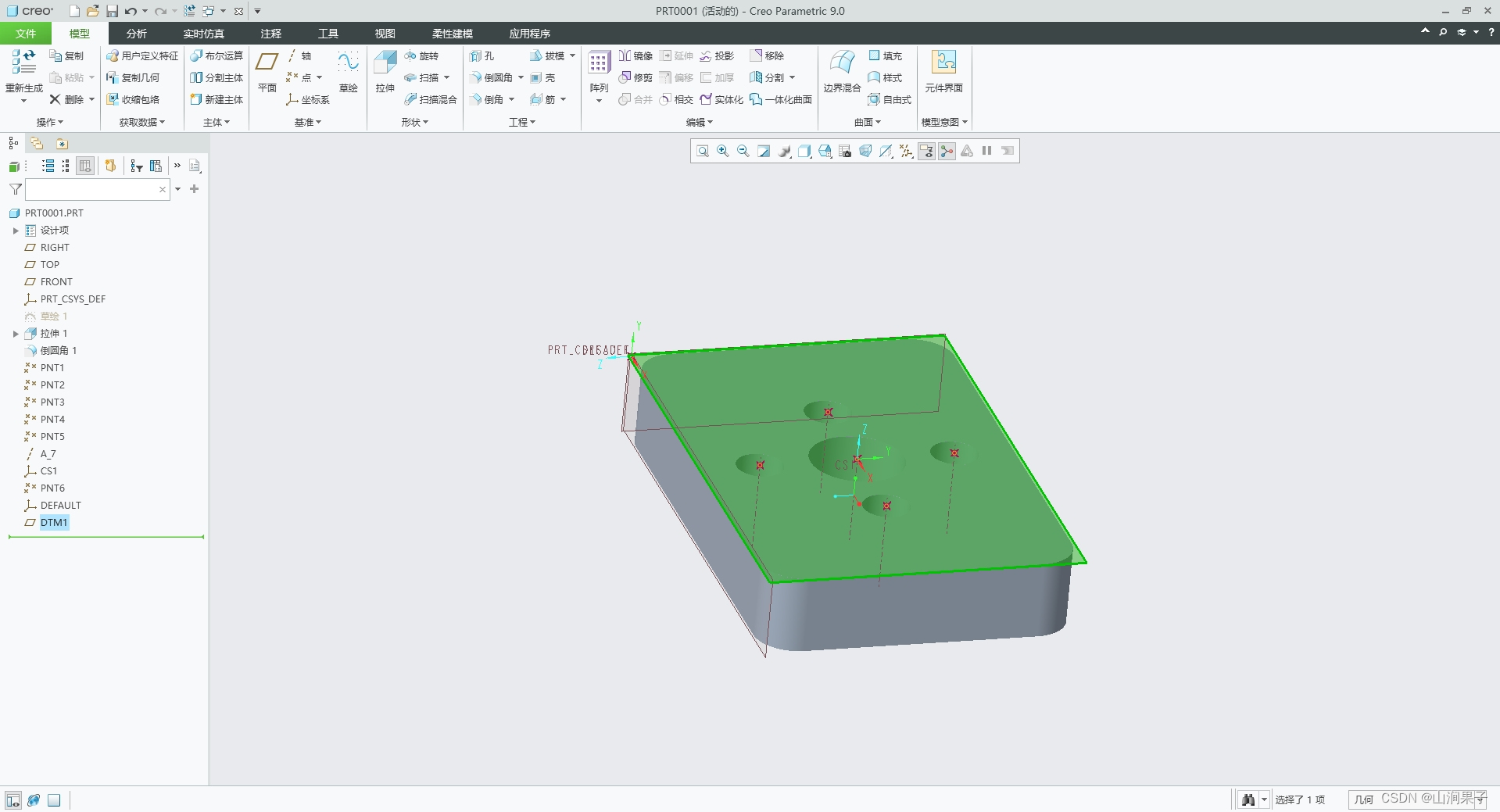

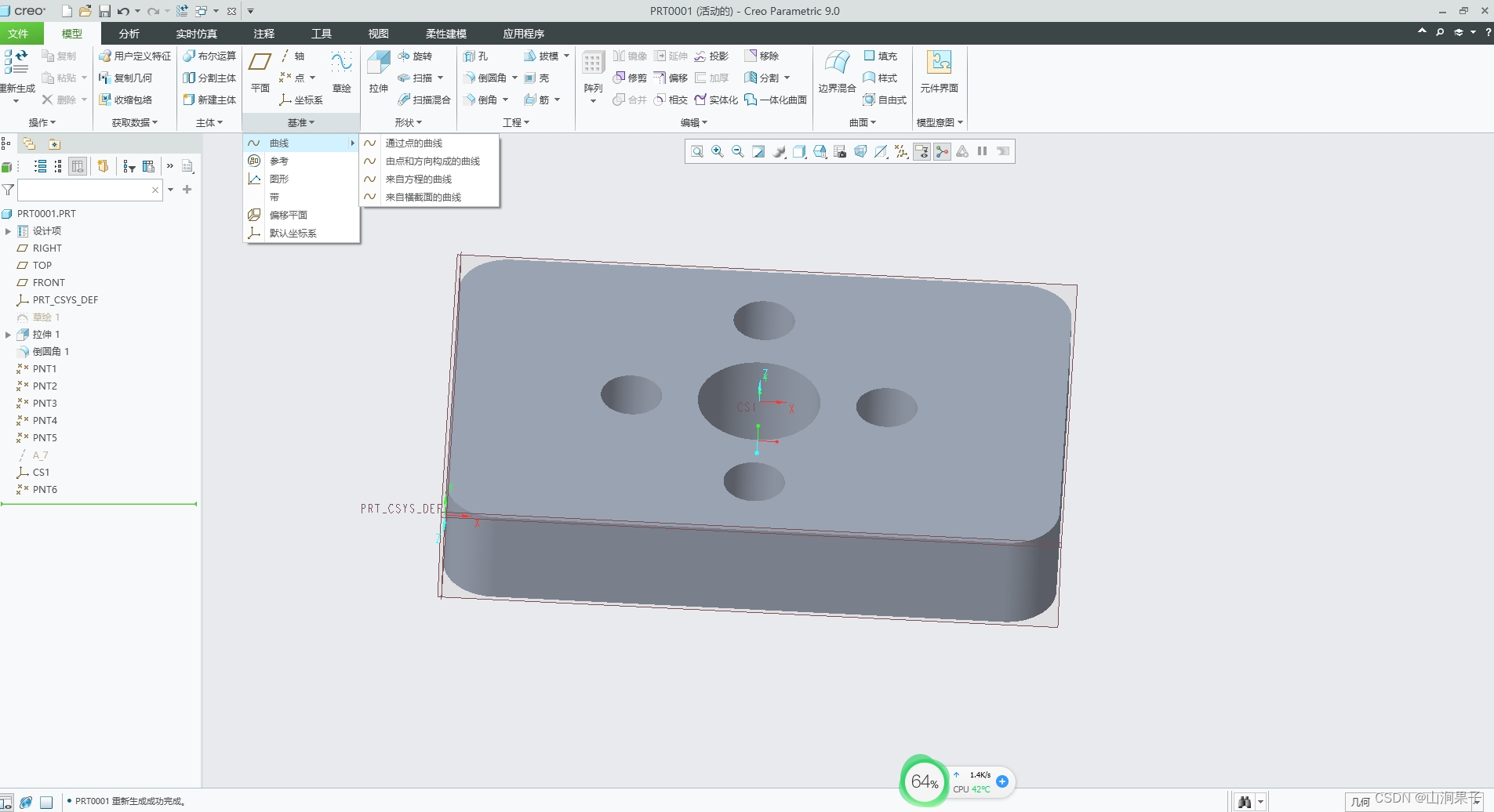

1.创建基准平面的一般过程

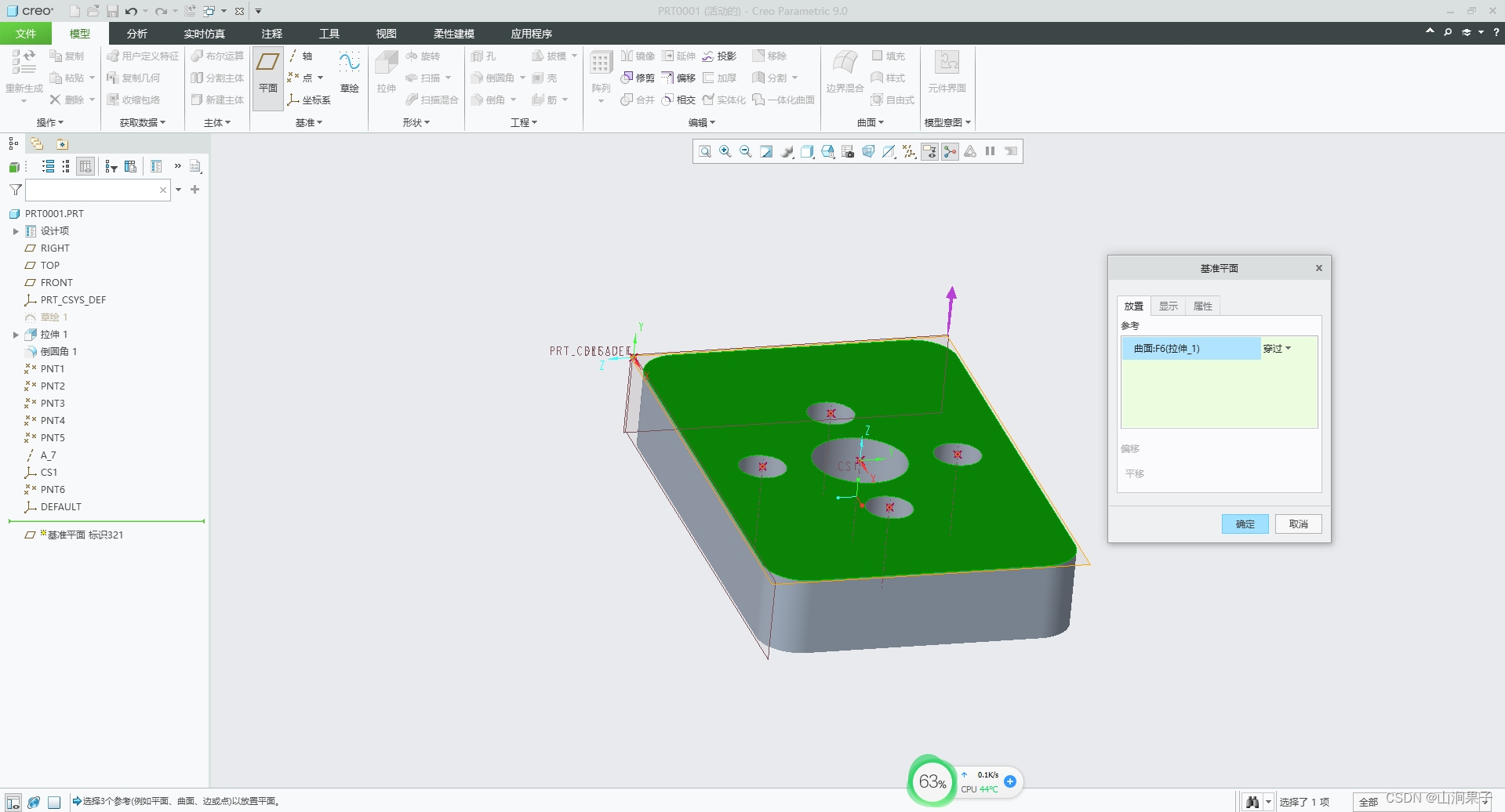

2.创建基准平面的其他约束方法：通过平面

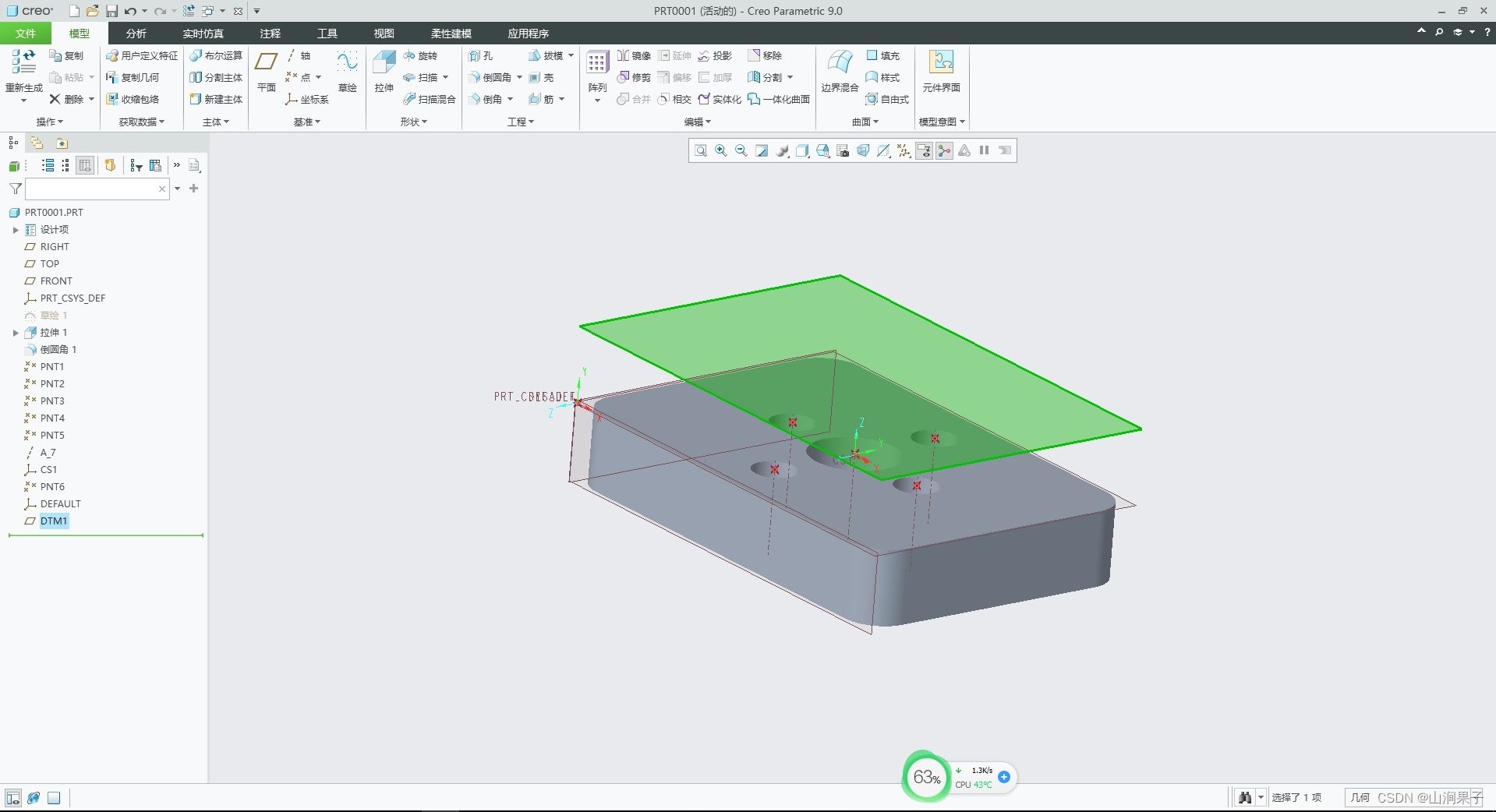

要创建的基准平面通过另一个平面，即与这个平面完全一致，该约束方法能单独确定一个平面。

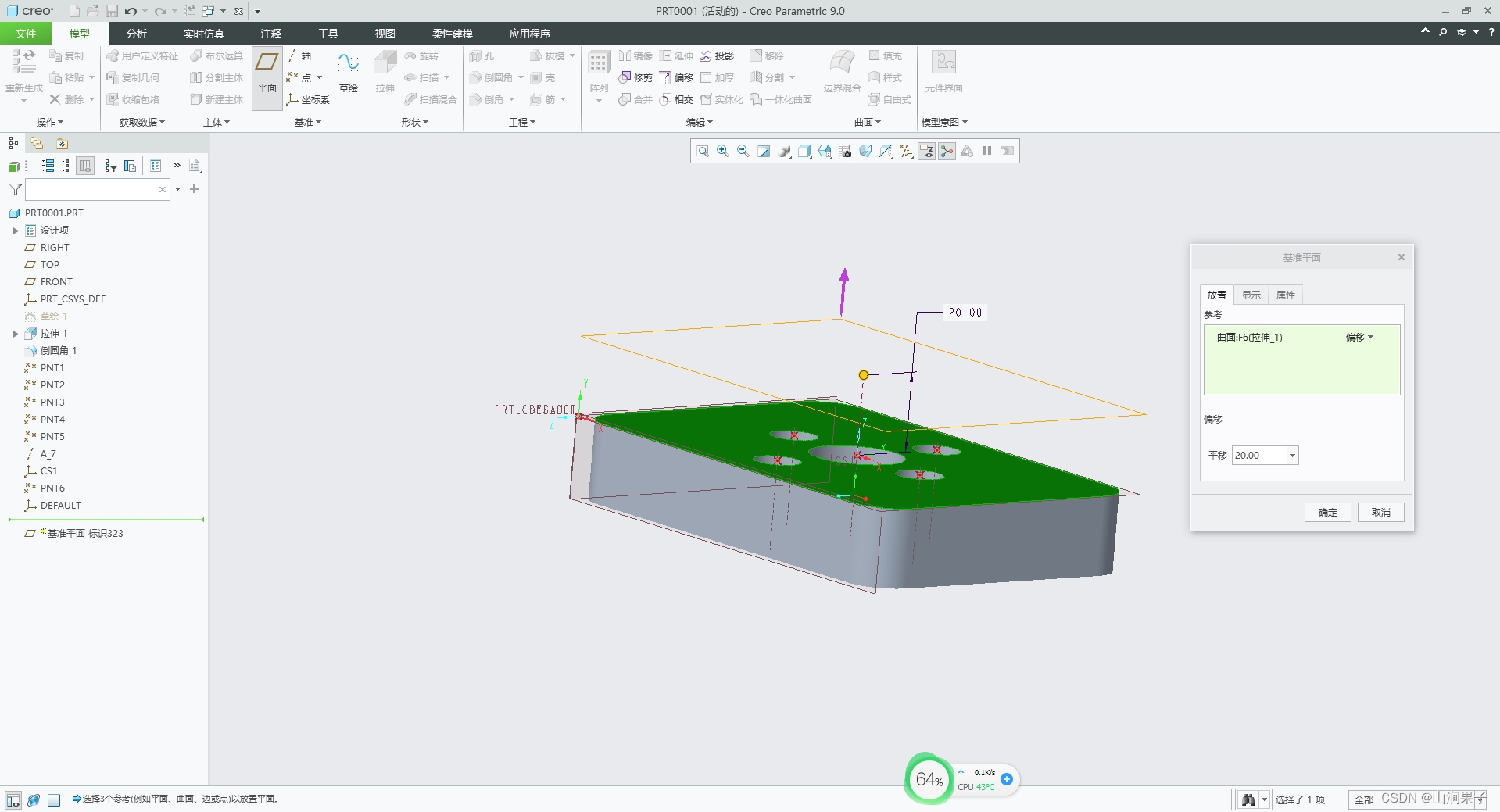

3.创建基准平面的其他约束方法：偏距平面

要创建的基准平面平行于另一个平面，并且与该平面有一个偏移距离。该约束方法能单独确定一个平面。

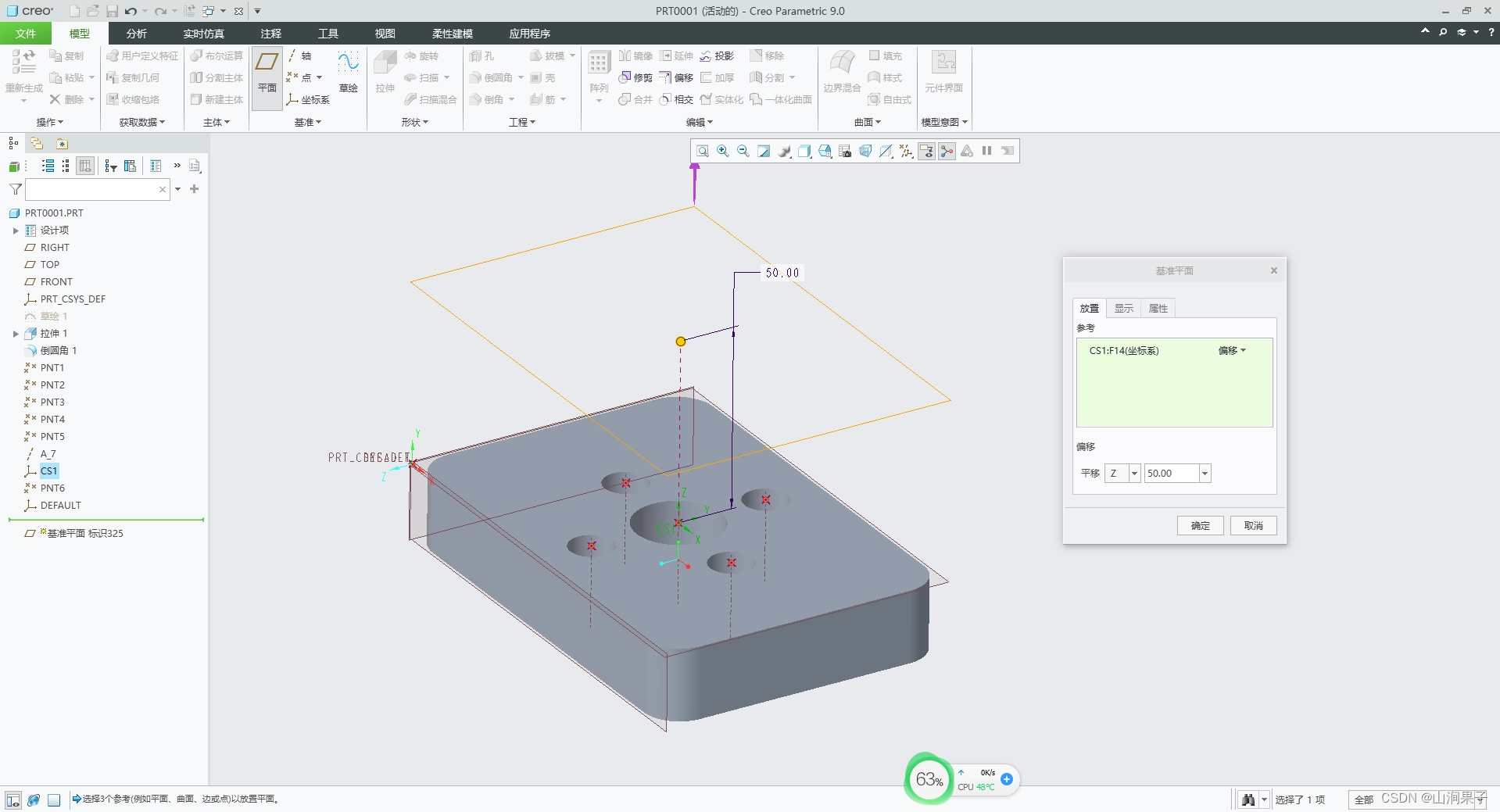

4.创建基准平面的其他约束方法：偏距坐标系

用此约束方法可以创建一个基准平面，使其垂直于一个坐标轴并偏离坐标原点。当使用该约束方法时，需要选择与该平面垂直的坐标轴，以及给出沿该轴线方向的偏距。
