教程：使用基准曲线创建Proe/Creo凸轮

之前我们介绍过使用基准曲线创建凸轮的方法，用方程控制凸轮的推程阶段、远休止阶段、回程阶段和近休止阶段的四段曲线，从而产生凸轮的轮廓。今天我们介绍另一种方法。

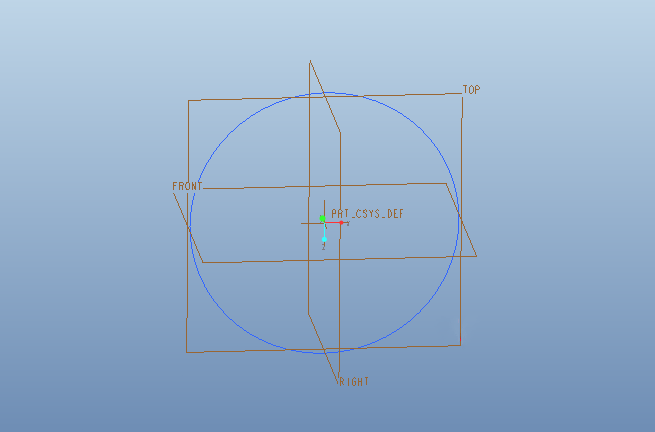

1. 新建一个文件并草绘一个圆作为扫描的轨迹。

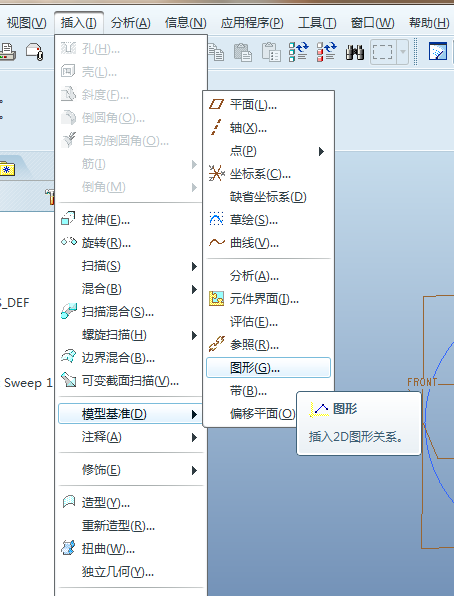

2. 接下来，我们插入基准曲线。点击【插入】-【模型基准】-【图形】。

3. 在消息栏给图形命名，这里我们命名为：CAM

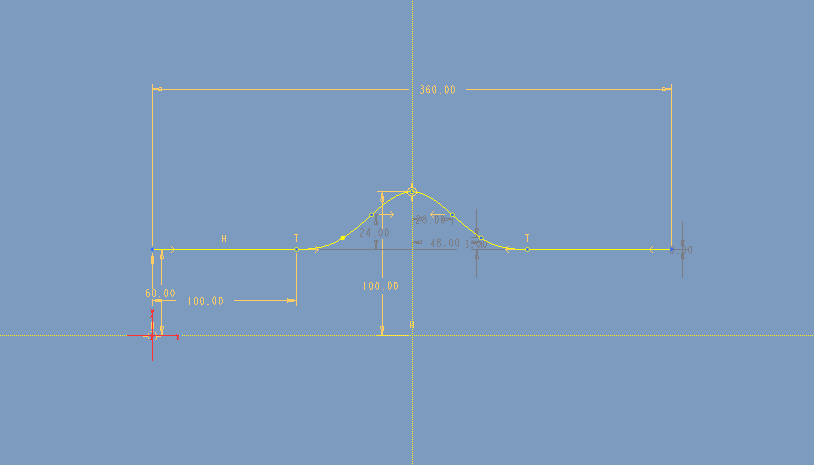

4. 此时我们进入草绘模式，按照下面的图形绘制。

注意：必须放置坐标系，如图左下角。（点击【草绘】-【坐标系】），这个坐标系代表起始点，绘制完成后，点击勾号。

5.点击【插入】-【可变截面扫描】，此时出现如下对话框，选择草绘的轨迹，再点击

按钮。

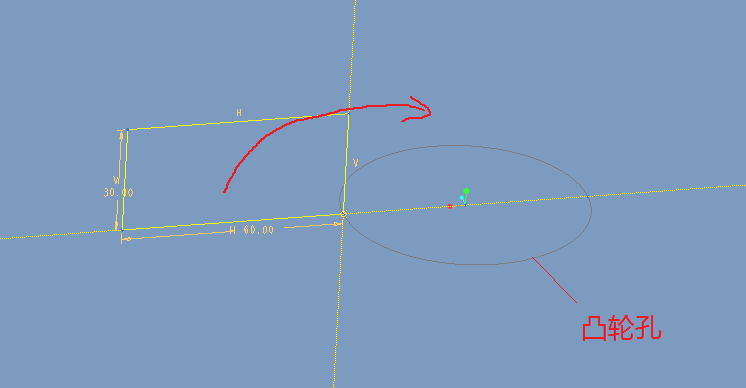

6.此时进入草绘模式，绘制一个长方形，如图。

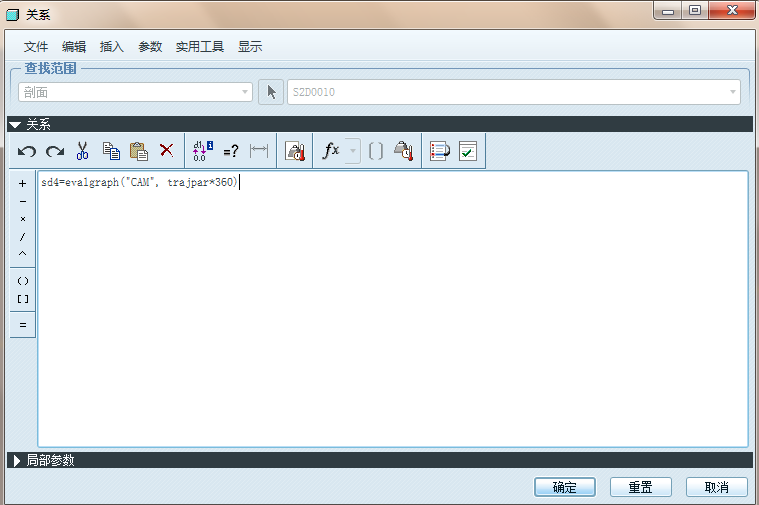

7.点击【工具】-【关系】，添加如下关系。如图

sd4=evalgraph("CAM",trajpar*360)

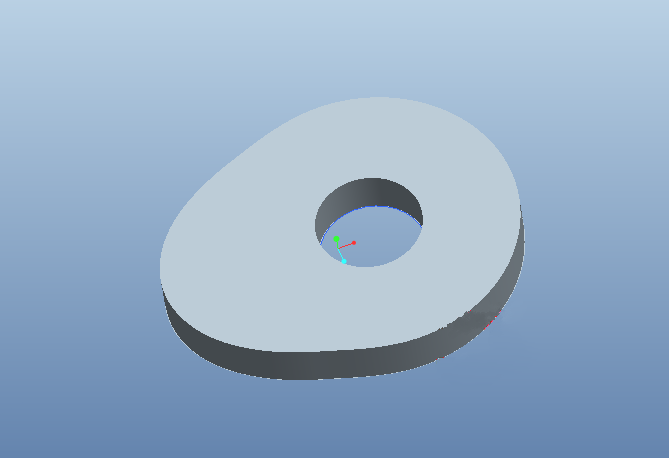

8.绘制完成后，点击右下角勾号，再点击右上角的勾号。完成
