Proe/Creo钣金设计要点解析

阅读数 608
点赞 42
article_banner

1、基本原则:


a.产品厚度均匀的原则


b.易于展平原则


c.适当地选用钣金件厚度


e.符合加工工艺


2.工艺要求:


a.冲切:普通冲切与精密冲切注意:避免窄长的悬臂与凹槽A厚度不小于2T,


b.宽度不小于1.5T冲切:普通冲切与精密冲切b.冲压件的外形尽量使排样时废料最少


注:在能达到使用功能的情况下,优先选择B方案


c.冲压件的外形及内孔倒角应避免尖角


注:尖角影响模具寿命,圆角半径R〉=0.5T


d.冲压件的孔


注:优先选择圆孔,受冲头强度的影响,冲孔直径不能太小


e.避免尖角的设计:


注:尖角影响模具寿命,圆角半径R〉=0.5T


f.冲压件的孔间距与孔边距


g.冲压件与拉伸件孔到直边的距离


h.折弯最小半径


i.折弯件直边高度


J.折弯件最小孔边距


K.折弯边与圆角应保持一定的距离


l.弯曲件的工艺缺口设计


注:


止裂槽的设计:宽度不小于1.5T,深度不小于2.0T+R


m.冲压件打死边的设计


注:


打死边长度与材料厚度有关,一般死边最小长度L〉=3.5T+R

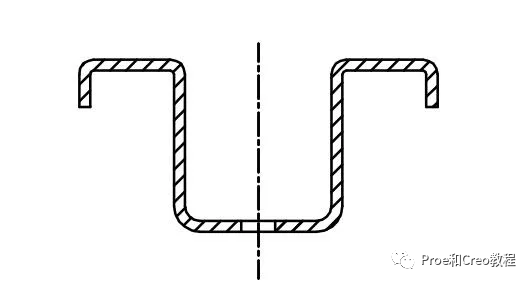

n.冲压件的工艺孔设计


注:


在设计U形折弯的时候,两边最好一样长,如果因结构需要,不允许两边一样长,为保证在模具中的精确定位,应设计工艺孔


o.拉伸件的设计


注:


拉伸件的设计尽量简单,外形尽量对称R1约=(3~5)T R1min>=T R1max<=8T


注:


拉伸件无凸缘拉伸一次成型的时候,H与d的关系H=0.4d
