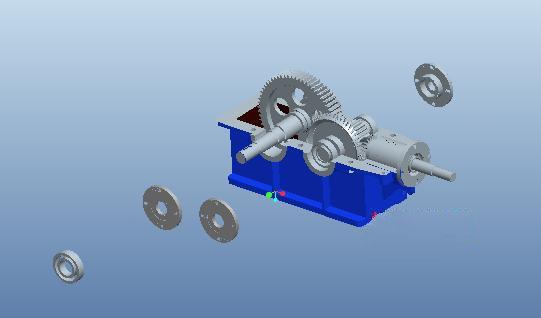

利用定时视图制作Proe/Creo旋转分解动画

1.建立命名视图

方法：

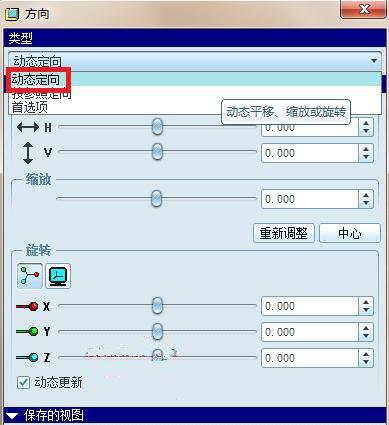

1）点击【重定向视图】，在类型下拉菜单中选择【动态定向】，如图。

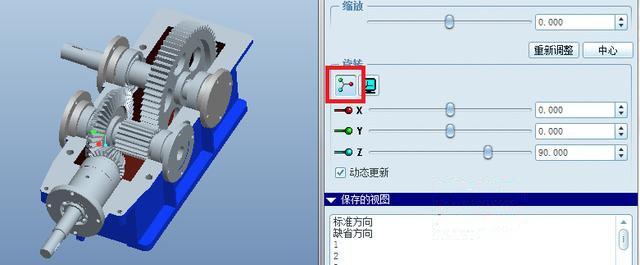

2）在【旋转】栏选择第一个。先调整好第一个视图，在【保存视图】中【名称】栏中进行命名并保存。第一个视图我们命名为1。

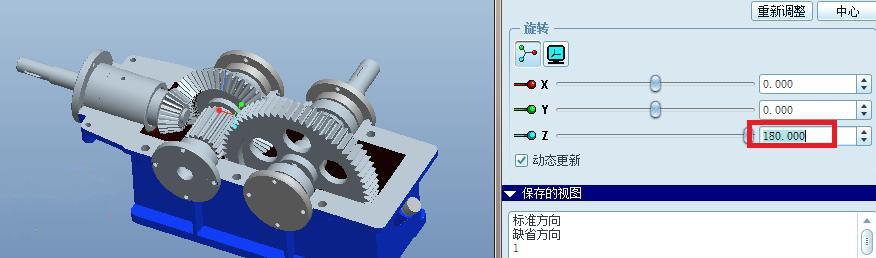

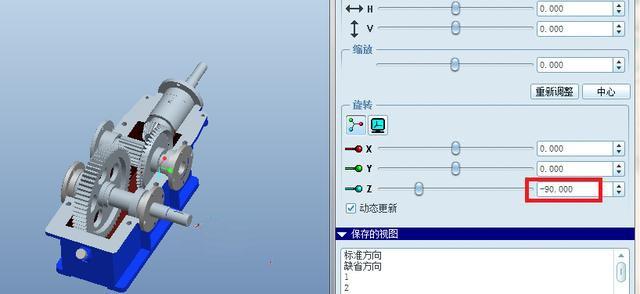

3）在Z坐标值中分别输入90°，180°和-90°分别命名为2,3和4视图。

2.进入动画模块。

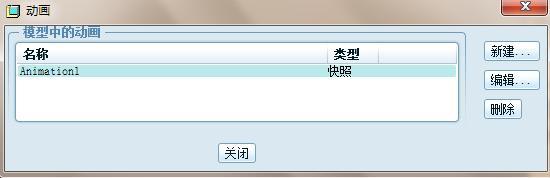

1）新建动画。

2）定义主体。单击【每个主体一个零件】，并选择Ground单击【编辑】，选择两个轴作为Ground。

3）拍快照。点击

使用【高级拖动选项】将各个零件拖出来，最好按照与装配顺序相反的次序拖，每拖一次拍一次照。

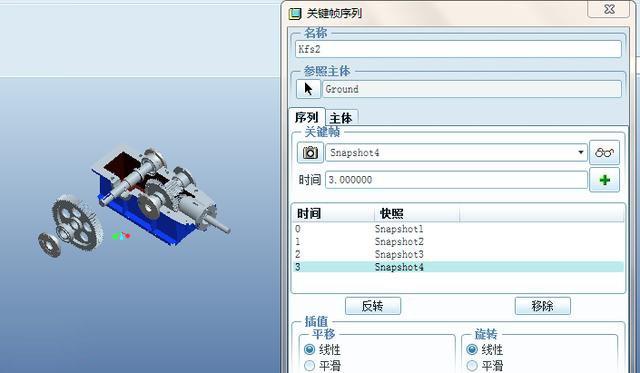

4）生成关键帧序列。点击【关键帧序列】按钮，出现对话框，依次选取我们拍的所有照，点击加号按钮将其添加到列表中。如果我们想建立模型装配动画可以单击【反转】按钮。

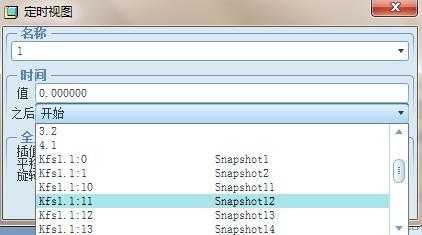

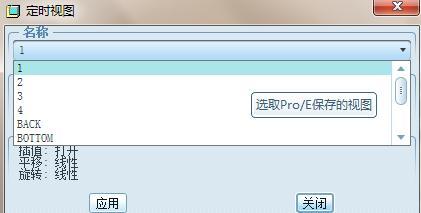

5）定义定时视图。点击【定时视图】，在名称下拉列表中依次选取1，2,3和4，分别选取Kfs1.1:4 Snapshot5, Kfs1.1:6 Snapshot7, Kfs1.1:8 Snapshot9, Kfs1.1:9 Snapshot10(根据实际情况自己选择)。

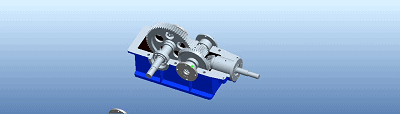

6）启动动画。

7）回放动画并保存。
