Proe/Creo三维图转CAD图方法

Creo三维图转CAD二维工程图是设计过程的一个必经阶段,接下来介绍下具体的操作方法。

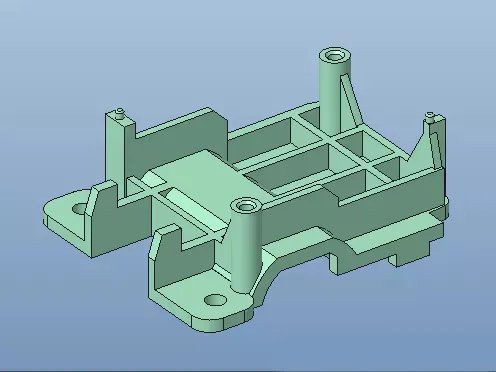

1:如下图,我们要将该三维图转成CAD工程图

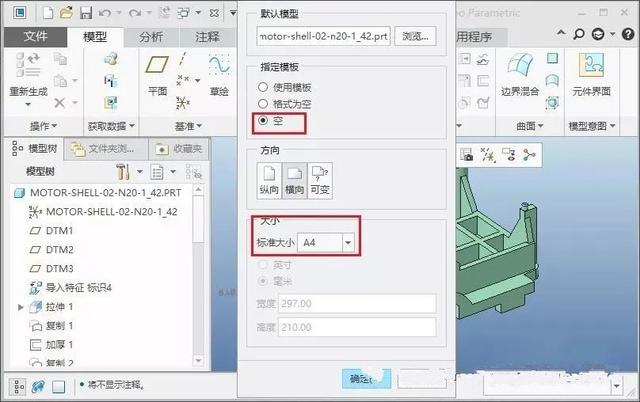

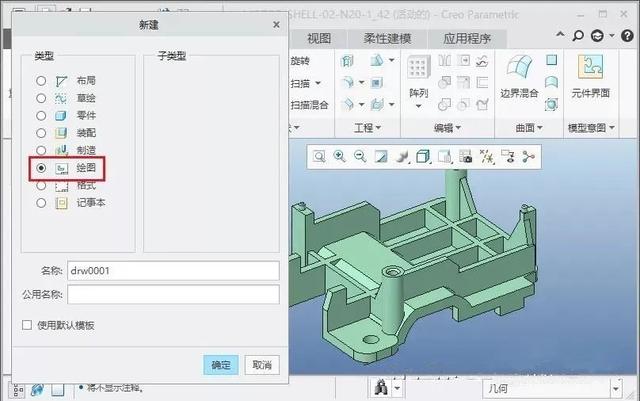

2:新建绘图,模板选择为空,大小选择A4,点击确定

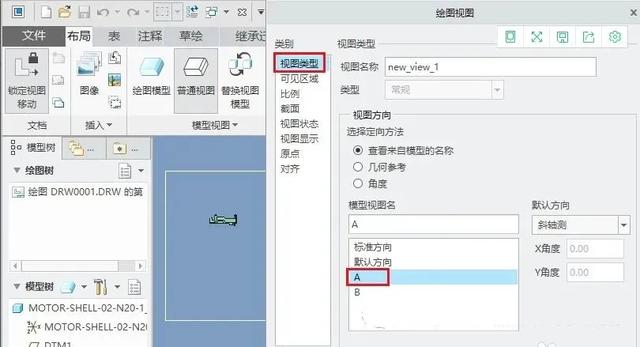

3:点击普通视图,选择无组合状态,点确定,然后在屏幕上点一下;在视图类型里选择合适的视图

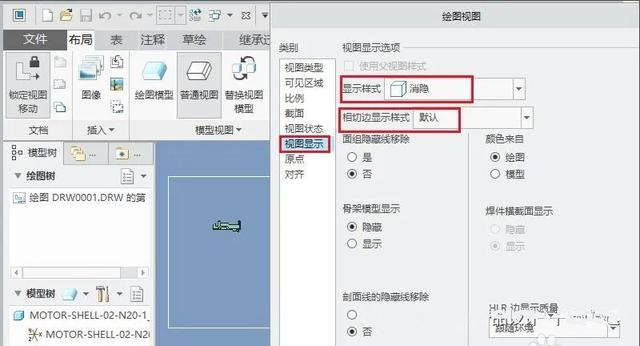

4:在视图显示里,显示样式改为消隐,相切边显示按默认即可


5:其他项可以不进行设置,如果需要,按要求设置即可。点确定完成一个视图

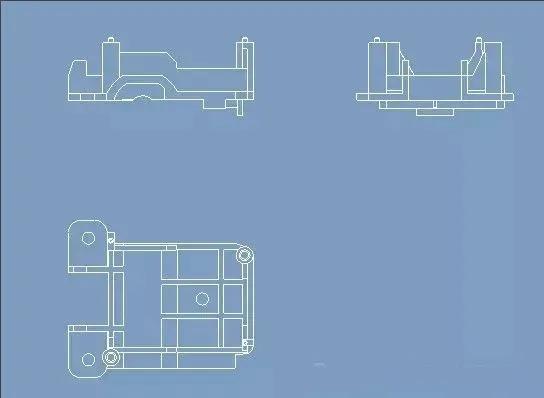

6:选中刚创建的视图,选择投影视图,可以创建俯视图和左视图。同样的方式将视图改为消隐显示

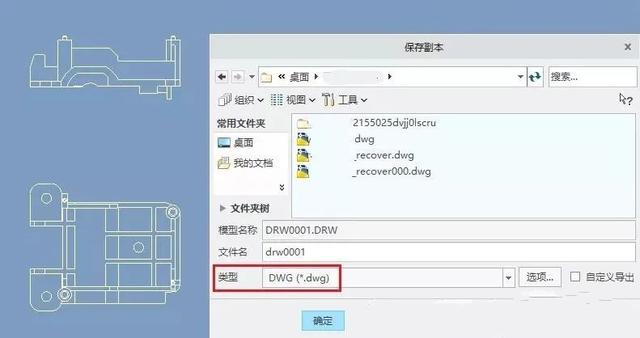

7:接着,另存为文件,将类型选为dwg格式,

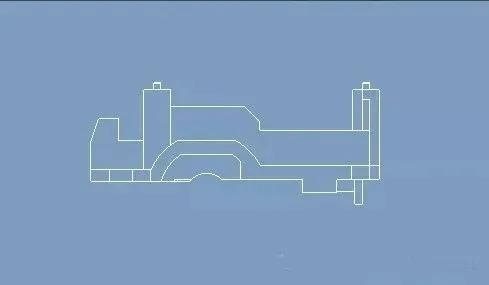

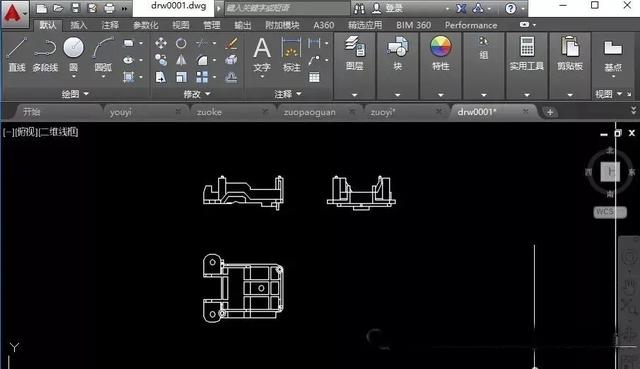

8:用CAD打开,发现没什么问题
