Proe/Creo工程图转PDF完美攻略

关于使用Proe/Creo工程图出图其绘图文件的打印或者导出PDF相关的问题也是常见问题之一，其中最为常见的当属导出时PDF线宽的问题，这篇文章就关于解决PDF线条粗细的相关的问题进行说明。

     实际上关于工程图的打印线宽问题最本质的原因则来自于Proe/Creo的打印线宽控制方式，很多用户都在追寻起控制线宽的配置选项，实则绘图文件的打印线宽是由table.pnt文件也就是我们常说的打印笔所控制。也就是说我们只需要将打印笔进行设定则可以完美解决绘图文件打印线宽的相关。

  下面就如何设置打印笔做相关说明：

   STEP1：新建table.pnt文件（记事本，后缀改为.pnt）

  内容示例：

  ! color white for pen1

  pen 1 thickness 0.050 cm; color 0.0 0.0 0.0; drawing_color



  ! color yellow for pen2

  pen 2 thickness 0.025 cm; color 0.0 0.0 0.0; letter_color



  ! color red for pen3

  pen 3 thickness 0.025 cm; color 0.0 0.0 0.0; highlite_color



  ! color gray for pen4

  pen 4 thickness 0.025 cm; color 0.0 0.0 0.0; dimmed_color



  ! color cyan for pen5

  pen 5 thickness 0.050 cm; color 0.0 0.0 0.0; section_color



  ! color magenta for pen6


  pen 6 thickness 0.025 cm; color 0.0 0.0 0.0; magenta_color



  ! color dark_blue for pen7

  pen 7 thickness 0.025 cm; color 0.0 0.0 0.0; background_color



  ! color green for pen8

  pen 8 thickness 0.025 cm; color 0.0 0.0 0.0;


   STEP2：将table.pnt文件保存到 X:\Program Files\PTC\Creo 4.0 \Common Files\M010\text\（creo安装目录 text文件夹下）X代表creo安装所在盘符

   STEP3：在creo配置文件config.pro中加入项：pen_table_file，原值就是table.pnt，不用改动，只要添加了此选项就行，添加更改，并添加pdf_use_pentable，值选“yes”，添加更改，导出配置文件覆盖原有config.pro.

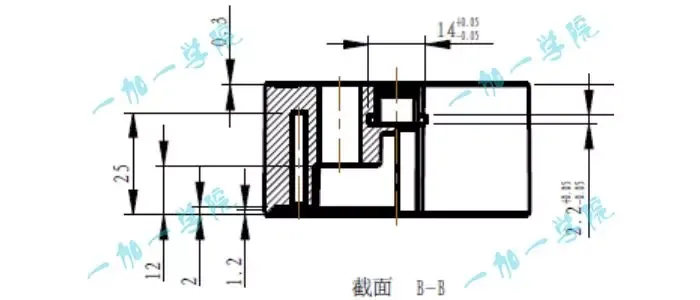

STEP4：工程图导出PDF文件时勾选：使用打印笔，结果如下图所示，线型和颜色都不是以前没设置的样子，放大后线型粗细分明。

   本图来源于网络，仅做效果演示


   本图来源于网络，仅做效果演示


  关于工程图中打印PDF线宽，基本上掌握以上的方法，就没有什么问题了，希望大家能有所收获~~
