creo工程图粗糙度标注与样式设置全攻略

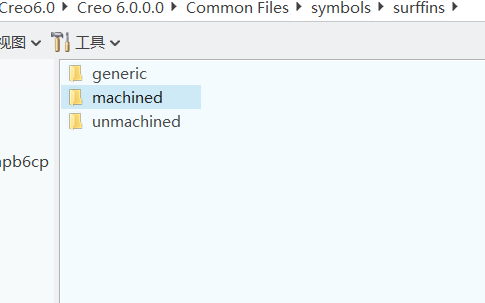

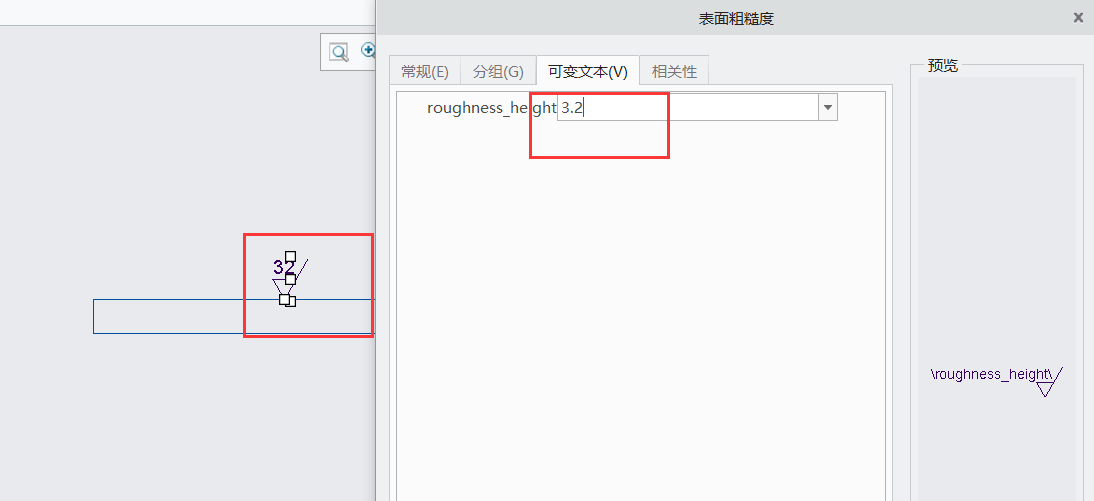

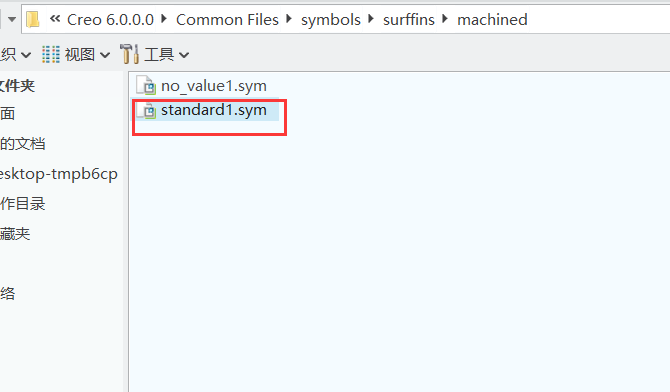

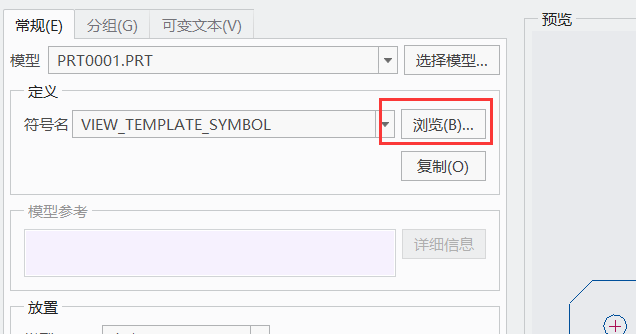

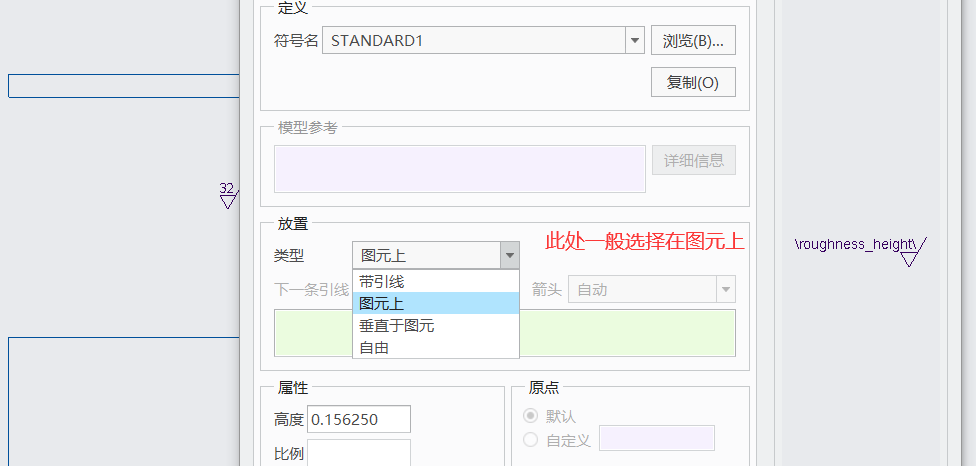

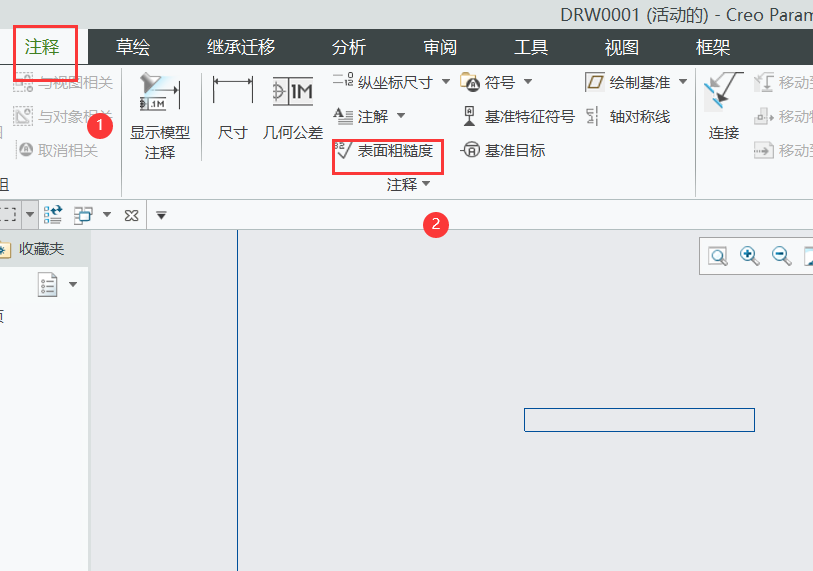

01:粗糙度标注:注释----表面粗糙度----浏览-----machined-----standard1.sym-----将鼠标放在要标注的图元上即可(双击标注的粗糙度符号可以进行编辑)见图FIG.06


   粗糙度标注FIG.01




   粗糙度标注FIG.02




   粗糙度标注FIG.03




   粗糙度标注FIG.04




   粗糙度标注FIG.05




   粗糙度标注FIG.06

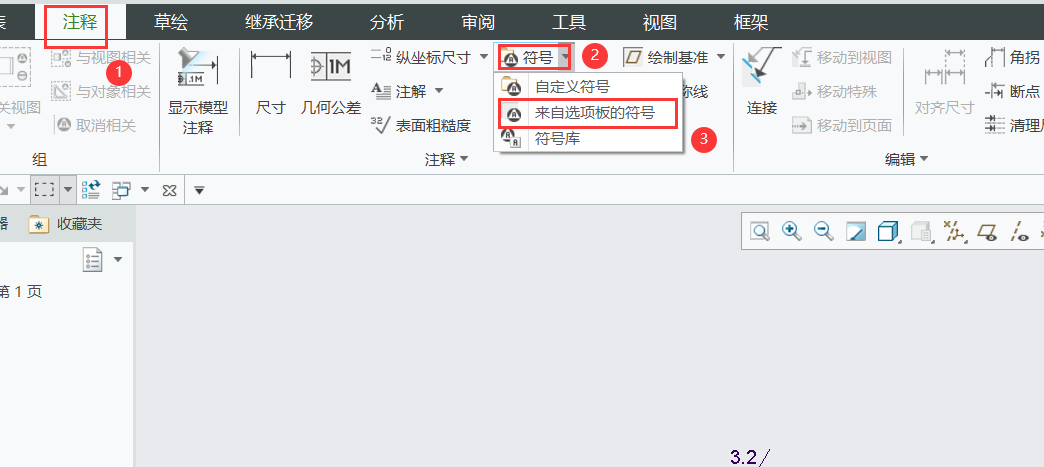

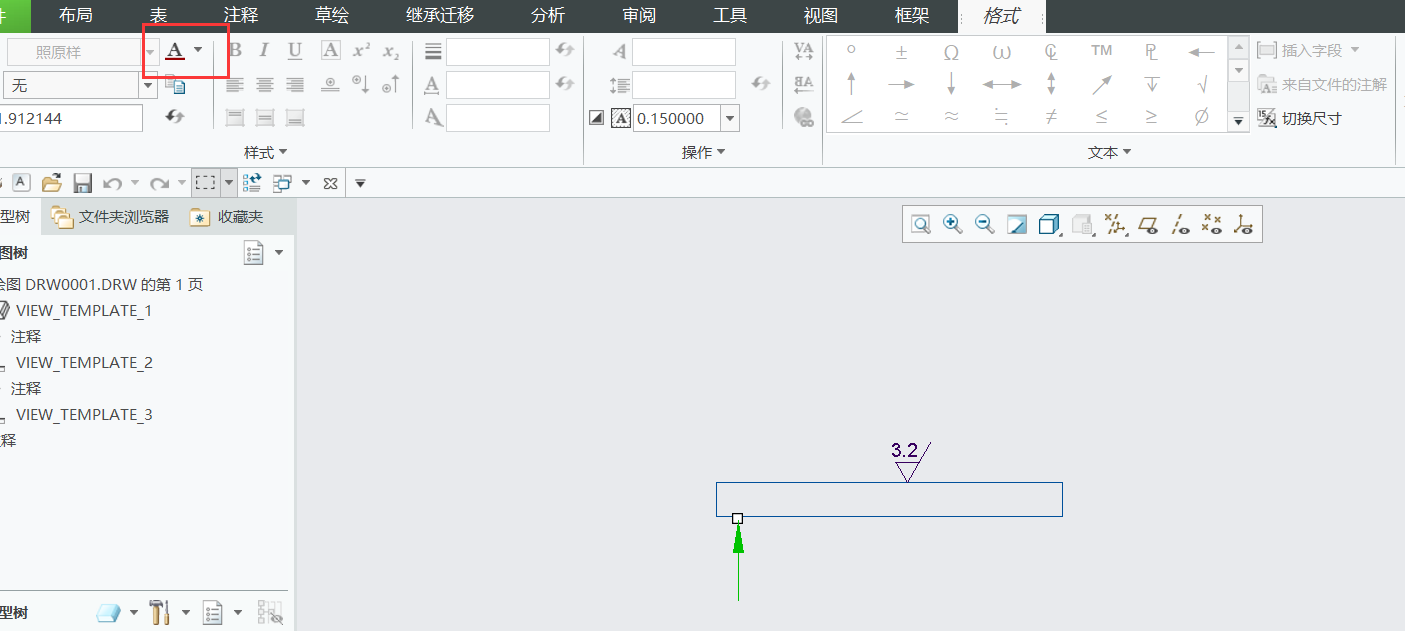

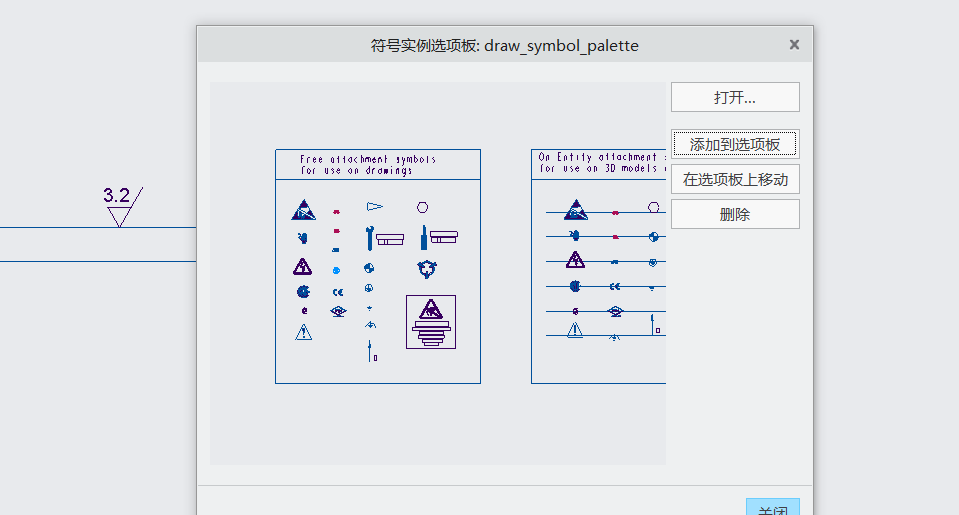

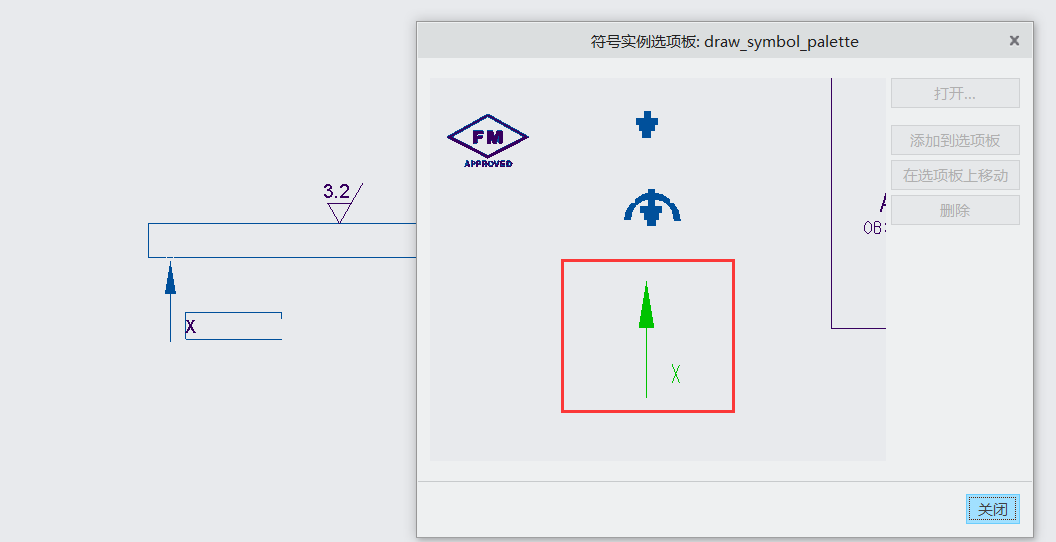

02:箭头的调用:注释------符号------来自选项板的符号------双击箭头放到要标注的图元上即可------点击格式可以修改箭头的参数


   箭头的调用FIG.01



   箭头的调用FIG.02



   箭头的调用FIG.03



   箭头的调用FIG.04

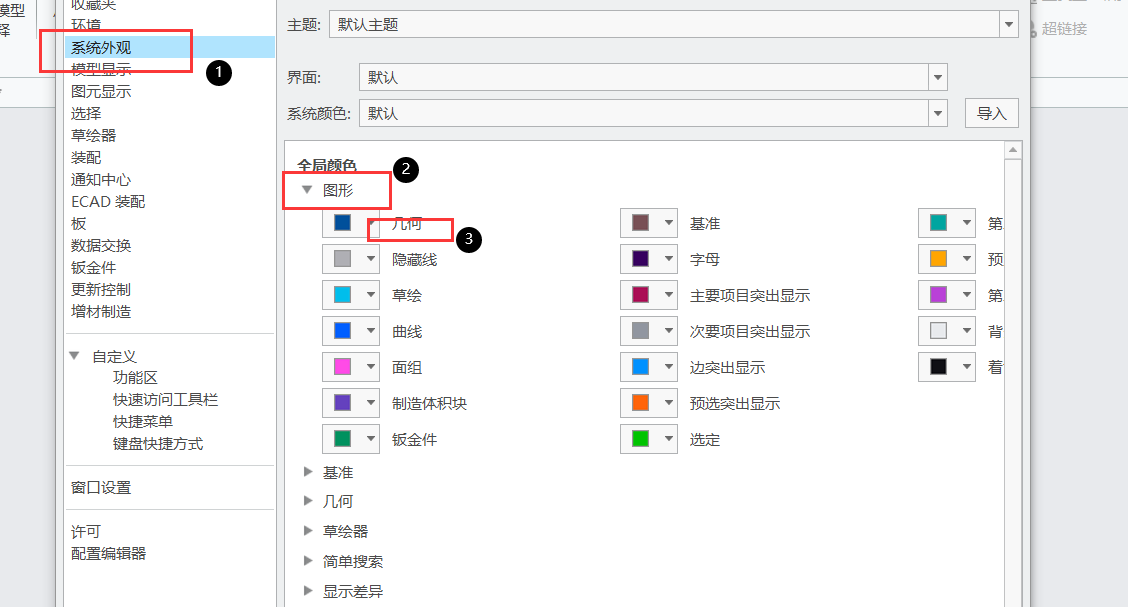

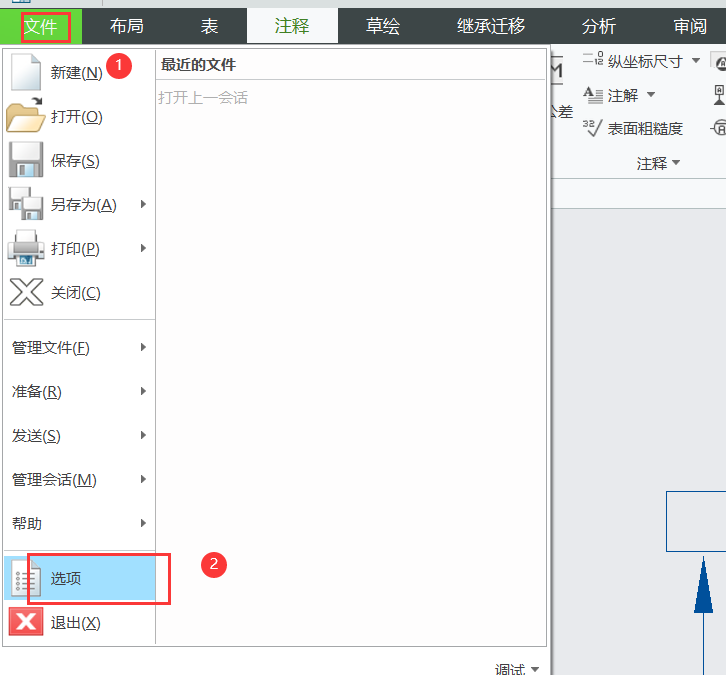

03:导出工程图线条颜色设置:系统默认颜色是蓝色导出工程图时一般为黑色------文件------选项------系统外观------几何-----改成黑色


   导出工程图线条颜色设置FIG.01



   导出工程图线条颜色设置FIG.02



   导出工程图线条颜色设置FIG.03
