creo工程图标注与球标捕捉线的设置方法

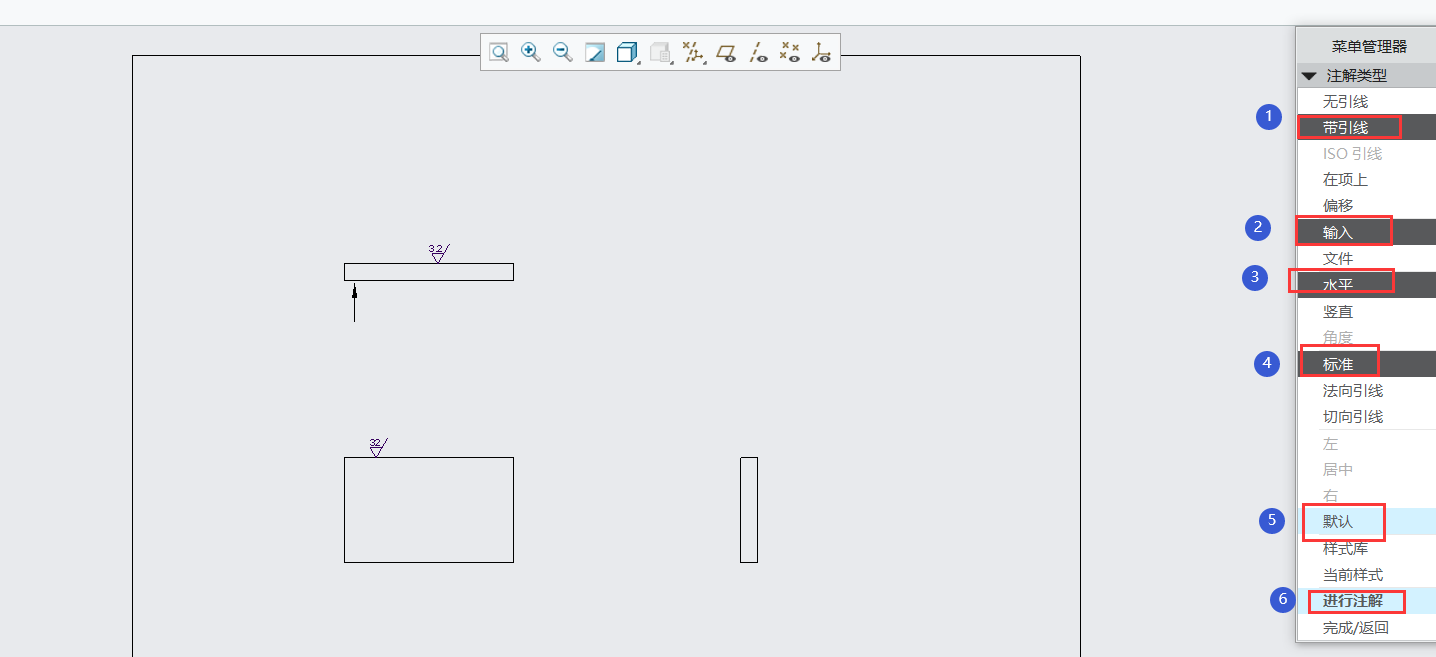

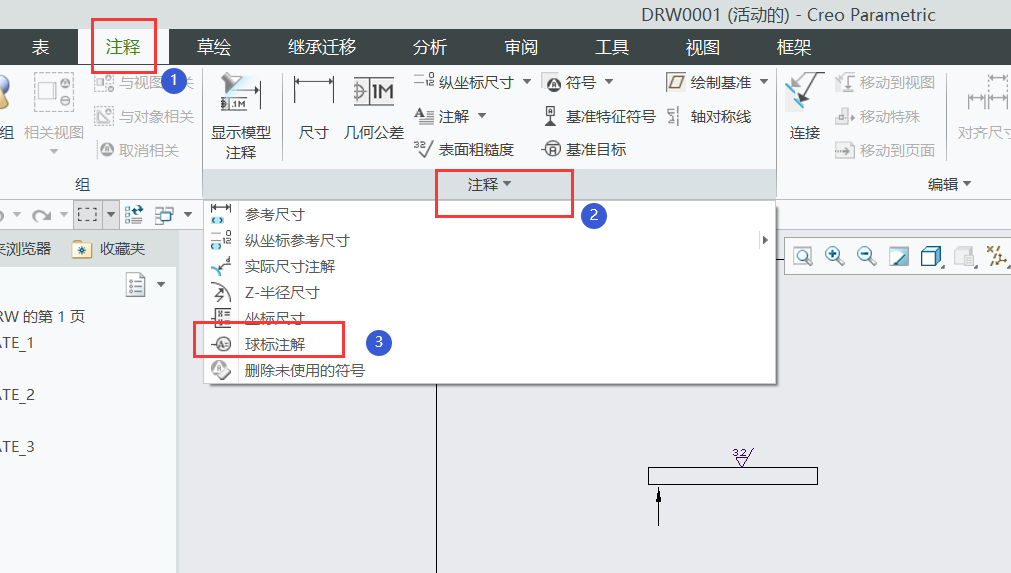

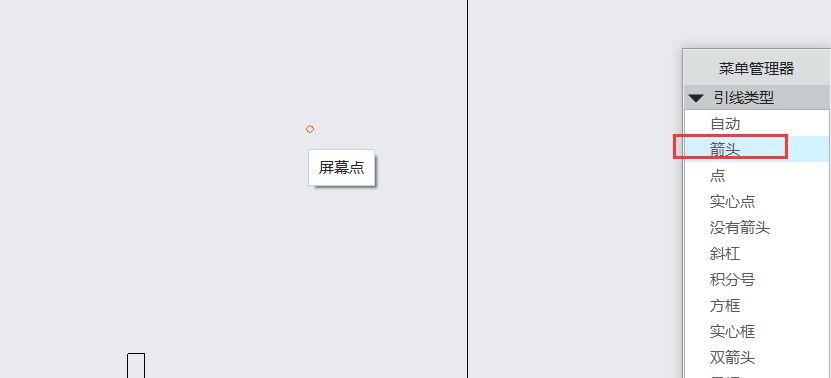

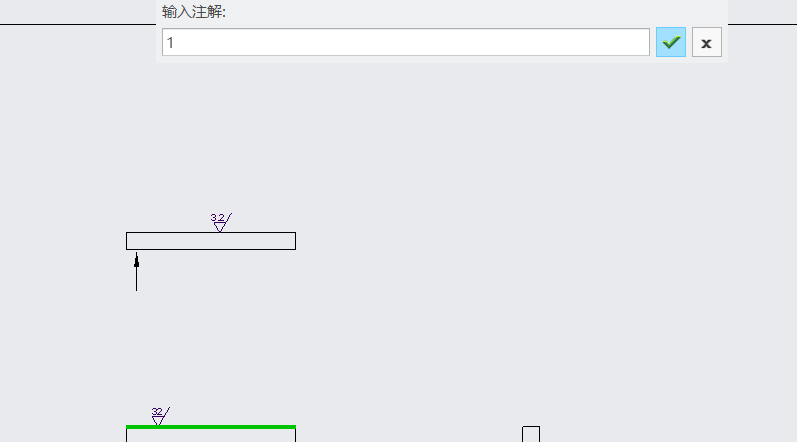

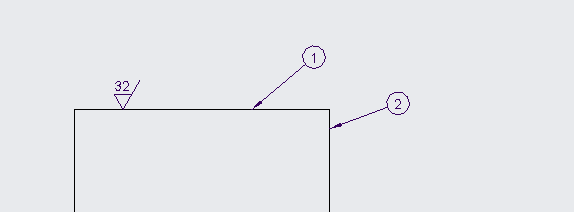

01：创建球标：注释------选择球标注解-----系统弹出球标注解“菜单管理栏‘-----依次选择带引线-----输入-----水平------标准------默认-----进行注解------系统将弹出引线类型”菜单管理栏“-----选择箭头-----将鼠标移至放置球标的图元上------按鼠标中键------提示输入注释（第一个输入1看具体需要）------按两次回车键结束

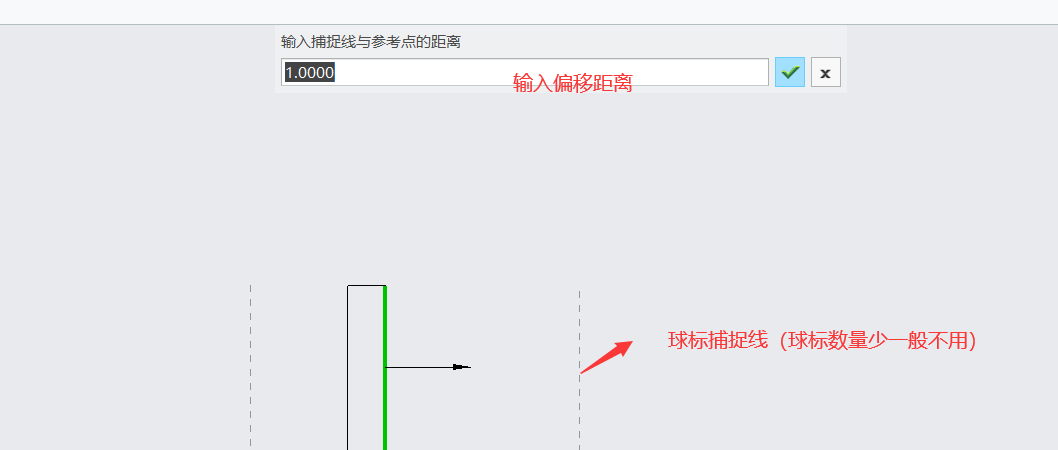

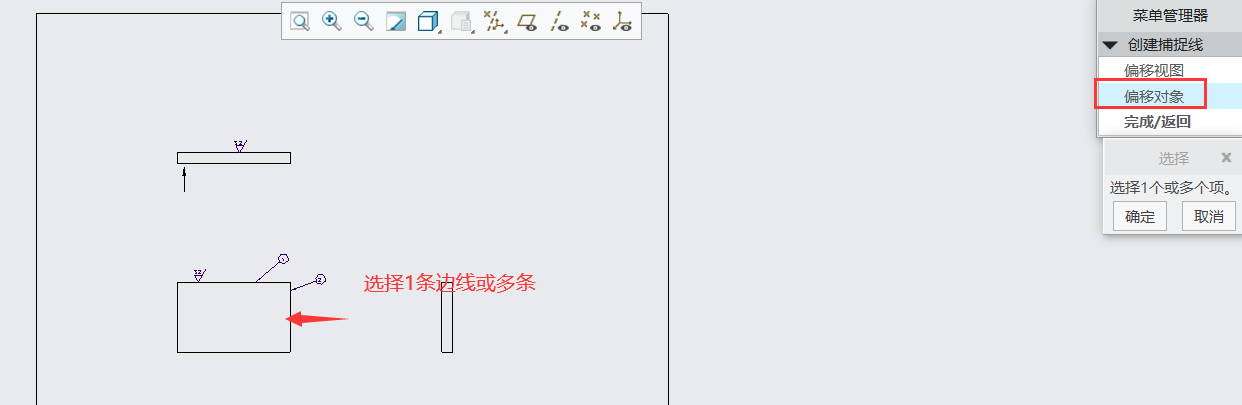

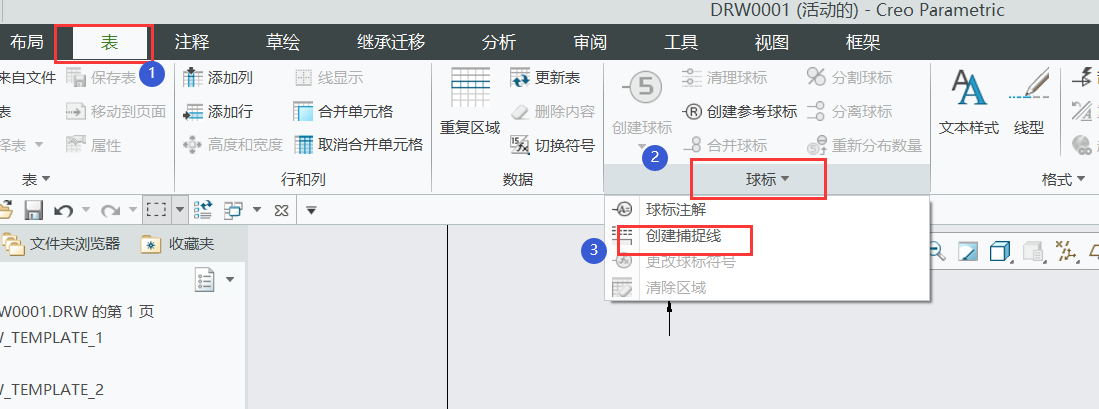

02：球标捕捉线创建：表-----球标-----创建捕捉线------偏移对象------选择一条线或多条线-----中键弹出对话框输入偏移距离即可

   球标捕捉线创建FIG.01


   球标捕捉线创建FIG.02


   球标捕捉线创建FIG.03
