creo4.0工程图需要创建标题栏，该怎么创建呢？下面我们就来看看详细的教程。

查看详情

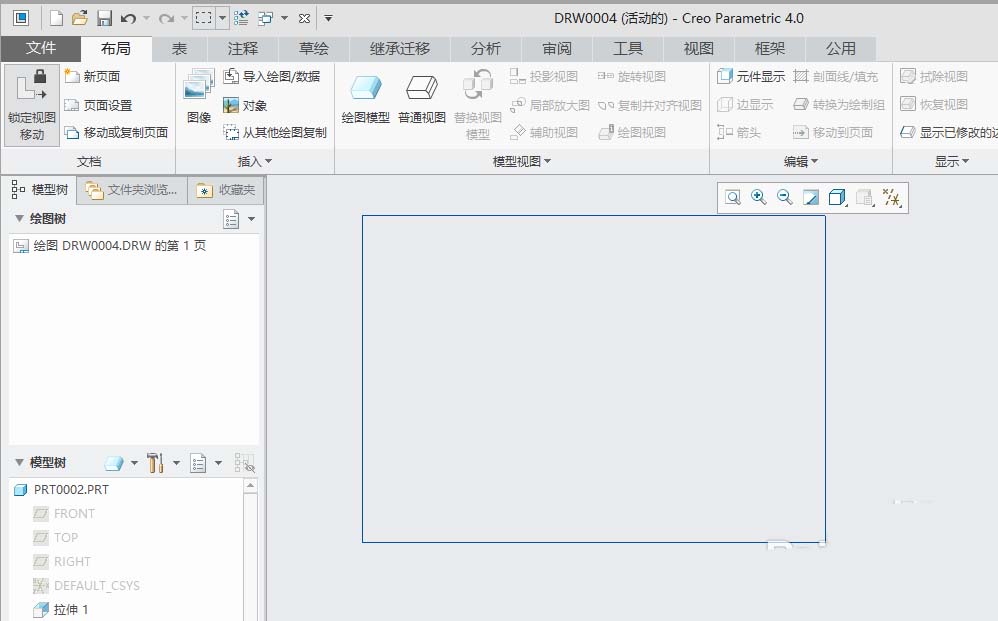

1、打开creo4.0软件，创建一个工程图文件。

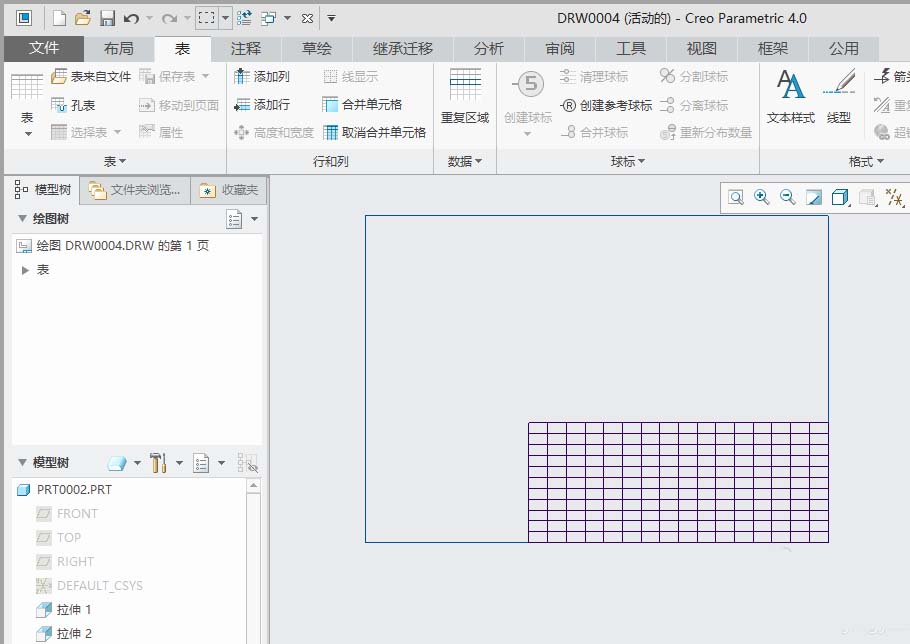

2、插入一个11行16列的标（高度为7，高度字符数数为1，宽度为12,其它默认）。（放置方法参照引用经验）

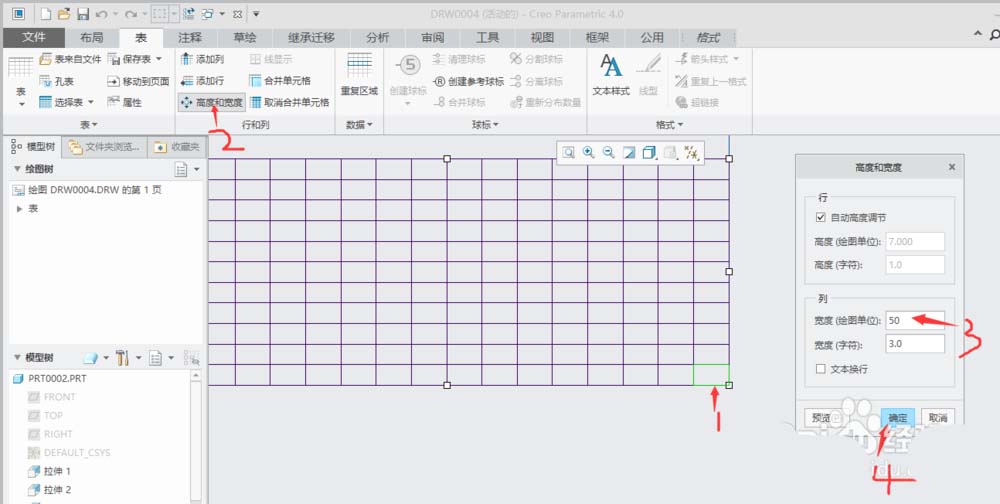

3、选中右下角单元格，单击“高度和宽度”，系统弹出“高度和宽度”对话框，在对话框的“列”区域中的“宽度（绘图单位）文本框输入列宽度值50，单击”确定“。

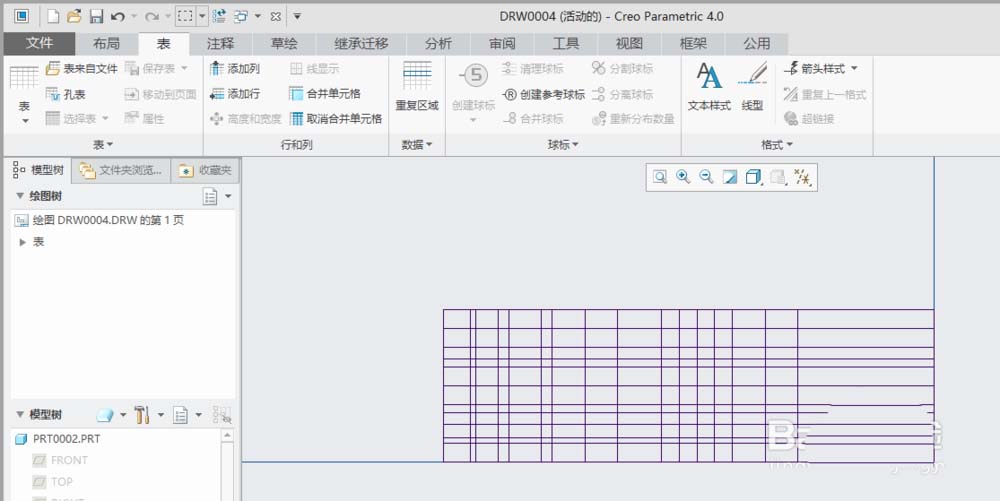

4、参照第3步骤，从右到左设置其它单元格列宽，其列宽分别为12、12、6.5、6.5、6.5、6.5、16、12、12、4、12、4、8、2、10.结果如下图

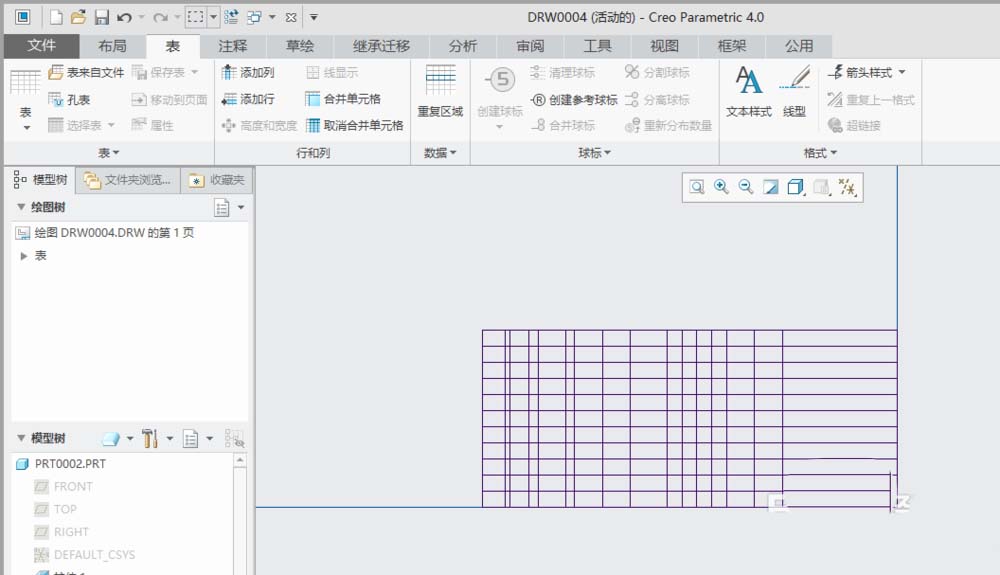

5、从下到上设置单元格的高，行高度值分别为7、2、5、4、3、7、7、3、4、7、7.结果如下图

6、合并单元格，合并后如下图。要合并的比较多就不一一说明了。

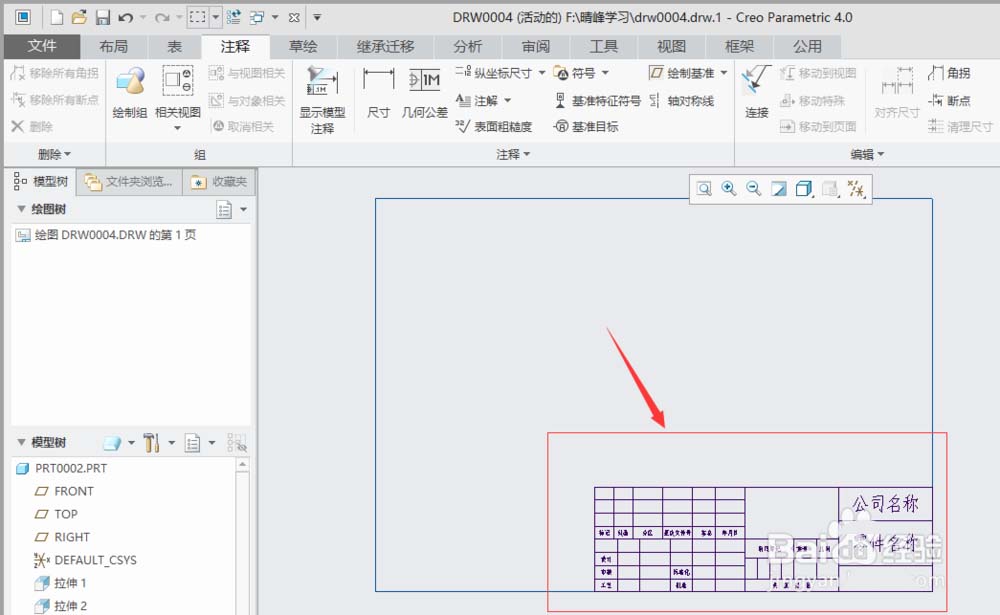

7、在表格内输入文本，输入后如下图（比较多就不一一说明了。）这样就创建的标题栏。

以上就是creo4.0标题栏的制作方法，希望大家喜欢，请继续关注脚本之家。
