Hello,大家好我是陈北归,今天继续更新工程图教程。之前我们的图框画完了，但还有一些收尾工作需要完成。工程图图框格式文件也有一个属性设置，同样的我们也需要对他进行设置。

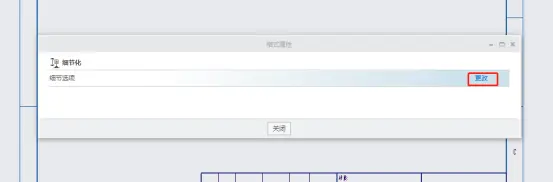

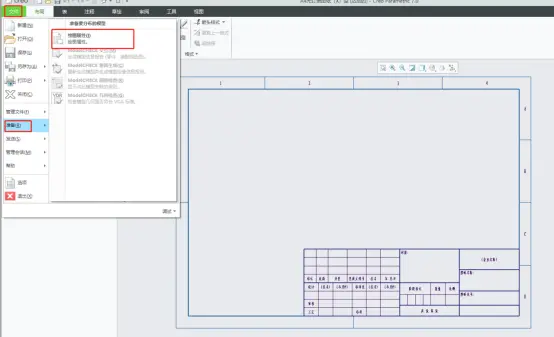

1、文件——准备——模型属性——更改。设置参数和值见附图。

2、将设置好后的文件另存到模板文件夹（mobanwenjian)，下新建一个文件夹text。保存文件命名为prodetail

3、设置配置文件，修改配置选项format_setup_file值为C:\creo7.0\mobanwenjian\text\prodetail.dtl，mass_property_calculate值为automatic，rename_drawings_with_objiect值为both，default_draw_scale值为1，保存覆盖旧config文件。

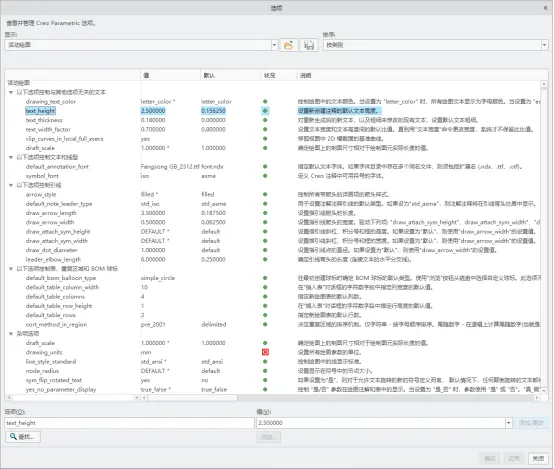

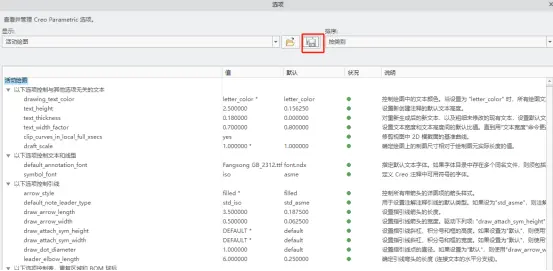

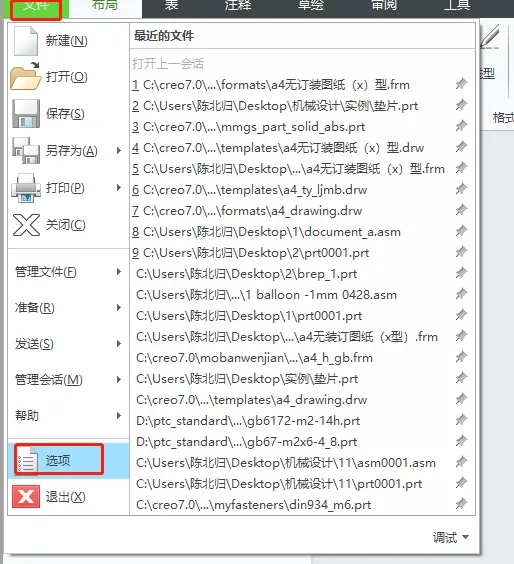

文件——选项——配置编辑器——查找——输入format_setup_file——浏览prodetail.dtl文件路径。

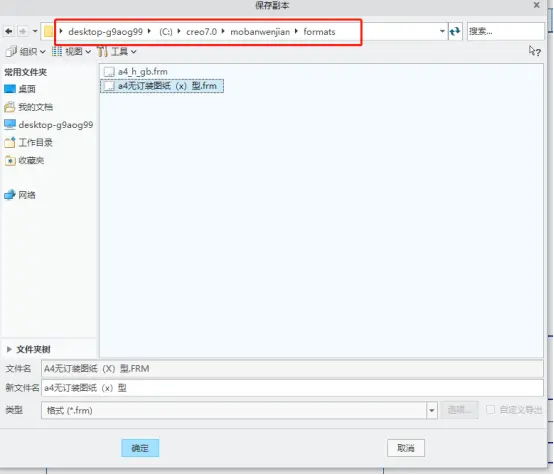

4、格式文件制作好了要保存在模板文件夹（mobanwenjian)里，新建一个文件夹命名为formats。

创建工程图模板

1、新建一个模板绘图文件，新建——绘图——文件命名“A4无装订图纸（X型）”——确认

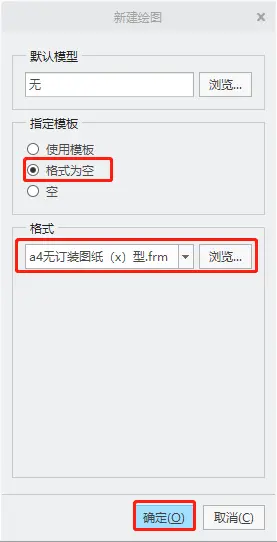

2、选择格式为空——格式浏览我们创建的格式文件。

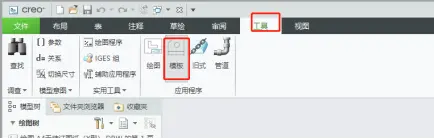

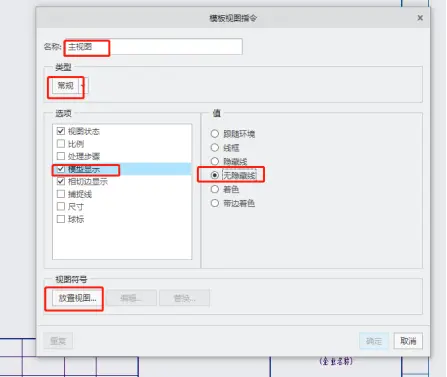

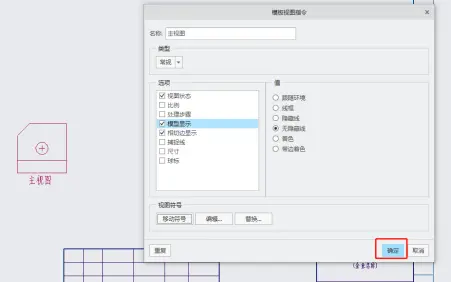

3、点击工具——模板——模板视图——模型显示——无隐藏线——放置视图——确定

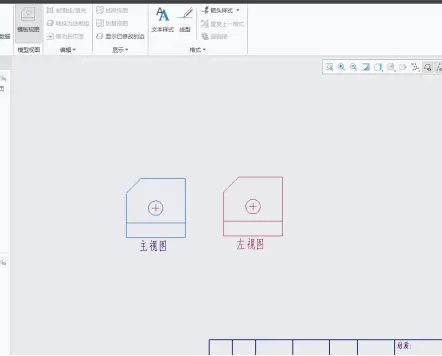

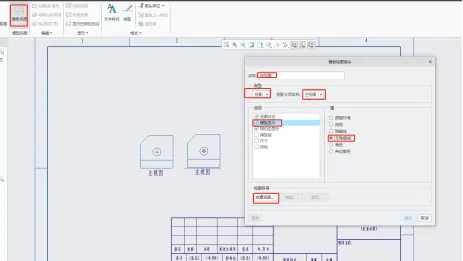

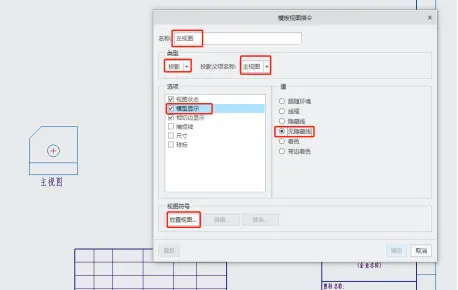

4、添加左视图，模板视图——投影——选择主视图——选择模型显示——无隐藏线——放置视图。

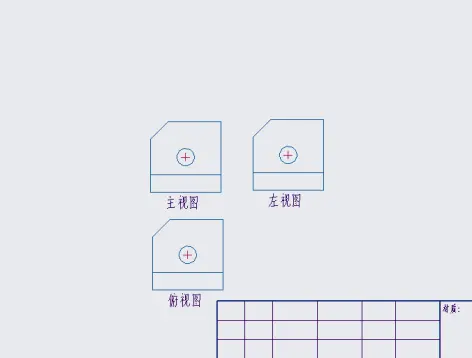

5、添加俯视图，模板视图——投影——选择主视图——选择模型显示——无隐藏线——放置视图。

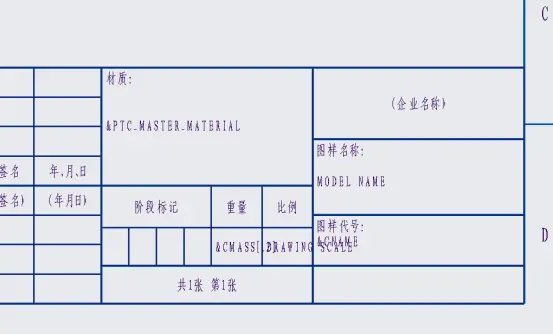

6、设置关联参数。（带入参数必须在文字前方增加&符号）

常用参数

材质：&PTC_MASTER_MATERIAL

图样名称：&model_name

重量：&CMASS[.2]

比例：&scale

图样代号：&CNAME

共X张 第X张：共&sheet_number张 第&total_sheets张

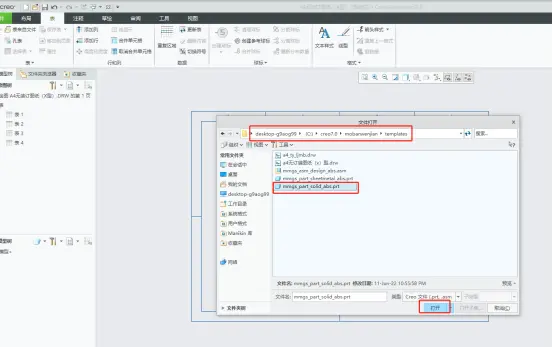

7、设置零件模板关联参数。打开零件模板

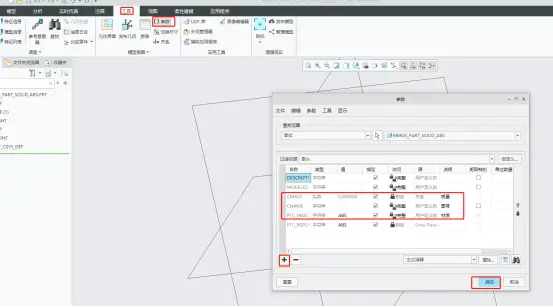

8、工具——参数—— + ，添加

 CMASS 实数          质量 CNAME 字符串       图号 PTC_MASTER_MATERIAL 字符串        材质

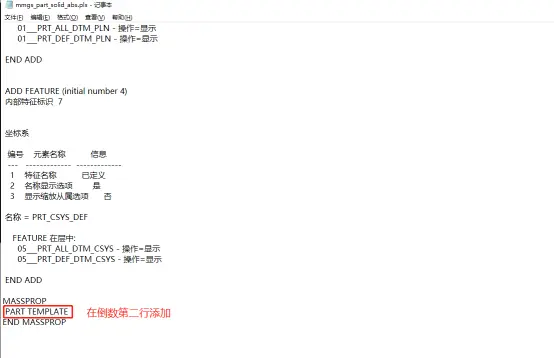

9、点击工具——程序——编辑设计——从文件，在倒数第二行添加一行PART TEMPLATE。保存

10、点击工具——关系——输入CMASS=PRO_MP_MASS——校验——确认。

11、保存零件模板。

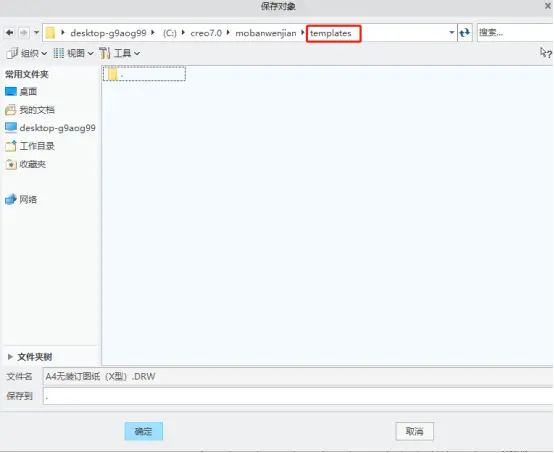

12、保存模板绘图文件到模板文件（mobanwenjian)下的templates文件夹。

13、修改config配置选项temp;ate_drawing值为刚保存的a4无订装图纸（x）型.drw文件路径，C:\creo7.0\mobanwenjian\templates\a4无订装图纸（x）型.drw.4。
