使用以下方法前请将 proe 下关配置文件进行调整或加载作者使用的模板，请到文库中 下载，主要有以下几个文件：
1. config.pro (文库中的名称为 Proe|creo 系统配置文件)
2. GB.dtl (文库中的名称为 Proe|creo 格式配置文件)
第一部分 绘制格式文件
1. 准备数据，根据企业的制图标准，将图框、侧边栏(图 1)、标题栏(图 2)、明细表的 具体尺寸找出，如下：

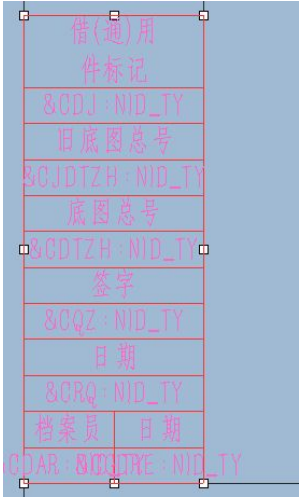

图 1 侧边栏

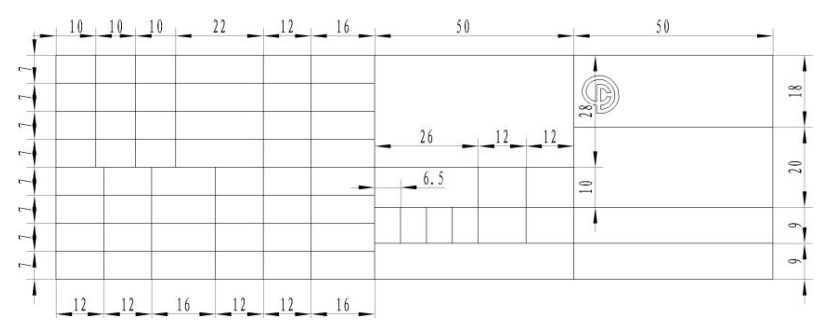

图 2 标题栏

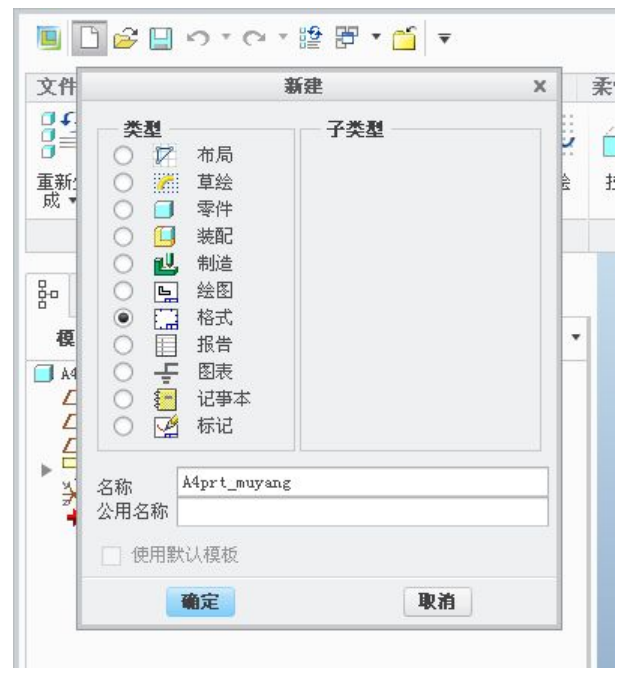

2. 启动 proe，新建格式文件，文件名形如 A4prt_muyang.frm
注：(1)文件名的意义 A4 代表图幅大小，可根据需要定义 A0、A1、A2、A3 等幅面;
(2)prt 代表用于绘制零件图的模板，可根据需要定义 asm、sht 等;
(3)muyang 代表公司名称，可根据需要定义其他如 xcmg、sany 等，方便进行 区别;
(4)用此法进行定义有利于今后模板的系列化。
有初学的读者会问为什么定义格式(frm)而不定义绘图(drw)呢?这里为读者 答疑，在 proe 里绘图中有个功能就是可以替换图框，利用这个功能我们很容易实现对 图框的替换，而不用重新绘制，所以建议读者先创建 frm，在今后的使用中会感到得心 应手，这也是个小技巧，呵呵。
点确定，进入新格式的绘制

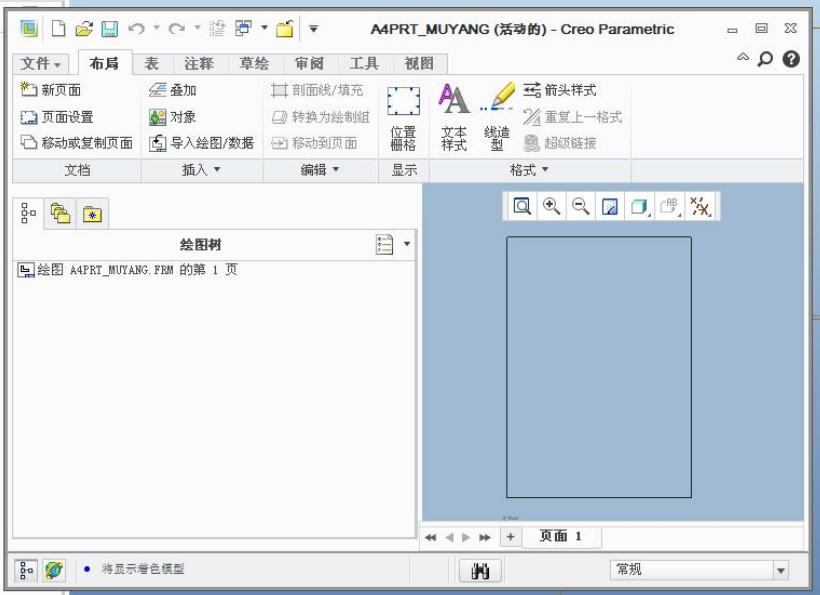

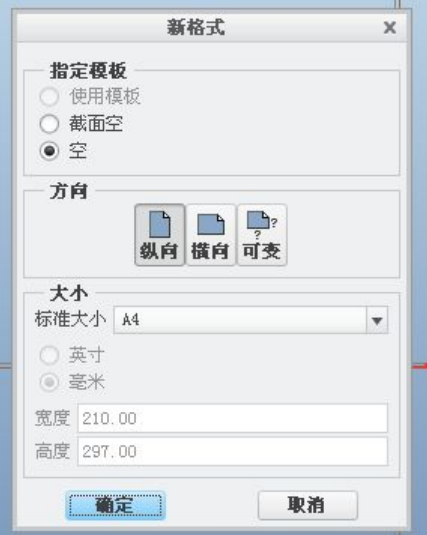

制定模板选择“空”，方向选择“纵向”，幅面选择“A4”，点确定，进入绘制界面，如 下图
2.绘图区边框绘制，输入绝对坐标 25，5

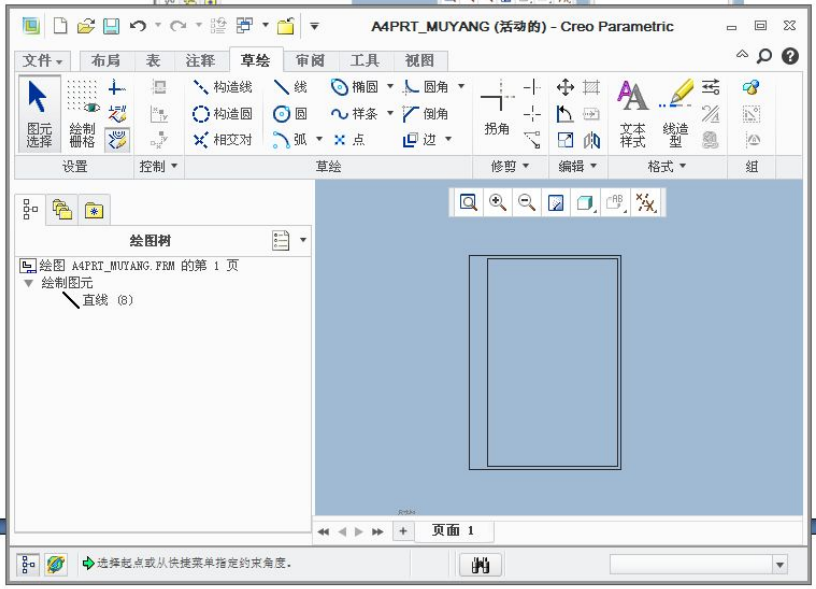

确定，点右键输入绝对坐标 25，292 依次输入绝对坐标(205，292)(205，5)(25，5)完成绘图区边框绘制。
3. 图框侧、标题栏、上部名称表格绘制
1)侧边栏绘制

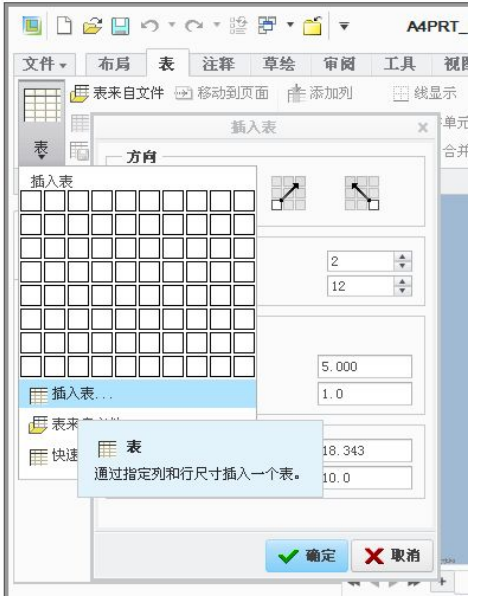

(1)表→表→插入表，进入插入表对话框，如下图

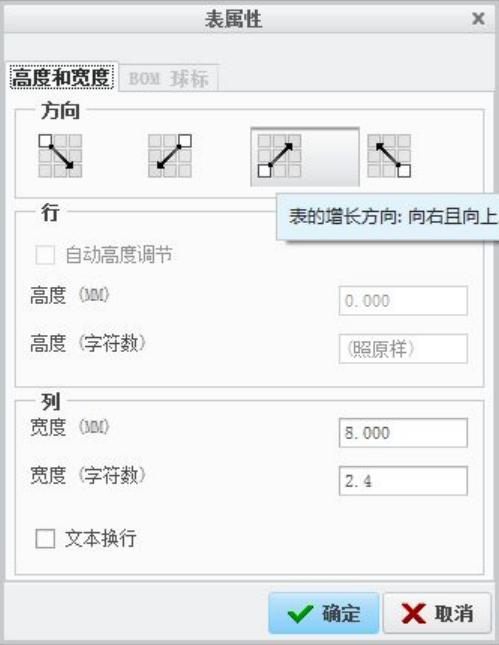

(2)按下图数据填写，点确定(提示方向选向右且向上)

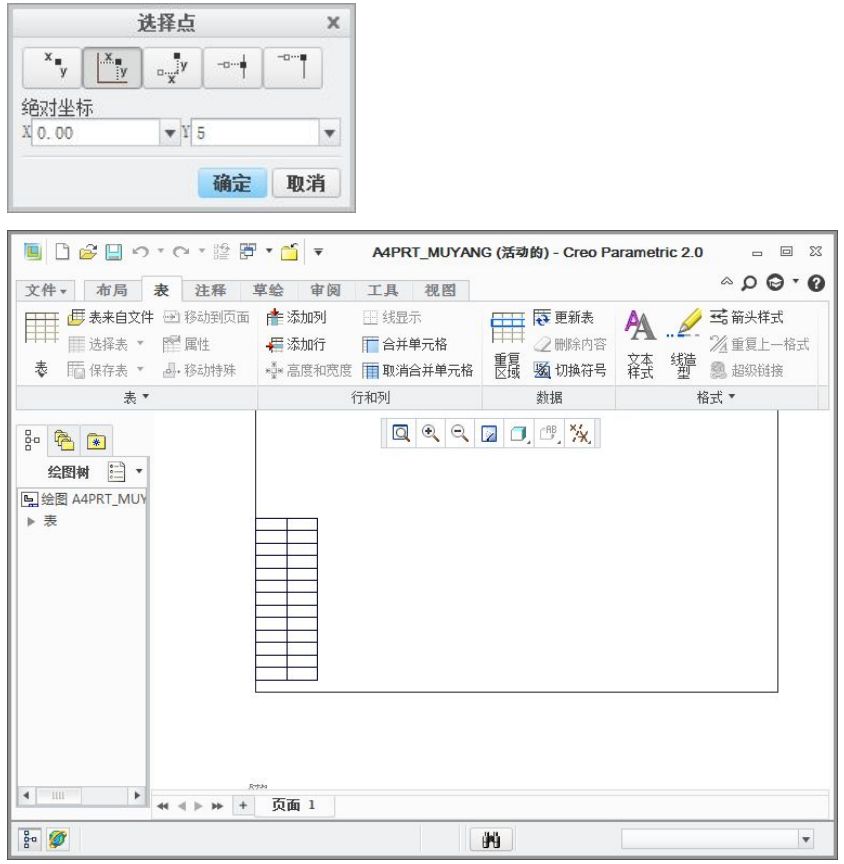

(3)出现下面的提示，点绝对坐标并输入(0,5)，点确定

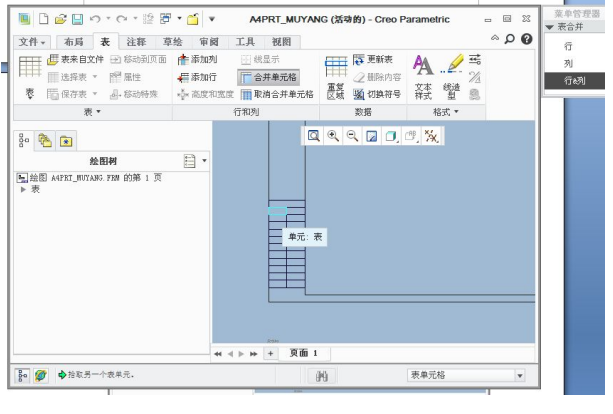

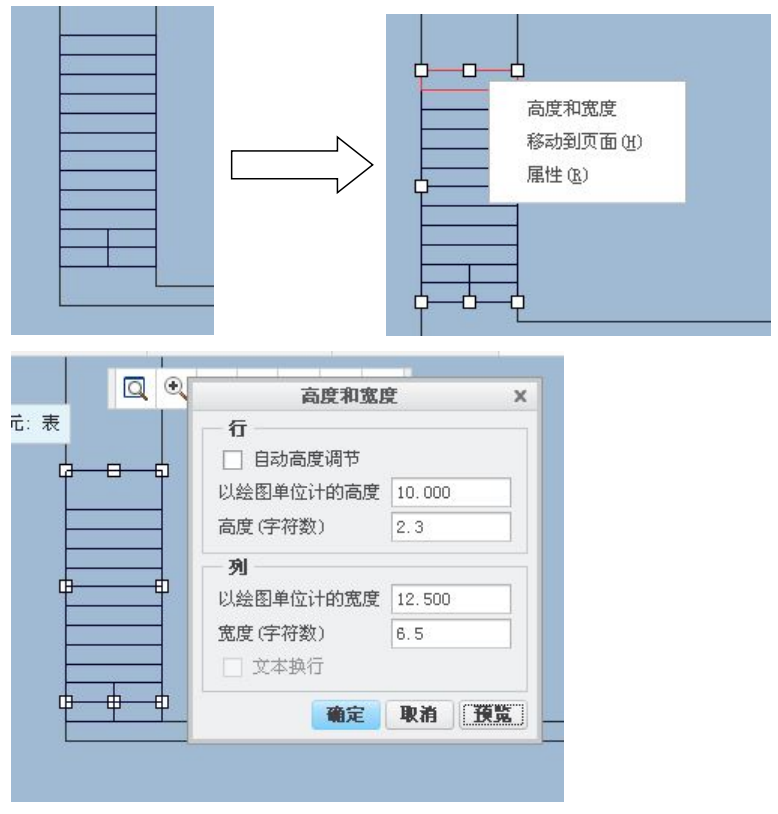

(4)合并单元格
(5)双击单元格填写相应文字

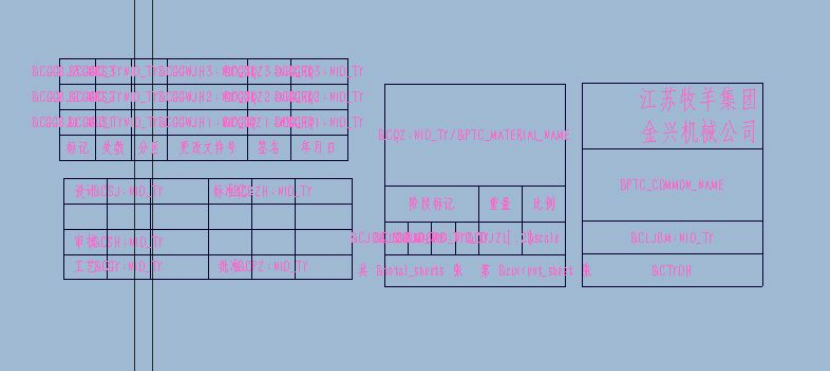

(6)用同样的方法绘制标题栏表格，注意由于标题栏表格较复杂可分开进行绘制，如

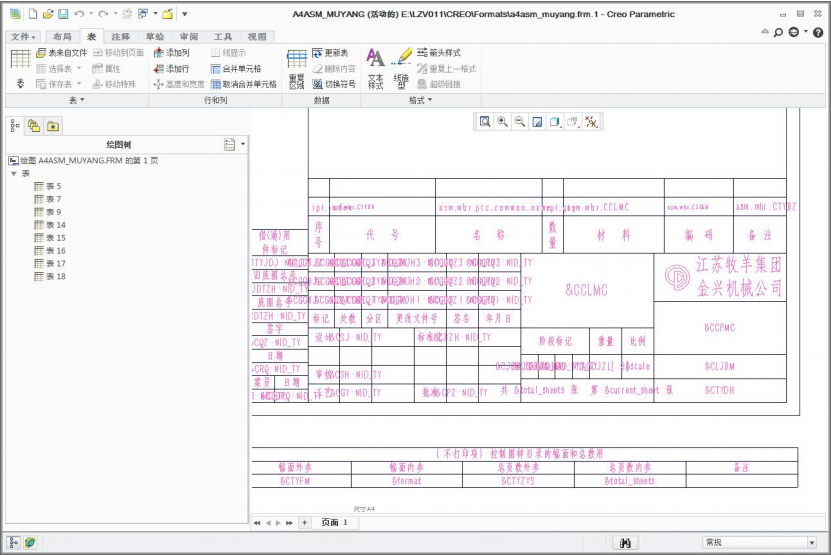

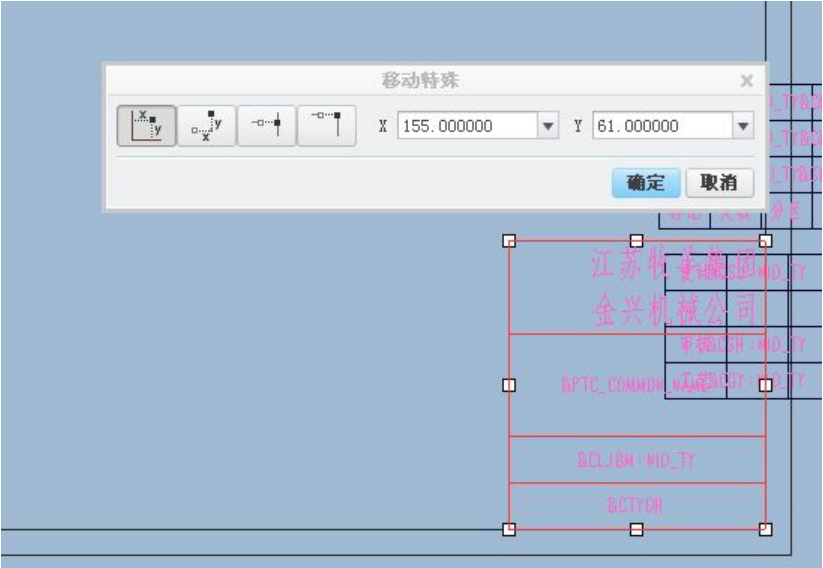

(7)然后用特殊移动将表摆放到位

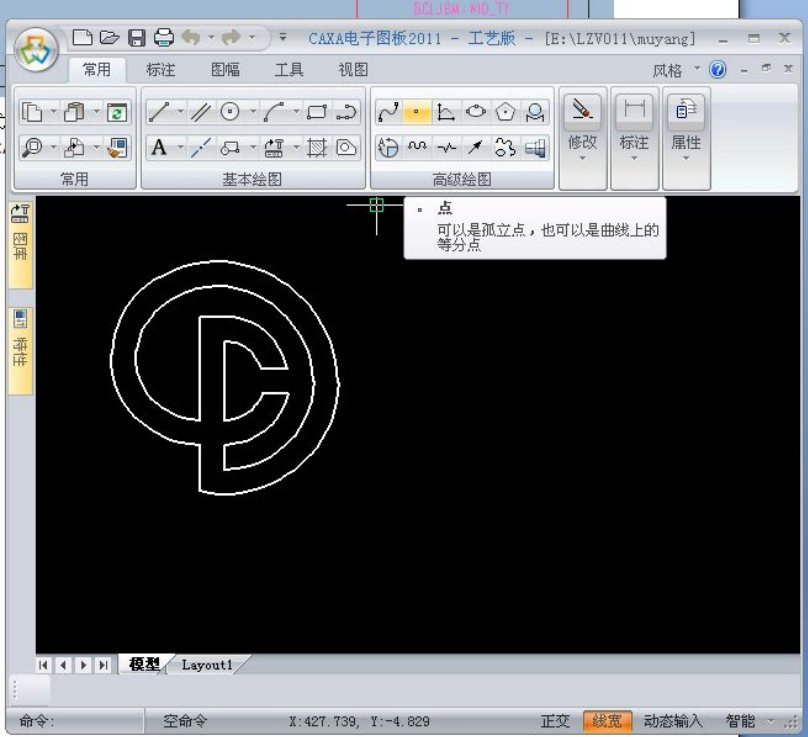

4.用 AutoCAD 绘制企业标志如图，保存成 dxf 格式。
将企业标志导入模板
注：因为 frm 文件的草绘模块不支持数据来自文件，我们可以借助复制命令来实现

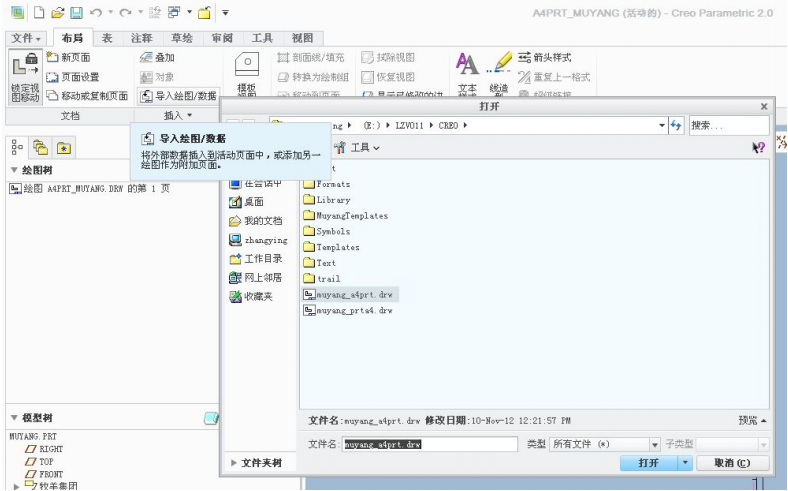

(1)任意创建一个 drw 文件，点草绘→数据来自文件如下图

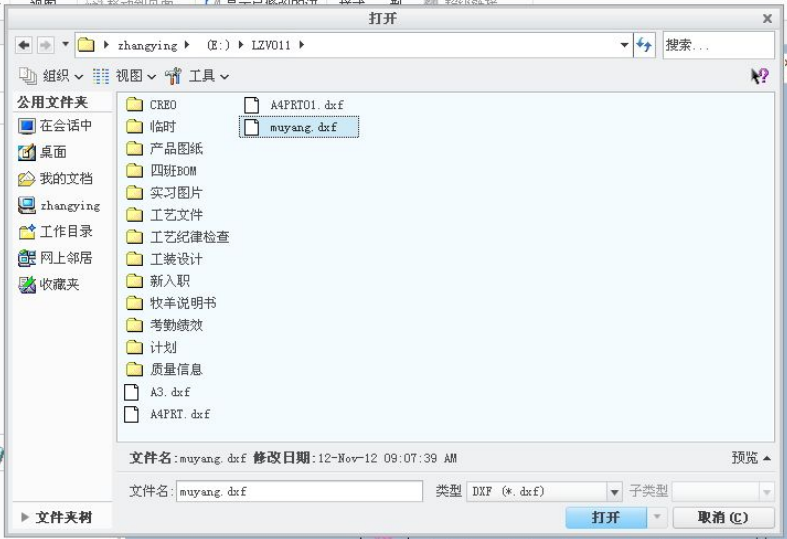

(2)选择刚刚用 CAD 创建的企业标志文件，如下图，点打开

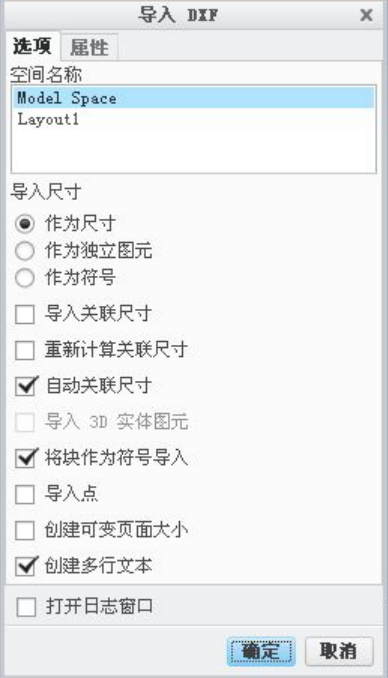

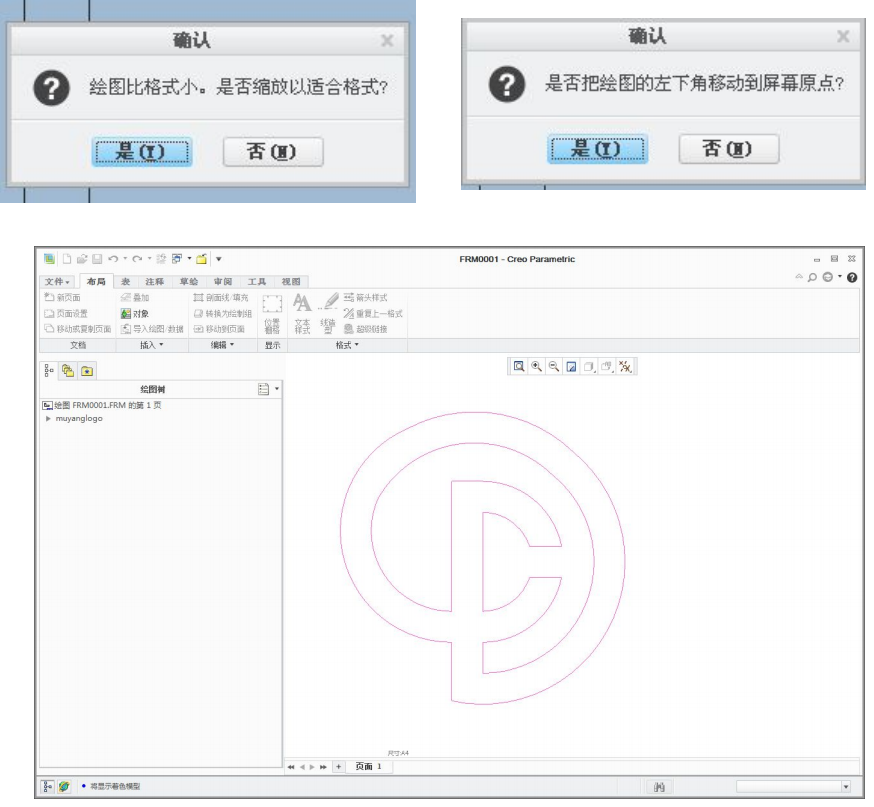

(3)点否再点否，导入后如图

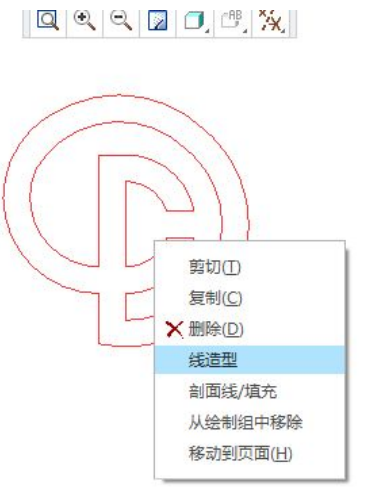

(4)修改线造型，选几何，点确定，如图

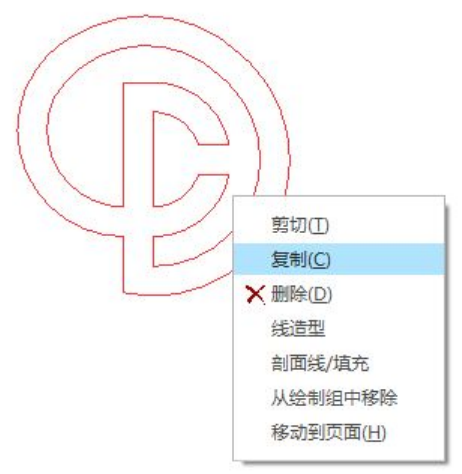

(5)复制企业标志

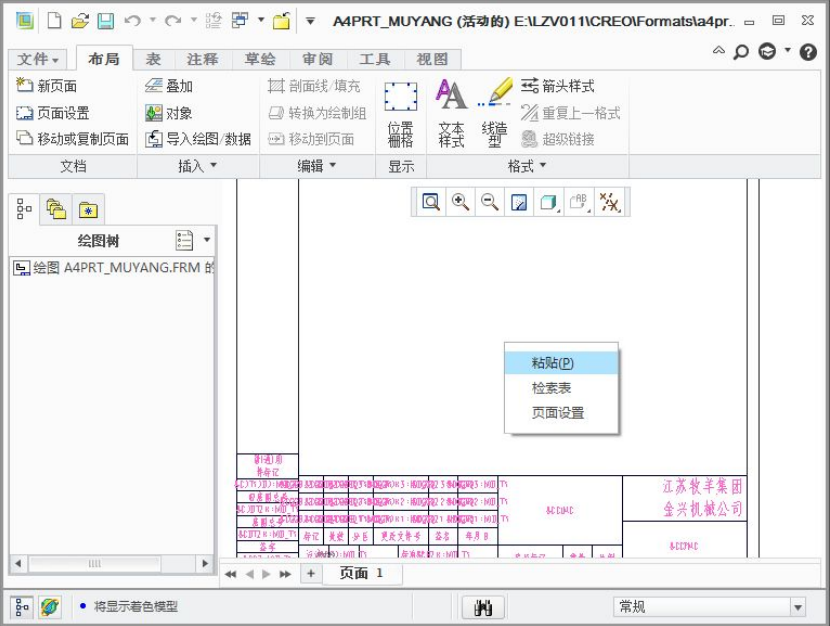

(6)粘贴到模板文件中，如下图

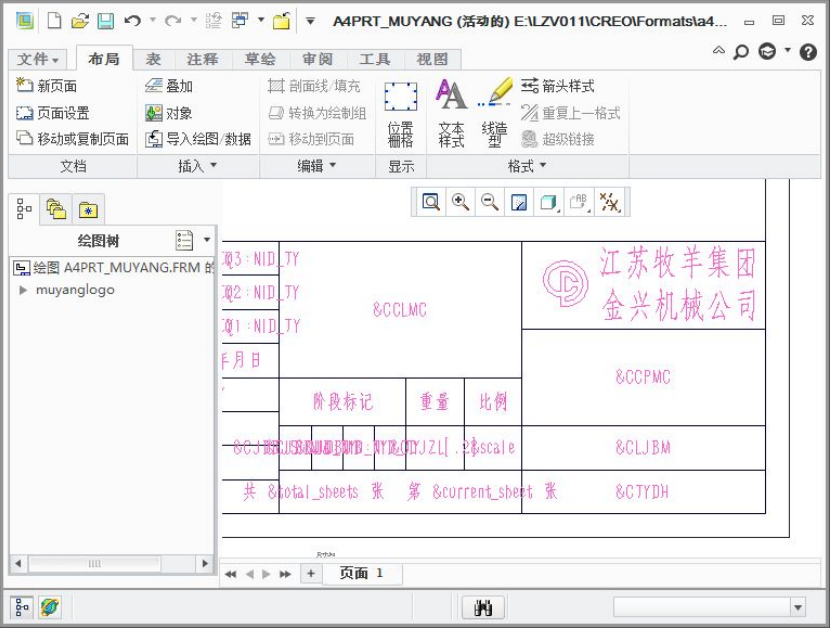

(7)调整大小和位置，如下图

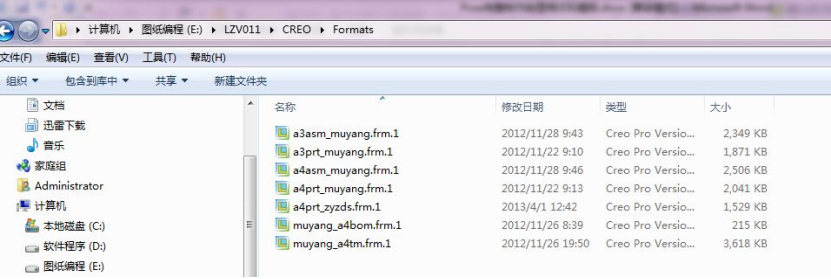

(8)保存格式文件，将文件保存在制定文件夹中，例如：E:\LZV011\CREO\Formats
注：在绘制装配格式模板时会涉及到材料明细表，下面介绍下零件明细表的制作方法：
(1) 用插入表的方法插入一个如下图的材料明细表
注意明细表的生长方向，属性如下图

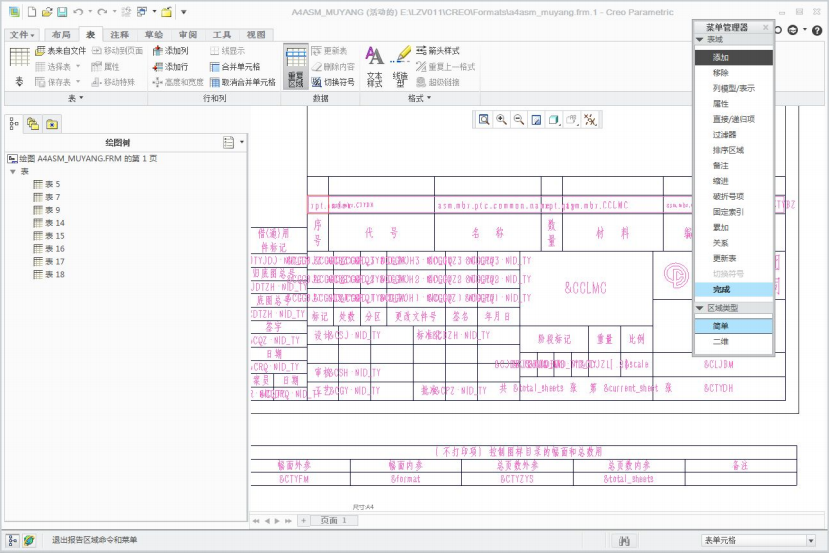

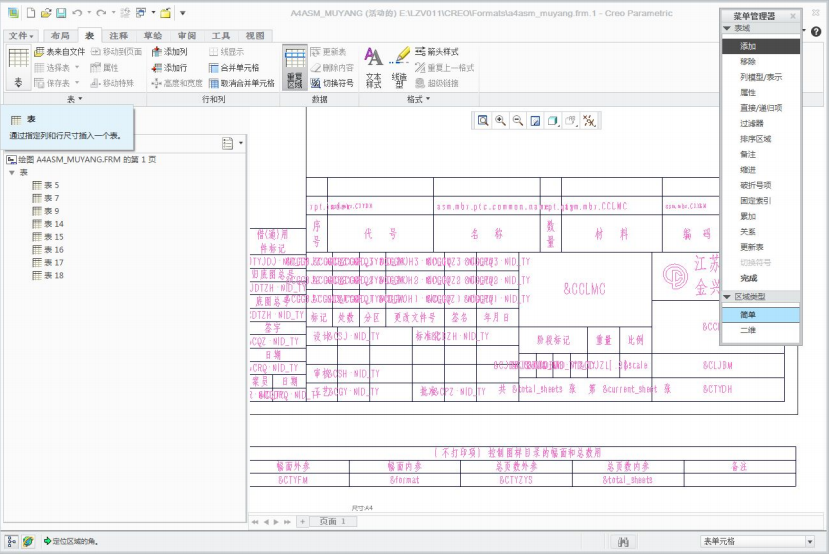

(2) 设置重复区域，选添加→简单
(3)选择第二行第个单元格，按住 Ctrl 选择此行的最后一个单元格,点完成，如图
