creo工程图转dwg格式的详细步骤

①将drawing_units的值改为mm

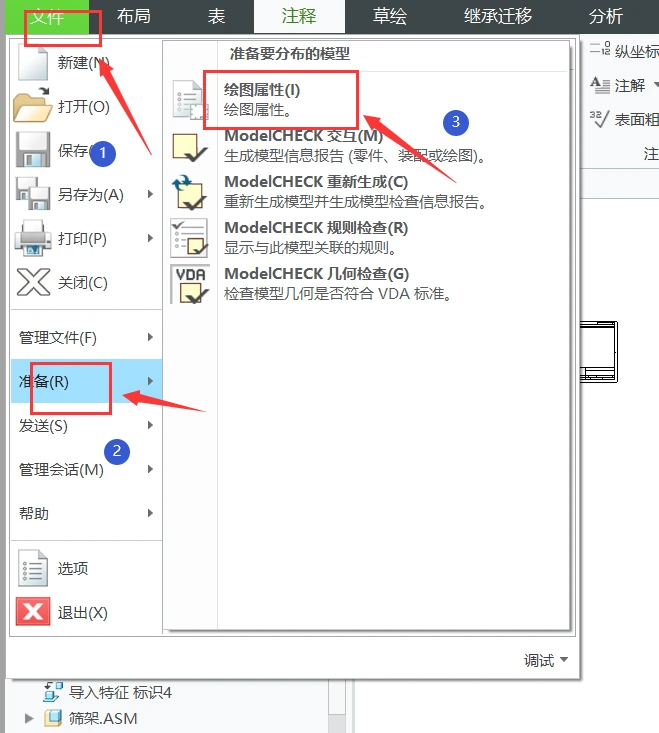

文件-----准备-----绘图属性

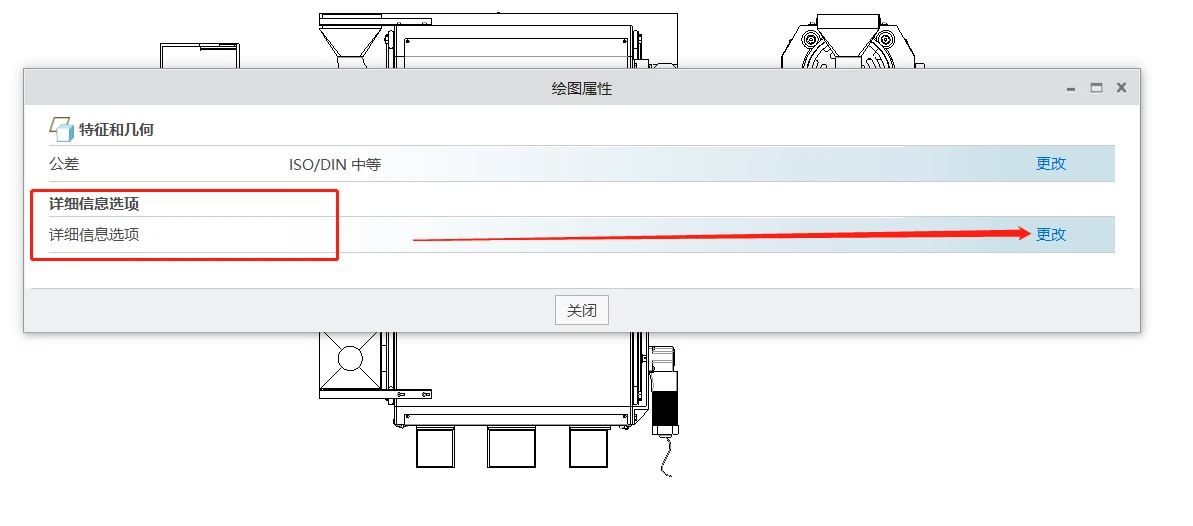

详细信息选项-----更改

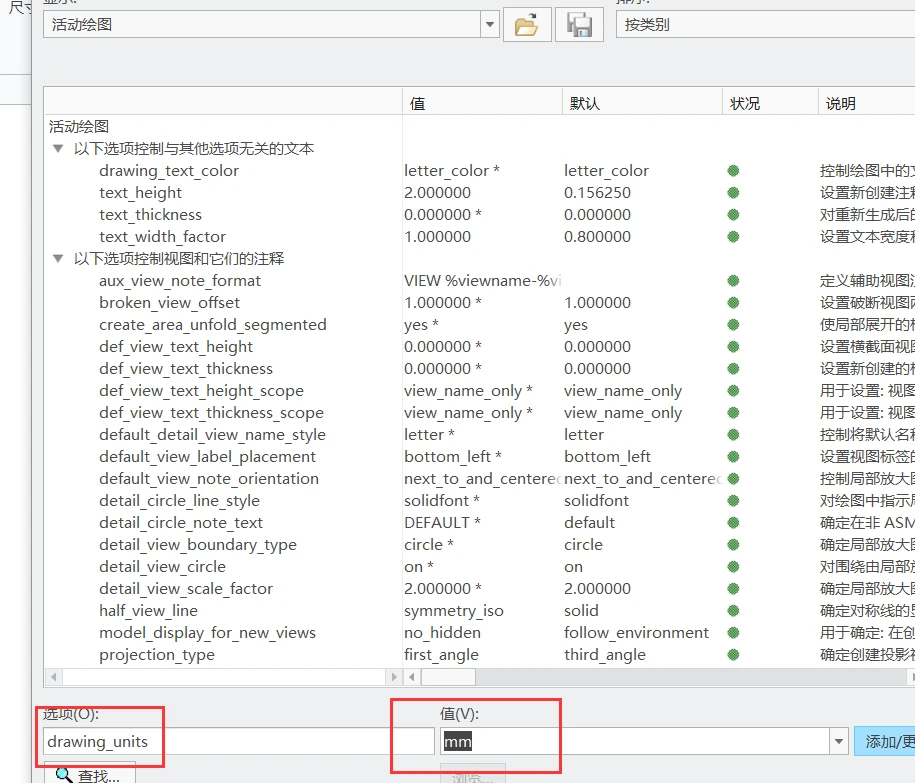

将drawing_units的值改为mm

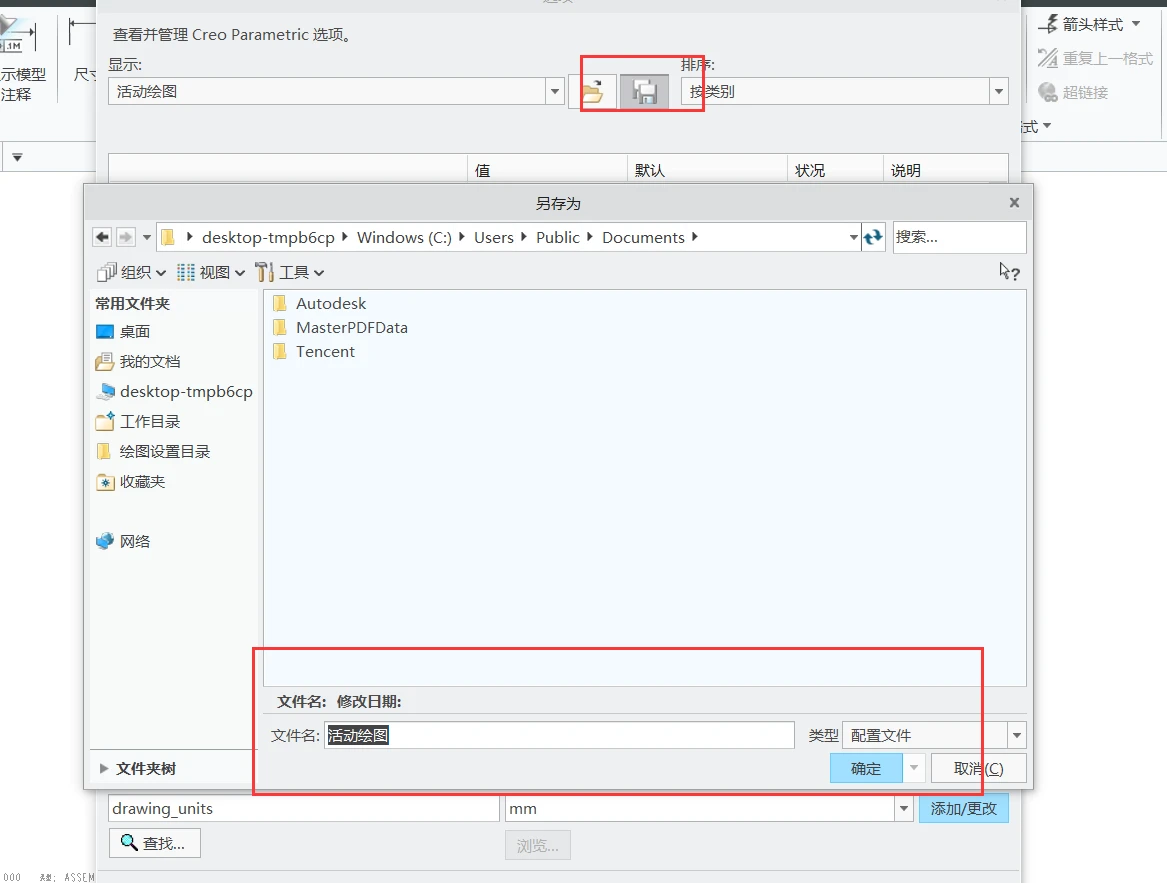

保存配置文件

路径看安装在哪个盘 F:\Software Installation Directory\Creo6.0\Creo 6.0.0.0\Common Files\text

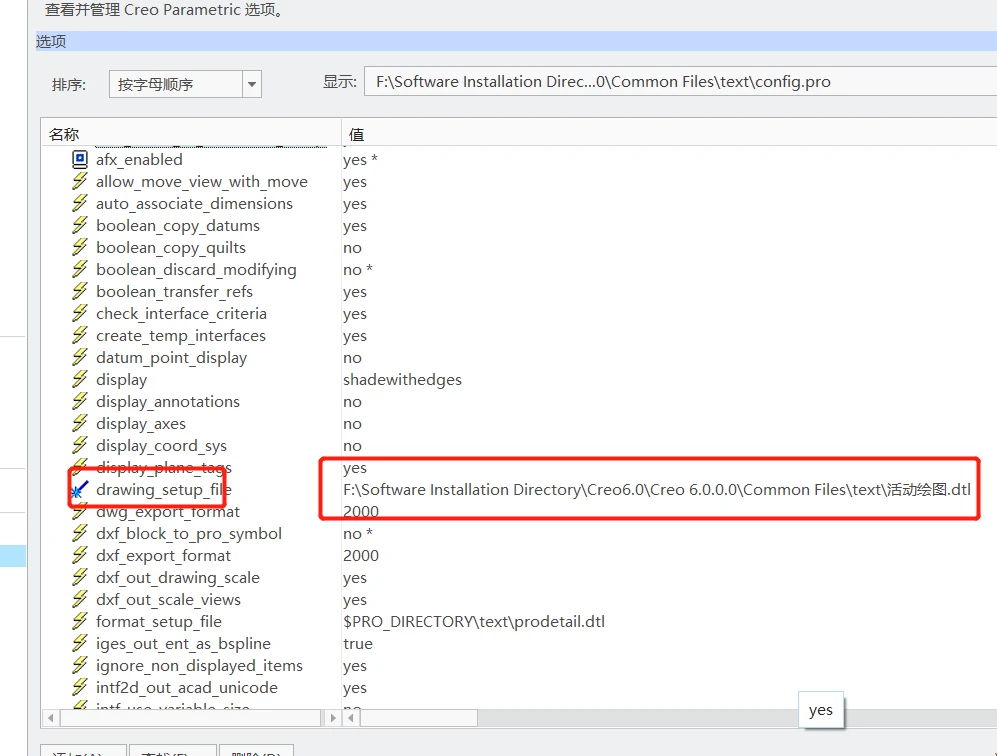

绘图属性所有的设置要想生效,必须将config文件中的drawing_setup file路径必须指向上一步骤的配置文件路径

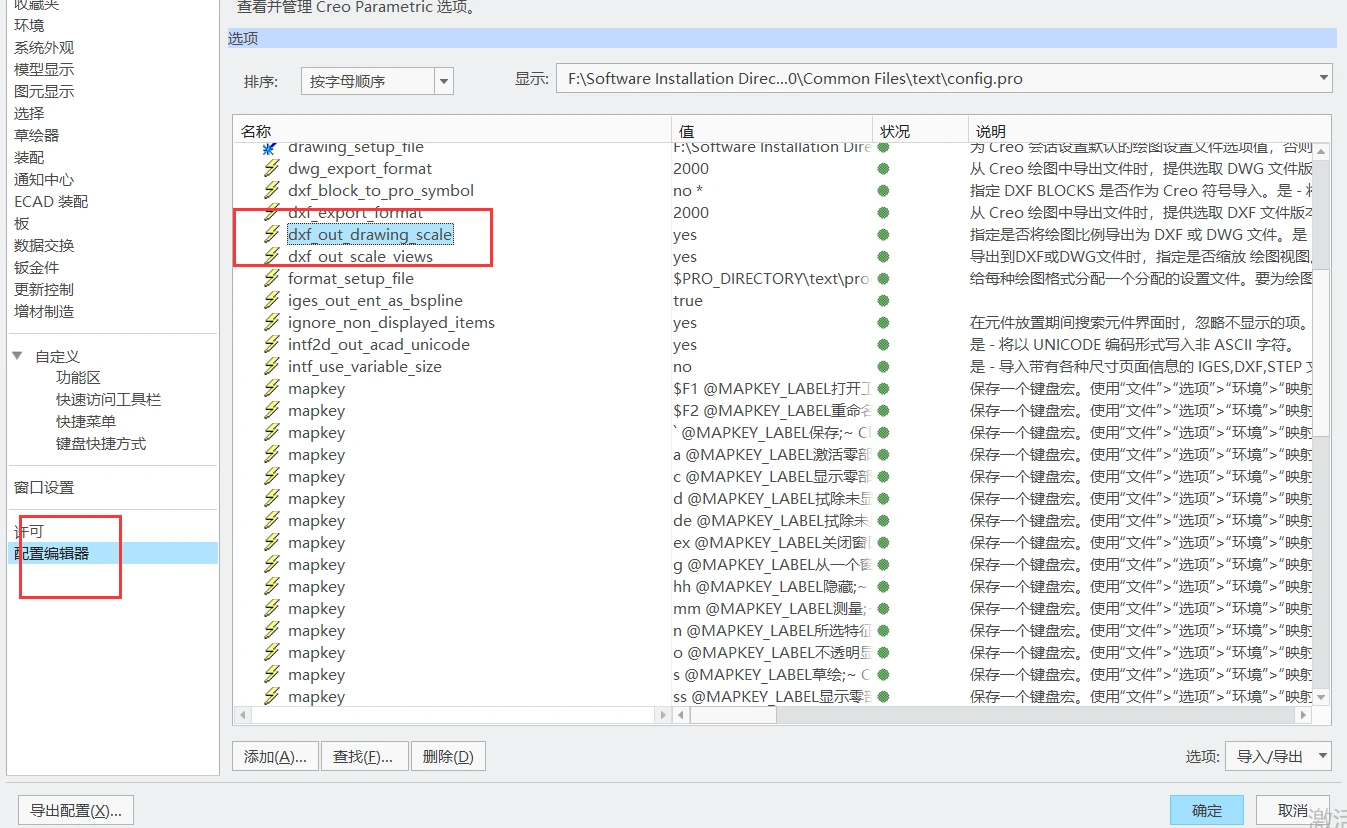

②config文件中的dxf_out_drawing_scale与dxf_out_scale_views和dxf_out_comments值改为yes


③导出的图纸为1:1真实比例太大需要进行一定的缩放

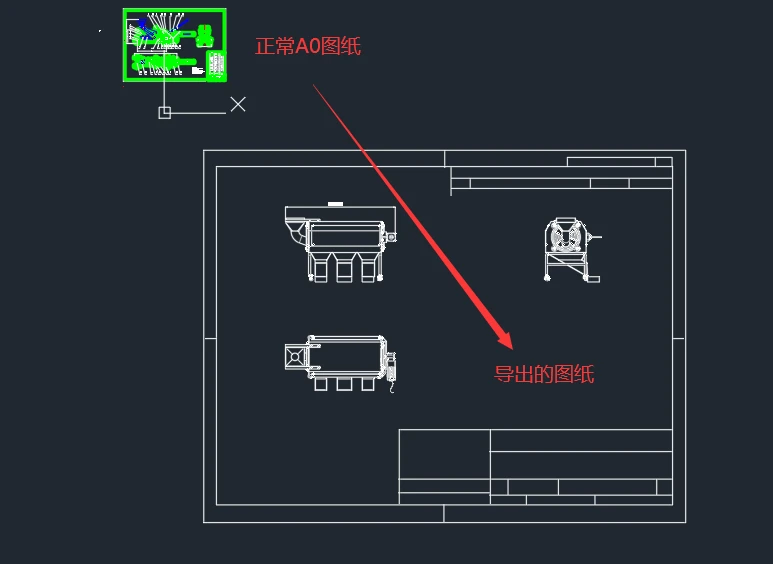

进行测量A0图框宽度为841,导出的图纸为4318,大概需要缩放为1/5

在CAD中输入sc命令进行缩放

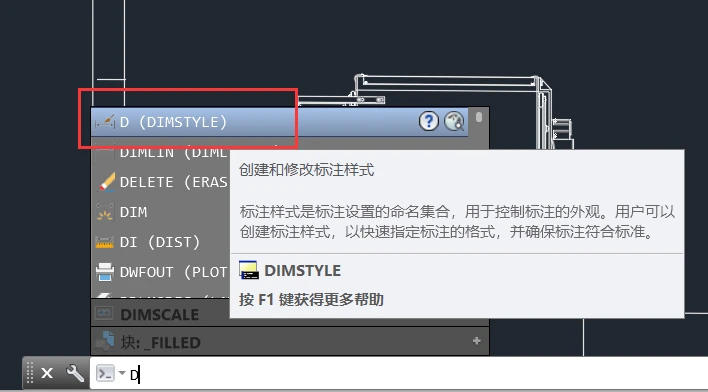

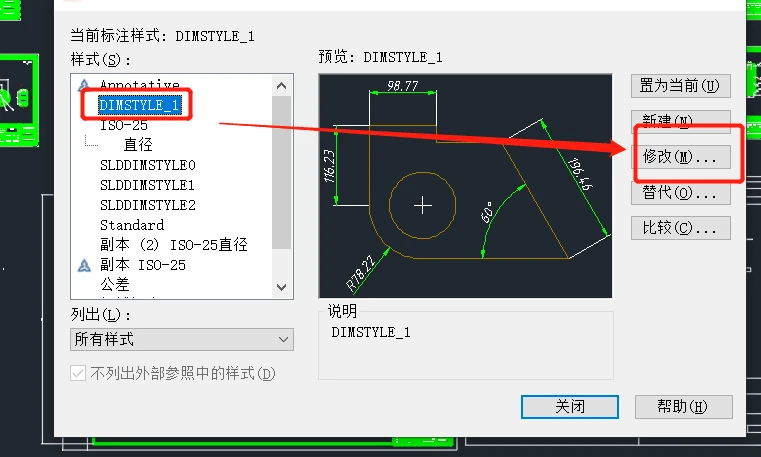

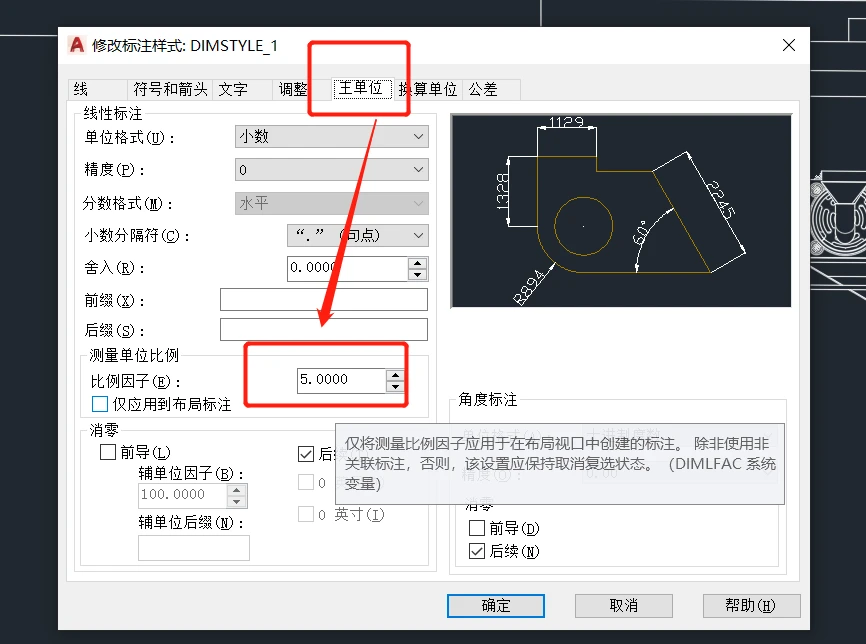

注意修改的要是导进来的DIMSTYLE_1 否则无效,依据具体情况而定

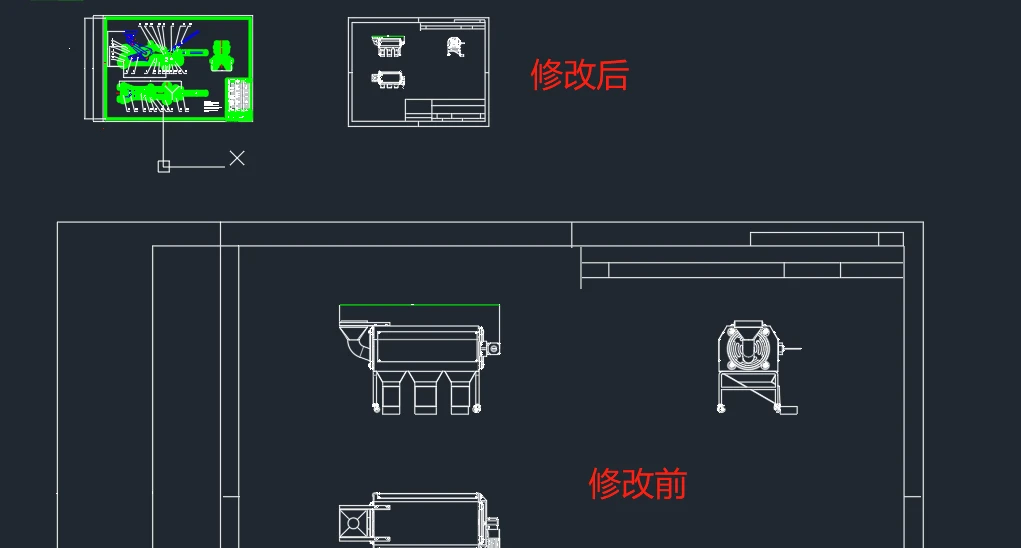

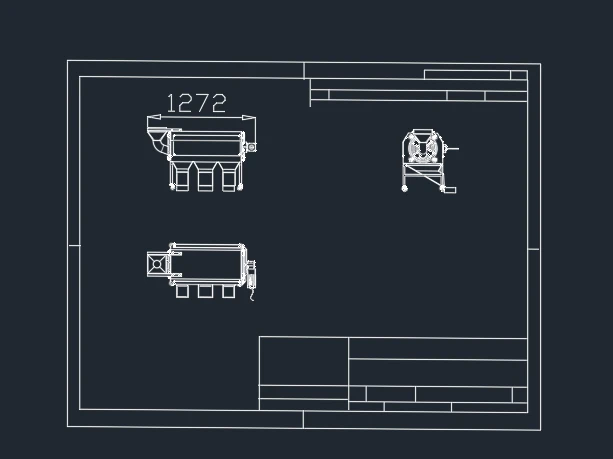

效果

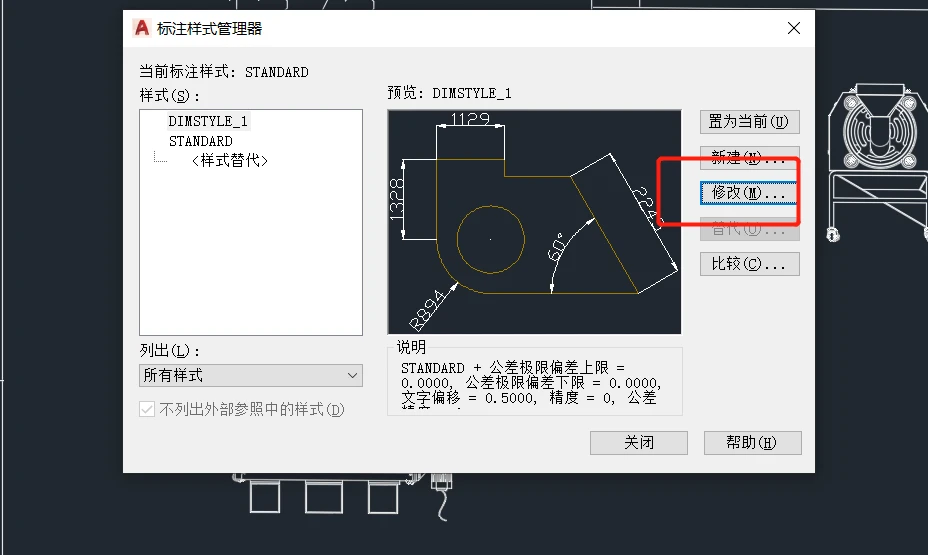

当有很多样式时,注意修改的要是导进来的DIMSTYLE_1 否则无效,依据具体情况而定
