Creo怎么创建剖切视图？模型想要创建剖切视图，该怎么创建呢？下面我们就来看看详细教程。
打开视图属性卡。
右键单击需要剖切的视图，点击“属性”，打开视图属性卡。
添加横截面。
在视图属性卡中选择“截面”标签页，勾选“2D横截面”，点击“+”号。
输入截面名称。
在弹出的对话框中，输入横截面的名称“A”，然后点击右侧“√”号。
指定横截面。
步骤3后会弹出一个菜单管理器，要求设置平面，这里我们点击模型树中的“FRONT”平面作为横截面。
指定箭头显示视图。

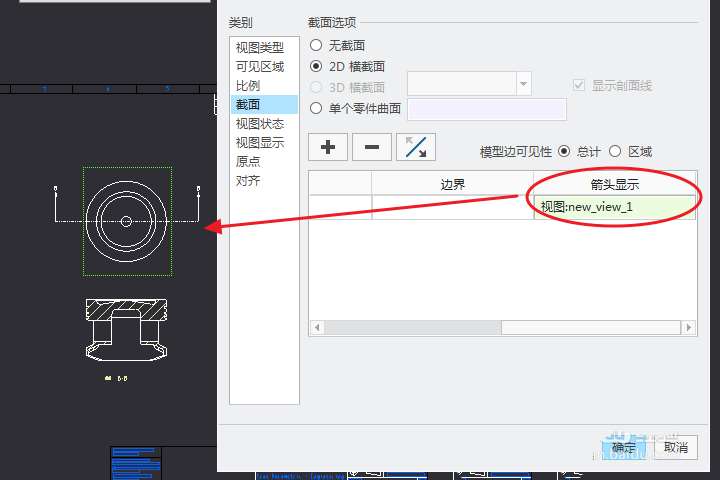

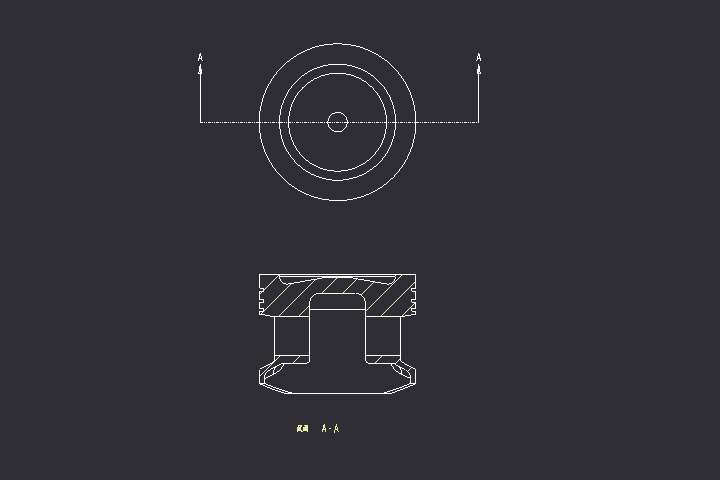

将截面选项框的水平滚动条拉到最右侧，点击“箭头显示”下的方框，然后在绘图区单击需要添加箭头的视图，最后点击应用，即可完成剖切视图的创建。
注意事项：
阶梯剖切的创建更加复杂，后续再单独写。
以上就是Creo创建剖切视图的技巧，希望大家喜欢，请继续关注脚本之家。
