教程：Proe/Creo阶梯剖视图与局部剖视图创建

以下图为例，简单介绍如何创建阶梯剖视图和局部剖视图。

一、阶梯剖视图

方法：

1.新建一个绘图文件。

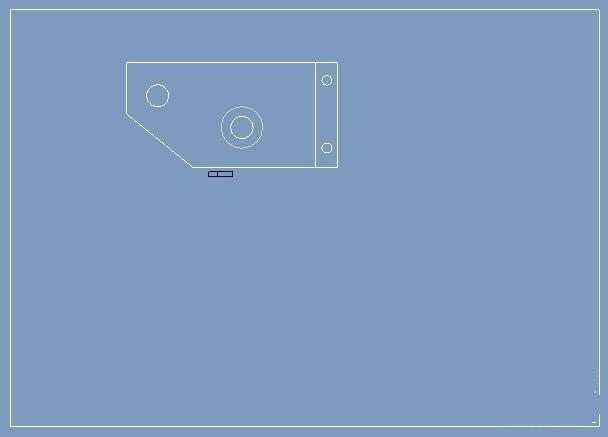

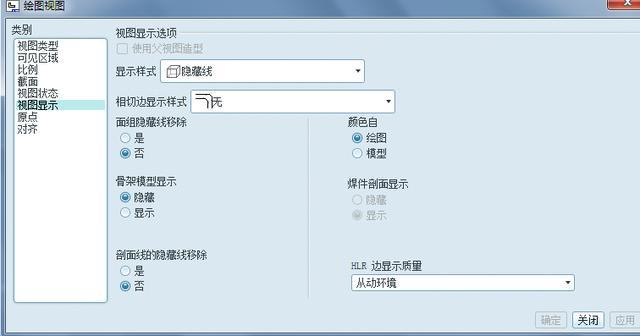

2.插入普通视图，如下图。

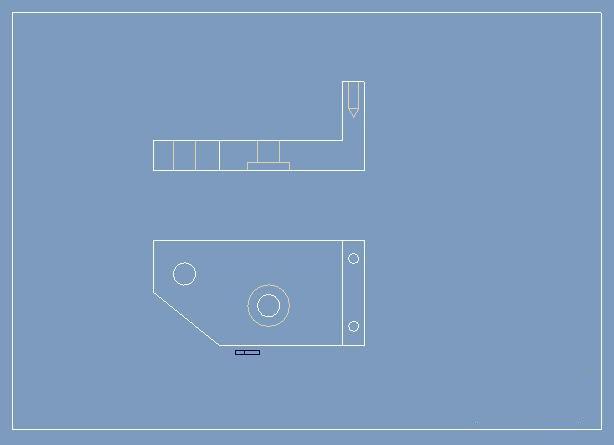

3.选中第一个视图，鼠标右击，选择插入投影视图，将鼠标向上移动，拖出第二个视图，如下图所示。

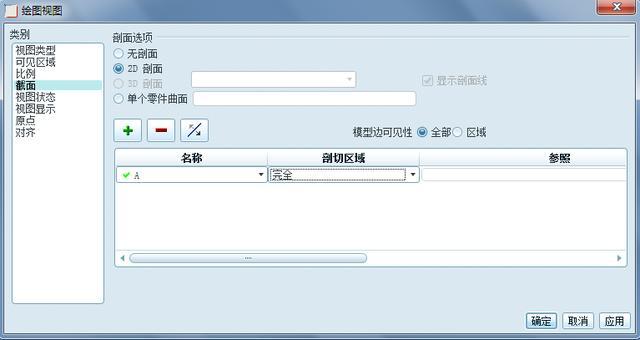

4.选择上图中的第一个视图，鼠标右击选择【属性】，在【截面】栏中，选择2D剖面。点绿色的“+”号出现下图的菜单管理器.

选择【偏移】-【双侧】-【单一】-完成，输入截面名称。

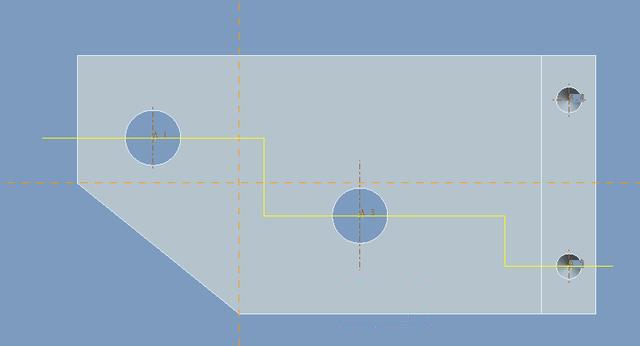

5.系统自动跳入零件环境，选择合适的平面草绘出剖线。

完成后，点击勾号。

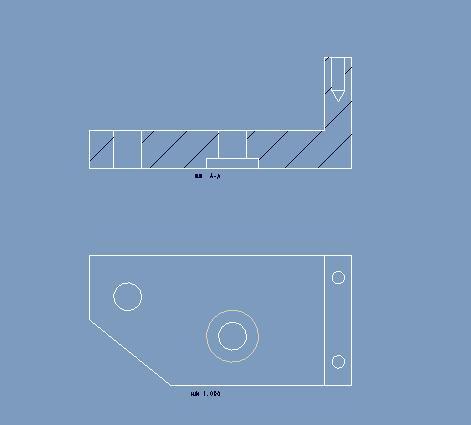

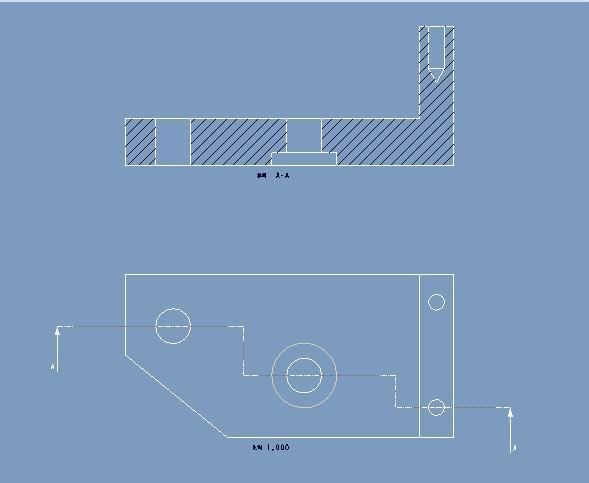

6.点下图的确定，这样阶梯剖视就出来了。

7.调整剖面线的间距和添加箭头。双击剖面线，在弹出的菜单中选择【间距】-【一半】（可以进行多次减半）-【完成】。

选择带有剖面线的视图，鼠标右击选择【添加箭头】，再点击另一个视图，在其上添加箭头。

二、局部剖视图

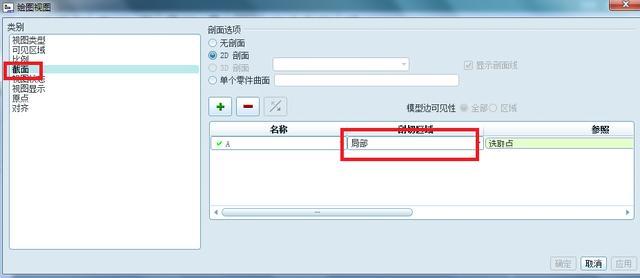

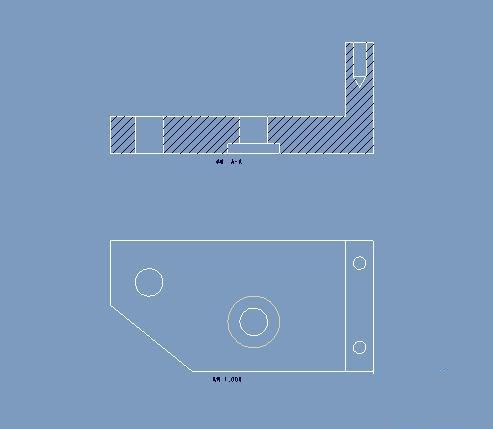

1.双击要局部剖视的视图,选择“截面”，选择刚才的A，剖切区域选择【局部】。如下图。

2.选取截面间断的中心点< A >。单击剖切区域的中心位置，出现一个X型。

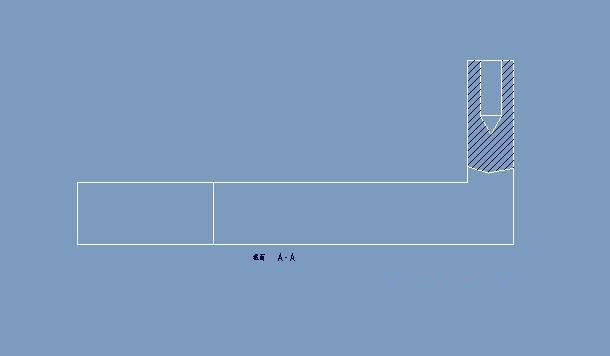

3.草绘样条作为剖切区域的轮廓，单击应用和完成。

4.调整剖面线间距。
