Creo工程图尺寸修改技巧与剖视图、局部视图详解

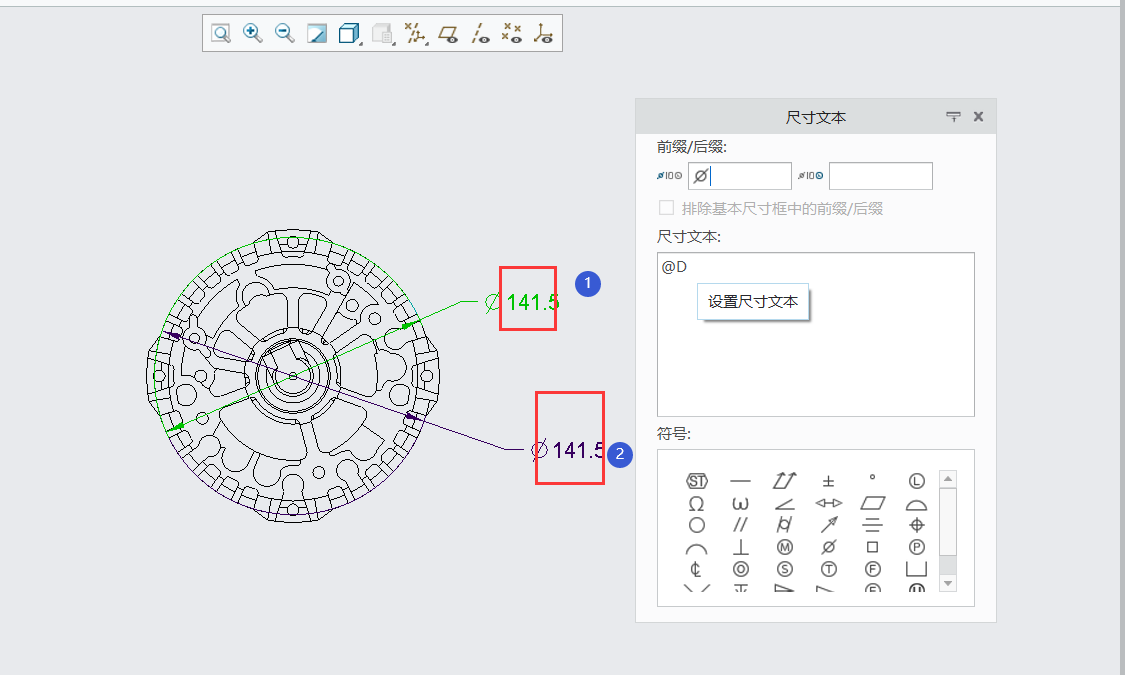

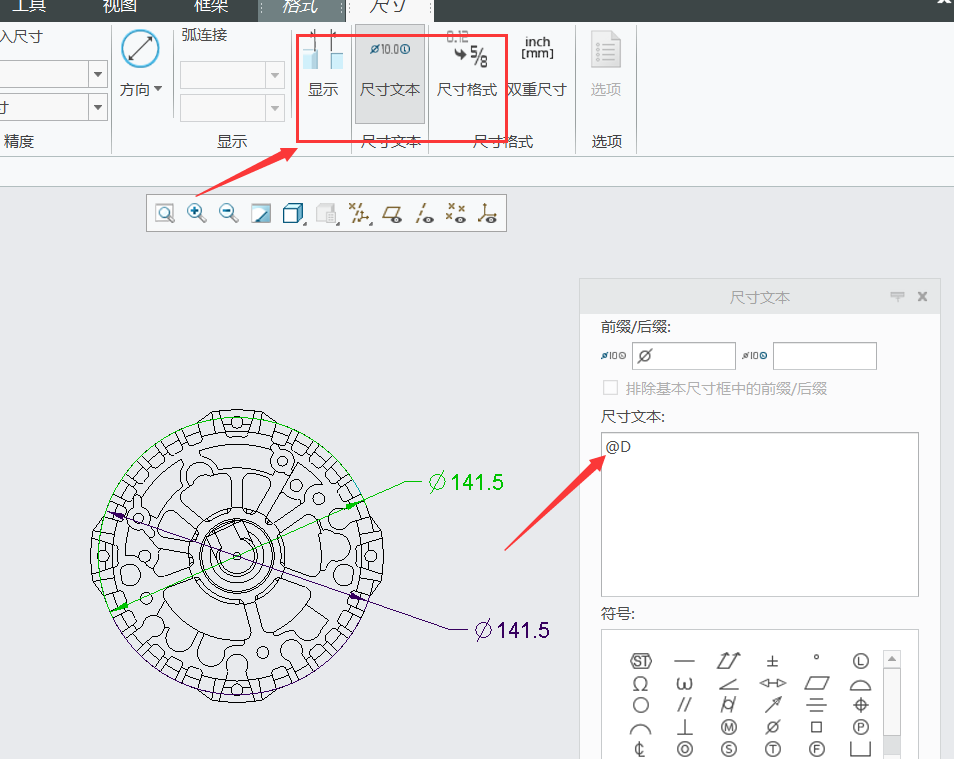

01：强制尺寸修改：下图FIG.01尺寸①和②是同一个尺寸------双击尺寸------点击尺寸文本-----将@D修改成@O-------接着在后面输入任意想修改成的数字即可;修改后的效果见FIG.03

   强制尺寸修改FIG.01


   强制尺寸修改FIG.02

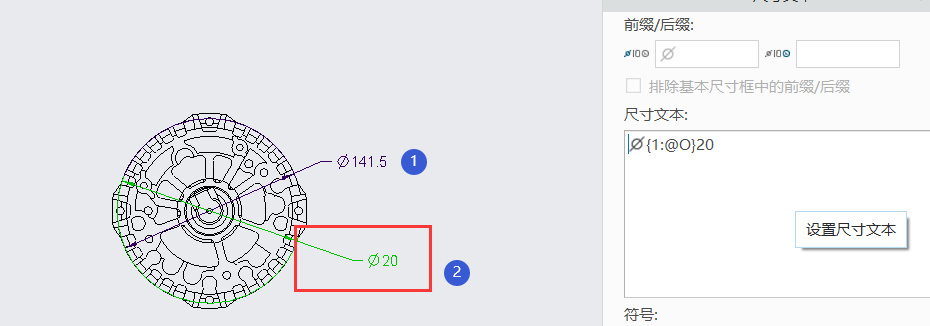

   强制尺寸修改FIG.03

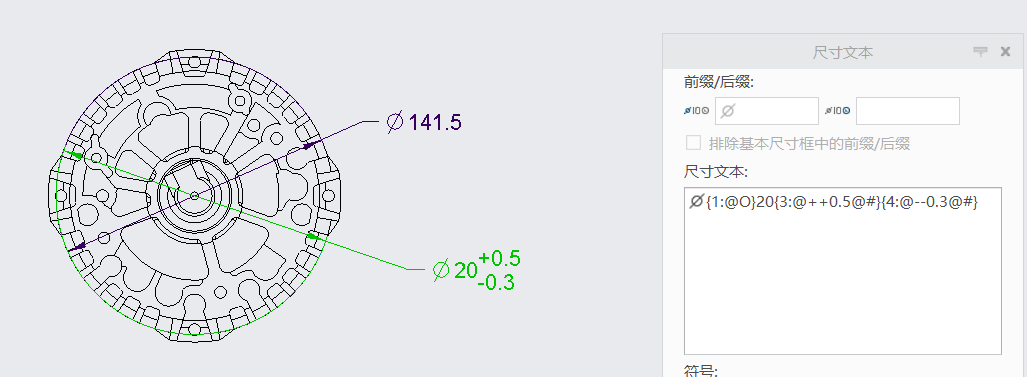

要添加公差：@上标@#@下标@#；假如上偏差为+0.5，下偏差为-0.3，则为@++0.5@#@--0.3@#

   强制尺寸修改FIG.04


默认安装情况下creo中公差标注为灰色使用不了，可以在config中设置，即可使用

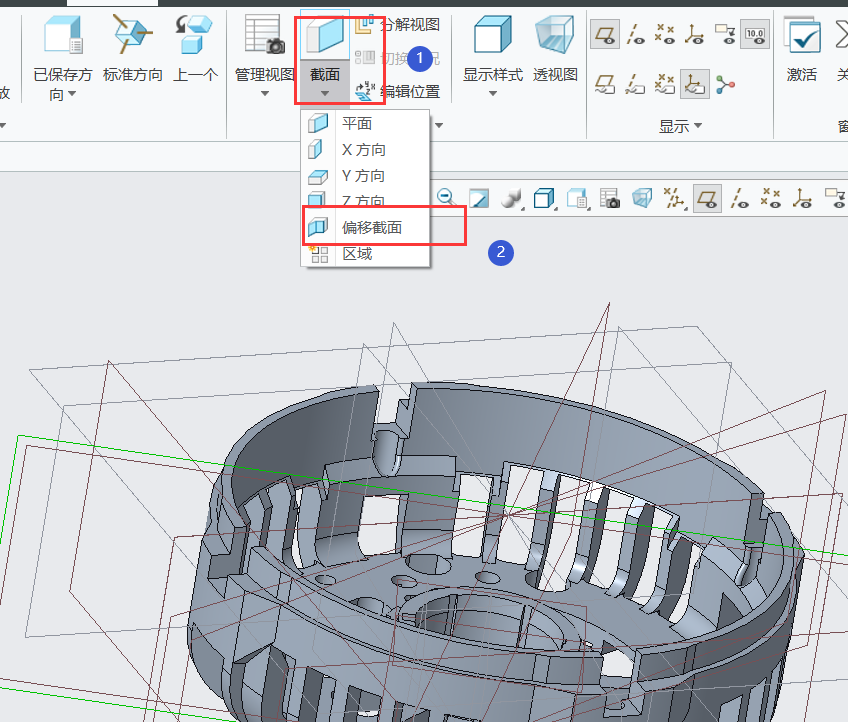

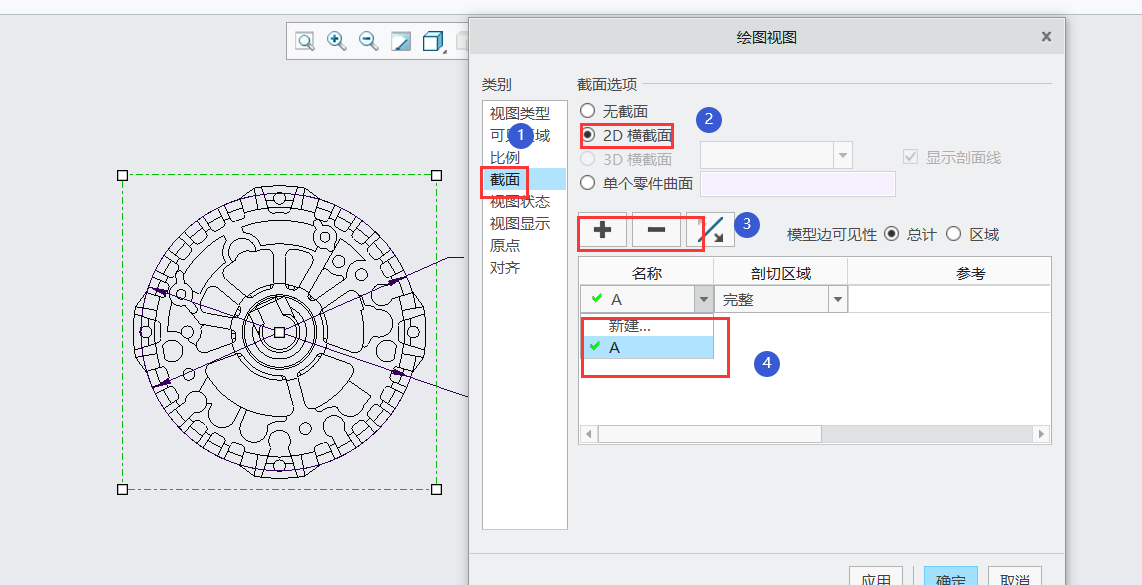

02：剖视图：截面------偏移截面（选平面多用于规则剖）-------草绘一个截面（FIG.02)-----回到工程图-----双击要剖的视图-----截面------2D横截面------点击＋-----选择刚才建的截面-----确定即可

   剖视图FIG.01

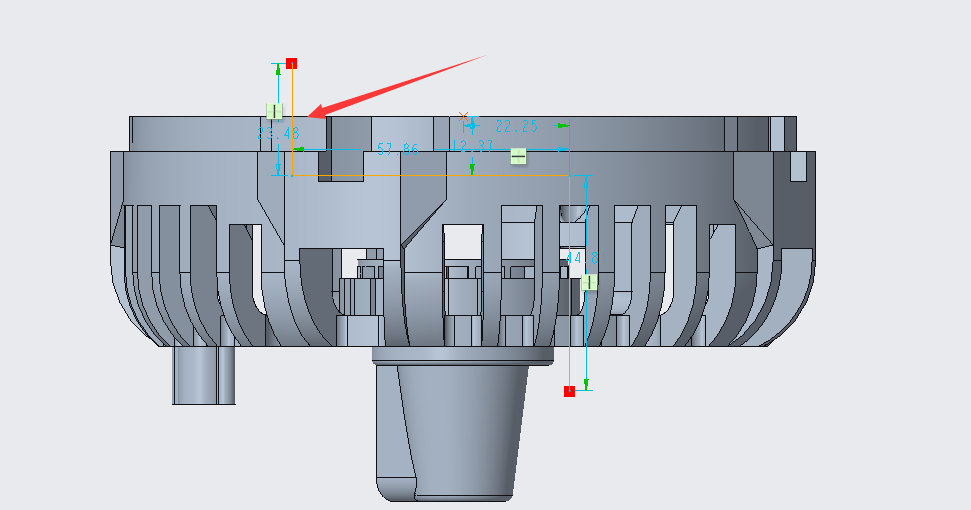

   剖视图FIG.02


   剖视图FIG.03


   剖视图FIG.04


   剖视图FIG.05

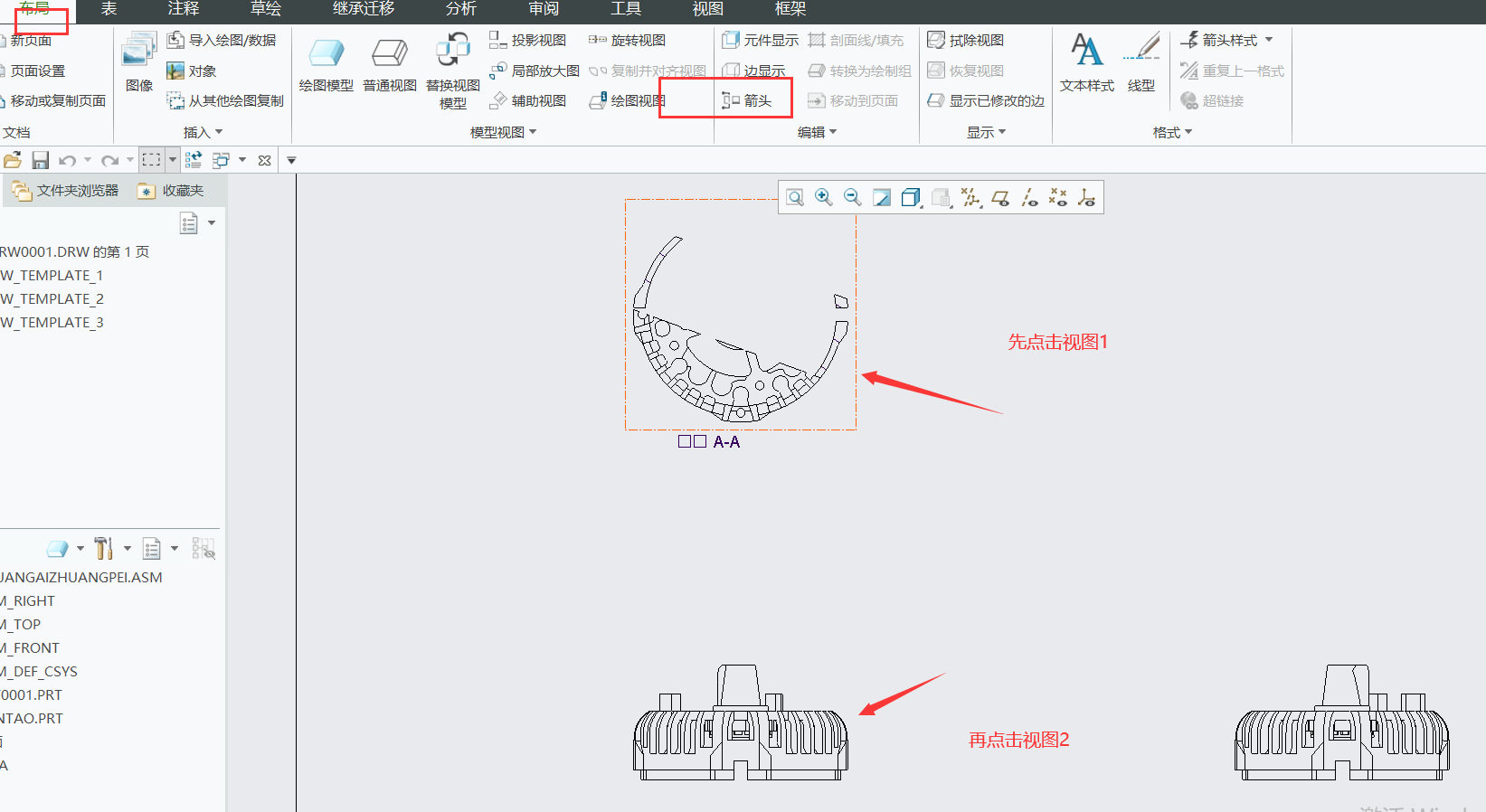

按FIG.04操作即可调出FIG.0.5所示箭头，双击剖面线可以修改剖面线角度，剖面线间距

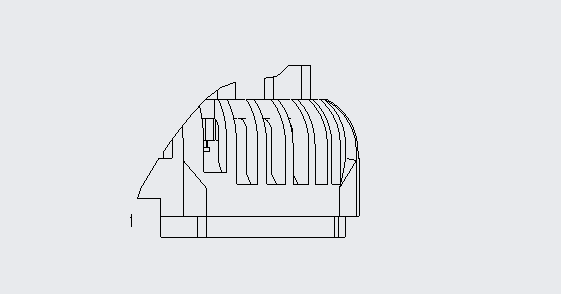

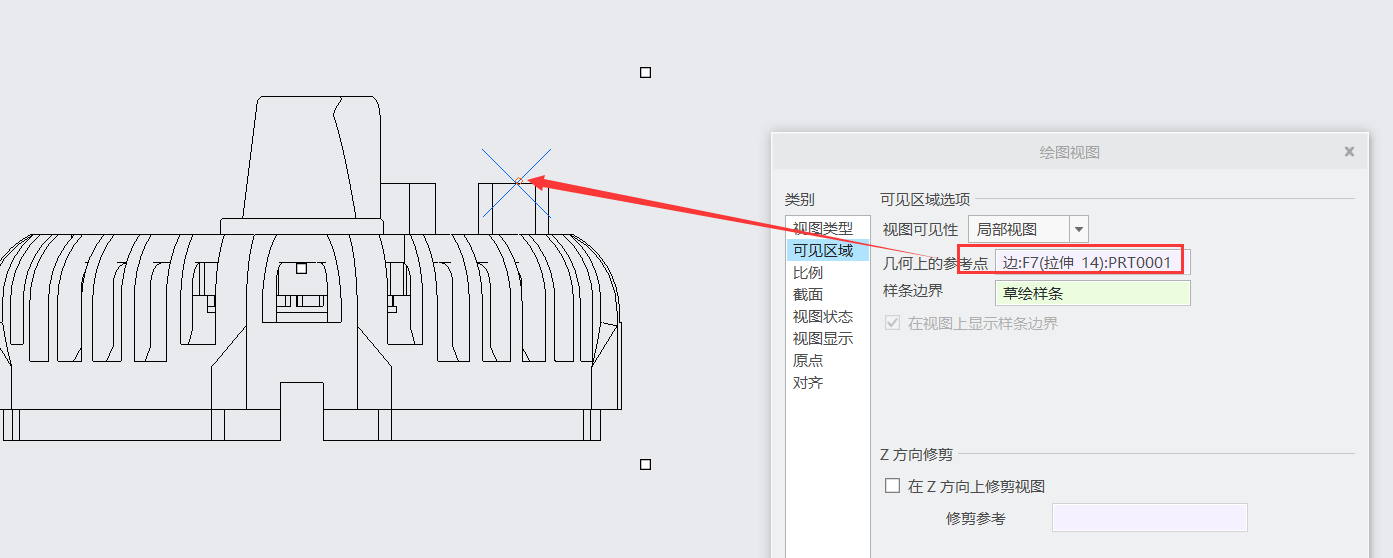

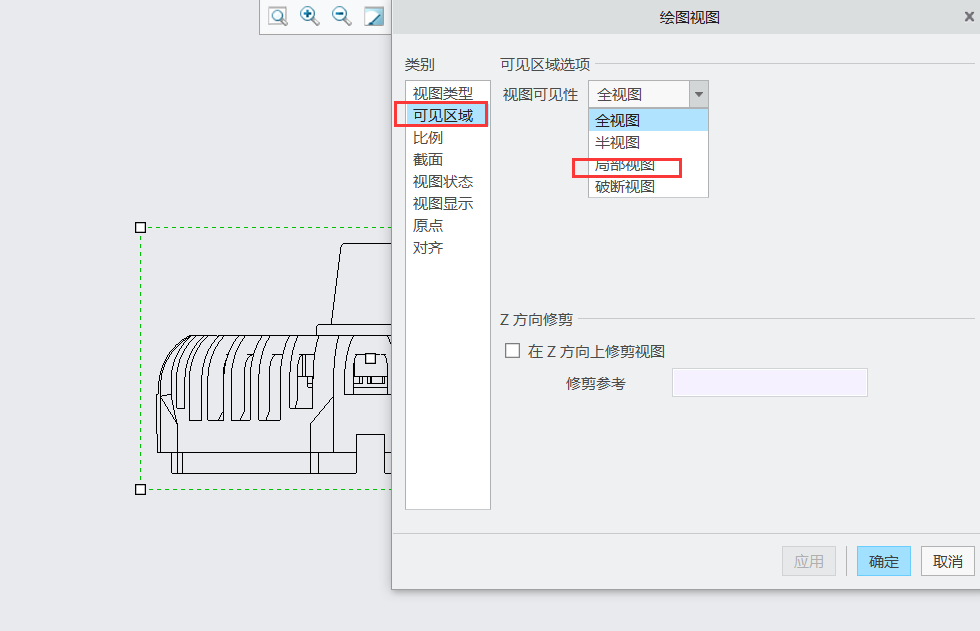

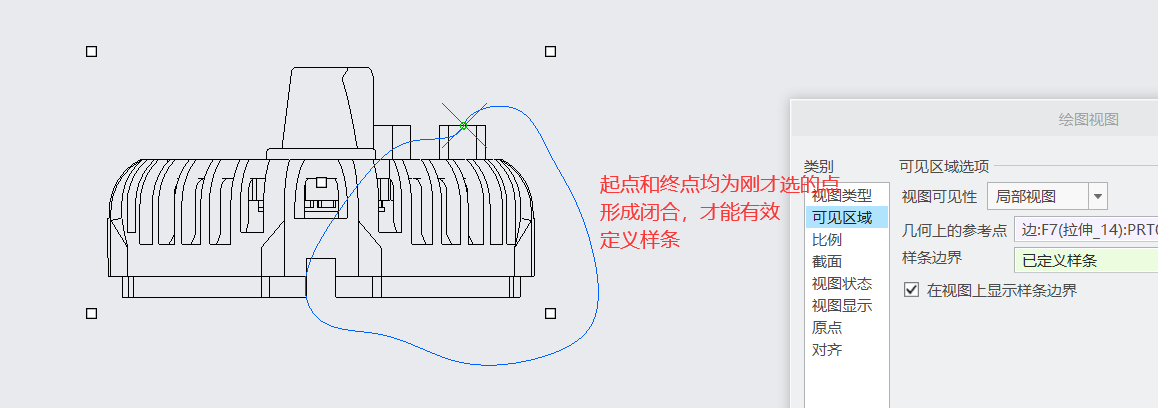

03：局部视图：双击视图出现对话框-----选择可见区域-----局部视图-----点击几何上的参考点------在模型上选择一点------接着绘制样条边界（形成闭合：起点终点均为刚才选的点）-----绘制完点击确认

   局部视图FIG.01


   局部视图FIG.02


   局部视图FIG.03


   FIG.04

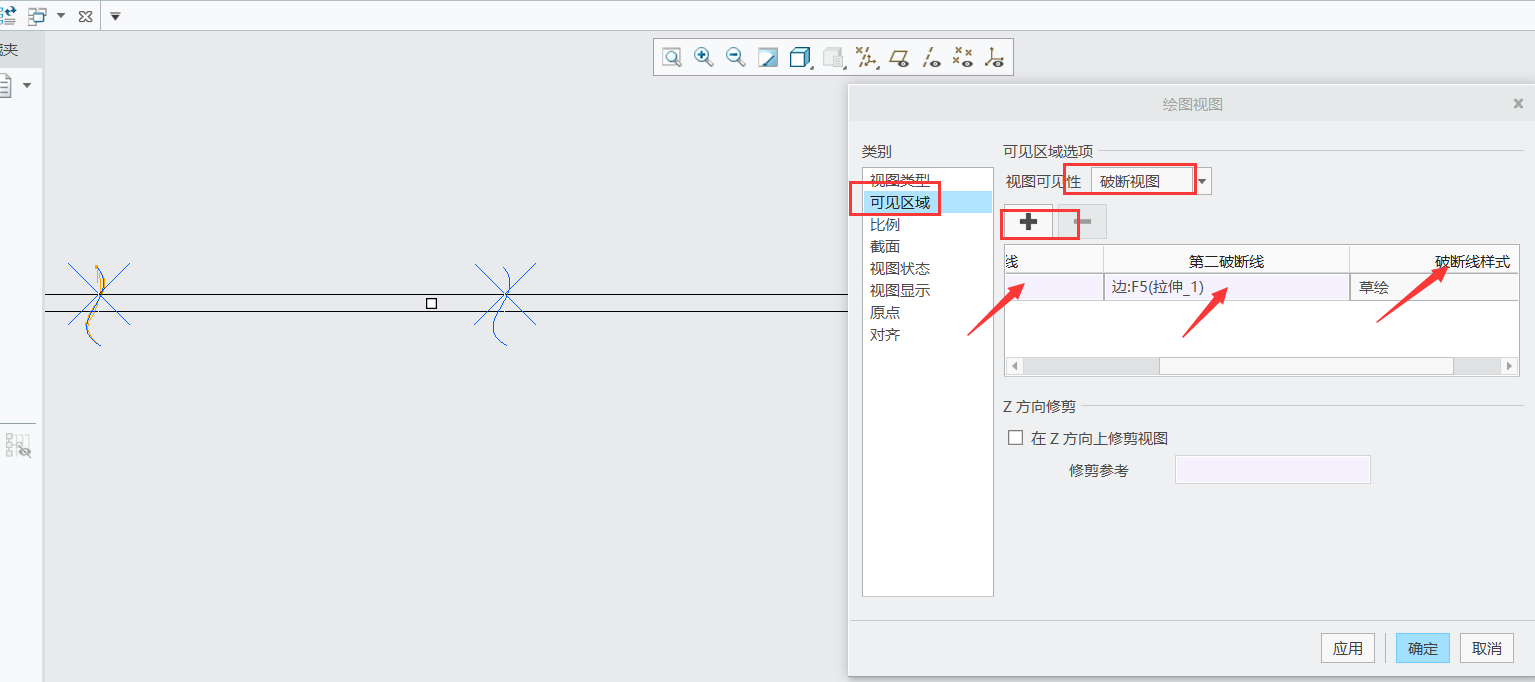

04：破断视图：方法类似

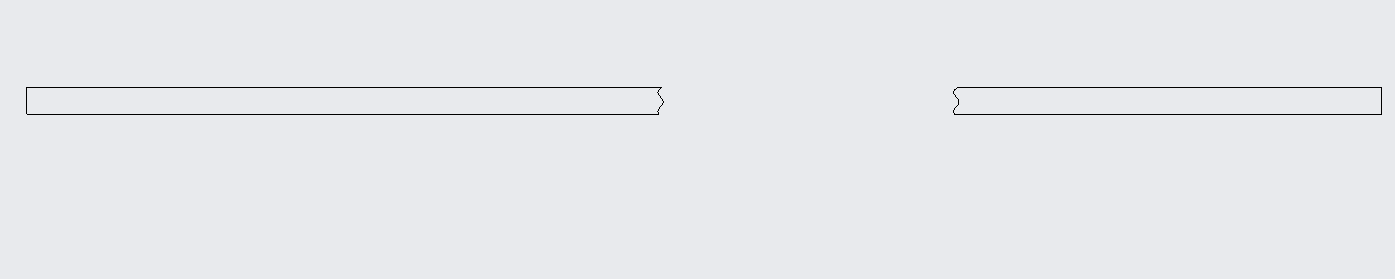

   破断视图FIG.01


   破断视图FIG.02
