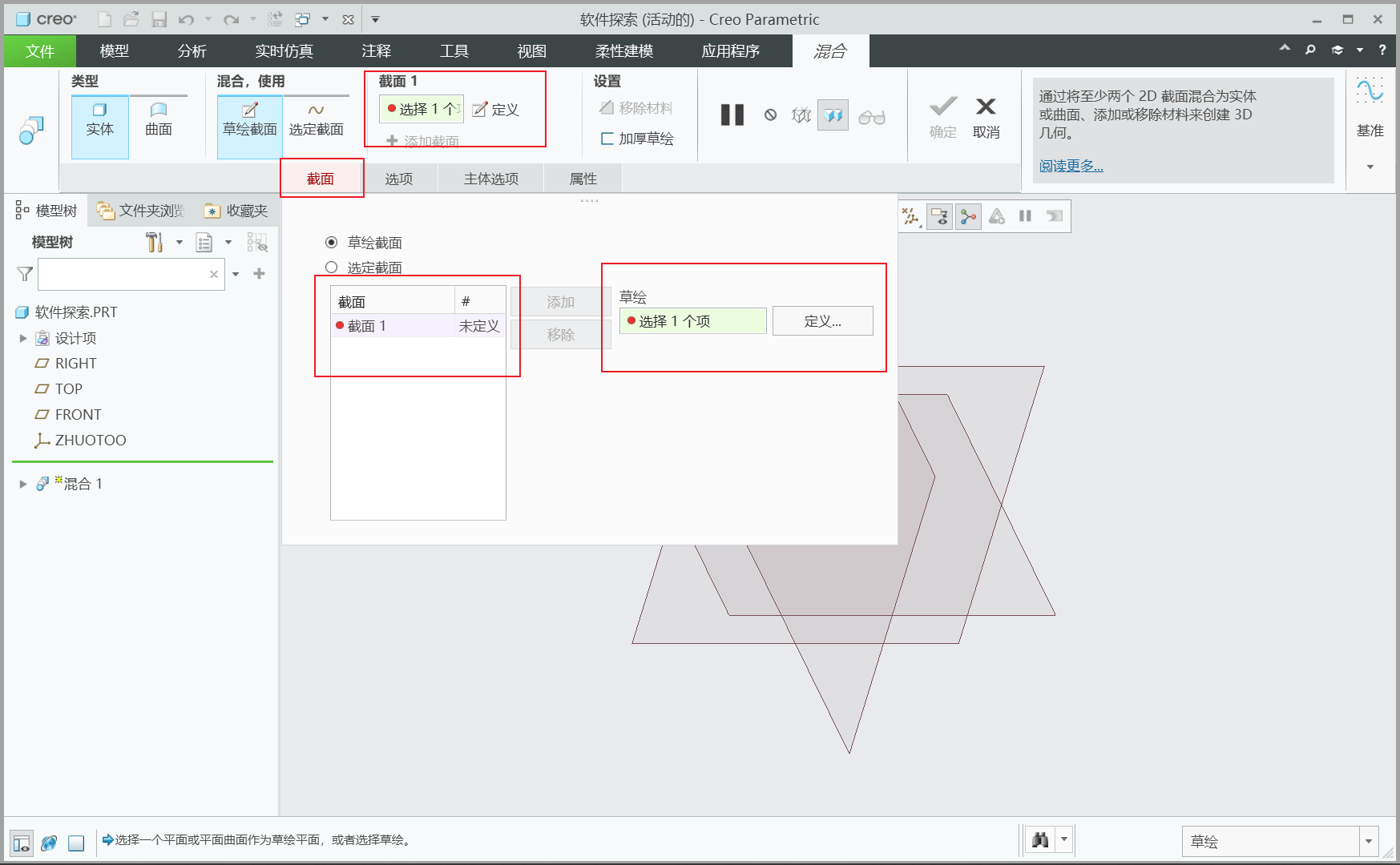

点进混合，发现标红处需要设置。
其中截面1在上方栏和下方两处提醒
一共2个需要设置的参数，即截面1和草绘
图一

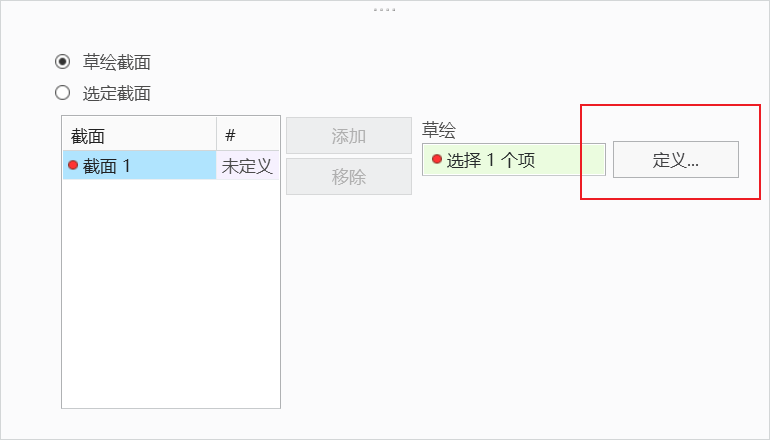

点击截面1设置无反应，不可选择平面
点击草绘定义可选择平面
图二

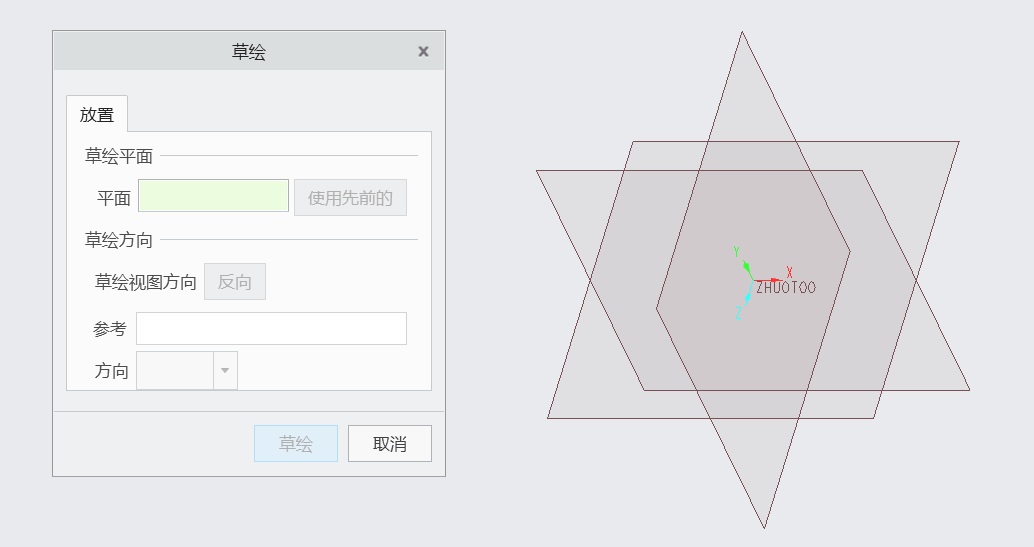

图三（点击定义后弹出选择平面）

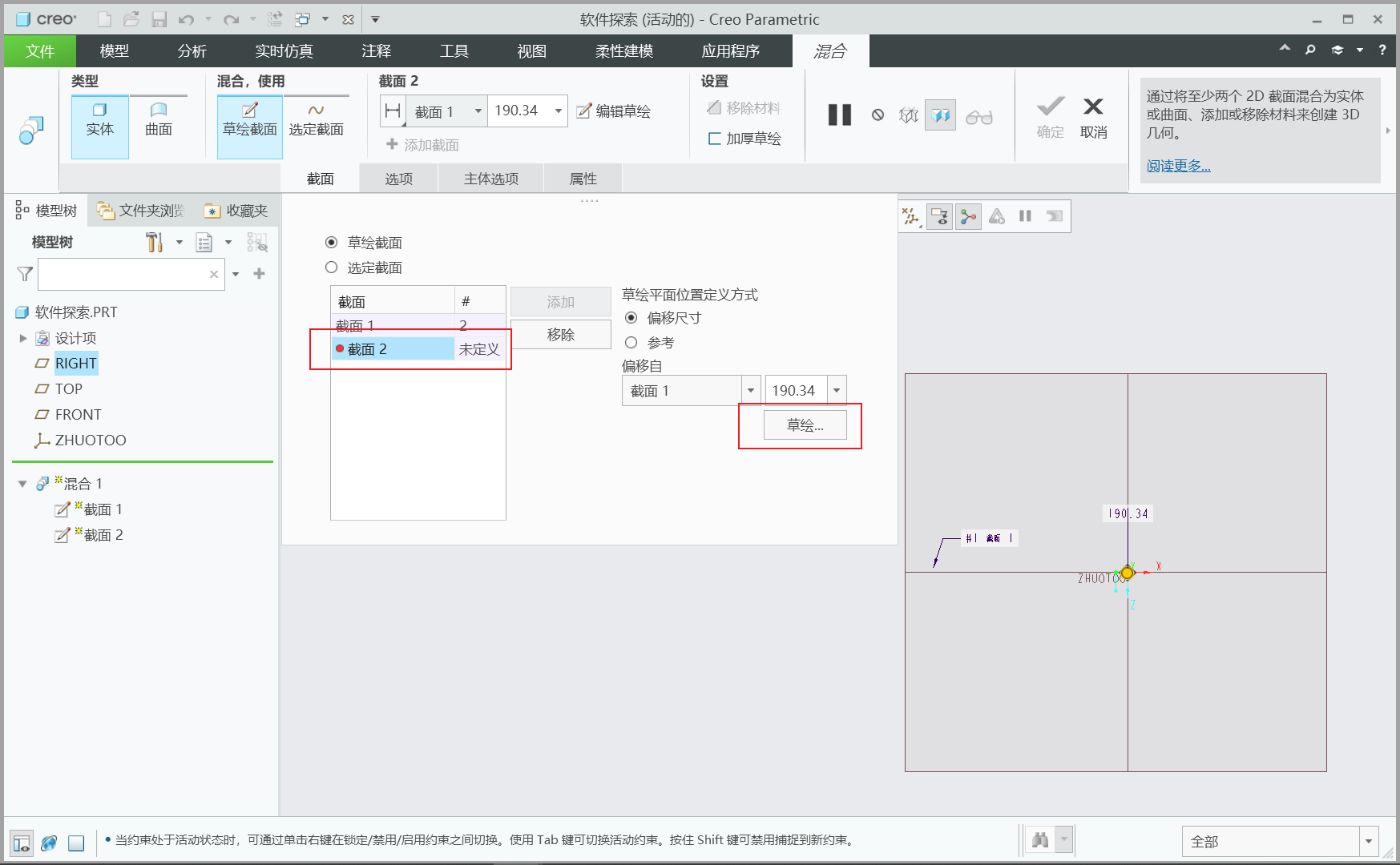

进行草绘，随意画一个圆确定后出来发现还有一个必选截面2
同样进行草绘再画一个圆
图四

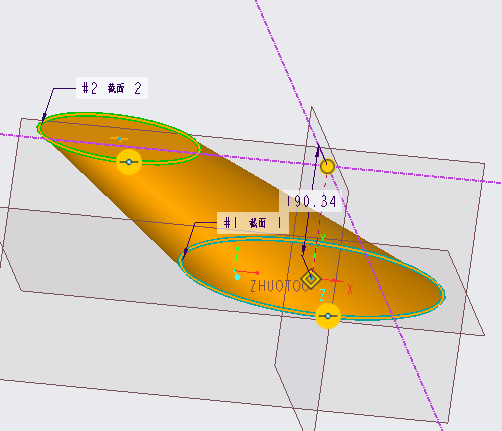

出现了图五模型
图五

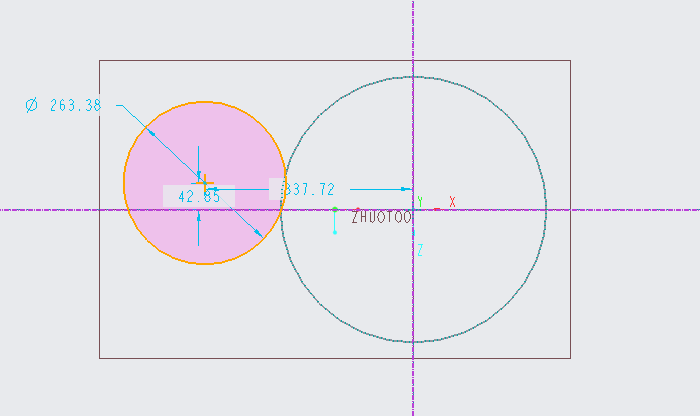

而我在截面2时的草绘如图六
图六

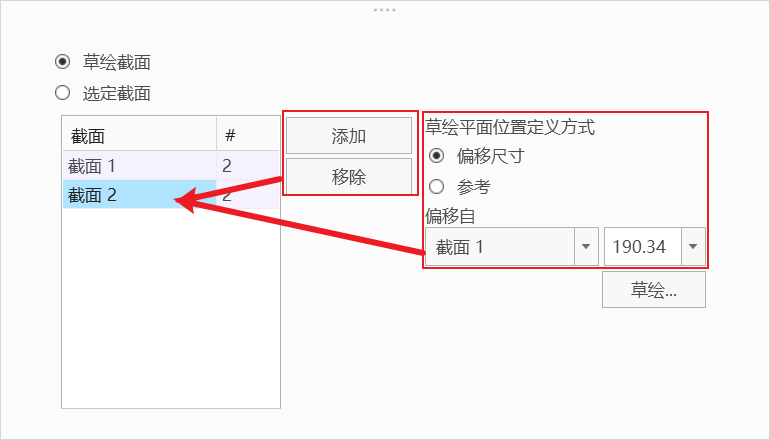

可以发现图七这些设置均指的对截面草绘的设置。
可以把截面2移除，但是就没了建出来的对象
图七

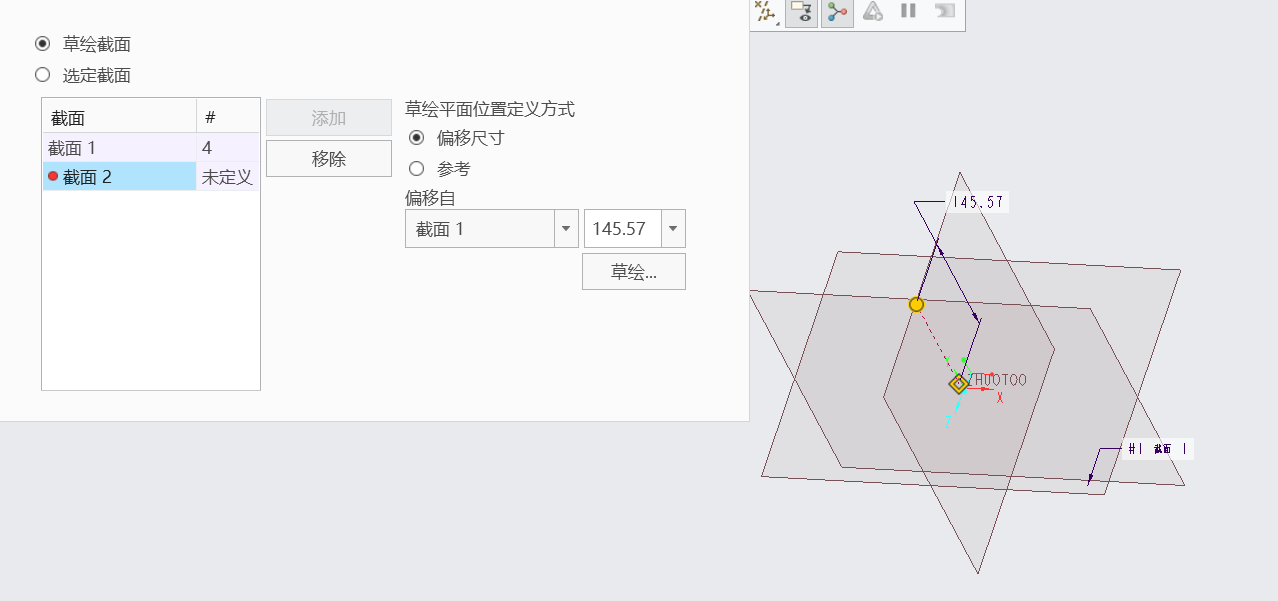

添加新的截面可以让混合对象再多出来一层如图八
图八
改变偏移尺寸即改变这这个面相对于选择参考面的距离
刚刚试过了圆形，那如果各个截面形状不同，凸点不同呢

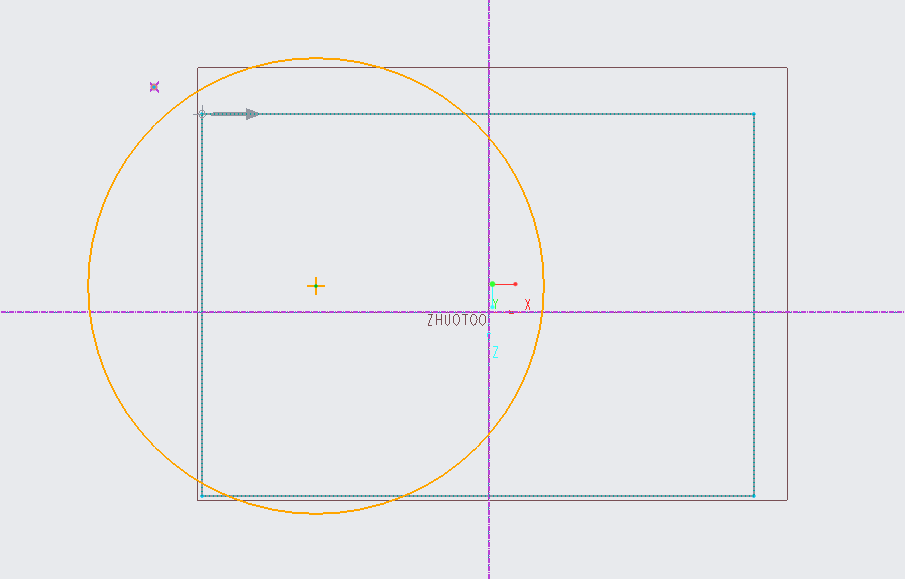

如图九，截面1矩形，截面2圆形
图九
无法产生混合
图十

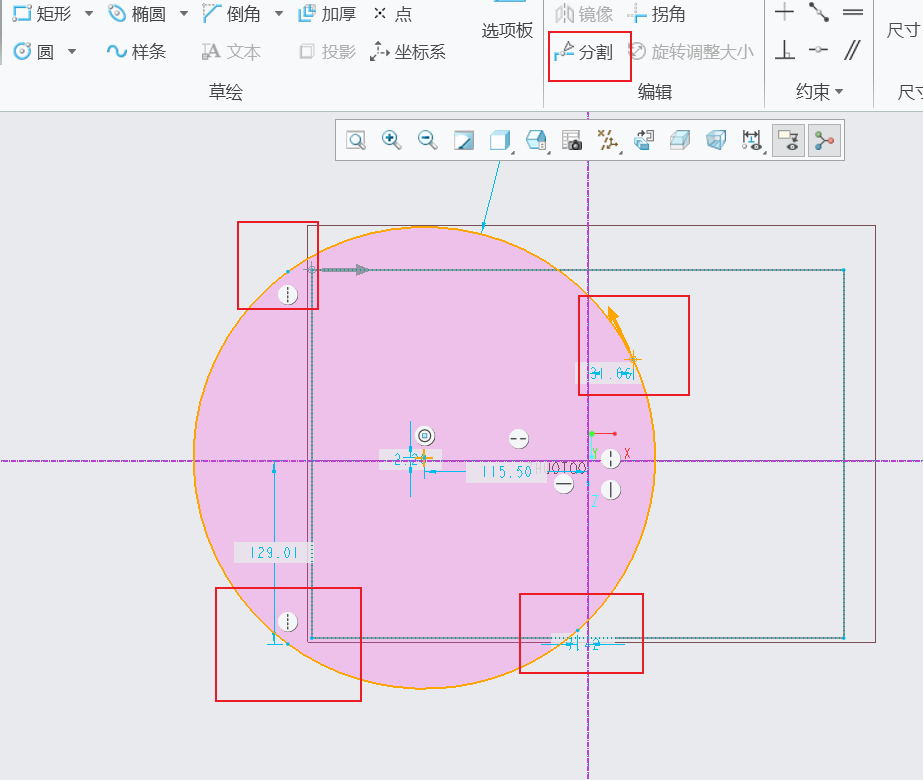

使用分割对圆分割成四份
图11
发现可以混合
只要两个截面有着相同数量的节点就可以进行混合

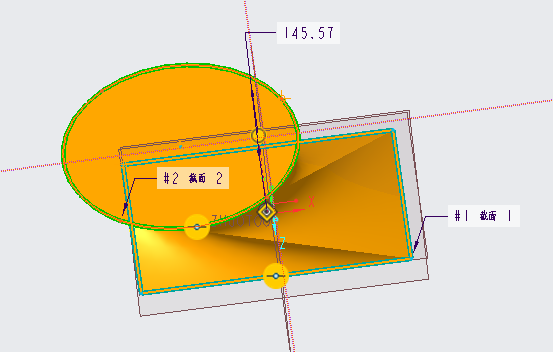

但是发现并没有像预想中地对上对应的角
图12

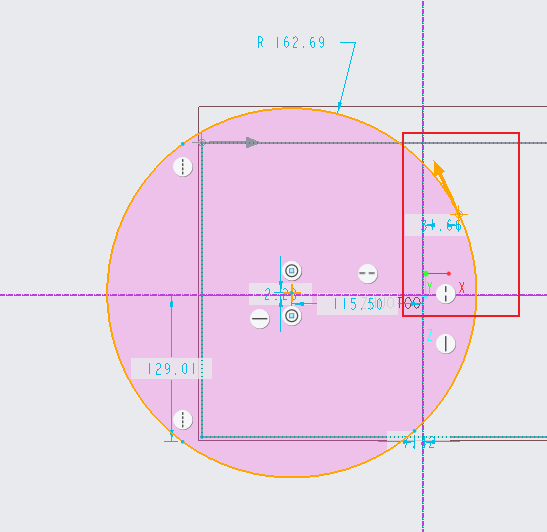

进入草绘界面观察发现其中一个节点有个小箭头
图13

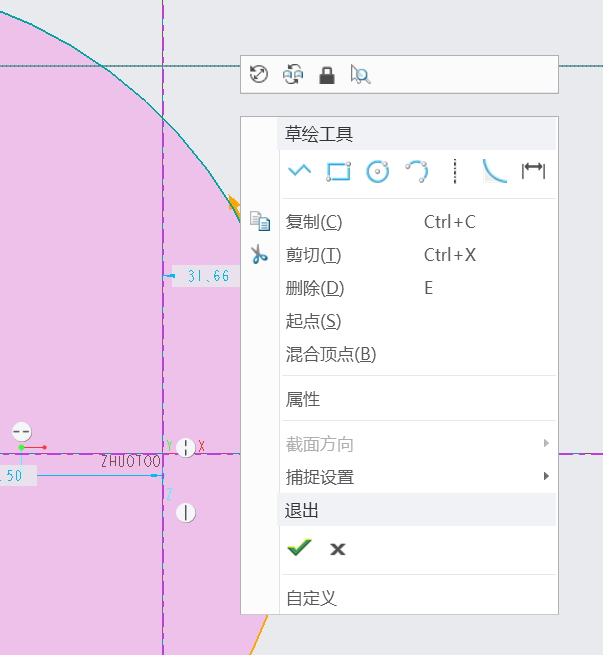

选中这个点，然后右键长按会出现控制菜单（图14）
图14
点击起点可以将箭头设置在某个点处，如果选中的就是箭头所在点，则会改变箭头方向

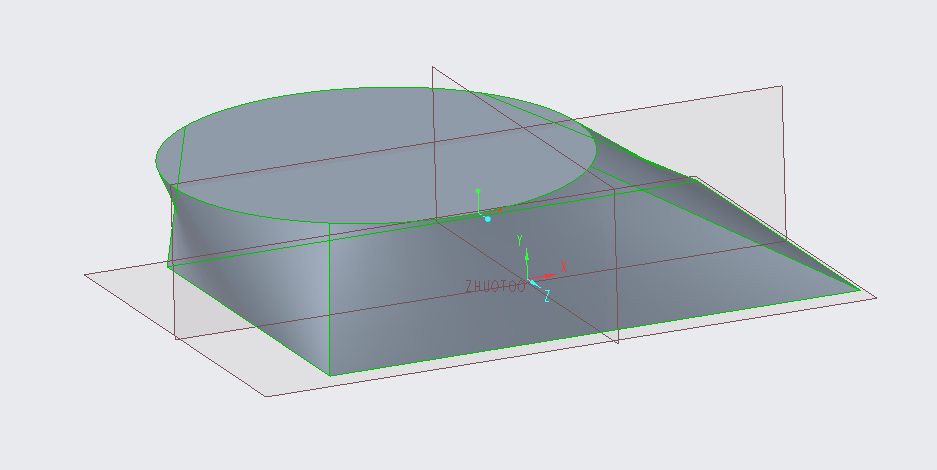

将两个截面箭头设置在对应的点处，发现混合出来就对应上了
图15
再建一个
图16
好像不能挪动各个截面的先后顺序
两个截面偏移自另一个同个截面也不行
总结：
混合和拉伸是很像的，但是拉出的方向和横截面都可以改变
混合的截面指的就是对象某个平面上的横截面
各个截面需要节点相同才能够进行混合
截面顺序不可改变，每次添加截面也只会在最新一层添加
要注意节点起点问题，更改方式为选中点然后右键长按调出控制菜单
