Creo随曲线阵列功能的全面解析

例

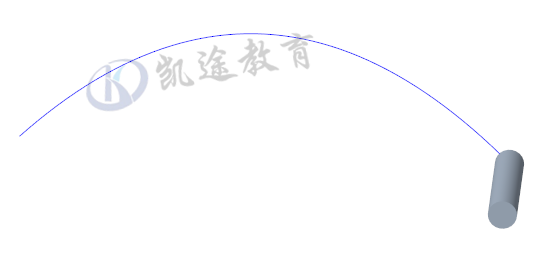

这个圆柱要沿曲线方向阵列。

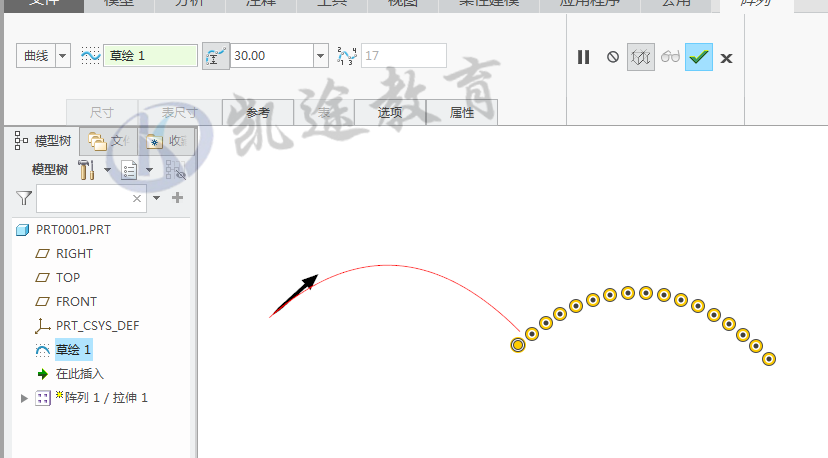

结果却往另一个方向跑了

基于曲线阵列的规则一：第一个特征需创建在曲线的起点上。

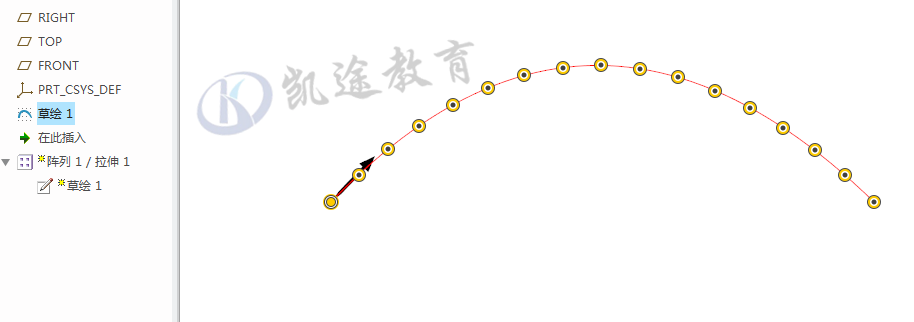

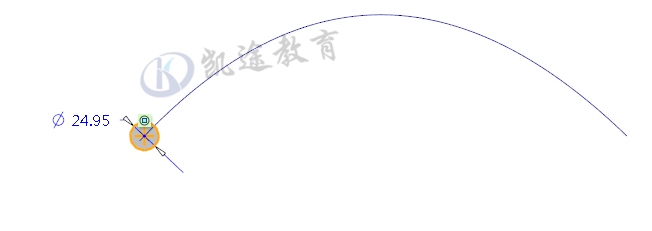

看上图箭头位置就是曲线的起点，所以第一个特征就创建在箭头位置。

阵列结果OK！

看到这里应该很多同学会问：那么我们如何第一时间知道曲线的起点在哪里？

答：草绘曲线的时候起手位置就是起点。

问：但是，并不是谁都记得之前画线的起手点在哪里。或者我参照零件边线来阵列怎么办？

答：这个解决方法有二

第一，先创建特征，尝试阵列一下看起点箭头在哪里，再返回修改到起点上。

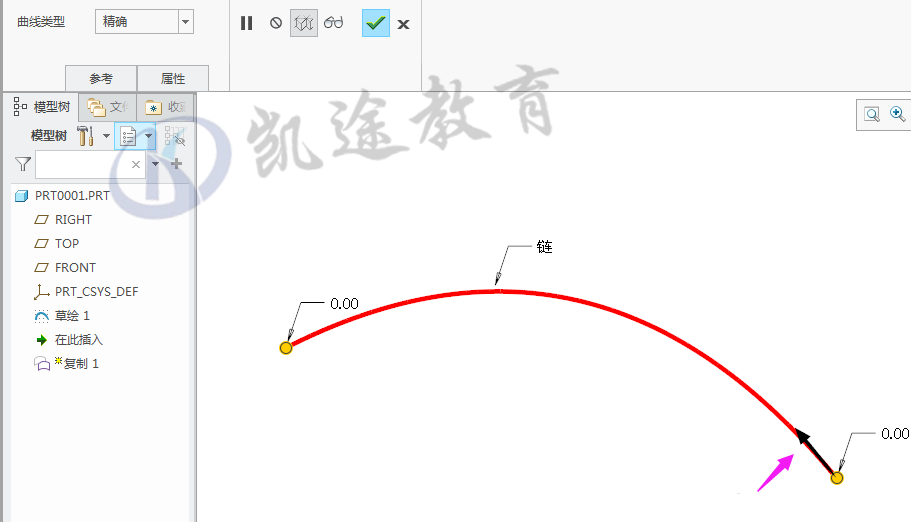

第二，复制一下草绘曲线，将复制起点记住再创建特征，如下图所示。

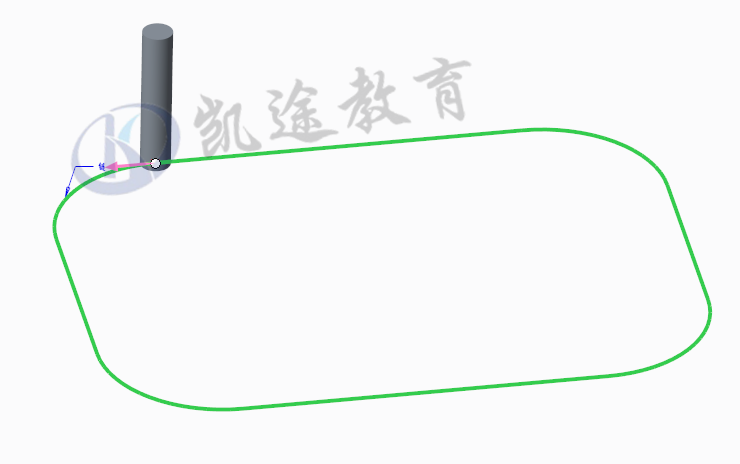

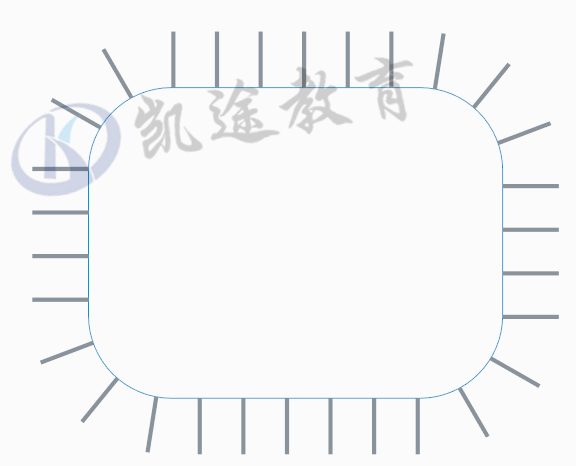

这种环形曲线也同样，也要在起点创建特征。

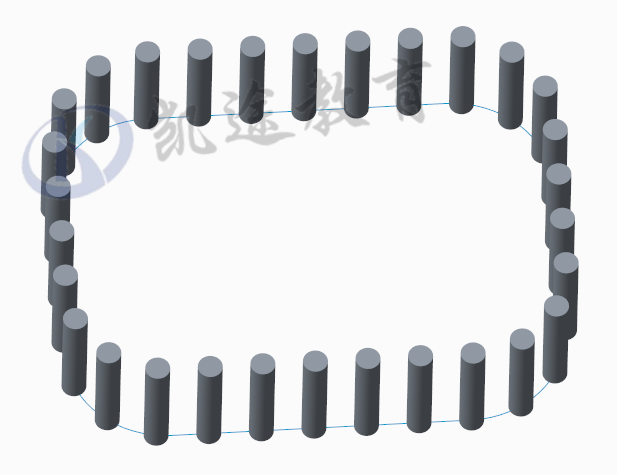

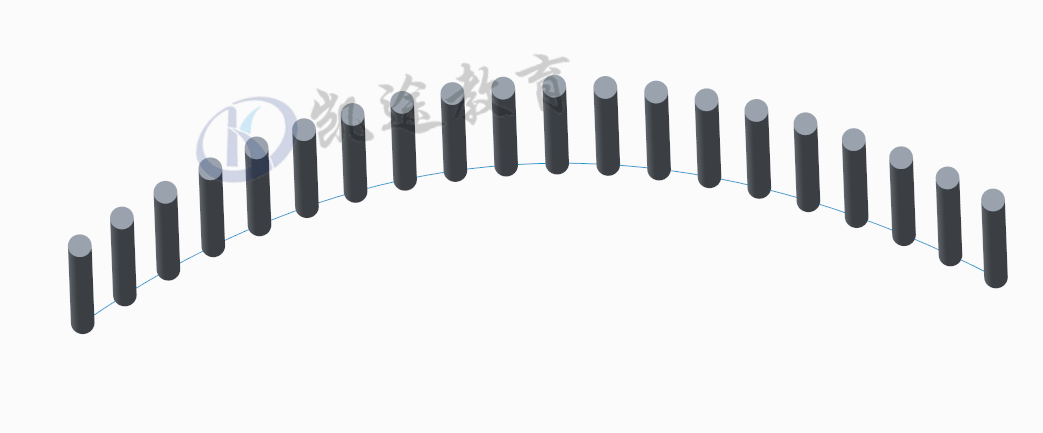

解决了起点问题，画一个圆柱，圆心在曲线起点上，可以得到如下效果：

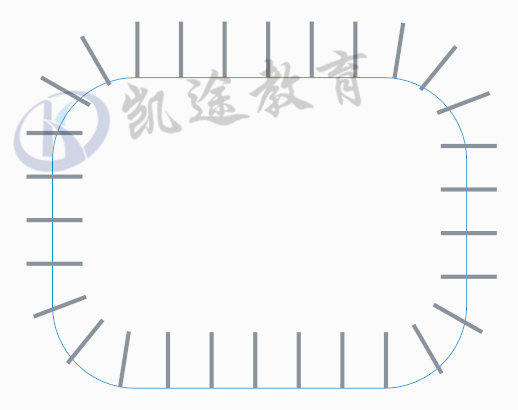

但是我们尝试将原改为长方形时，很快会发现新的问题：

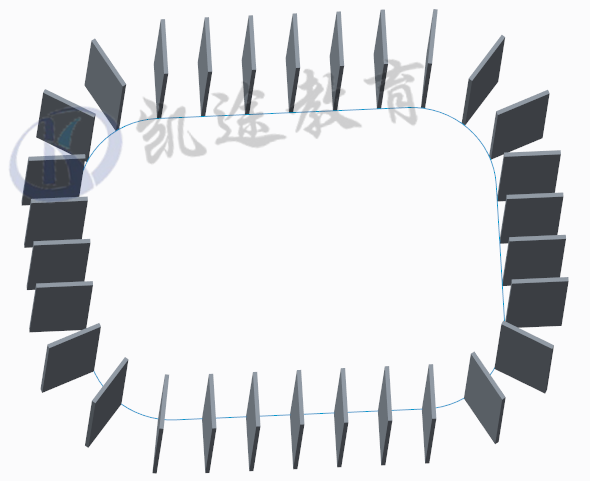

方块虽然沿着曲线走了，但是方向不对，怎么解决呢？

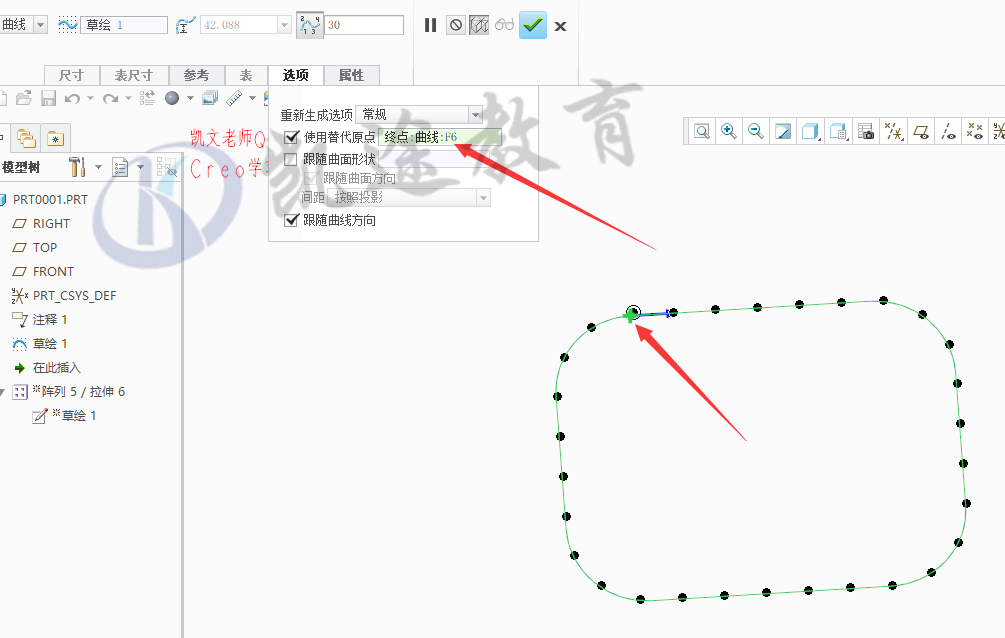

基于曲线阵列的规则二：修改替代原点到曲线起点的位置。

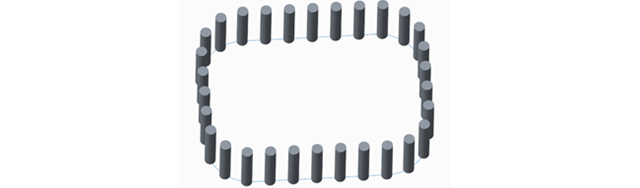

阵列完成后的效果：

最后补充说明一点：

这里的两个选项，点击相应的图标可以激活，前面一个是控制阵列两个之间的间距，后面是控制阵列个数的，在曲线上总共阵列多少个

看完这里相信大家对曲线阵列也相当了解。我们对软件的命令能彻底理解，使用起来才更加得心应手，提高工作效率！
