Pro/ENGINEER（Creo）高级阵列实例深度剖析

一．阵列的定义 通过重复复制、改变某一个（或一组）特征的指定尺寸，根据设定的变化规律和数量，自动生成一系列具有参数相关性的特征(组）。在CREO 软件中，阵列的型式有以下八种：

1.尺寸阵列：需选取特征尺寸，并指定这些尺寸的增量变化以及阵列中特征实体数。

2.方向阵列：需选取平整面、线、轴来定义方向，同时也可以使用特征尺寸增量来控制阵列实体的形状及位置的变化。

3.轴阵列：通过围绕一个选定的旋转轴（基准轴等）创建特征副本的阵列方式。

4.填充阵列：指定的物体表面或部分表面区域，生成均匀的阵列。

5.表阵列：使用表格的方式设定阵列特征的空间尺寸和本身尺寸。

6.参考阵列：借助已有的阵列实现新阵列的方法，参考阵列操作对象必须与已有阵列的源实体有定位尺寸关系。

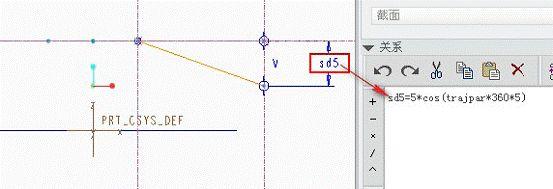

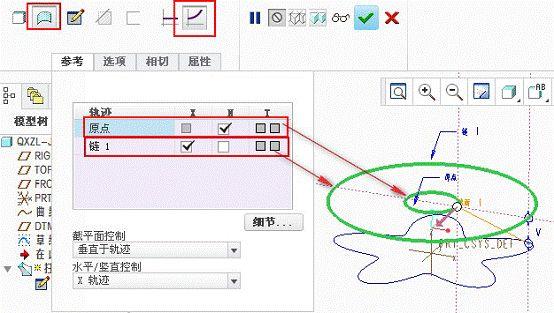

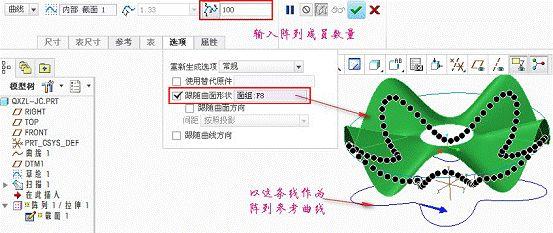

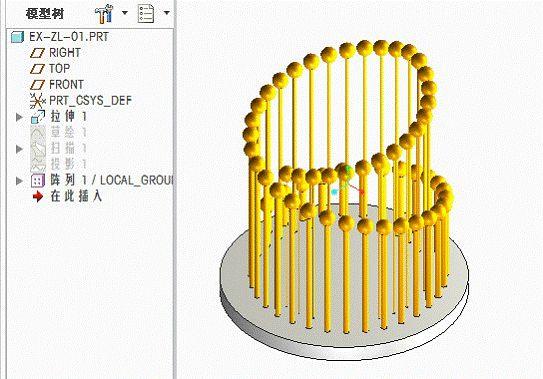

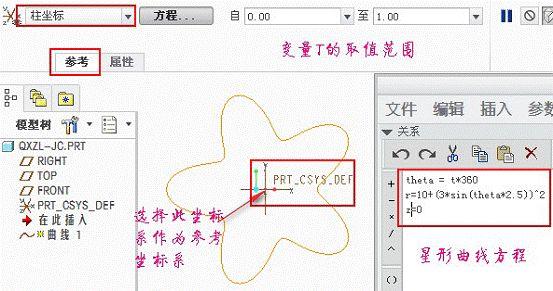

7.曲线阵列;指定阵列成员间距离或成员个数，来沿着草绘曲线创建其阵列特征。

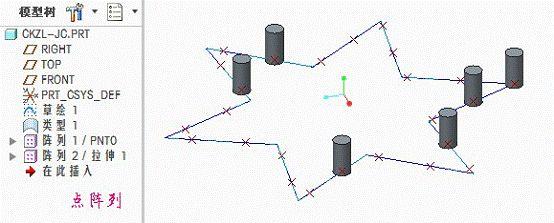

8.点阵列：通过创建基准点或草绘几何点来创建其阵列特征。

温馨提示：1.阵列特征不能直接使用【删除】命令来删除，因为这样会连你的原始特征也一起删掉，如果要保留原始特征，请使用【删除阵列】命令来删除2.阵列预览中的黑点代表要进行阵列的位置，单击黑点将其变成白点，表示此位置不需要阵列。3.若阵列的特征有多个，需将这些特征编组，然后再进行阵列二．

CREO 软件阵列操作4面

三．需要使用关系来控制阵列时，你会用到以下符号 memb_v - 指定方向中的关系驱动最终尺寸 memb_i - 指定方向中的关系驱动增量 lead_v - leader 值(选择尺寸确定方向) idx1 -阵列实例索引在第一方向(代表当前实例特征在阵列中的位置，其值从 0 开始，第一方向第一个实例特征idx1=0,第五个实例特征idx1=4） idx2 -阵列实例索引在第二方向(同上，只是方向不同而已）不能同一关系中使用memb_v 和memb_i，这些符号所代表的含义我将会在下面的这些实例中详细说明。四．实例解析1.随形阵列

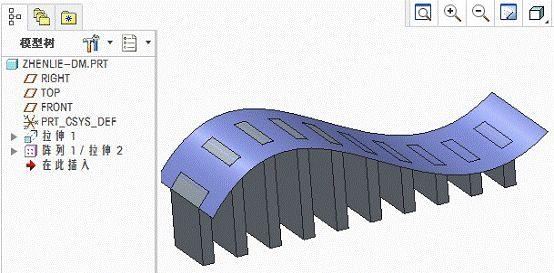

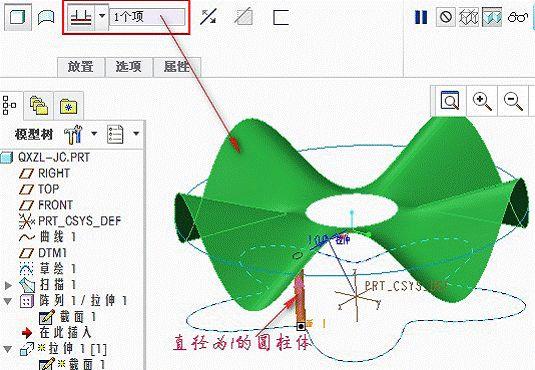

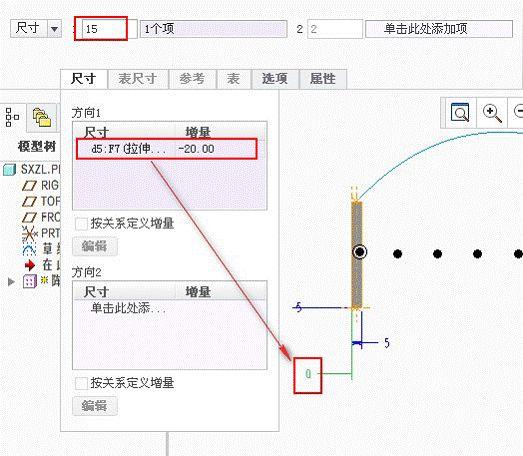

解析：阵列成员的高度随曲线的波动而变化，技巧就在于草绘特征截面时让其与曲线连系起来。A.先草绘一条曲线

B.选择拉伸工具，在原草绘平面中绘制矩形截面

C.直接阵列拉抻特征即可。

刚才上面讲到的是到曲线，下面这种则是到面面，操作更简单。

解析：直接拉伸到选定曲面，然后阵列即可，这里就不做详细说明了，只要注意一下草绘截面与参考基准的位置尺寸。

2.方向阵列及轴阵列

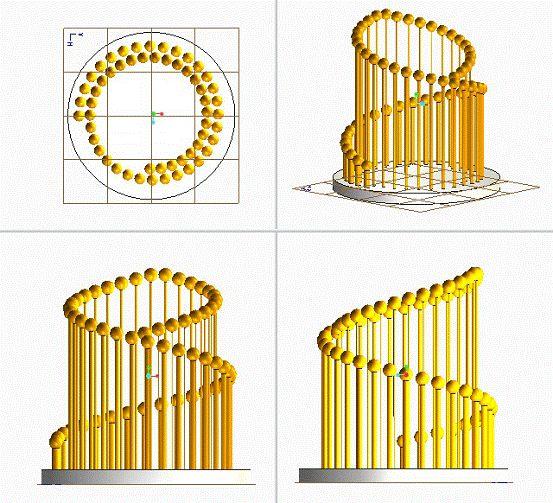

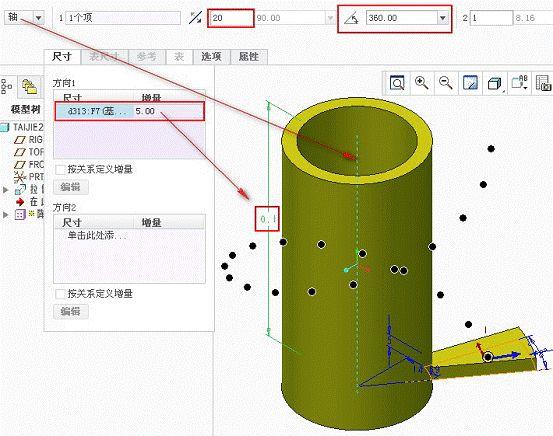

相信很多朋友都见到过此题，现在我就重点讲解如何阵列完成上图的台阶S解析：整个楼梯台阶呈360 度旋转，高度从圆柱最使低位置到最高位置，题目解法很多，无论解法多少，思路都一样，一个旋转角度和一个高度变化。方法一：轴阵列+高度尺寸增量（注意此高度尺寸必须为位置尺寸，如果你选择楼梯板的厚t作为高度尺寸增量，那么每一级台阶厚度为叠加尺寸，这种效果相对于图片上的来还是比较现实，但我们要的是图片效果）在这里，我新建的一个基准面，然后在基准面上绘制台阶，最后再使用轴阵列，通过阵列基准面的位置尺寸来控制台阶高度变化，完成如下图（建议将创建基准面的工t放在拉伸台阶的特征内完成）

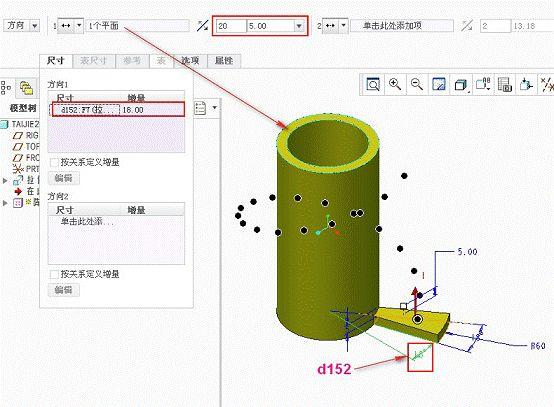

方法二:方向阵列+角度尺寸增量（还是一样，角度尺寸必须是位置尺寸,方能完成上图效果)d152 是一个角度定位尺寸，其值为360*5/100=18 度（100 为圆柱的高度，5 是台阶的高度）如下图所示。

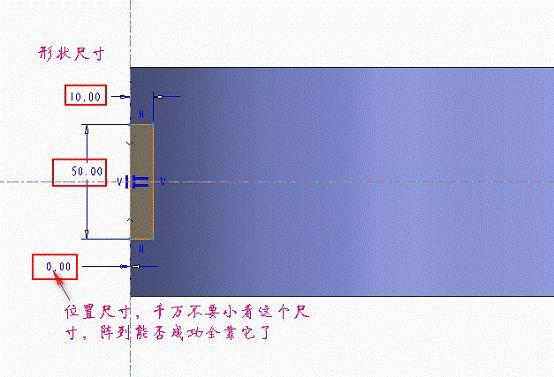

在使用阵列尺寸的时候，我们必须清楚知道自己阵列的尺寸是位置尺寸的还是形状尺寸，位置尺寸只控制阵列后成员位置的变化，而形状尺寸则会改变成员的原始外形。3.关系阵列（尺寸阵列） 关系阵列是本次阵列教程中的重点，以下讲解内容都是比较常见的，包含尺寸阵列、数字阵列、行为建模中刻度的阵列以及字符串阵列。A.尺寸阵列（关系应e）

解析：此题是两个方向阵列，第一方向特征呈波形曲线排布且圆柱直径由大到小，高度由低到高。第二方向特征呈直线均匀排布，无论直径大小，高度都一样再看下图

第一方向的尺寸A.控制圆柱呈曲线排布的尺寸1（初始值为50），这里需要用到参数B.控制圆柱直径变化的尺寸3 (初始值为30）C.控制圆柱高度变化的尺寸4（初始值为20）D 控制圆柱第一方向间距大小的尺寸2（初始值为40）第二方向的尺寸A.控制圆柱在第二方向间距大小的尺寸1（初始值为50）

选中尺寸1，勾选【按关系定义增量】输入关系式memb_v=lead_v+25*sin(45*idx1)现在我们一起来看一下这个关系式的意思。Memb_v 前面有记载是关系驱动最终尺寸的参数符号，lead_v 是导引尺寸参数符号，就是你选取的原始尺寸值，比如说此题我选择尺寸d282，而d282 原始尺寸值为50，那么在此尺寸下编辑的关系中，lead_v 值恒为50。你可以将lead_v 改为50，其结果是不会发生变化，25*sin（45*idx1),其中25是振幅，Idx1 是阵列实例在第一方向的位置，比如说第二个阵列实例吧，那么它的最终尺寸值是50+25*sin(45*1)，也就是说第二个圆柱的圆心到板的边缘尺寸值为50+25*sin(45*1)。为了方便大家理解，在这里我用一简图来表达这些符号的意思。

B.数字阵列

解析：本题难点在于数字的变化及均匀排布在圆周之上，方法有很多，这里介绍一种常规的解题思e

e入草绘，在草绘中设置字符符参数

使用文本工具，将文体行设为使用参数

尺寸阵列，如下图所示。

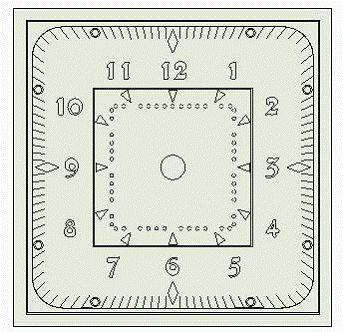

在钟表表盘上的数字除了圆形排布外，还有一种方形排布的，那又该如何解决呢？

解析：要完成上图数字阵列，需借助参考曲线，让数字只能绕参考曲线均布。草绘一条曲线，如下图所示

在这里我们要将此曲线合并成一条曲线链，你可以使用造型或者复制工具完成

温馨提示：启用复制工具的方法是：选中草绘曲线——在草绘曲线上点击至加粗——Ctrl+C 开复制面板使用先前草绘平面，再次进入草绘平面，选取复制曲线作为参考，在其上输入文本，将文本行改为使用参数（详细可参考上例）

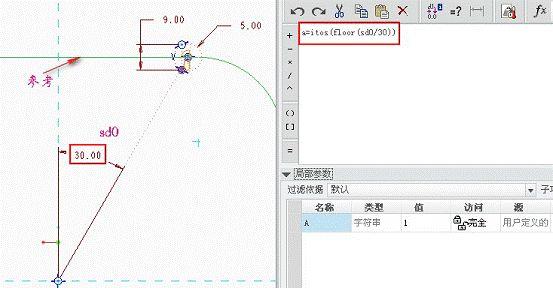

使用关系，在关系窗口中输入a=itos(floor(sd0/30))(此关系式控制数字变化）完成草绘后，阵列即可

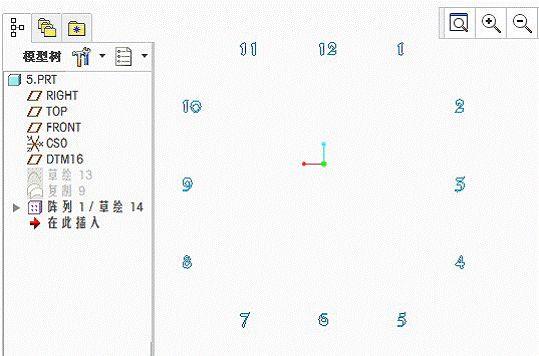

完成后，如下图所示

C.关于刻度阵列

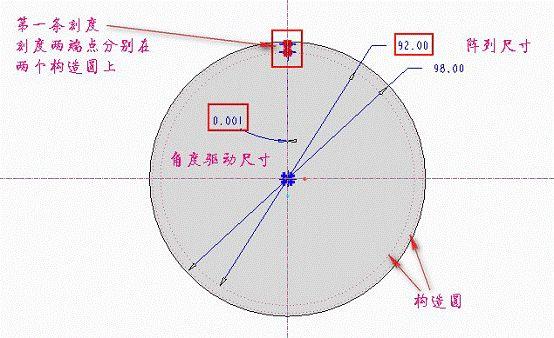

C.关于刻度阵列解析：此题难点在于控制刻度长短，由于这些刻度一端在圆周上，而另一端变化有规律，因此我们需绘制两个构造圆，通过控制构造圆直径的变化来更改刻度长短先草绘一条刻度

再阵列这个刻度

关系式并不难理解，这里不作详细解释行为建模中也有使用阵列来绘制刻度

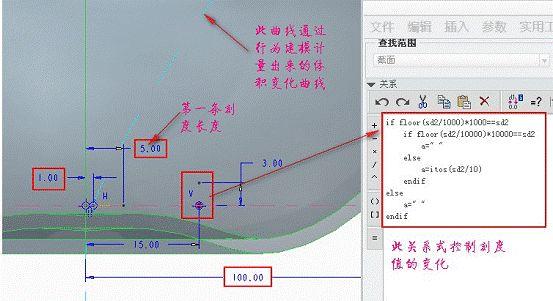

解析：这道题目主要通过分析工具，测量瓶体体积，然后在其上按实p体积标上刻度关于行为建模内容，三言两语无法说清楚，所以只讲解阵列刻度部分，其实方法同上例一样。先选取一个平面草绘第一条刻度

然后将刻度投影到瓶子表面，再将刻度草绘和投影编组阵列

4.曲面U-V 线阵列

解析：此例是在曲面的UV 线交点上阵列出高度不等的圆柱体。边界混合平面与填充平面的UV 线是不相同的。填充平面的UV 线是相互垂直直线，所以在这里我使用边界混合来绘制平面。a.在同一个平面上草绘四条曲线（分开草绘）

b.使用边界混合工具，创建平面

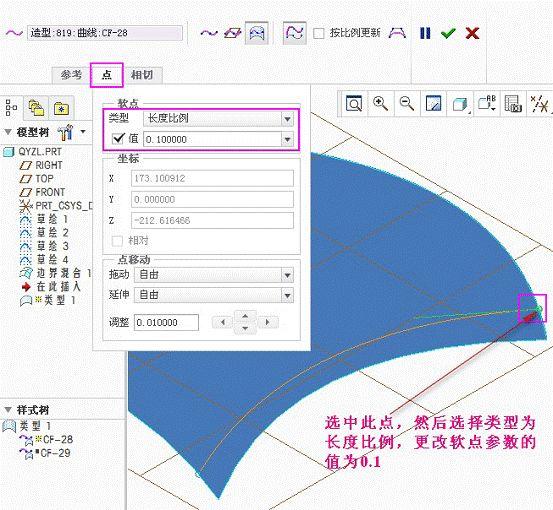

c.选择造型工具，创建两条曲面上的曲线，按下图设置其软件位置

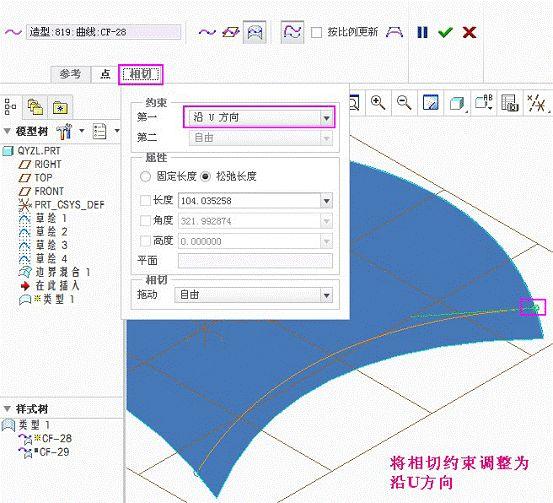

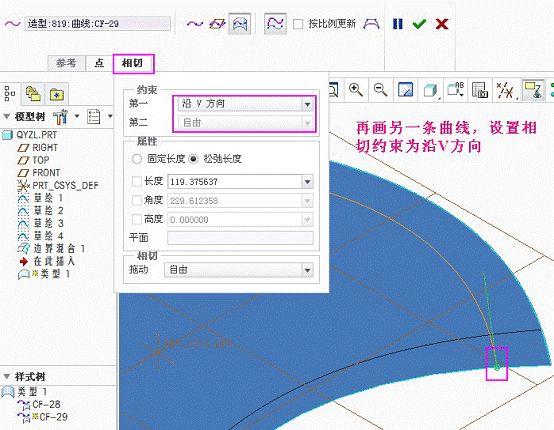

接着选择相切控制面板，将约束更改为沿U 方向（如果你更改的是另一条曲线，那么就将约束设置为沿V 方向）

再选择曲线的另一端点，按下图修改软点参数

然后就是切点约束

另一条曲线也是同样设置，就不重复讲解了。

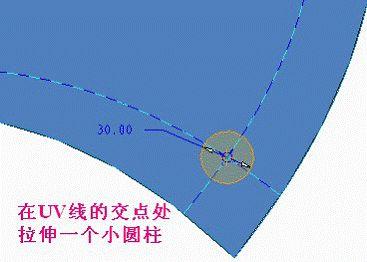

d.确定退出造型工具后，然后在这两条曲线交点处拉抻一个直径为30mm 的圆柱

将造型与拉抻特征编组，为阵列作准备

e. 阵列，选择尺寸阵列，将UV 两条曲线分别作为阵列的两个方向，在第一方向选择U 曲线的两端软点参数值，如果参数值为0.1，那么增量设置为0.1，如果参数值为0.9，那么增量值设置为-0.1（其软点e数值的取值范围为0~1），，在第二方向选择V 曲线的两端软点参数值，增量设置方法和U 曲线一样。将两个方向阵列成员数均设为9。在此阵列中我还在第一方向加入了高度的关系变化，第二方向加入直径的增量。很大度上提高了阵列的难度。足够让人深思！

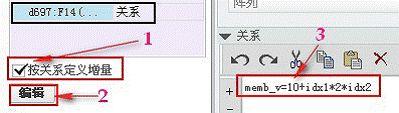

第一方向中圆柱高度添加了关系memb_v=10+idx1*idx2*2

确定并退出阵列。此题方法并不是唯一的，下面为大家介绍另一种方法获取UV 线a 还是同一平面上分别草绘4 条曲线。(参考第一种方法）b.选择一条d绘曲线，在其上创建基准点

c.选择此曲线相邻曲线，在其上创建另一基准点。

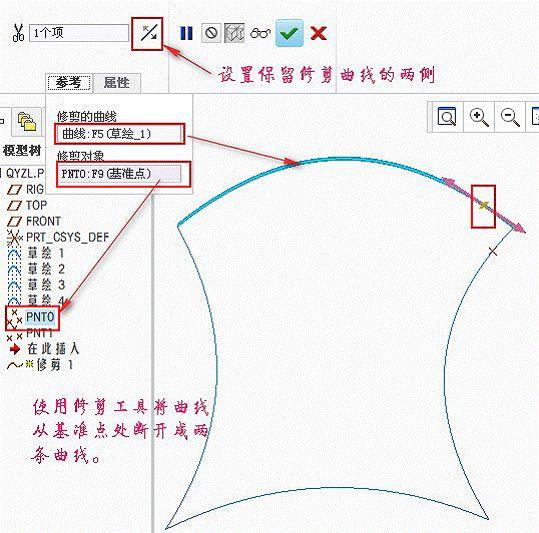

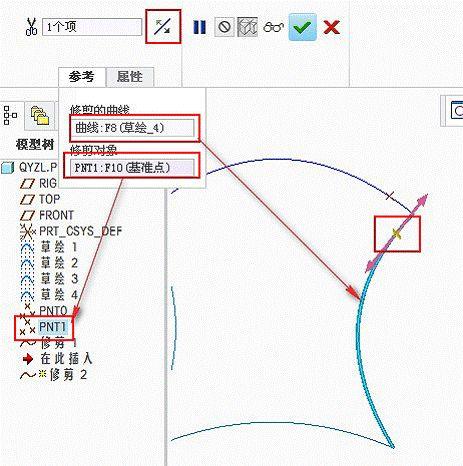

d.使用修剪工具，将曲线从基准点处断开。

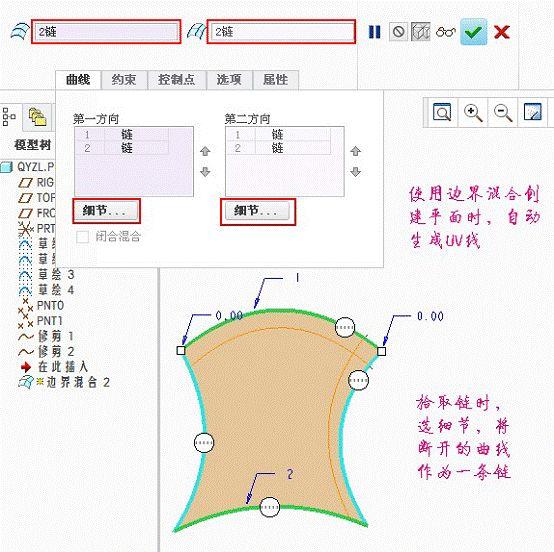

e.使用边界混合创建平面

UV 线已经创建完毕，下面的工作就是在其交点处绘制圆柱，再将其阵列即可。详细请参考第一种方法。5.表阵列

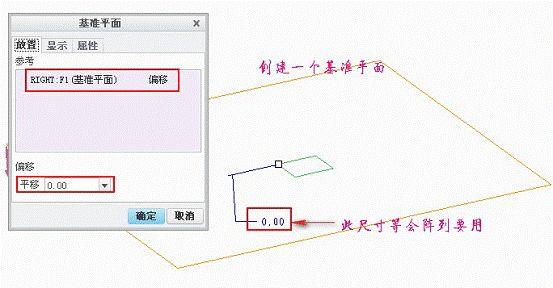

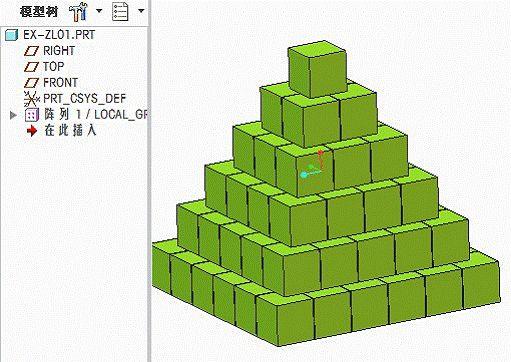

解析:此题有点难度，主要是表格的制作有些繁琐，我们要通这个表格再给阵列成员指定位置。需要注意的是阵列成员形状没有发生变化只是位置变动而已，所以在草绘时注意位置尺寸的标注。A.创建一个基准面（最好用TOP 面创建偏移基准面，当时自己做此题没注意，选了RIGHT 面作为偏移参考，结果肯定是没有什么影响，当你点标准方向的时候就很头痛啦）

B.选择刚创建的基准平面作为拉伸特征的草绘平面，绘制如图截面

C.然后将基准平面和拉伸特征打包编组，再使用阵列工具

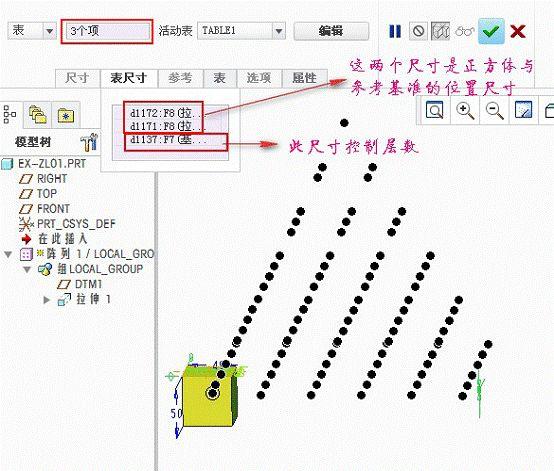

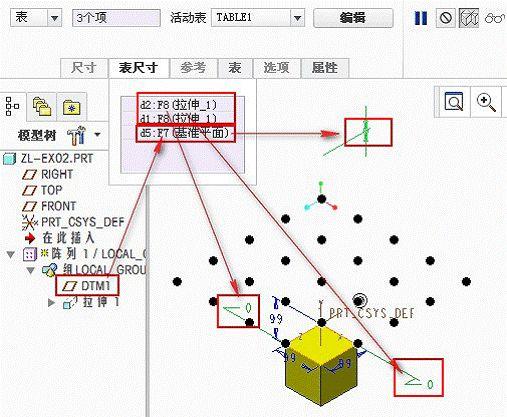

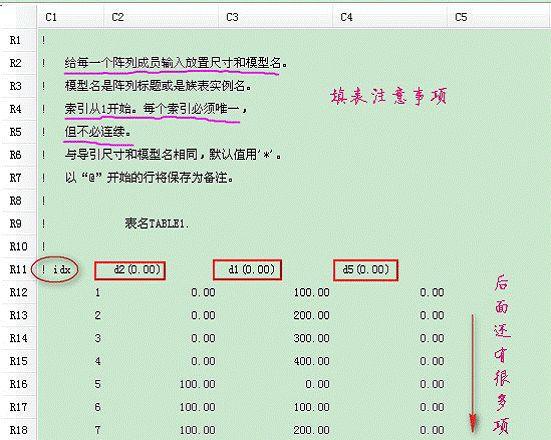

选择编辑表格，在表格中输入正方体的位置尺寸

其实这个表格不难理解我们可以把这三个尺寸理解为三维空间中的XYZ 轴，D1137 就是Z 轴，D1172和D1171是XY 轴。当这三个值均为0 时，那么此点就是这个三o空间的坐标原点。如果这个没有问题的话，那么下面这一个呢？

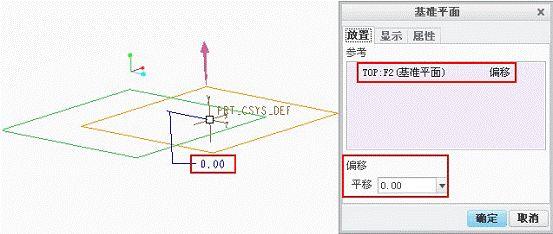

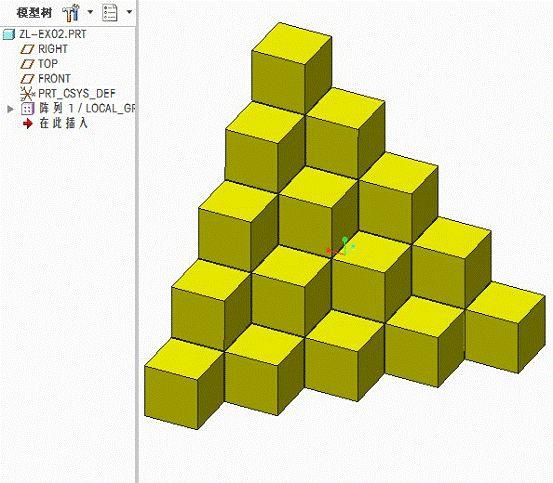

解析：同上题做法一样，一个基准平面和一个拉伸特征再加上表阵列完成1.创建基准平面，参考选择TOP 平面。

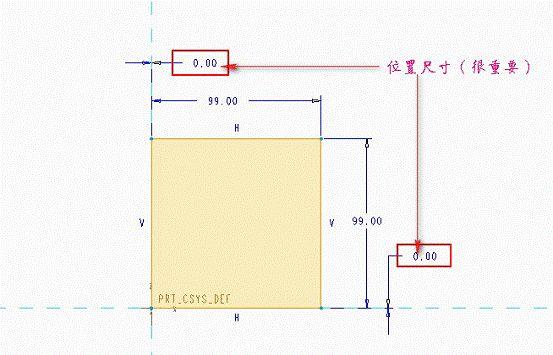

2.在刚创建的基准平面上拉伸边长为99 的正方体，草绘截面如下图所示

3.编组阵列

编辑表格

6.填充阵列填充阵列的操作界面，如下图所示

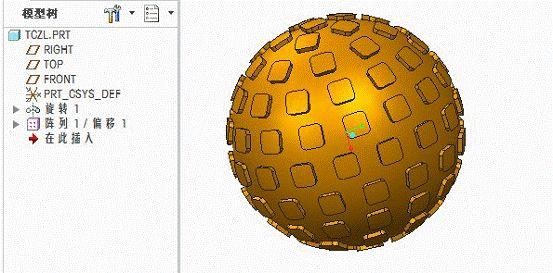

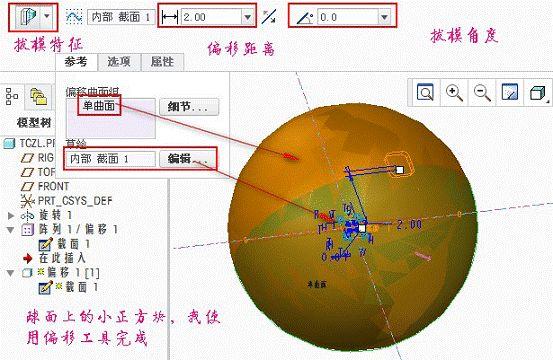

CREO 软件提供了6 种填充排列方式，分别是正方形、菱形、六边形、圆形、螺旋形、沿曲线，所以其应用范围比较广，操作比较简单填充阵列的应用

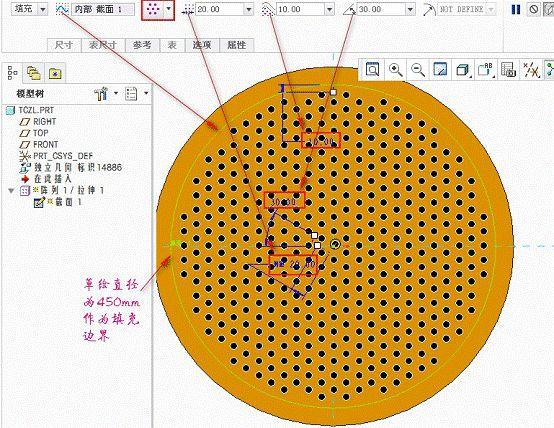

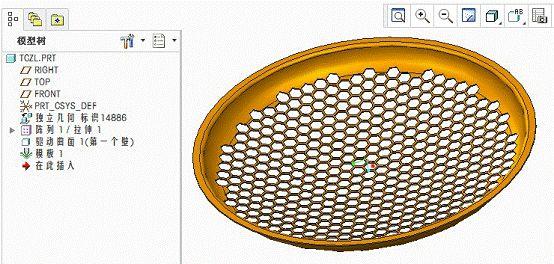

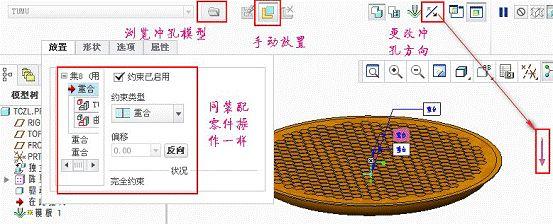

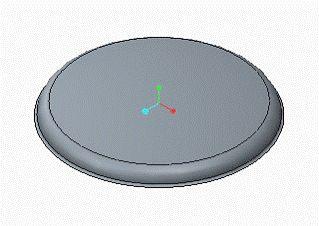

解析：最常规的解法：在圆形薄板上填充正六边形孔，然后使用钣金p的成型工具完成（以前做此题时我是在实体中阵列孔后,再转到钣金中冲压，所以才有上图的模型树，其实根本没这个必要，可直接在钣金件中完成)1.创建平面壁，绘制直径为500 的圆形截面。厚度为2mm2.在平面壁上任意位置裁剪出一个正六边形孔（填充i列不需考虑初始特征的位置）3.使用填充阵列。
