轻松掌握Pro/ENGINEER（Creo）的阵列指令应用

有时候在一个实体或者物体表面有许多空洞，比如垃圾篓，散热孔等等，上面孔的尺寸大小一致，由于数量很多，我们不可能一个一个去画，而且间距也很难控制一致，因此这个时候就应用到proe/creo中的阵列指令，来减少工作量。

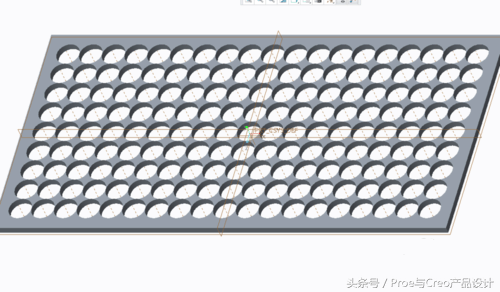

今天我们以一个方形的过滤栅为例来进行讲解。

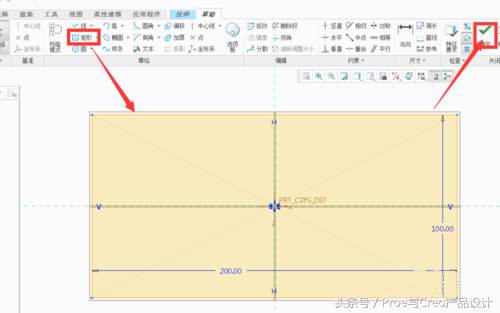

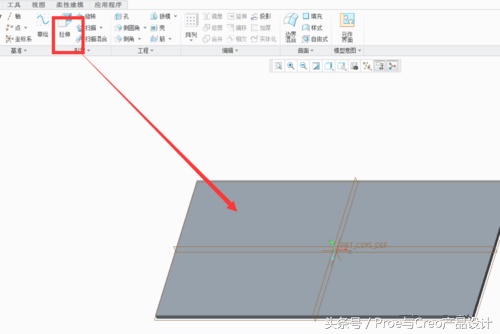

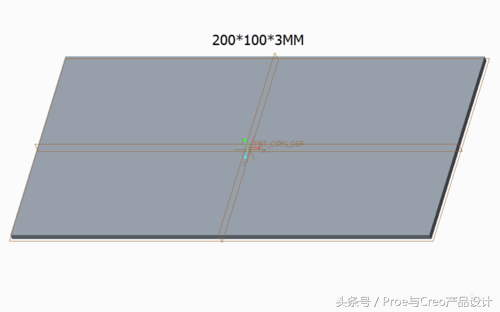

第一步：利用拉伸指令。做一个200*100*3MM的长方体，作为主体

第二步：再次使用拉伸指令中的移除材料，来制作第一个单孔。

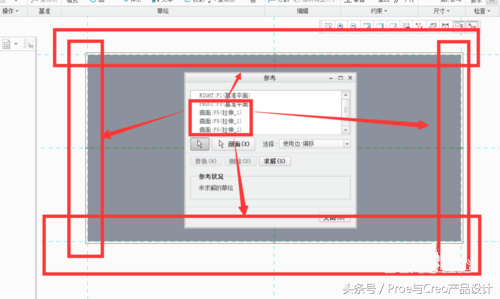

第三步：为了规范制作第一个空，我们需要先引入基准参考。点击左上角的“参考”，将上一步做出的正方体TOP平面的四个边，作为本次绘图的参考边（来控制距离），如下面1,2图所示

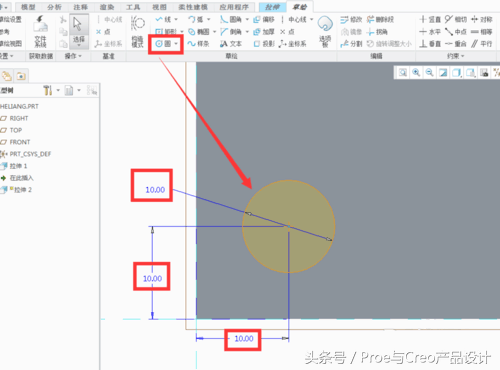

第四步：我们使用圆指令，在左下角画一个距离两个边都为10MM的直径为10MM的圆，如下图所示

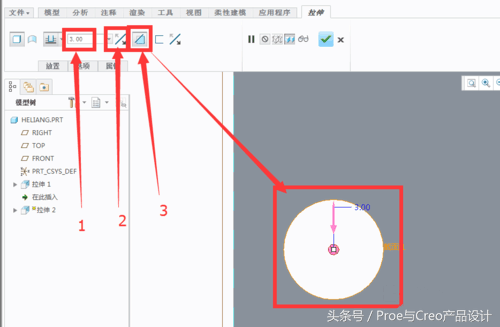

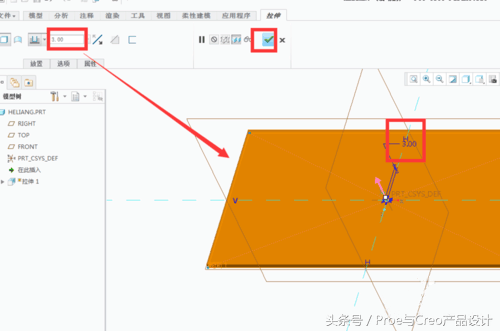

第五步：将拉伸参数设置为3MM，拉伸方向改为向下，并且点击“去除材料”，完成参数设置之后，点击确定

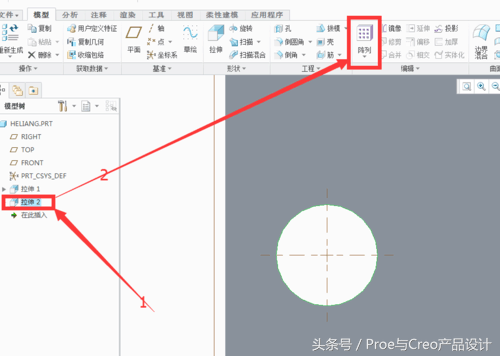

第六步：在左侧树形栏中，选择“拉伸2”，之后点击菜单栏中的“阵列指令”，如果不先选择“拉伸2”，是无法使用阵列指令的。如下图所示

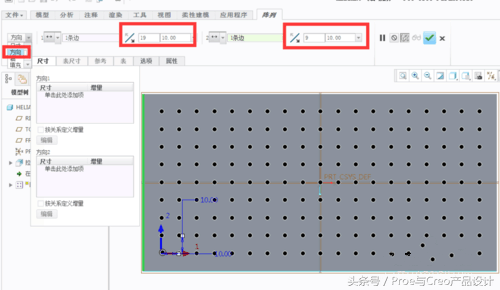

第七步：在阵列指令中。首先选择阵列形式为“方向”，因为我们边长200MM，因此间距10MM需要19个。同理另一个方向需要9个。点击确定
