Pro/ENGINEER（Creo）交互式曲面设计实践

Proe/Creo交互式曲面设计为产品开发过程中的外观、美学上的信息传达提供了条件。通过自由建面功能，设计师可以快速地构建曲线和曲面，放样曲面或者混合曲面，并能灵活处理设计变化。将美学与工程融入到一个平台上，意味着开发的产品外观更好、上市时间更短。

功能：

放样和混合曲面为创建复杂形体提供了方便

能更快捷、简单地处理复杂模型设计变化

将2D概念草绘作为参照来创建3D模型

优点：

产品更美观，增加销量 交互式的建模环境有助于缩短创建复杂曲面的时间 造型师和工程师在一个平台上工作，减少数据转换 设计中可以同时利用参数化建模和自用形体建模的优点,提高效率、减少开发成本，尤其对复杂模型更能体现优势。

自由曲面设计学习内容

一、跟踪草绘

二、曲线的创建与编辑

三、曲面的创建与编辑

四、曲线与曲面的分析工具

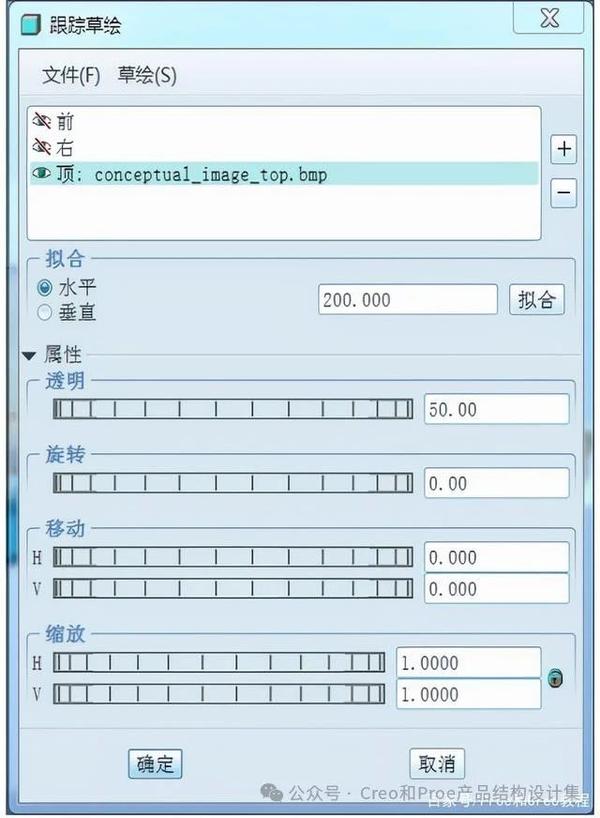

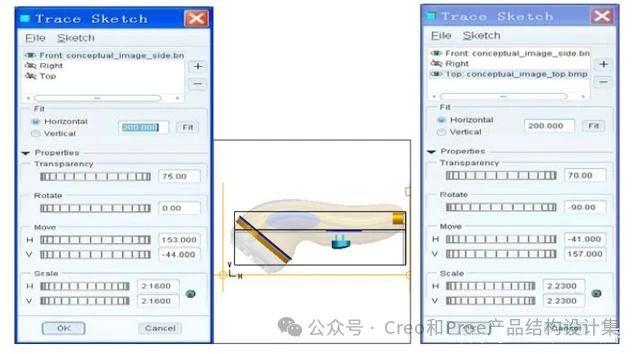

一．跟踪草绘

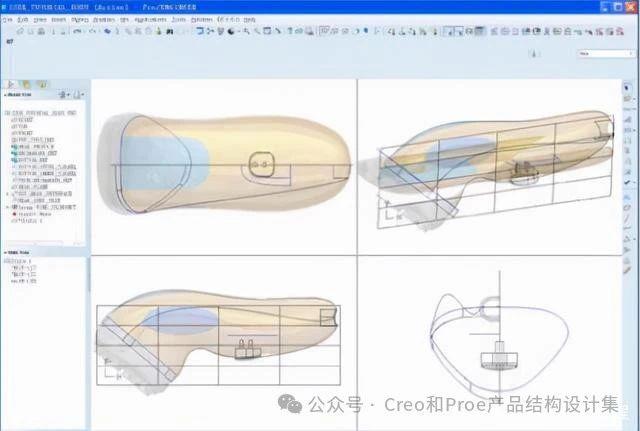

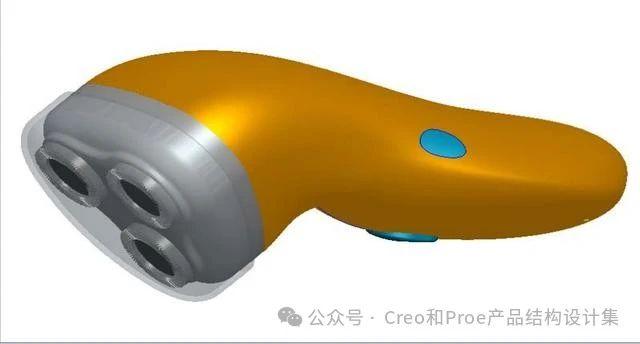

工业造型部门的同事已经创建完了剃须刀在主视图和俯视图上的2D概念草图。那么我们现在的第一步是将这些2D概念草图定位到3D建模环境中，以便作为后续建模的参照，因此，使用跟踪草绘可以快速捕捉2D概念设计意图，可以将D草图数据轻松导入3D造型环境，可以使工业造型师和结构设计师在同一软件平台上工作。

二．曲线的创建和编辑

1.创建曲线

1.1.创建平面曲线

1.2.创建自由曲线

1.3.创建曲面曲线

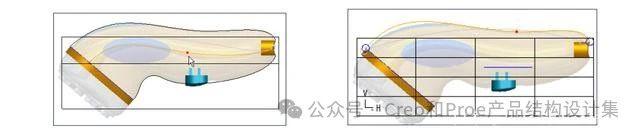

创建曲线时要使用SHIFT捕捉线段后放置点

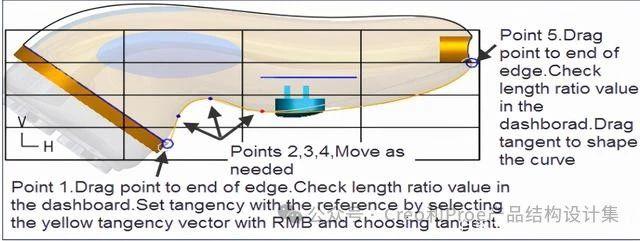

2.编辑曲线

2.1.创建曲线中的点位置选项

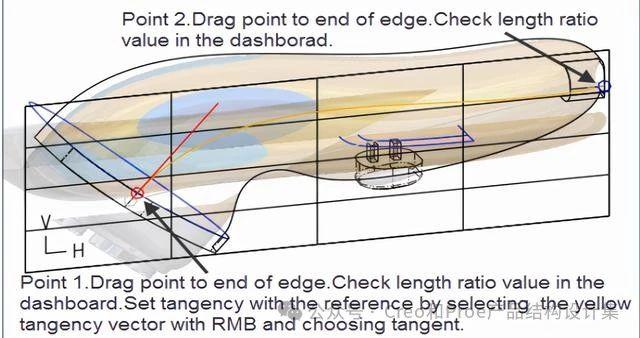

2.2. 曲线的控制方式（选取点，右键鼠标，弹出控制方式：相切，自然，法向等）

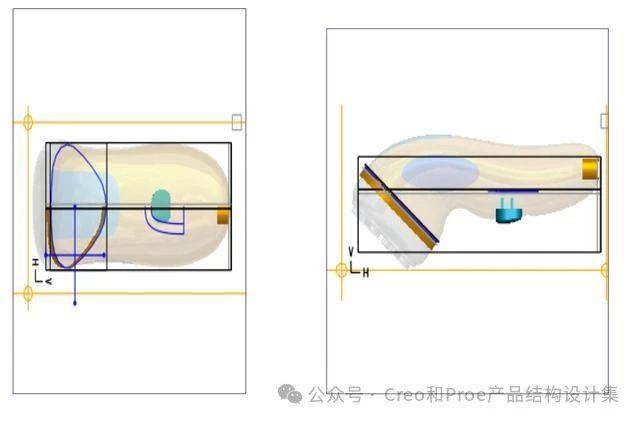

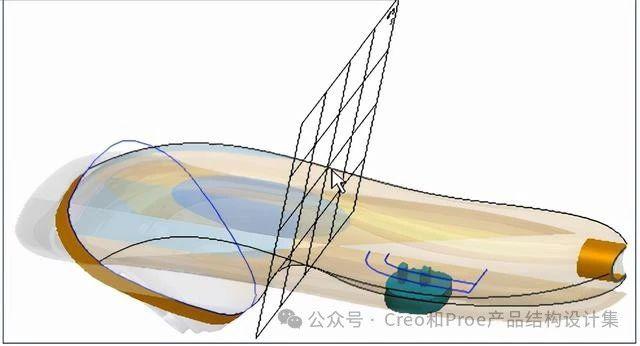

4.创建虚平面 使用ALT加鼠标左键可以移动

三．曲面的创建与编辑

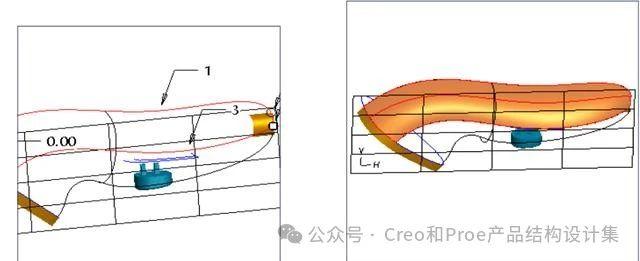

1.曲面的创建

1. 1.创建曲面选取曲线

1. 2.添加内部曲线

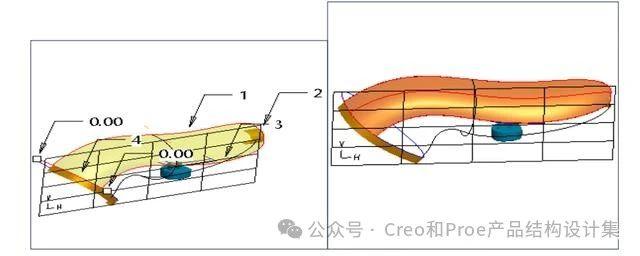

1. 3.曲面连接状态

2.曲面的编辑

2.1.网格控制曲面

2.2. 曲面镜像

2.3. 曲面合并

2.4．曲面加厚

2.5. 曲面视图

四．曲线与曲面的分析工具

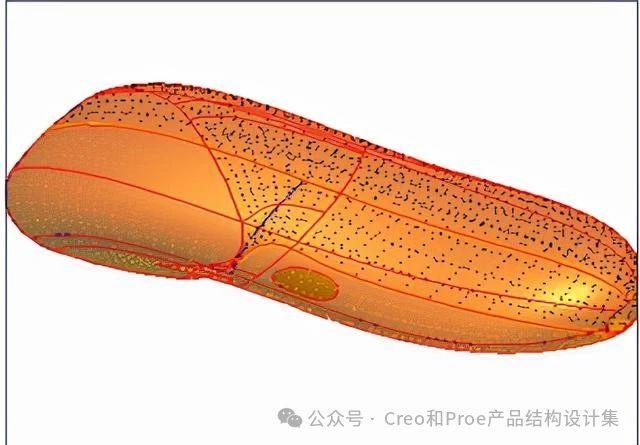

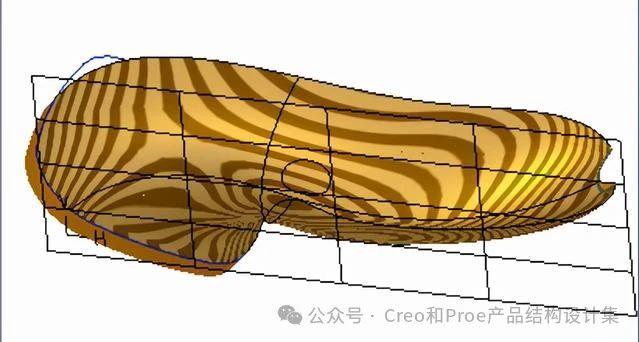

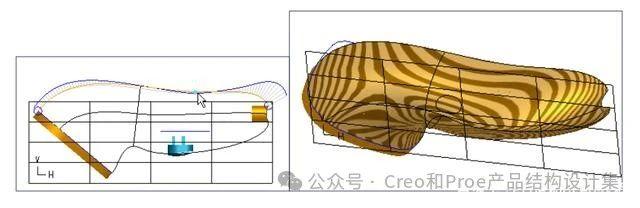

Proe/Creo里面有许多工具可以用来快速评估曲线和曲面质量。必须记住一点在最终的加工制造之前发现问题有助于确保成品的高质量。正如我们所知道的那样，好的曲面来源于好的曲线, 曲线调整时曲率会动态更新. 曲面应当满足视觉效果，这一点非常重要。为了体现这种视觉效果，现在我将使用反射分析来模拟所选曲面在光照下的反射情况。

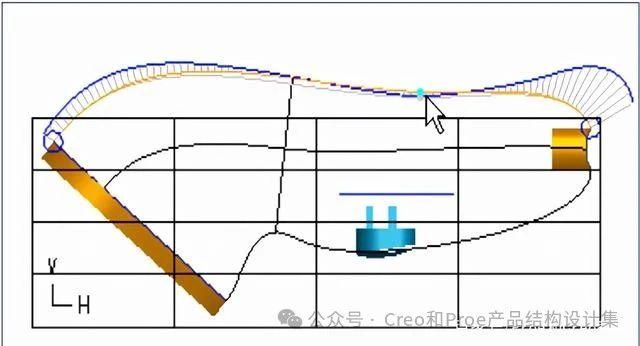

1、曲线分析

2、曲面分析
