Proe/Creo曲面设计中的曲面延伸技巧

在曲面设计中，有时曲面涵盖的面积不够大，需要延伸曲面，这时就需要执行‘延伸’功能来对曲面进行处理。值得注意的是除了可以将曲面边缘向外延伸以增大曲面的面积之外，还可以将曲面边缘向内收缩以缩小曲面面积。

以下图为例简单介绍。

方法：

1.选择上图中的边。

2.点击【编辑】-【延伸】，弹出如下窗口：

3.点击【参照】-【细节】，弹出【链】窗口。点击【基于规则】-【完整环】-【标准】，即可将整个边界选中。

点击确定。

4.在输入框输入数值即可将曲面延伸到指定的长度。

点击反向箭头，可以将曲面沿边沿向内收缩。黄色网状部分为保留的部分。

5.点击如下的按钮，再选中DTM1平面即可将曲面延伸到这个基准平面上。

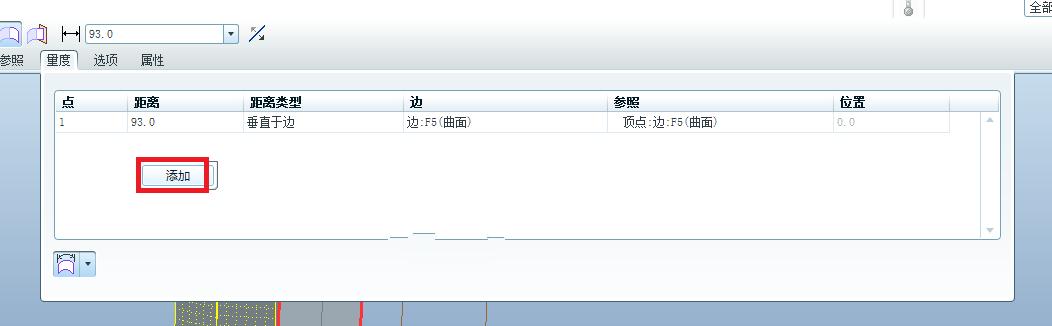

6.点击【量度】，在如下的位置鼠标右击选择【添加】，连续添加3次。

点击【参照栏】下面的“点：边：F5（曲面）”，再点击绘图区的模型的边即可将对应的点添加到这个边上了。

在【位置】栏和【距离】栏输入相应的数值，即可精确定位。

7.完成。
