Proe/Creo褶皱曲面修复技巧

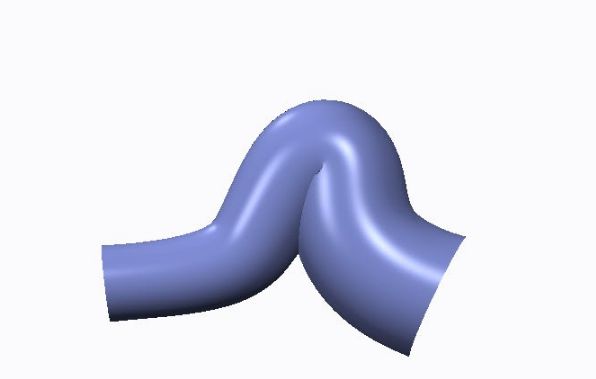

     用过Creo的扫描功能的朋友都知道,在扫描过程中,如果引导线的转弯半径小于扫描截面半径时,扫描出来的曲面就很容易产生自交现象。如下图示:



  要解决此种现象,最好的办法就是增大转弯半径或减小截面半径。但有时候改这两半径后,往往又保证不了产品的外观。在这种情况下,我们就只能采用最基础也最考验功力的切补法了。


  下面和大家分享下做法

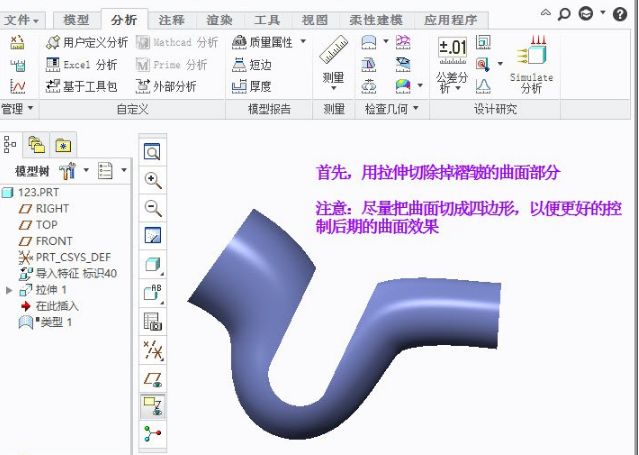

  首先,用拉伸切除掉褶皱部分,此处尽量把曲面切成四边形状,以便后续能补出高质量的曲面。

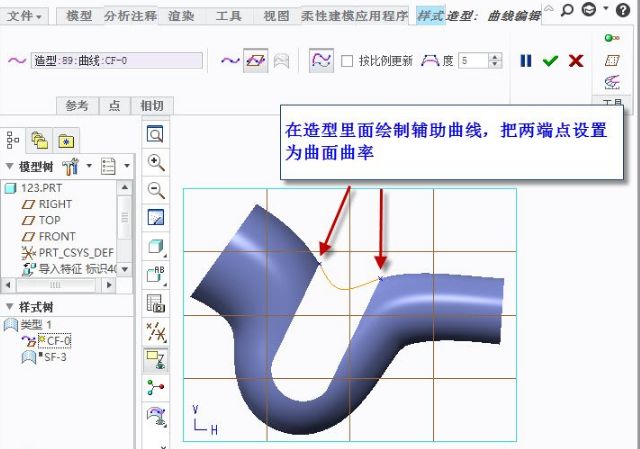

  接着,在造型里面绘制辅助曲线

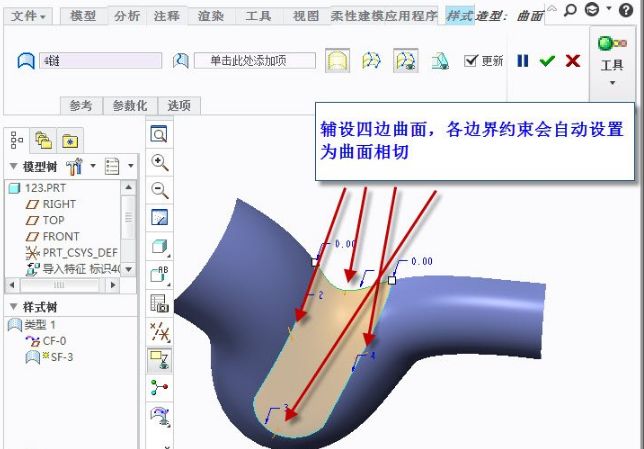

  最后,把曲面补光顺

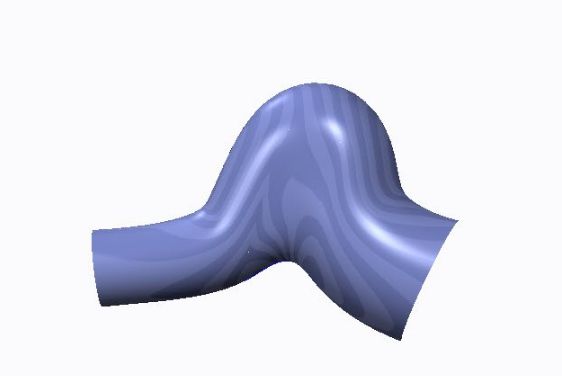

  最终效果
