打造独特雨伞造型:Proe/Creo曲面建模技巧

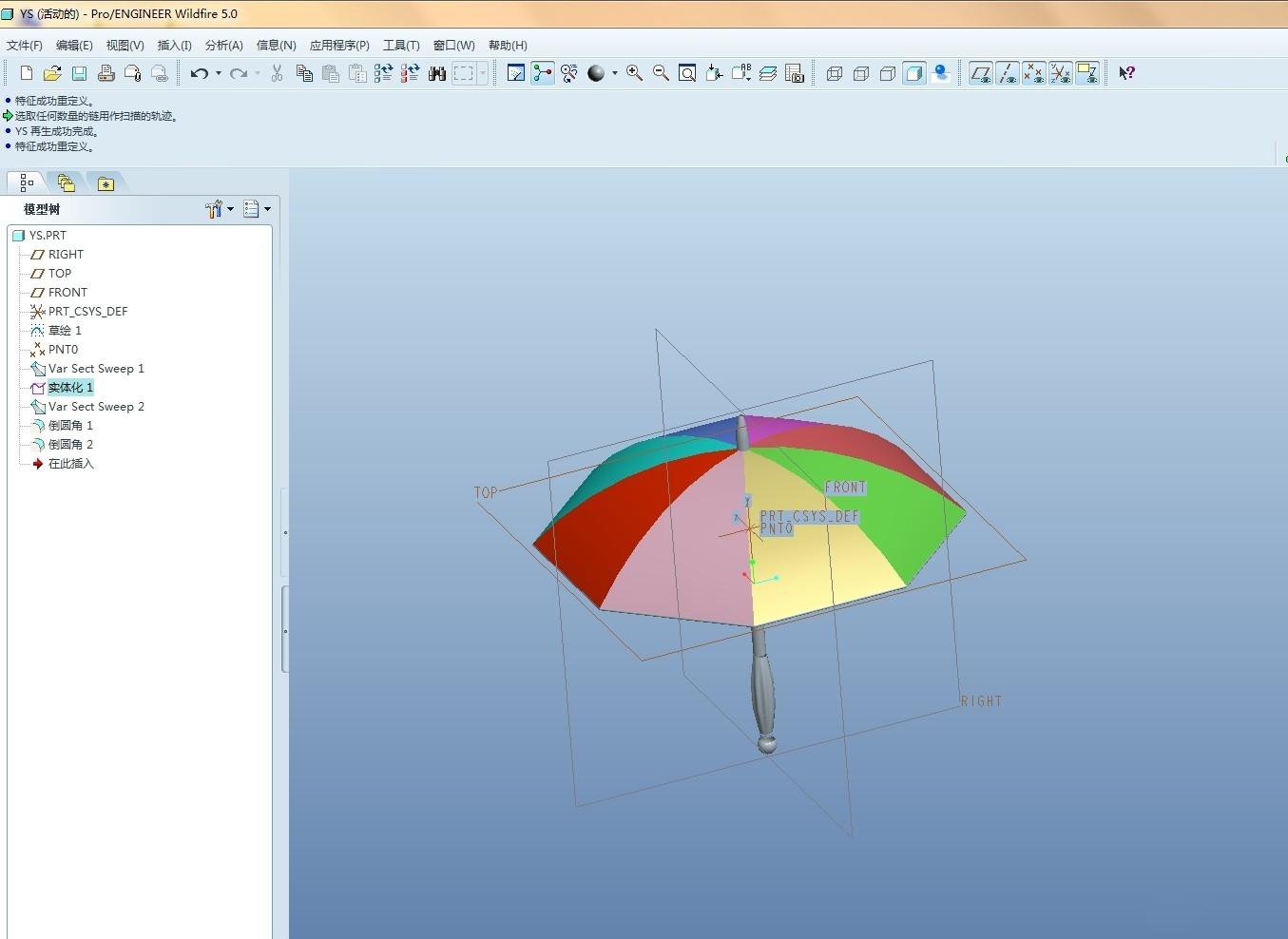

先看看最终效果图

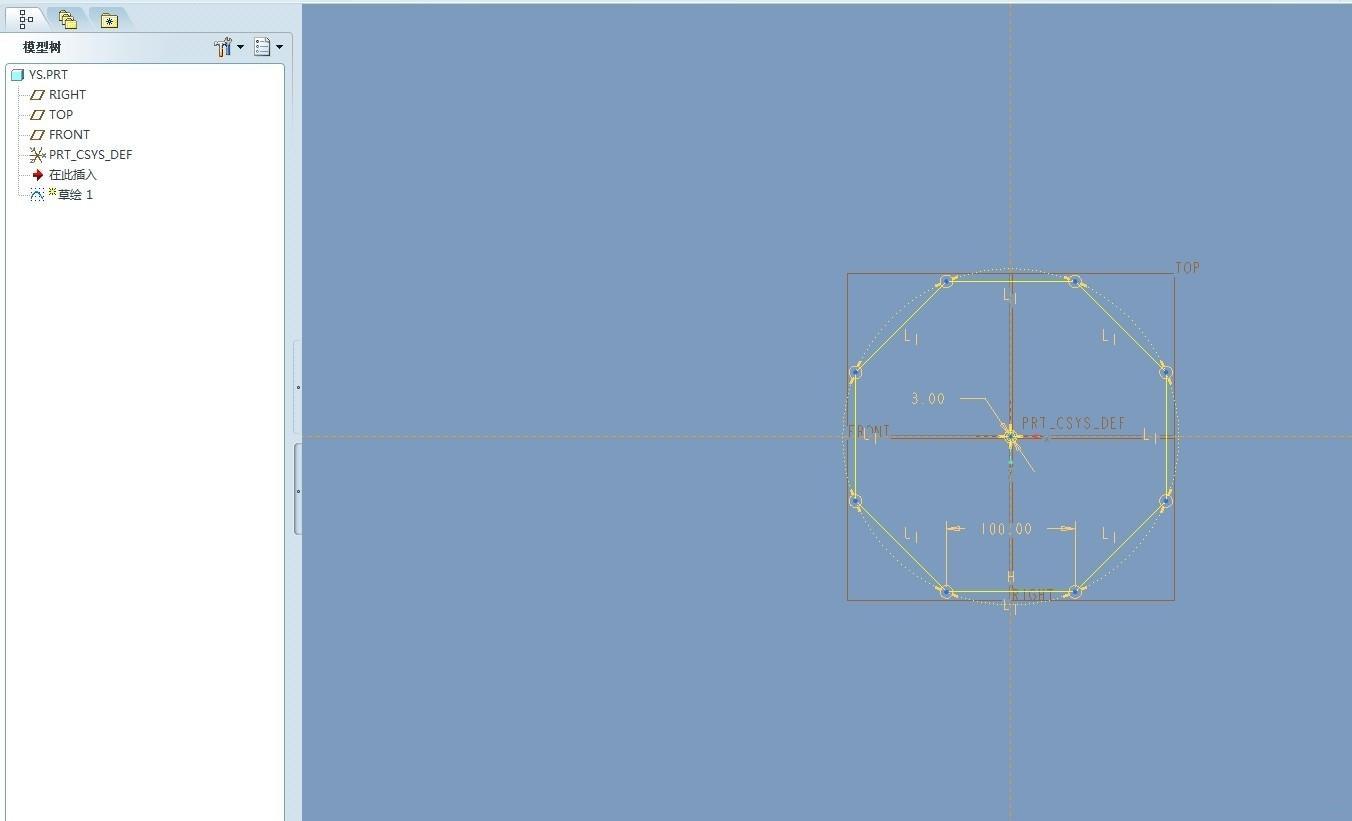

1.零件模块下,点击草绘命令草绘如图所示截面,然后在中心绘制一个直径为3的圆

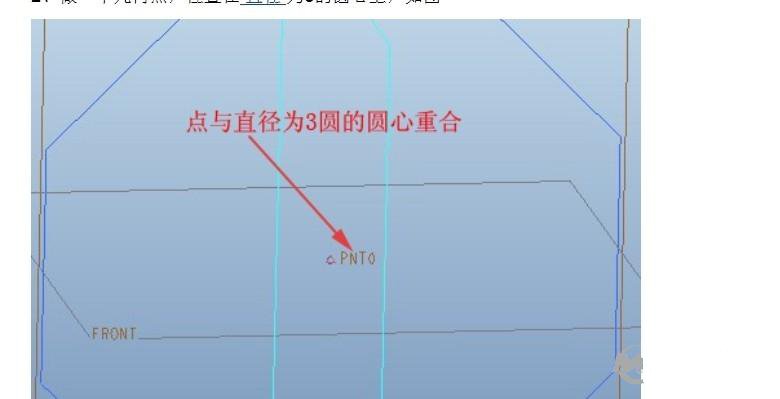

2.创建一个点,点与直径为3的圆心重合

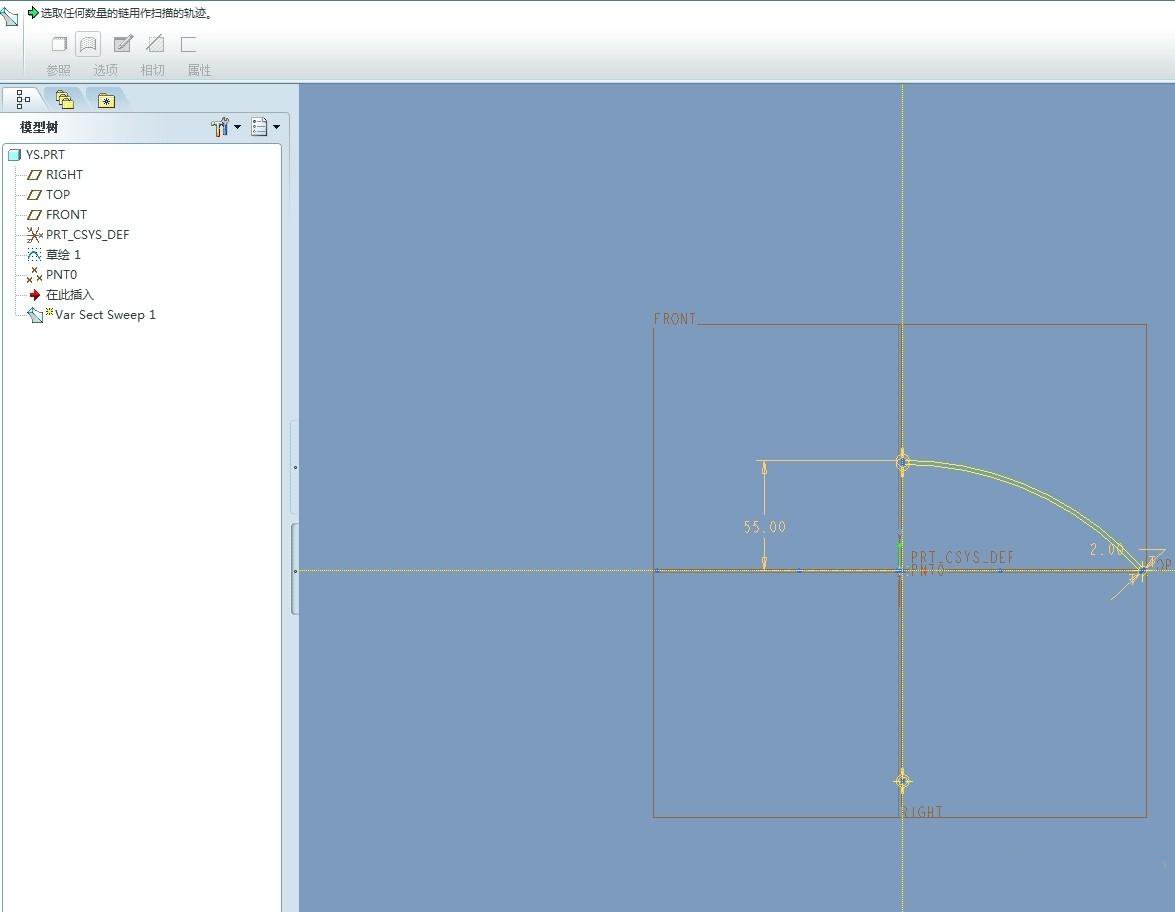

3.插入菜单,使用可变截面扫描命令,以上步建的点为原点,以8边形为辅助轨迹打钩绘制如图所示截面


4.打钩预览

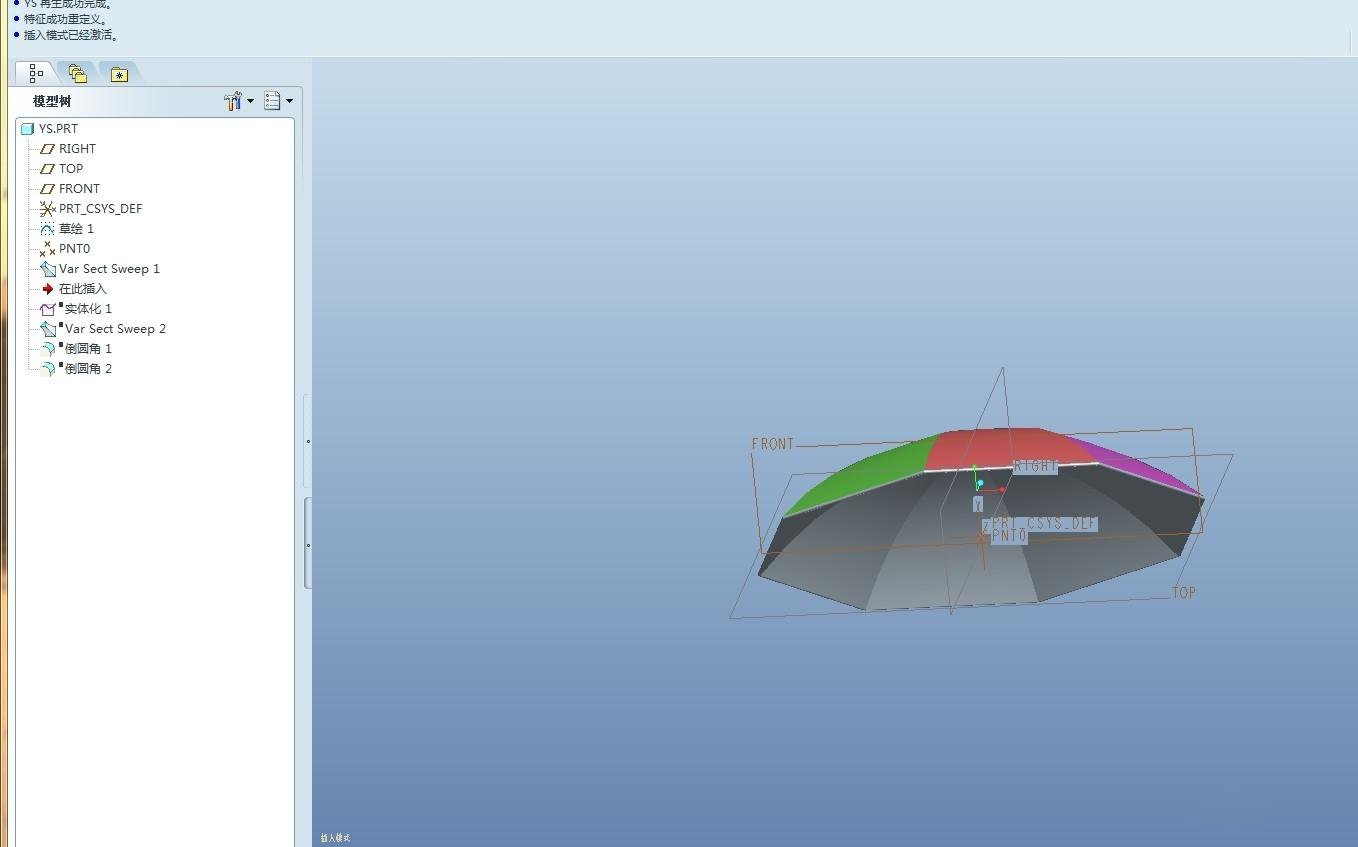

5.完成后的效果图

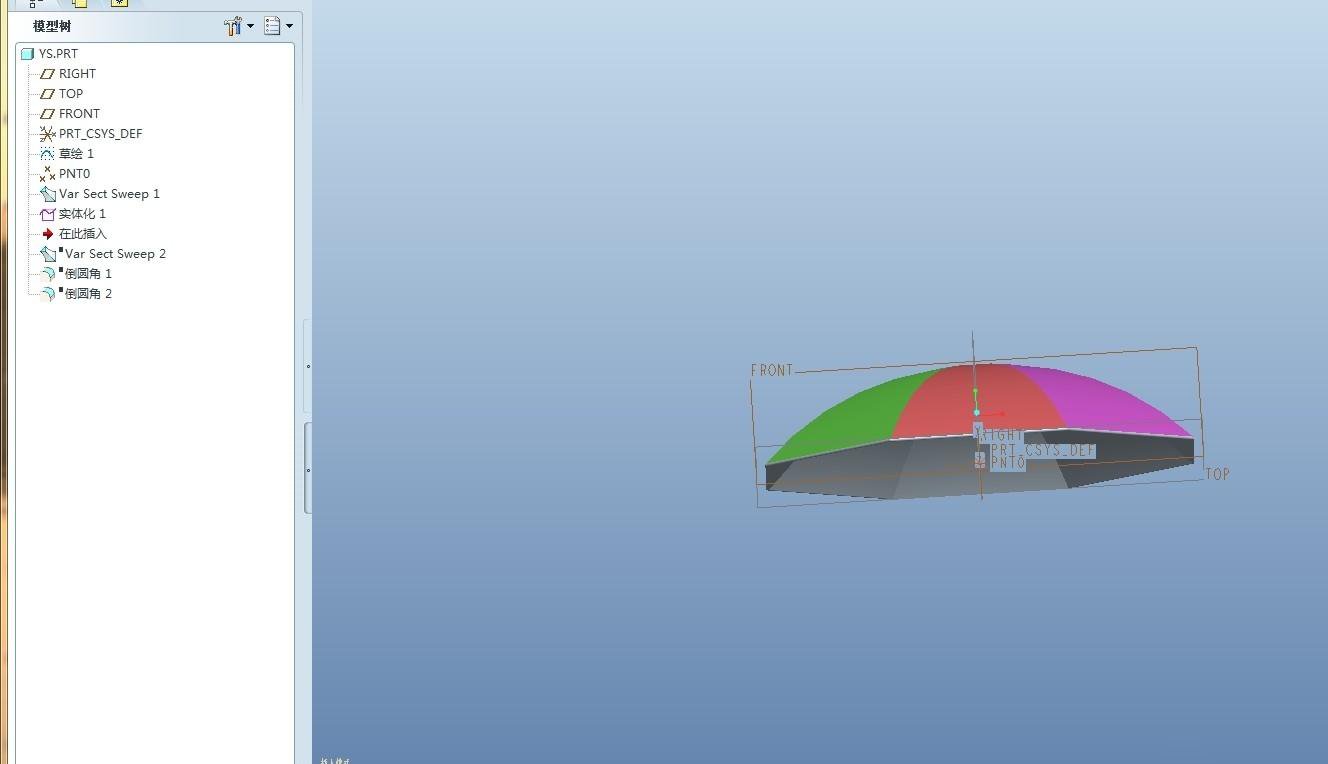

6,选中雨伞模型,点击插入菜单实体化命令,把雨伞上部实体化


7.插入菜单,可变截面扫描命令,选原点,以八边形轮廓为链1,点击草绘图标进入截面的绘制,截面如图所示

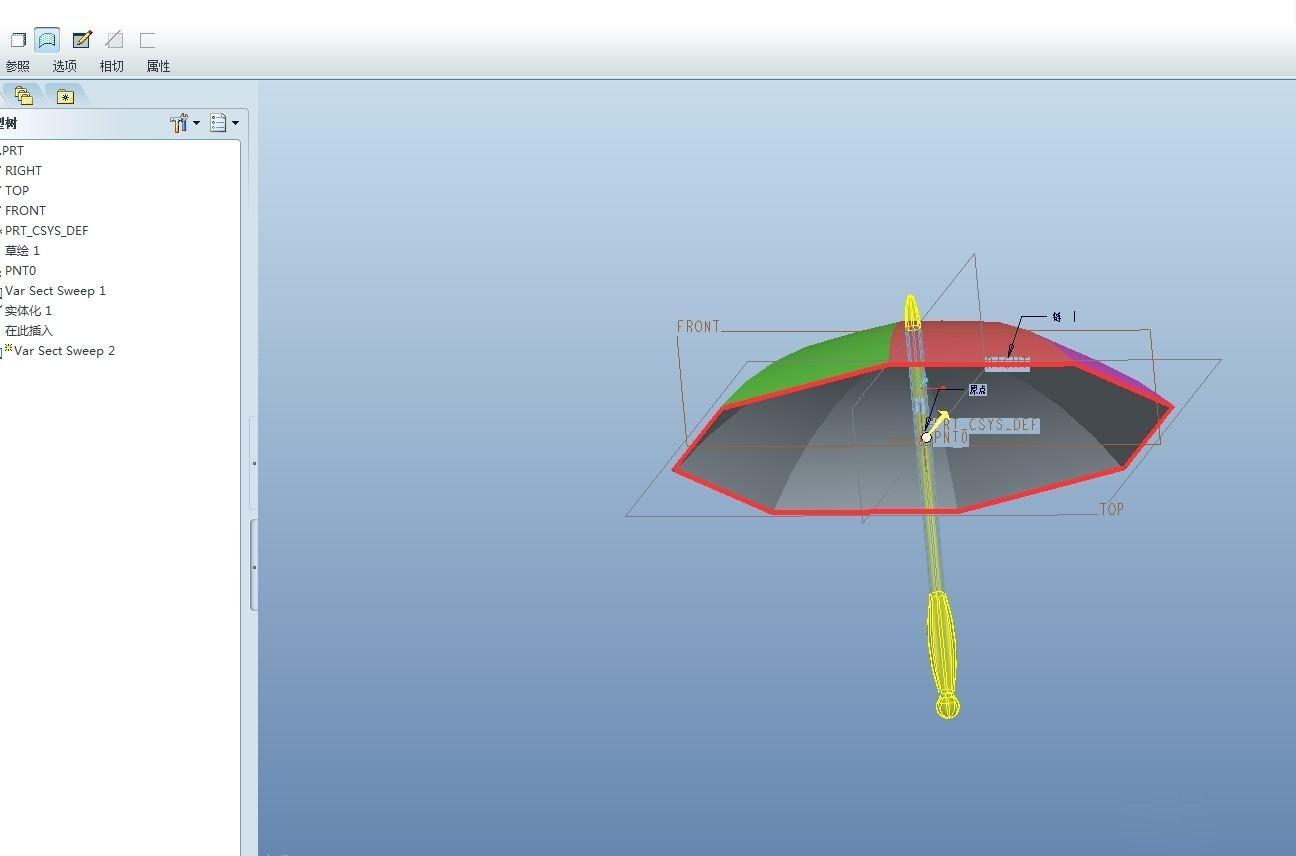

8.可变截面扫描雨伞把的预览效果

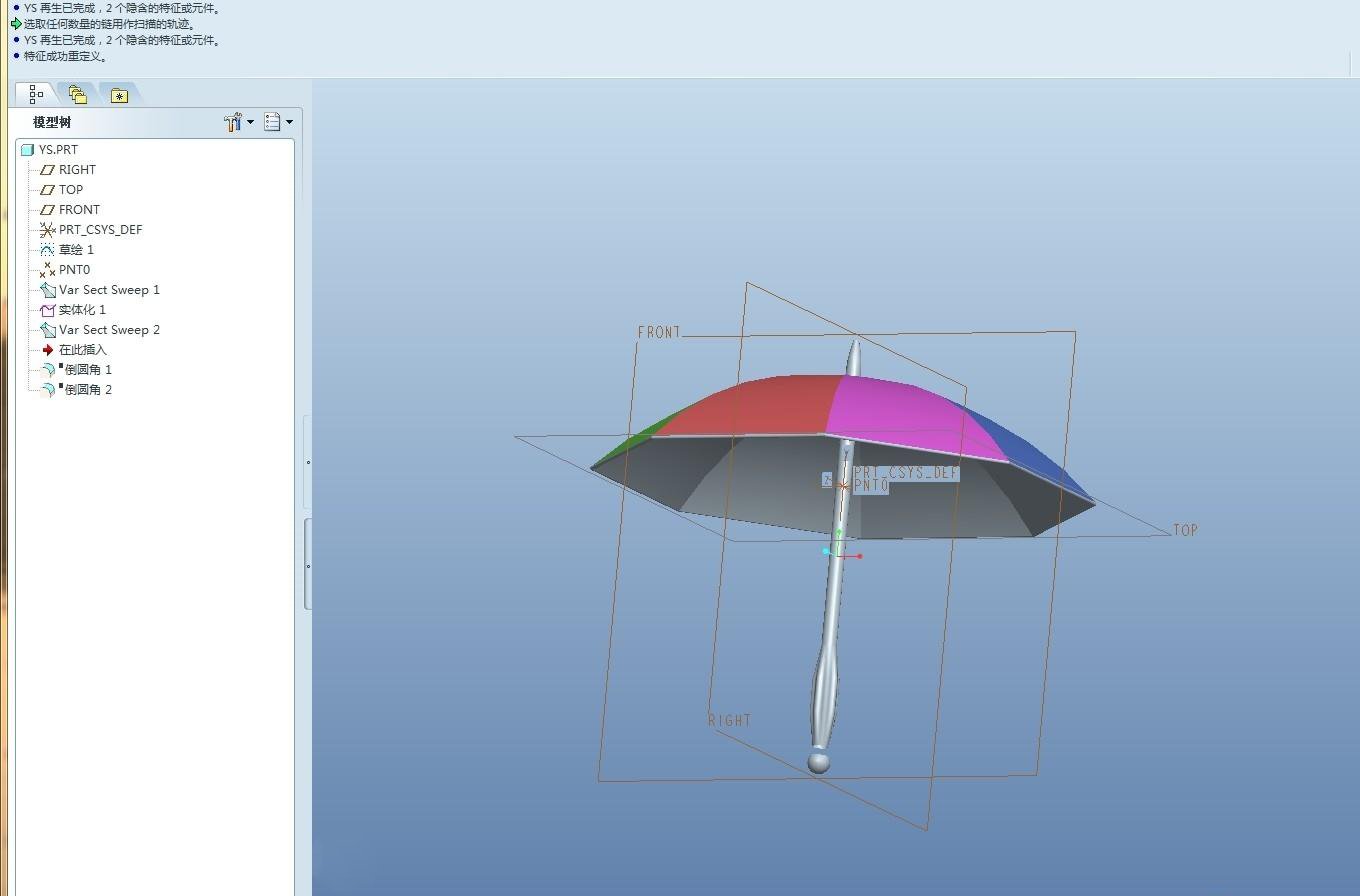

9.打钩确定的效果

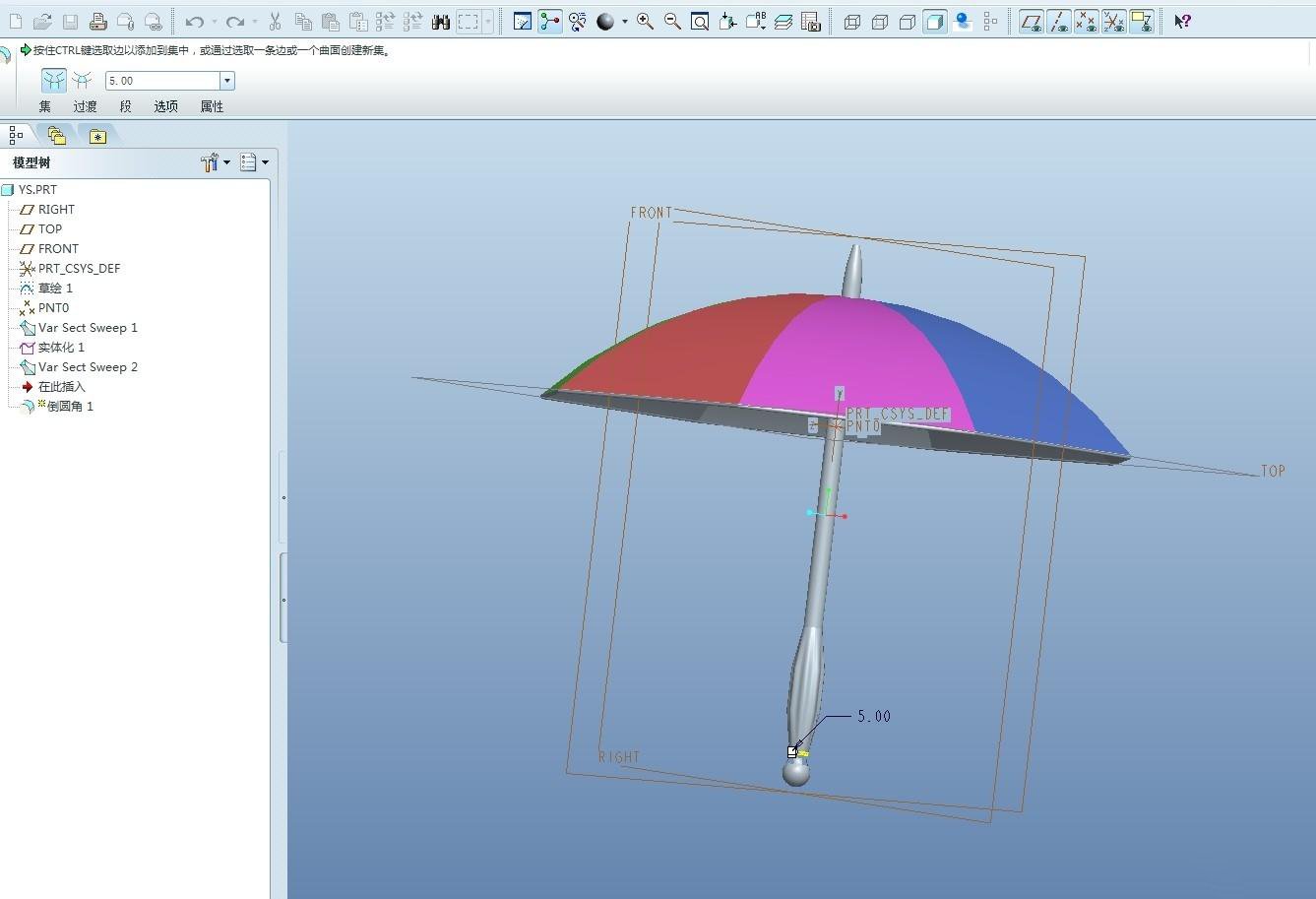

10.伞把部分倒圆角
