Proe/Creo茶壶曲面造型：图文教程+3D模型下载

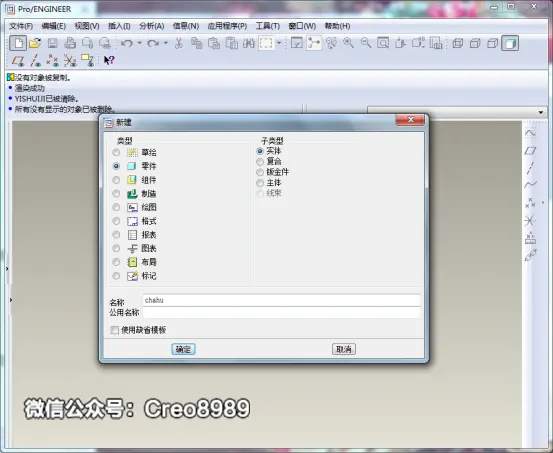

1. 文件新建零件名称为chahu，选择毫米制

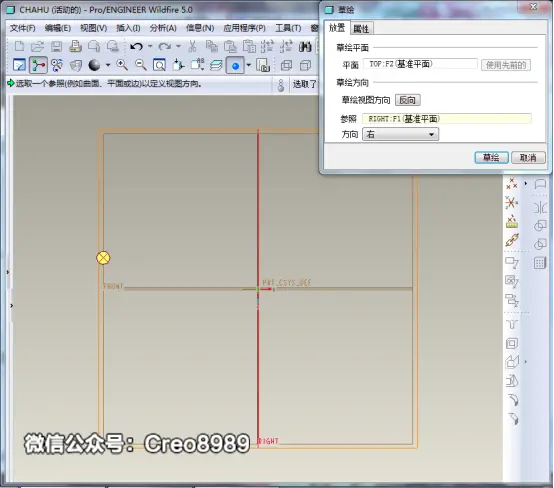

2. 选择TOP面作为草绘面，RIGHT面作为右参照绘制草绘

3. 绘制第一个草绘

4. 旋转草绘的曲线，选择为曲面，封闭端，参数设置如下图

5. 选择RIGHT面做草绘面，TOP面做左参照

6. 绘制第二个草图

7. 扫描混合，选择刚才做的曲线，选择根部点绘制第一个草绘

8. 第一个草绘图

9. 退出草绘，绘制第二个草绘，选择第二个点，也就是端点

10. 草绘第二个草绘图

11. 扫描结束，相切里都选择垂直

12. 合并两个曲面

13. 壶嘴倒圆角

14. 壶把手绘制，草绘面设置为RIGHT面TOP面做左参照

15. 绘制把手草图，依据自己喜欢的造型

16. 拉伸为封闭端的曲面

17. 合并曲面

18. 把手倒圆角

19. 把手再次倒圆角

20. 把手内部倒圆角

21. 选择RIGHT面做草绘面TOP面做左参照

22. 绘制壶盖

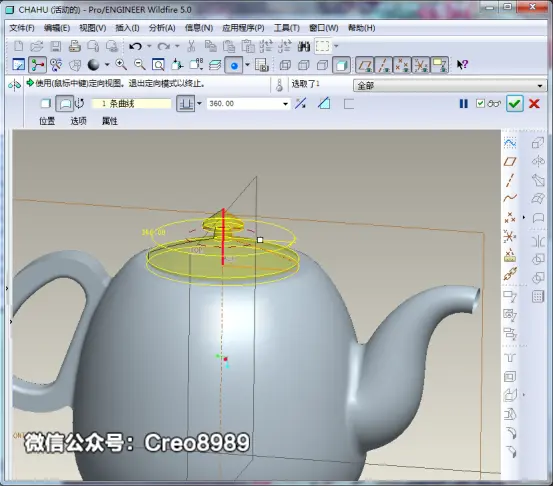

23. 退出草绘，选择旋转命令，做成封闭端的曲面

24. 合并曲面

25. 底部倒圆角

26. 染色最终做好曲面模型
