Proe/Creo摩托车头盔曲面造型教程及模型下载

1. 新建零件名称为toukui

2. 绘制第一个草绘设置如下

3. 绘制草绘

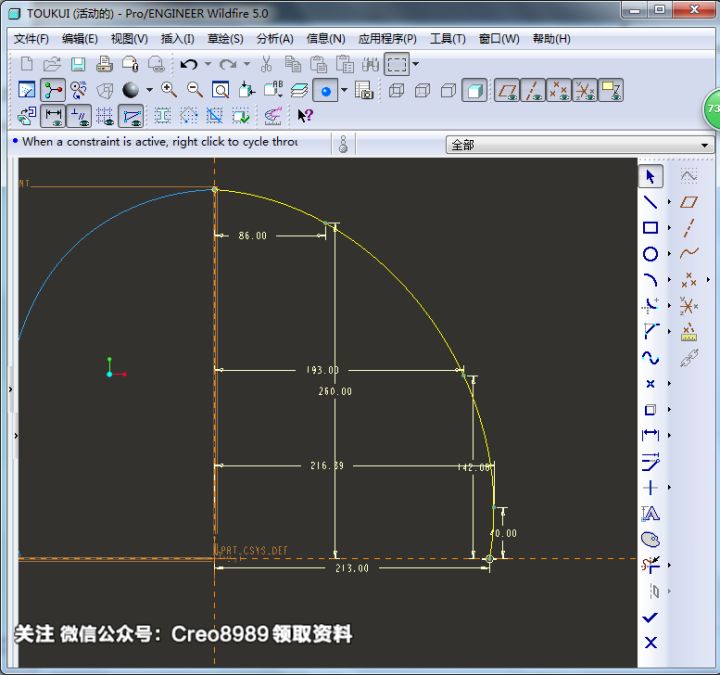

4. 选择先前的草绘面，再次草绘

5. 绘制第二条曲线

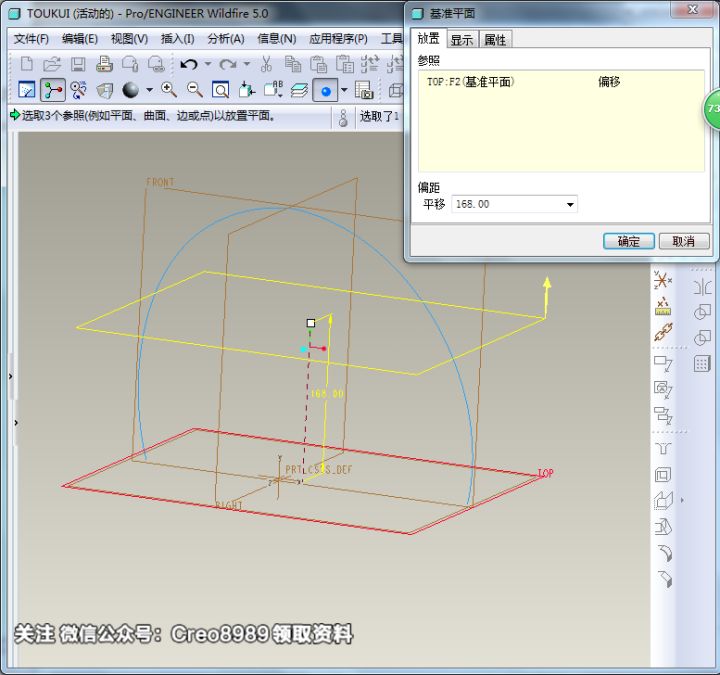

6. 建立基准面

7. 建立与基准面的交点

8. 绘制草绘

9. 绘制草绘图，绘制椭圆，两点建立椭圆

10. 再次草绘，设置草绘面如下

11. 再次草绘

12. 退出草绘，选择边界混合

13. 再次进行边界混合

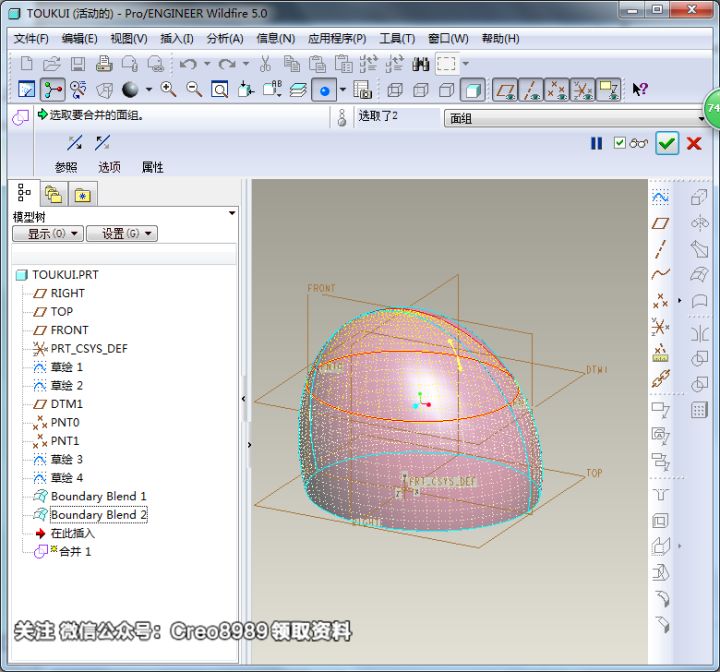

14. 合并曲面

15. 草绘设置如下，做前面的孔

16. 绘制草绘

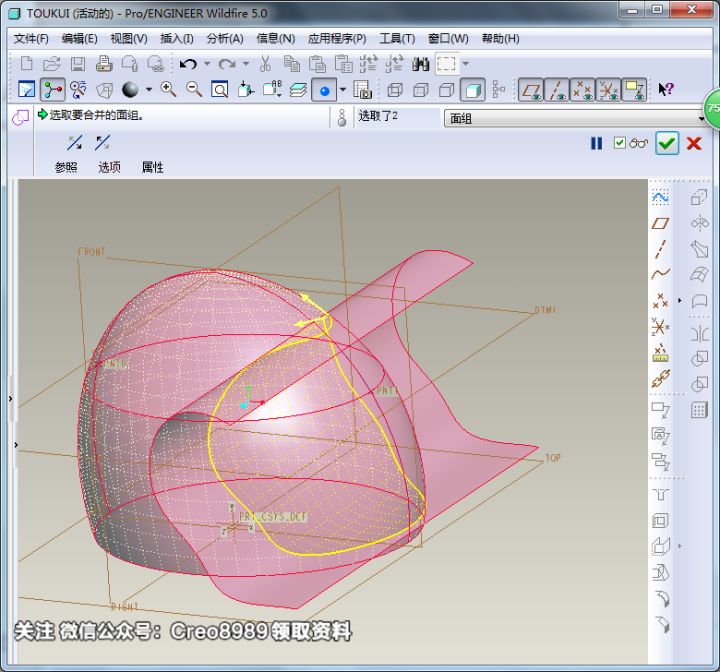

17. 退出草绘，拉伸出曲面

18. 合并曲面

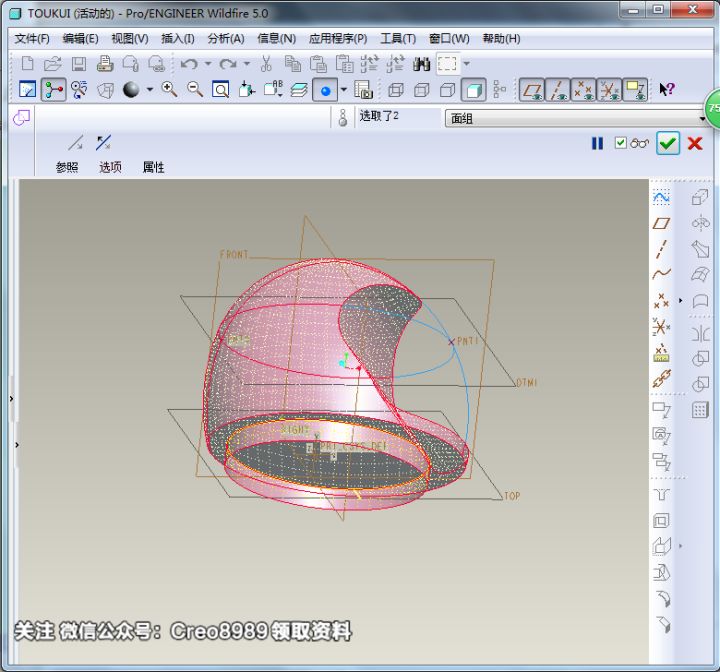

19. 选择草绘四，编辑填充

20. 合并曲面

21. 选择底面草绘

22. 绘制草图

23. 拉伸出曲面

24. 合并曲面

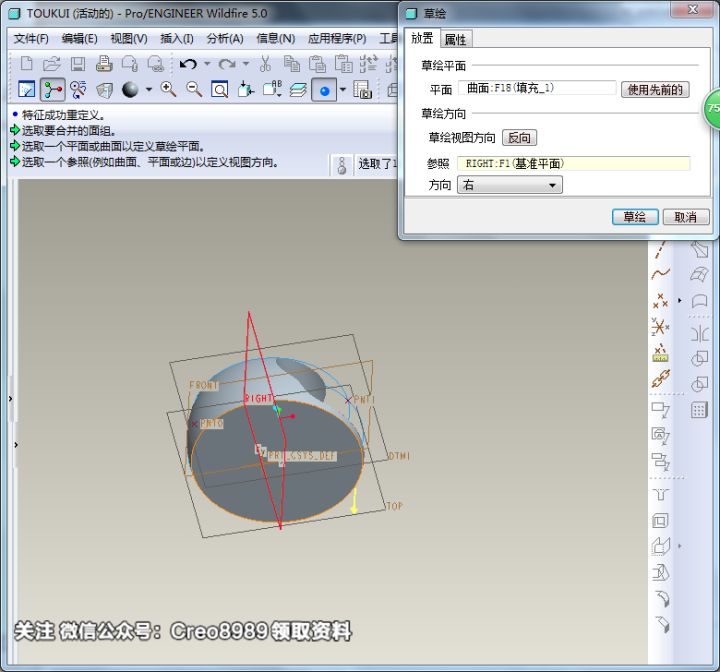

25. 选择RIGHT面草绘，设置如下

26. 草绘，选择偏移曲线环

27. 退出拉伸去除材料

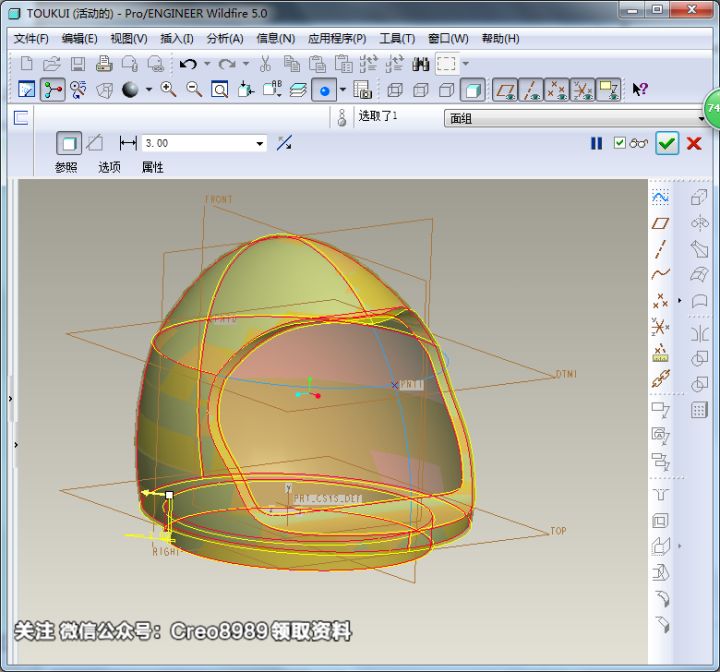

28. 编辑加厚曲面

29. 倒圆角，染色，最终结果如下
