本章目的：3d和2d图纸命名，图号编制方法和申请流程
1.前言
在做一个新产品的时候，如何对所有的零部件进行命名和图号编制是一件麻烦的事情。
特别是一些公司的标准化流程欠缺或本身有点坑的情况下，结构工程师在绘图时候要付出额外的精力。
图纸更新，版本迭代，同系列量产变更等。做的不好就容易造成图纸管理大混乱。
本章节就提供一个作者的图纸命名，图号编制及管理的办法，可以为公司和个人的图号编写提供参考。
2.样机阶段图纸图号
样机阶段指的是手板件、样板件阶段。样机没有通过对应的可靠性测试，其零部件的可靠性不能保证。也就是图纸上的“S”阶段。
2.1 样机命名例子
组件A+MDM_T_Y21_00002+S0
中文名称+样机图号+版本
样机零部件图号释义：
MDM：公司名，MDModule缩写
T：Test，样机产品的零部件
Y21:2021年
00002：流水号
2.2 命名规则注释
1）用下划线是因为，很多软件命名支持下划线而不支持“-”线，软件开发要求；
2）样机阶段所有产品零部件均用这套图号，不可借用。量产阶段换图号，过测试可借用；
3）3d、2d图纸同名同号同版本；
3.量产阶段图纸图号
量产指的是小批量生产，大批量生产的阶段。也就是图纸上的“A”“B”阶段。
这时候过了产品测试的零部件就要换一套图号了。可以方便零部件管理和借用。
3.1 总取号规则和分类
3.2 零件号
3.2.1 零件取号例子
零件：操控杆+MDM_LJ_00001_ZS_CKG_00+A0
中文名称+零件 图样代号+版本
释义：
MDM:公司名
LJ：零件
00001：流水号
ZS：注塑 制作方法
CKG：操控杆 头字母缩写
00:同位零件流水，第一位代表材料，第二位代表表面处理
A0：小批量第一个版本
基准 零件号：同位零件共同拥有的编号
3.2.2 零件取号区别由来
零件主要区别于制造方法，如下：
3.3 组件号
组件取号例子:
组件：靠背组件+MDM_ZJ_00001_KB_00+A0
中文名称+零件 图样代号+版本
释义：
MDM:公司名
ZJ：组件
00001：流水号
KB：靠背 头字母缩写
00：同位组件流水，比如所属螺钉替换了材料等
A0：小批量第一个版本
基准 组件号：同位组件共同拥有的编号
3.4 产品号
产品取号例子：
总装：电竞椅总装+MDM_CP_00001_ZZ_DJY_00+A0
中文名称+产品 图样代号+版本
释义：
MDM:公司名
CP：产品
00001：流水号
ZZ:总装 WX：外形 AZ：安装 BZ：包装
DJY：电竞椅 头字母缩写
00：同位产品流水，比如所属螺钉替换了材料等
A0：小批量第一个版本
基准 产品号：同位产品共同拥有的编号
3.5 标准件号
3.5.1 标准零件取号例子

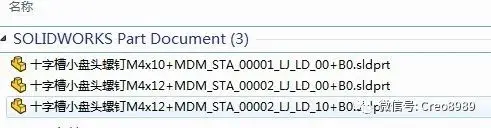

零件： 十字槽小盘头螺钉M4x10+MDM_STA_00001_LJ_LD_00+B0
MDM:公司名 STA：标准件 standard 00001：流水号
00:同位零件部流水，零件：第一位代表材料，第二位代表表面处理
A0：小批量第一个版本 B0：大批量第一个版本
基准 标准件号：同位标准件共同拥有的编号
3.5.2 追加规则
LJ：零件 ZJ：组件
LD：螺钉 PD：平垫 TD：弹垫
一般的定制采购的组件产品也可以放在这里，如电机等。
标准件或定制件可以制成对应的零部件库，放在自己的软件库内。
4.图纸图号申请流程诀窍
1）将两张图号申请表格放置在公司的公共盘，方便公司技术部所有人取号；
2）对公共盘的文件设置为只有一个人可以写入，那么就不会出现多个人同取一个号码的现象；
3）在样机阶段，一个产品的样机交于一个工程师设计时，该工程师可以多取几个样机号，方便后期变更；不论是新产品开发还是量产变更的设计流程；
4）样机阶段的图号可以在一段时间设计组内分配一次，这样不容易取号打架。
5.其他关于零部件图号的要点
1）3d、2d图纸的名称需要保持一致；
2）图纸命名=中文名+零部件 图样代号+版本号。这是总的命名规则。
2）样机阶段和量产阶段用两套图号，是一种防错措施。（日本公司的经验）样机阶段的零部件不可被通用，且采购有对应上限；
3）零部件命名要加版本号，可以保证提供给供应商正确的版本图纸；（德资公司的经验）
4）图号中有对应改变材料和表面处理的流水，可以方便生产同系列产品，如整机颜色改变等。（德资公司的经验）
