用Proe/Creo可变截面扫描打造独特瓶子

可变截面扫描特征建模有4个要素:原点轨迹线、X-轨迹线、一般轨迹线和截面。如何通过可变截面扫描创建瓶子呢?



步骤:1.创建并定义轨迹线——>2.创建截面——>3.创建底部凸台——>4.抽壳

方法:

1.新建一个零件文件。

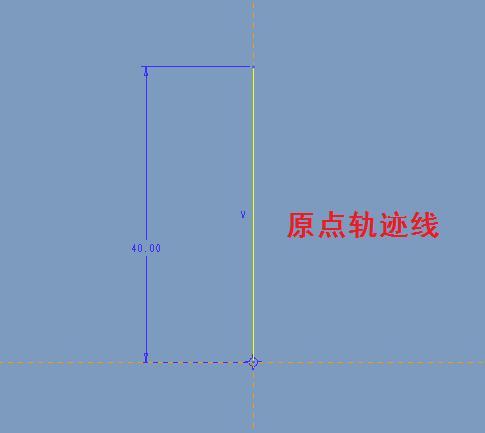

2.创建并定义轨迹线。

创建轨迹线。在FRONT平面按照下面进行草绘。




3.镜像上面的轨迹线。以RIGHT为镜像平面。



4.点击草绘,在RIGHT平面创建如下草绘。


5.镜像上面的轨迹线。以FRONT为镜像平面。


6.点击可变截面扫描,出现如下控制面板,选择扫描为实体。



1)点击【参照】,按住Ctrl分别选中原点轨迹线和其他四条线。(一定要先选中原点轨迹线,这是草绘的中心)。




2)点击下图的草绘,绘制截面。



如下图所示,我们可以看到五个点。



过四个顶点绘制一个椭圆。一定要过四个顶点。



3)完成。



7.创建凸台并倒角。




8.点击壳工具。



9.完成。
