Proe/Creo塑胶零件结构设计：按键设计案例

      按键(Button)大小及相对距离要求

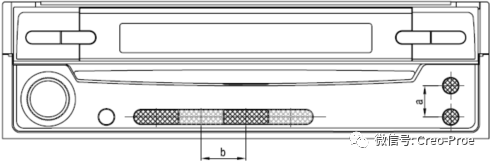

　　从实际操作情况分析，结合人体工程学知识，在操作按键中心时，不能引起相邻按键的联动，那么相邻按键中心的距离需作如下考虑：

　　1. 竖排分离按键中，两相邻按键中心的距离a≥9.0mm

　　2. 横排成行按键中，两相邻按键中心的距离b≥13.0mm

　　3. 为方便操作，常用的功能按键的最小尺寸为:3.0×3.0mm

　按键(Button)与基体的设计间隙

　　图9-1

　　按键与面板基体的配合设计间隙如图9-1所示：

　　1. 按钮裙边尺寸C≥0.75mm，按钮与轻触开关间隙为B=0.20mm;

　　2. 水晶按钮与基体的配合间隙单边为A=0.10-0.15mm;

　　3. 喷油按钮与基体的配合间隙单边为A=0.20-0.25mm

　　4. 千秋钮(跷跷板按钮)的摆动方向间隙为0.25-0.30mm，需根据按钮的大小进行实际模拟;非摆动方向的设计配合间隙为A=0.2-0.25mm;

　　5. 橡胶油比普通油厚0.15 mm，需在喷普通油的设计间隙上单边加0.15 mm，如喷橡胶油按键与基体的间隙为0.3-0.4mm;

　　6. 表面电镀按钮与基体的配合间隙单边为A=0.15-0.20mm;

　　7. 按钮凸出面板的高度如图9-2所示：

　　普通按钮凸出面板的高度D=1.20-1.40mm，一般取1.40mm;

　　表面弧度比较大的按钮，按钮最低点与面板的高度D一般为0.80-1.20mm

　　键帽行程：

　　a、键帽+塑胶支架：导航键和连体做到0.6~1.2，其他键做到0.5~0.7，根据按键的总高来调整行程，行程太高了容易晃动，行程低了容易手感不良。

　　b、键帽+钢片支架：导航键和连体键做到0.4~0.7，其他键做到0.3~0.5;根据按键的总高来调整行程。

　　c、键帽(+遮光片)+硅胶/TPU：不需要行程，要加遮光片时预留0.15的KEY台就OK了。

　　键帽和硅胶/TPU的配合：

　　硅胶/TPU的KEY台外形大小做到比键帽外形单边小0.8~1.5，根据键帽的大小、行程、导电基位置、字体的位置、灯位的位置

　　来调整 KEY台的大小和外形;钢片和硅胶压合在一起的时候KEY台尽量做小，增强手感;键帽是空心KEY的做到比内壁单边小0.25mm防止溢胶导致的偏位。

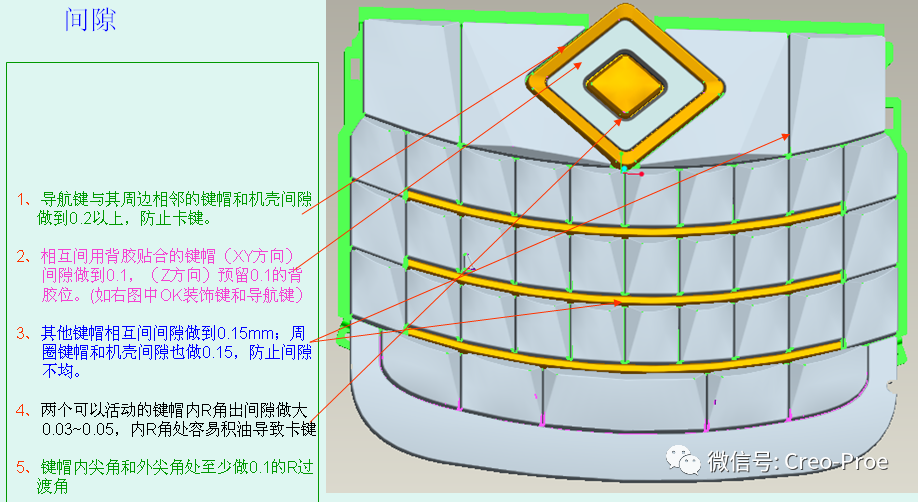

　　支架和硅胶KEY台的配合：

　　a、塑胶支架：导航键、OK键、连体键处配合间隙做到0.2mm，其他键处做到0.15mm。

　　b、钢片支架：

　　钢片和硅胶分开时：导航键、OK键、连体键处配合间隙做到0.2mm，其他键处做到0.1mm。

　　钢片和硅胶压合在一起时：钢片内孔大小比键帽外形单边小0.6~1.2，比硅胶KEY台单边大0.7以上;要考虑导电基字体、灯位的位置。

　　c、遮光片：导航键、OK键、连体键处做0.15，其他键处做0.1。

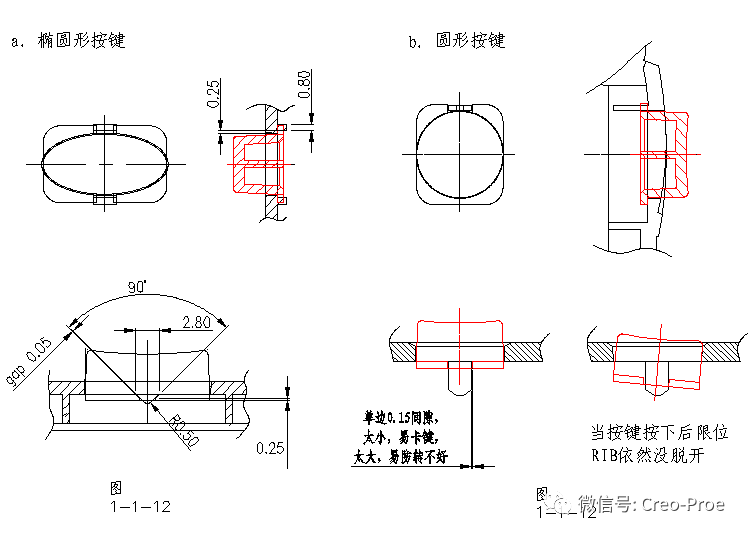

　　圆形和近似圆形防转
