Proe/Creo塑胶零件脱模斜度设计要点

1.脱模斜度的要点

脱模角的大小是没有一定的准则,多数是凭经验和依照产品的深度来决定。此外,成型的方式,壁厚和塑料的选择也在考虑之列。一般来讲,对模塑产品的任何一个侧壁,都需有一定量的脱模斜度,以便产品从模具中取出。脱模斜度的大小可在0.2°至数度间变化,视周围条件而定,一般以0.5°至1°间比较理想。具体选择脱模斜度时应注意以下几点:

a. 取斜度的方向,一般内孔以小端为准,符合图样,斜度由扩大方向取得,外形以大端为准,符合图样,斜度由缩小方向取得。如下图1-1。


   图1-1


b. 凡塑件精度要求高的,应选用较小的脱模斜度。

c. 凡较高、较大的尺寸,应选用较小的脱模斜度。

d. 塑件的收缩率大的,应选用较大的斜度值。

e. 塑件壁厚较厚时,会使成型收缩增大,脱模斜度应采用较大的数值。

f. 一般情况下,脱模斜度不包括在塑件公差范围内。

g. 透明件脱模斜度应加大,以免引起划伤。一般情况下,PS料脱模斜度应大于3°,ABS及PC料脱模斜度应大于2°。



h. 带革纹、喷砂等外观处理的塑件侧壁应加3°~5°的脱模斜度,视具体的咬花深度而定,一般的晒纹版上已清楚例出可供作参考之用的要求出模角。咬花深度越深,脱模斜度应越大.推荐值为1°+H/0.0254°(H为咬花深度).如121的纹路脱模斜度一般取3°,122的纹路脱模斜度一般取5°。

i. 插穿面斜度一般为1°~3°。

j. 外壳面脱模斜度大于等于3°。

k. 除外壳面外,壳体其余特征的脱模斜度以1°为标准脱模斜度。特别的也可以按照下面的原则来取:低于3mm高的加强筋的脱模斜度取0.5°,3~5mm取1°,其余取1.5°;低于3mm高的腔体的脱模斜度取0.5°,3~5mm取1°,其余取1.5°

2.常规斜度举例

a. 下盖BOSS的斜度


b.当外形线在87°线之外时,产品外形脱模不好,要求修正。

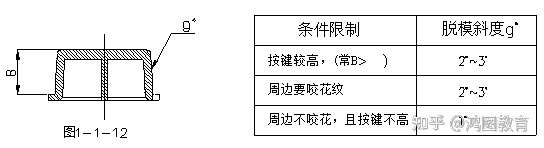

c.按键周边的脱模斜度
